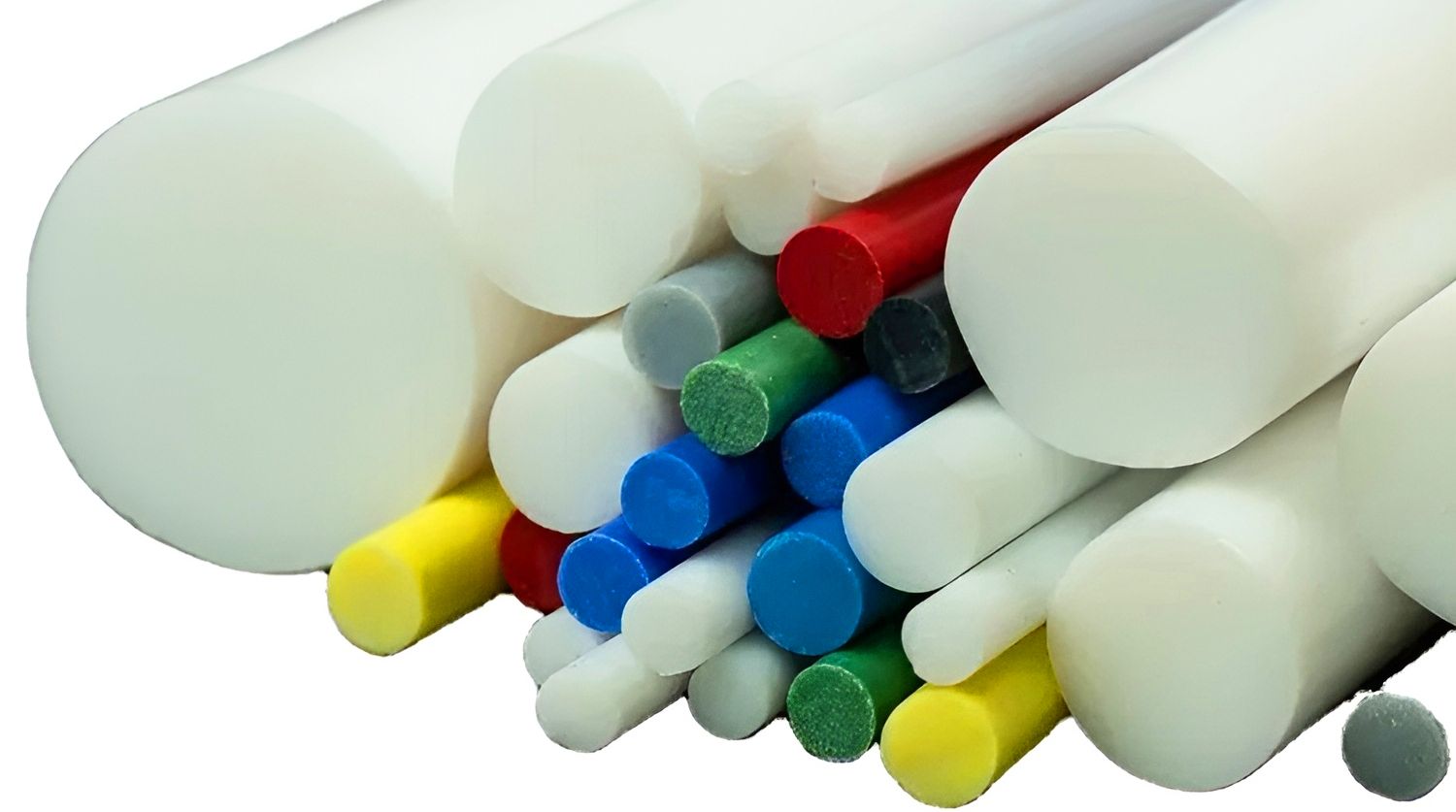

Замена металлических деталей на полимерные - это тренд, который давно перерос из разряда «экспериментов» в суровую инженерную реальность. Полимеры легче, не ржавеют, гасят вибрации и часто служат в разы дольше стали в узлах трения.
Но когда перед инженером или технологом встает задача подобрать стержень (круг), втулку или ролик, начинается головная боль: что выбрать - полиуретан, капролон или фторопласт?

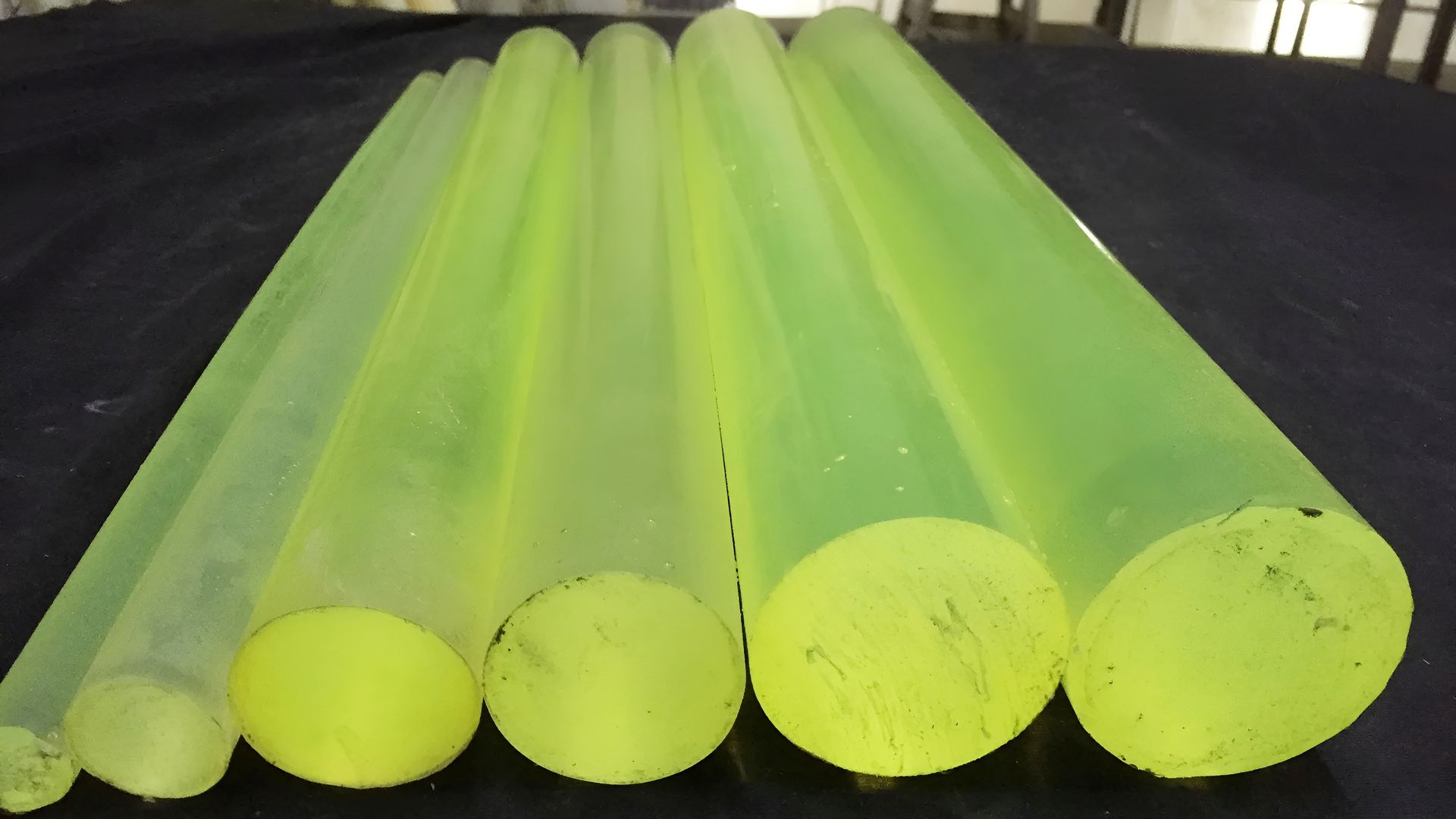

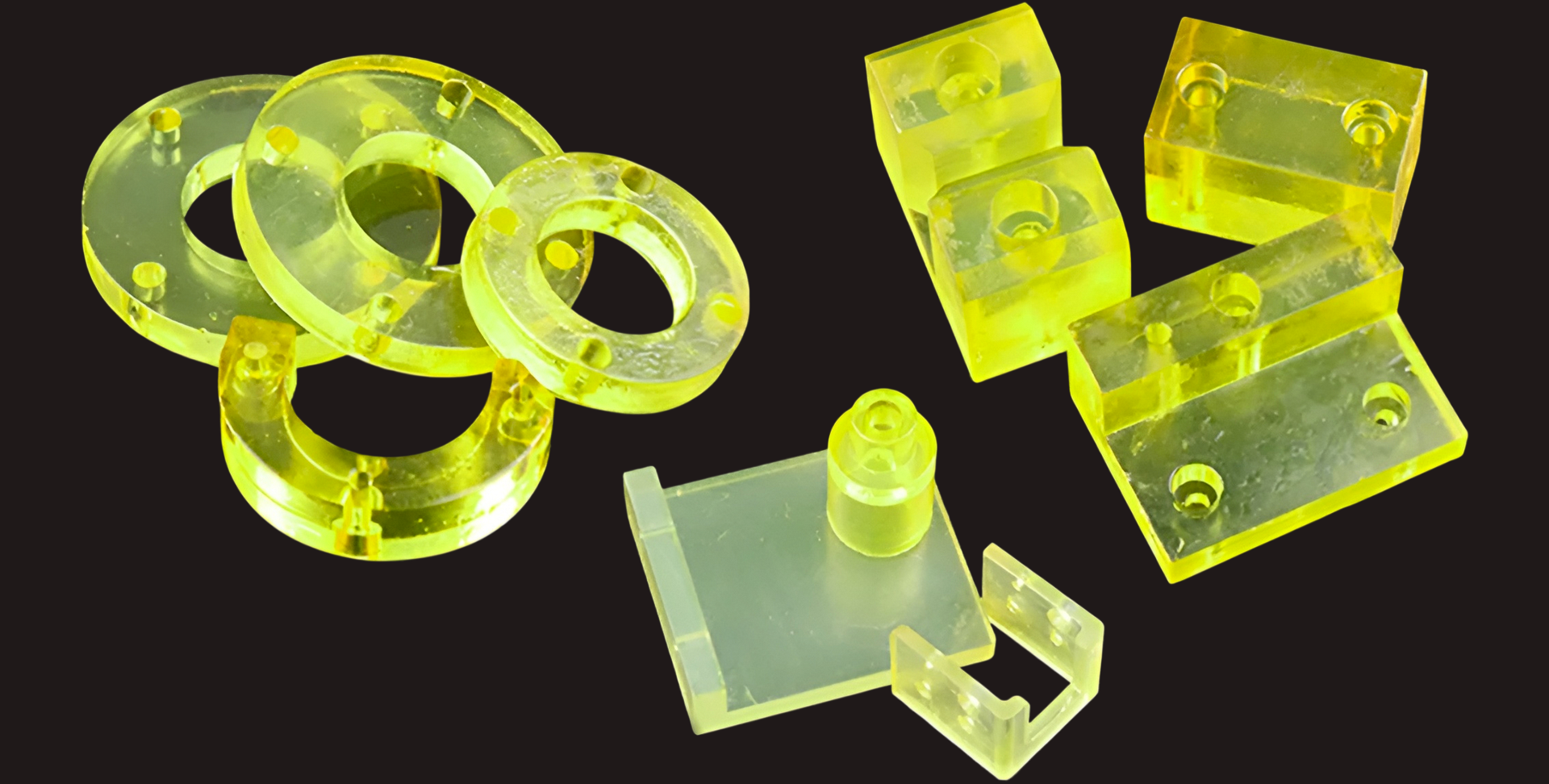

Стержни из полиуретана (ПУ): упругость и прочность
Полиуретановые стержни (чаще всего изготавливаемые методом литья) - это уникальный материал, который занимает промежуточное положение между высокоэластичными резинами и жесткими пластиками. Их главная особенность - сочетание высокой эластичности с исключительной износостойкостью и прочностью на разрыв.
Основные сферы применения - высоконагруженные уплотнения, виброопоры, эластичные элементы штампов, детали насосов и шкивы.
Главные преимущества полиуретана
- Феноменальная износостойкость: В узлах абразивного трения ПУ часто превосходит сталь в 3-5 раз.
- Амортизация и гашение вибраций: ПУ не просто скользит, он «отыгрывает» нагрузку, спасая соседние металлические детали от разрушения.
- Стойкость к маслам, топливу и растворителям: Материал не разбухает и не теряет свойств в агрессивных нефтепродуктах.
- Высокая прочность на разрыв и стойкость к ударным нагрузкам.
- Отличные диэлектрические свойства.
Твердость по Шору: ключевая характеристика
Твердость полиуретана измеряется по Шору (Shore) - Шкала А (для мягких эластомеров) и Шкала D (для твердых). Именно этот параметр определяет, будет ли ваш стержень работать как мягкая резина или как жесткий пластик.
- Шор А (Shore A): От 60 до 95 единиц. Это эластичные полиуретаны. Идеальны для демпферов, мягких роликов, уплотнителей.
- Шор D (Shore D): От 45 до 74 единиц. Это жесткие полиуретаны. По тактильным ощущениям и жесткости они близки к полиамиду или даже к твердому пластику, но сохраняют фирменную полиуретановую «пружинистость» и износостойкость.
Популярные марки полиуретановых стержней
СКУ-ПФЛ-100 и СКУ-7Л - это две отечественные марки литьевых полиуретанов.
- СКУ-ПФЛ-100 отличается более повышенной твердостью, лучшей морозостойкостью и гидролитической стойкостью, подходит для низкотемпературных, влажных и высокодинамичных условий эксплуатации.
- СКУ-7Л обладает большей эластичностью, лучшей стойкостью к набуханию в растворителях и шире применяется в средах с маслами и нефтепродуктами.
Сравнение ключевых характеристик
| Параметр | СКУ-ПФЛ-100 | СКУ-7Л |
| Твердость по Шору A | 92–96 | 75–80 |
| Плотность, г/см³ | 1,15 | 1,25 |
| Прочность при растяжении, МПа | 35–50 | 50–60 |
| Относительное удлинение, % | 450 | 500–600 |
| Сопротивление раздиру, Н/мм | 90 | 50–70 |
| Модуль упругости, МПа | 20–23 | 8–10 |
| Истираемость по Грассели, мм³/Дж | 0,02 | 0,03 |
| Рабочий диапазон температур | -40…+80 °C (пиково -50…+120 °C) | -30…+80 °C |

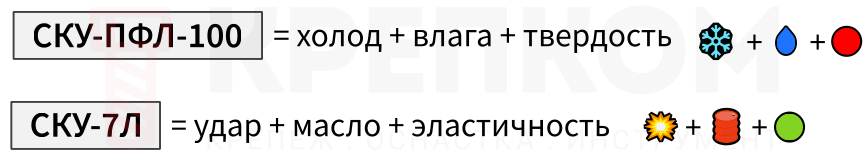

Рекомендации по выбору
- Выбирайте СКУ-ПФЛ-100: когда требуется повышенная твердость (близкая к пластикам), низкотемпературная эластичность, работа во влажной среде или гидравлических системах, а также высокая стойкость к раздиру.
Типичные области применения: уплотнения гидроцилиндров, морозостойкие прокладки, втулки для влажных сред, детали для контакта с пищевыми продуктами.
- Выбирайте СКУ-7Л: когда требуются высокая эластичность, ударостойкость, а также стойкость к набуханию в растворителях, маслах и нефтепродуктах.
Типичные области применения: полиуретановые колёса, подкладки для штамповки, уплотнения нефтяного оборудования, ролики конвейеров.
Стержни из капролона ПА-6 и графитонаполненные модификации ПА 6-МГ

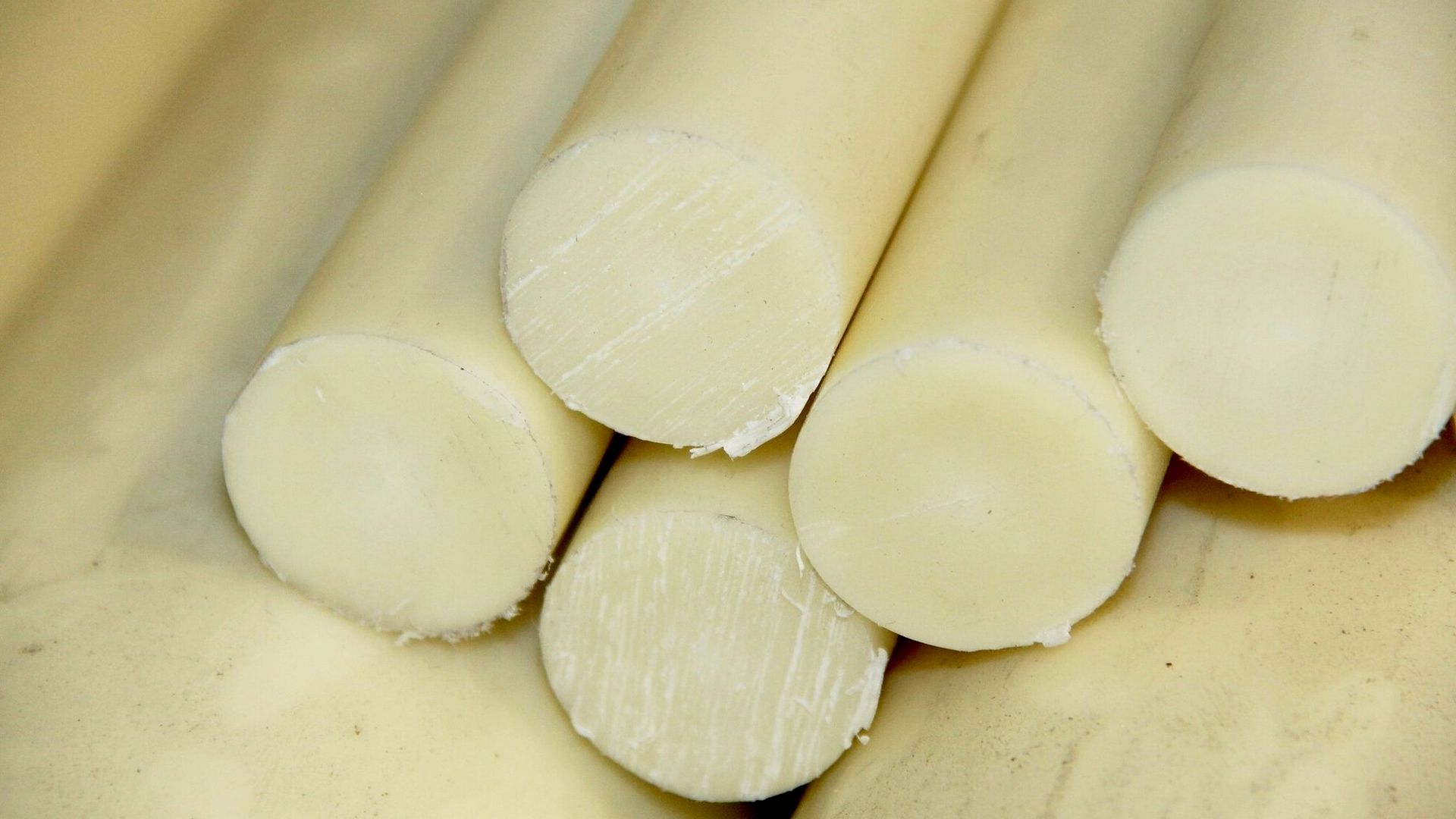

Стержневой капролон Полиамид-6 (ПА-6, PA-6) - это полуфабрикат в виде цилиндрических заготовок, предназначенный для последующей механической обработки (точения, фрезерования, сверления) с целью получения готовых деталей.
- Плюсы: высокая механическая прочность, низкий коэффициент трения, отличная обрабатываемость на токарных станках, легкость. Идеален для изготовления шестерен, втулок скольжения, сепараторов подшипников.
- Минусы: боится влаги! Капролон гигроскопичен - на открытом воздухе он впитывает влагу, разбухает и может потерять размерную точность. Плохо переносит сильные ударные нагрузки (может треснуть, в отличие от ПУ).
- Вердикт: капролон - король сухого трения и жестких узлов, где нет ударов и влаги.

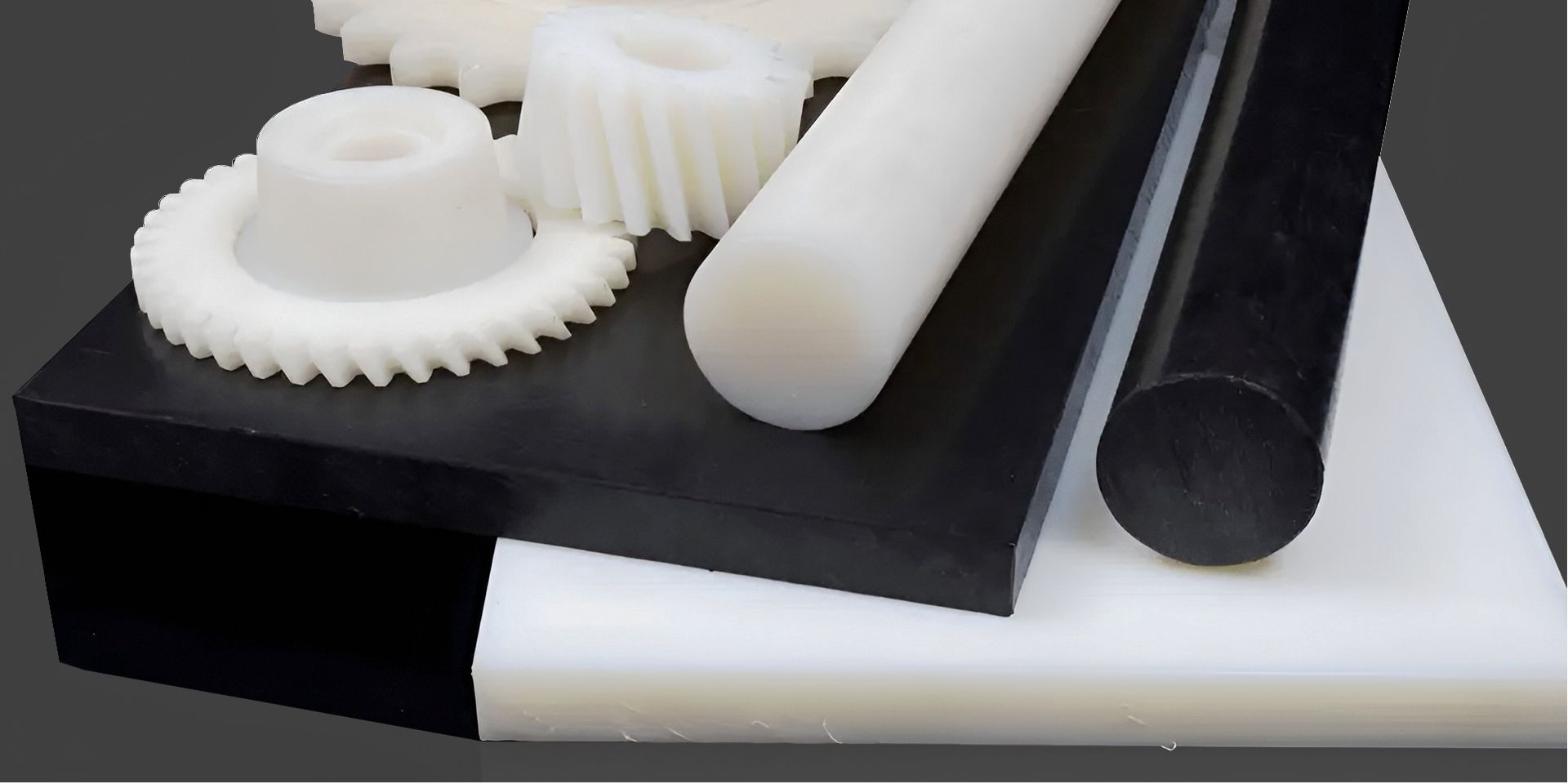

Применение капролоновых стержней ПА-6
Стержневой капролон ПА-6 используется для изготовления:
- Деталей антифрикционного назначения: подшипники скольжения, втулки, шестерни, звездочки.
- Уплотнительных элементов: манжеты, прокладки, прессовые уплотнения.
- Электроизоляционных деталей: каркасы, клеммы, разъёмы, изоляционные компоненты.
- Деталей общего машиностроения: шкивы, ролики, элементы арматуры.
Важно! Капролон служит заменой стали и бронзы в узлах трения, снижая массу конструкции и уровень шума при работе механизмов.
Экструзия или Литье: как метод влияет на стержень?
Капролоновые стержни из ПА-6 получают двумя принципиально разными методами, и это нужно учитывать при заказе:
- Экструзия - это непрерывное продавливание расплавленного полимера через формующую головку. Метод производителен и экономичен, но получаемый материал имеет меньшую молекулярную массу по сравнению с литьевым. Как следствие - меньшая прочность на разрыв и износостойкость. Экструзионные стержни подходят для большинства стандартных задач: втулки, ролики, направляющие с умеренными нагрузками.
- Литье (блочный капролон) - это анионная полимеризация капролактама непосредственно в форме. Процесс более медленный и дорогой, но на выходе получается материал с более высокой молекулярной массой и, соответственно, лучшими механическими характеристиками. Литьевой капролон предпочтителен для ответственных узлов трения, работающих под большими нагрузками.

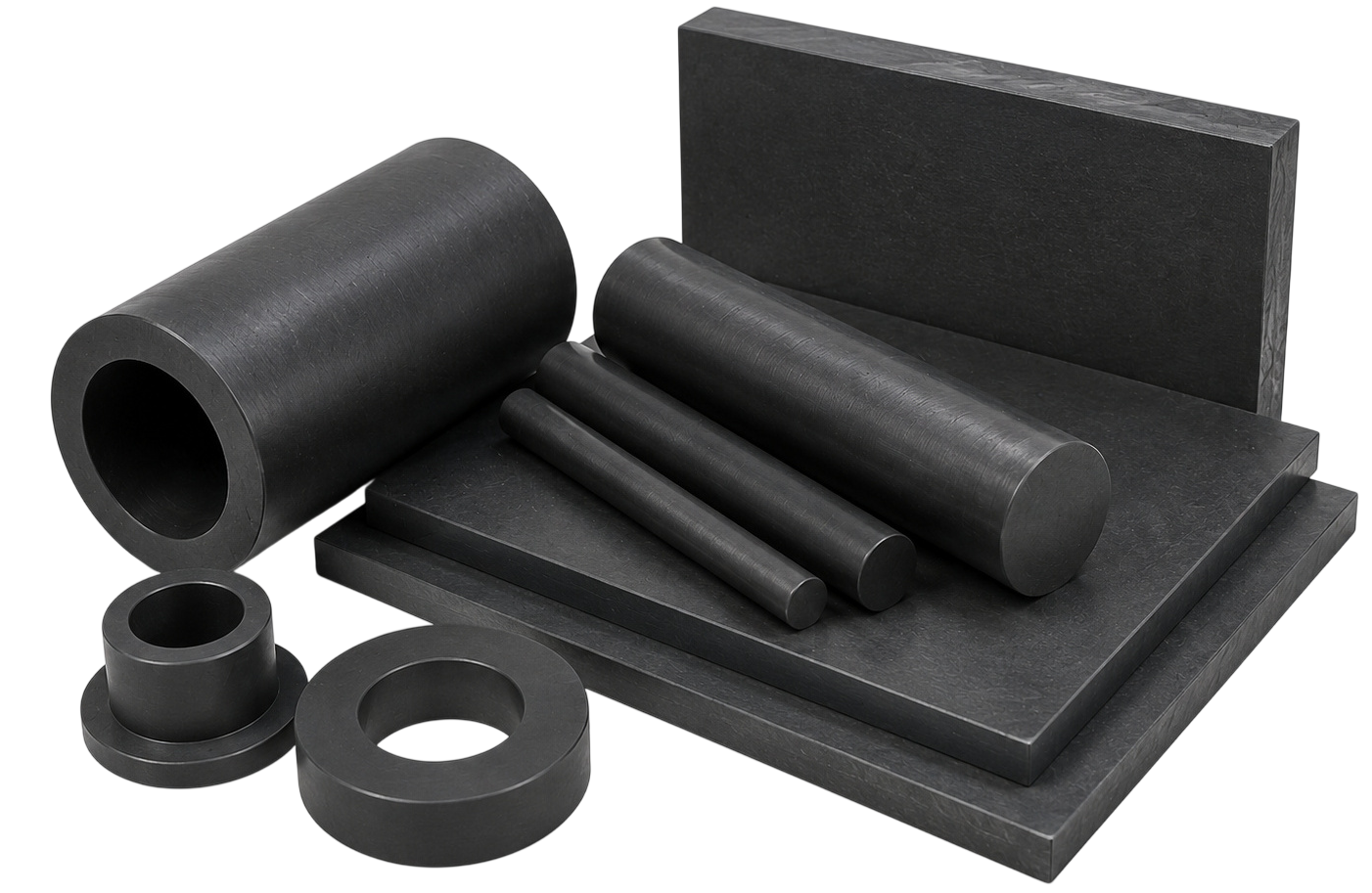

Что такое графитонаполненный капролон ПА-6 МГ?
Обычный капролон хорош, но у него есть враг - высокая температура в узле трения. При сильном трении он нагревается, размягчается и начинает «плыть». Инженеры решили эту проблему, добавив в расплав полиамида специальный наполнитель - дисульфид молибдена или графит. Так родился ПА-6 МГ (Модифицированный Графитом).
Главные особенности ПА-6 МГ:
- Внешний вид: из-за графита стержень имеет характерный темно-серый или черный цвет (в отличие от молочно-белого обычного ПА-6).
- Снижение трения: графит работает как твердая смазка. Коэффициент трения скользящего узла снижается в разы!
- Теплоотвод: графит отлично проводит тепло. Деталь из ПА-6 МГ быстрее отводит тепло из зоны трения, не перегреваясь и не деформируясь.
- Износостойкость: в парах трения «металл-полимер» или «полимер-полимер» графитонаполненный капролон живет в 2-3 раза дольше обычного.
Где применяется ПА 6-МГ?
Там, где узел трения работает «на сухую» (без постоянной смазки маслом), под большими нагрузками и с высокой скоростью скольжения. Это подшипники скольжения, втулки, направляющие, сепараторы, ролики конвейеров и шестерни в тяжелом машиностроении.
Совет от профи: если вы не уверены, какой капролон выбрать, помните простое правило: для стандартных втулок и шестерен берите экструзионный ПА-6, для крупных толстостенных деталей - блочный, а если деталь будет работать на износ в узле трения без смазки - однозначно заказывайте черный графитонаполненный ПА 6-МГ!
Формы поставки
Стандартные диаметры капролоновых стержней - от 20 до 300 мм, длина - 500, 1000 мм и более (возможно изготовление под заказ). Цвет материала - от бело-кремового до черного в зависимости от марки (ПА-6, ПА-6 МГ - графитонаполненный, ПА-6-МДМ - молибденонаполненный).

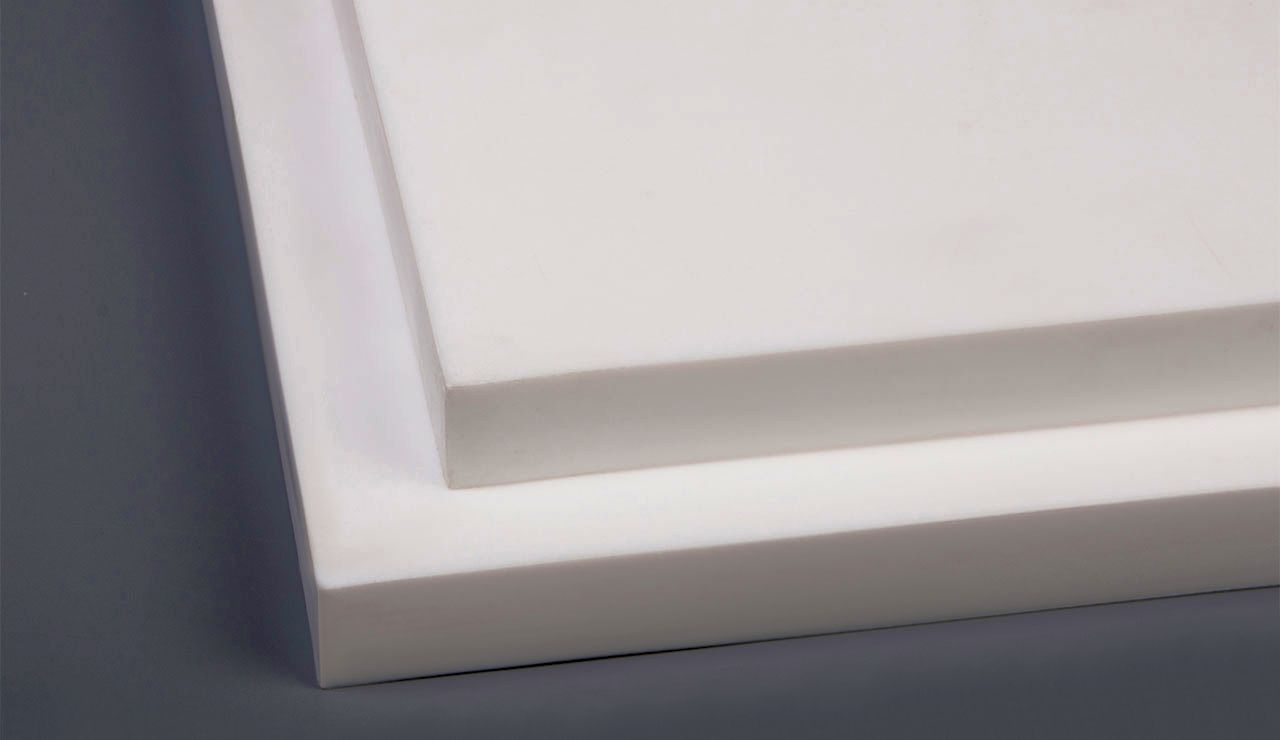

Фторопласт Ф-4: почему его называют «королем химии»?
Фторопласт-4 (PTFE) - это уникальный материал, который сочетает в себе экстремальную химическую стойкость и самый низкий коэффициент трения среди известных конструкционных полимеров.
Ключевые преимущества Ф4
- Химическая инертность: Ф-4 разрушается только расплавами щелочных металлов и элементарным фтором. Он инертен ко всем кислотам, щелочам и растворителям.
- Рабочие температуры: самый широкий диапазон: от -269°C до +260°C.
- Рекордно низкий коэффициент трения. Именно поэтому стержни из Ф-4 часто используют для изготовления направляющих, скользящих опор и подшипников.
- Идеальная антиадгезия. К фторопласту ничего не прилипает. Ни тесто, ни клей, ни смола, ни расплавленный металл. Это делает стержни Ф-4 незаменимыми в пищевой, полиграфической и упаковочной промышленности.
- Отличные диэлектрические свойства. фторопласт не теряет изоляционных характеристик даже при высоких частотах и температурах.
- Нулевое водопоглощение. Материал вообще не впитывает влагу - ни на поверхности, ни внутри.
Обратная сторона медали - главные слабости фторопласта Ф4
- Хладотекучесть: под нагрузкой фторопласт «ползет» даже при комнатной температуре, поэтому его нельзя использовать в качестве силовых конструкционных элементов без наполнителей.
- Низкая износостойкость. в узлах сухого трения чистый Ф-4 стирается очень быстро - он мягкий (всего 3-4 единицы по Шору D).
- Сложность механической обработки. Фторопласт «вязкий» и тягучий, при точении дает длинную стружку, а при перегреве инструмента начинает плавиться и налипать на резец.Высокая цена.
- Фторопласт в разы дороже капролона и полиуретана, поэтому использовать его «на всякий случай» - непозволительная роскошь.

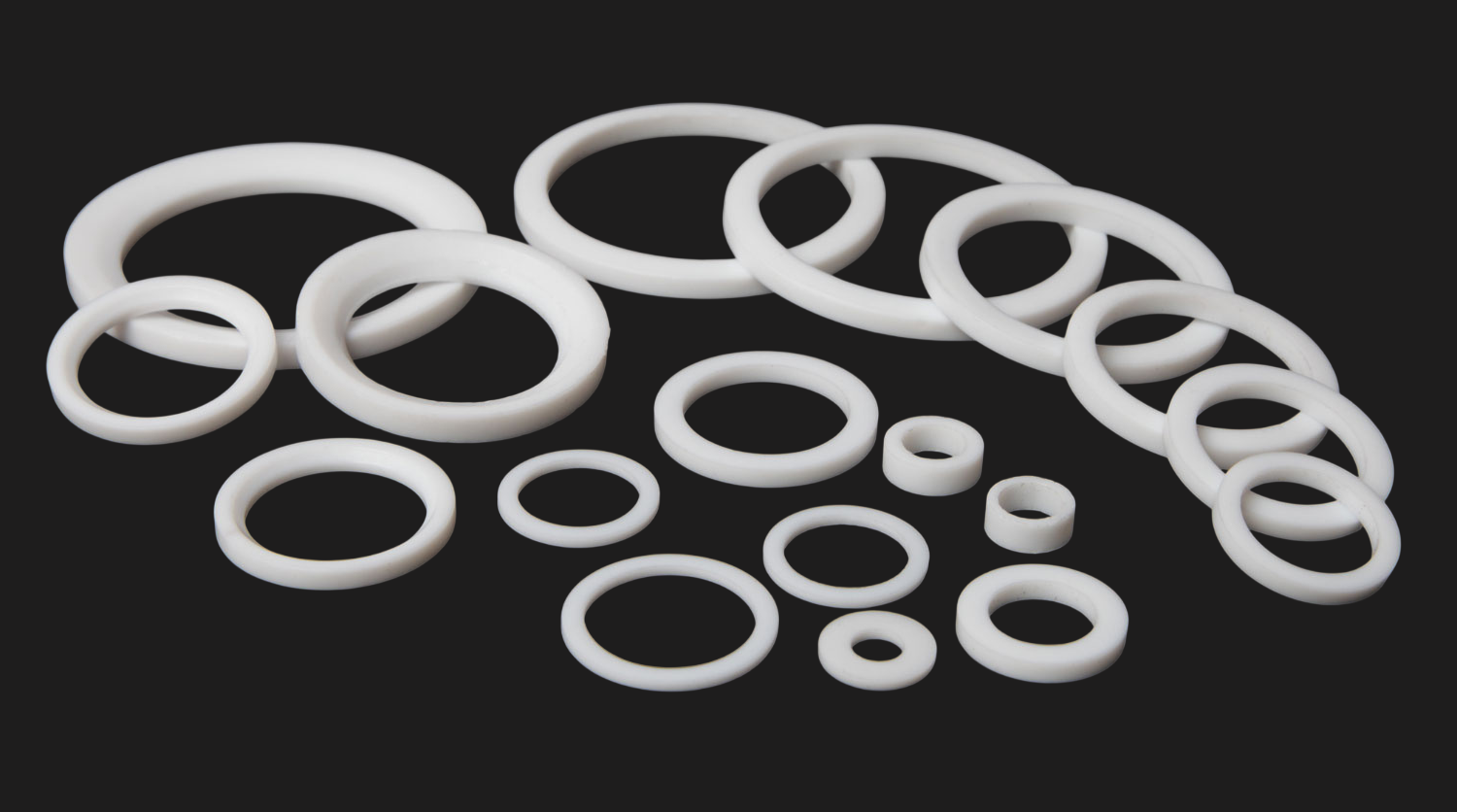

Важно! Из-за низкой прочности и хладотекучести фторопласт Ф-4 применяют в основном как уплотнительный и электроизоляционный материал: прокладки, манжеты, сальники, изоляция проводов, детали, работающие в агрессивных средах и без смазки.

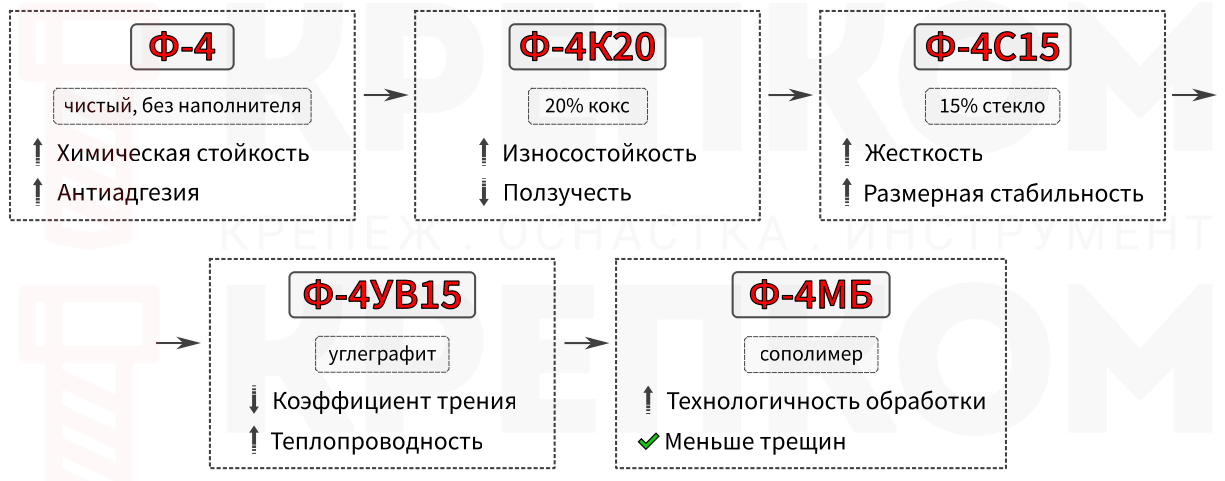

Марки и модификации: как победить «текучесть»?
Инженеры давно научились «приручать» фторопласт, добавляя в него наполнители. Поэтому на рынке стержней вы встретите не только чистый Ф-4, но и его модификации:
- Ф-4 (чистый, ненаполненный). Максимальная химическая стойкость и антиадгезия. Применяется там, где важна абсолютная чистота материала: пищевая, фармацевтическая, медицинская промышленность, уплотнения для агрессивных сред.
- Ф-4К20 (коксонаполненный). Содержит 20% кокса. Значительно повышает износостойкость и снижает «ползучесть». Цвет стержня - темно-серый или черный. Идеален для нагруженных узлов трения, втулок, колец.
- Ф-4С15 (стеклонаполненный). 15% стекла. Повышает жесткость, твердость и размерную стабильность. Отлично держит форму под нагрузкой.
- Ф-4УВ15 (углеграфитонаполненный). Снижает коэффициент трения и повышает теплопроводность. Работает как «само смазывающийся» материал.
- Ф-4МБ (сополимер тетрафторэтилена с гексафторпропиленом). Более технологичный аналог - легче обрабатывается, менее склонен к трещинам, но чуть уступает в химической стойкости.
Где применяются стержни из фторопласта Ф4 и его модификаций?
Фторопластовые стержни (круги) - это заготовки для деталей, которые работают на грани возможного:
- Химическая и нефтегазовая отрасль: уплотнительные кольца, манжеты, прокладки, втулки насосов для агрессивных сред.
- Пищевая и фармацевтическая промышленность: направляющие конвейеров, скребки, элементы дозаторов - там, где запрещены любые выделения.
- Электротехника: изоляторы, диэлектрические прокладки, элементы высокочастотной аппаратуры.
- Криогенная техника: детали, работающие при температурах ниже -200°С (жидкий азот, гелий).
- Медицина: элементы имплантатов, хирургический инструмент.
Совет от профи: если вам нужен стержень для работы в агрессивной химии или при экстремальных температурах - чистый Ф-4 вне конкуренции. Но если деталь будет нести механическую нагрузку или работать в узле трения, обязательно берите наполненную марку (Ф-4К20 или Ф-4С15).
Читайте в следующей статье: «Что такое карбон и где используется?»
Как выбрать: Сравнительная таблица
| Характеристика | Полиуретан (СКУ-7Л/ПФЛ) | Капролон (ПА-6) | Фторопласт (Ф-4) |
| Твердость (Шор) | 75–98 (Шор А) | ~80–85 (Шор D) | 50–65 (Шор D) |
| Прочность (растяжение) | Высокая (35–60 МПа) | Высокая (80 МПа при изгибе) | Низкая (14–25 МПа) |
| Износостойкость | Исключительная | Высокая | Низкая (без наполнителей) |
| Хим. стойкость | Хорошая (нефть, масла) | Средняя (кислоты ограниченно) | Абсолютная |
| Температура | -50...+110°C | -40...+120°C | -269...+260°C |
| Водопоглощение | Низкое (0,1-0,2%) | Высокое (до 7%) | Практически нулевое |
| Цена | Средняя/Высокая | Низкая/Средняя | Высокая |
Резюме по выбору:
Полиуретан, капролон или фторопласт: какой полимерный стержень идеально заменит металл в вашем узле трения?
- Выбирайте полиуретан, если нужна высокая эластичность, ударная вязкость и стойкость к абразиву (песок, зерно, гидроабразив). Это лучший выбор для уплотнений и динамических нагрузок.
- Выбирайте капролон, если требуется жесткая, прочная и недорогая деталь для узла трения (втулка, шестерня), работающего при обычных температурах без агрессивных сред.
- Выбирайте фторопласт, если деталь работает в агрессивной химической среде или при экстремальных температурах, но не испытывает больших механических нагрузок.
