Крепёж удерживает детали фасада в заданном положении, компенсирует температурные деформации и воспринимает динамические воздействия, включая ветровую нагрузку. В этом материале расскажем, какие виды крепежа применяются в вентилируемых фасадах. Вы узнаете, из чего чаще всего изготавливаются эти элементы, как их правильно подобрать и не допустить ошибок при монтаже.
Виды крепежа для вентилируемого фасада
Неправильно подобранные крепежные элементы приведут к ослаблению всей системы и выходу фасада из строя. Ошибки на этапе выбора могут стать причиной преждевременного разрушения облицовки. Рассмотрим основные виды крепежа.
Анкеры

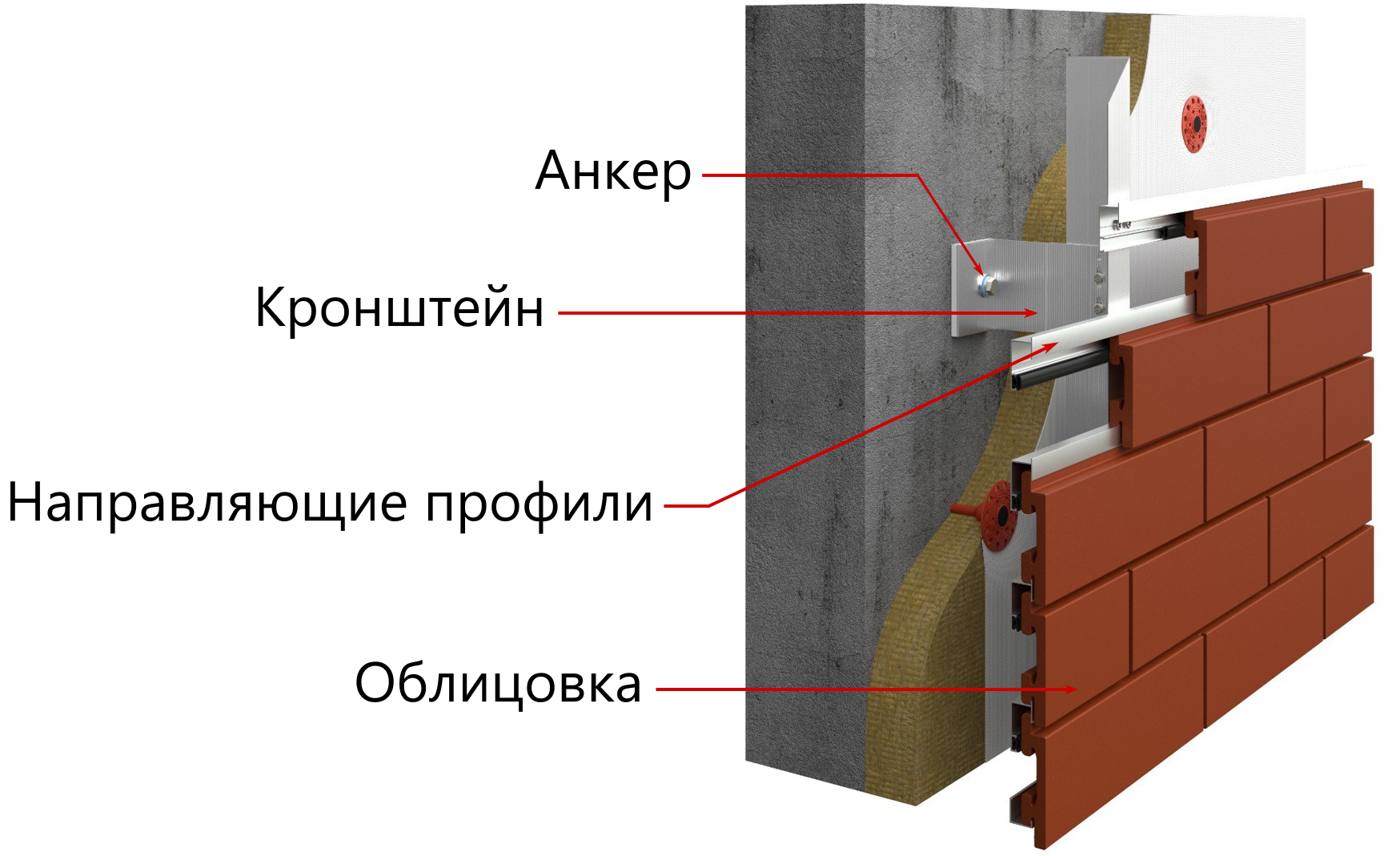

Анкеры — это основные крепёжные элементы, с помощью которых подсистема вентилируемого фасада (кронштейны) фиксируется к несущей стене здания.

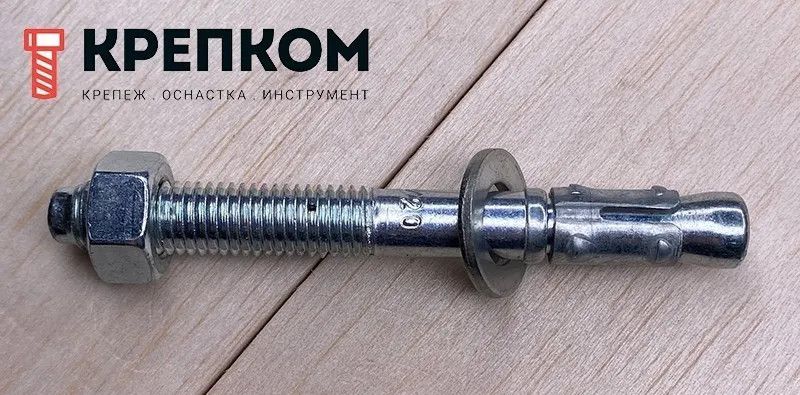

- Клиновой анкер подходит для тяжёлых нагрузок в бетоне.
- Распорный анкер — для полнотелого кирпича и бетона.
- Рамный анкер — для легких и средних нагрузок, хорош для тонких стен и ограниченного бурения.
- Химический анкер — для пустотелых, слабопрочных или поврежденных оснований.
- Биметаллический анкер — комбинирует прочность углеродистой стали и стойкость к коррозии нержавейки.
- Анкеры с терморазрывом — уменьшают теплопотери и исключают «мостики холода» в энергоэффективных фасадах.
Кронштейны
Кронштейны крепятся к анкерам и удерживают направляющие профили: формируют жёсткий каркас фасадной системы.
- Несущие — принимают вертикальную нагрузку от облицовки.
- Опорные/регулируемые — позволяют выравнивать фасад по плоскости и задают точное положение направляющих.
Направляющие профили
К направляющим профилям крепится облицовка. Они формируют каркас фасада и передают нагрузку на кронштейны.
- Вертикальные профили — основной несущий элемент; используются во всех типах фасадов.
- Горизонтальные — дополняют вертикальные в модульных и кассетных системах, обеспечивают жесткость и поддержку панелей по периметру.
Крепёж облицовки
Фиксирует панели к направляющим.

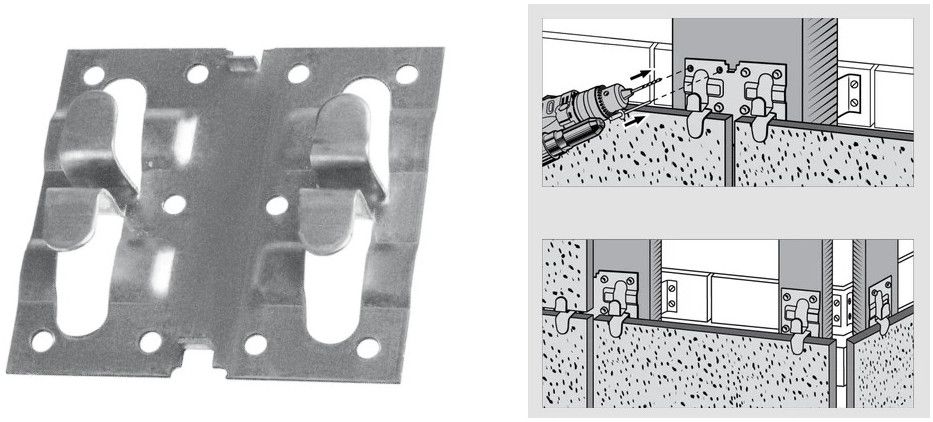

- Кляммеры — скрытое крепление плит (керамогранит, фиброцемент).
- Заклёпки, винты, саморезы — видимое или полускрытое крепление кассет, АКП, металлических панелей.
- Монтажные системы с зажимами и профилями используются в безвинтовых решениях.
Вспомогательные элементы
Не несут основную нагрузку, но повышают надежность, энергоэффективность и долговечность конструкции.
- Термовставки устраняют «мостики холода» на кронштейнах.
- Прокладки и шайбы защищают от гальванической коррозии при контакте разных металлов.
- Амортизирующие элементы минимизируют вибрации и шум.
Выбор крепежа вентилируемого фасада зависит от материала стены, расчётных нагрузок, условий эксплуатации и типа фасадной подсистемы. Решение основывается на расчетах инженера и рекомендациях производителя фасадной системы.

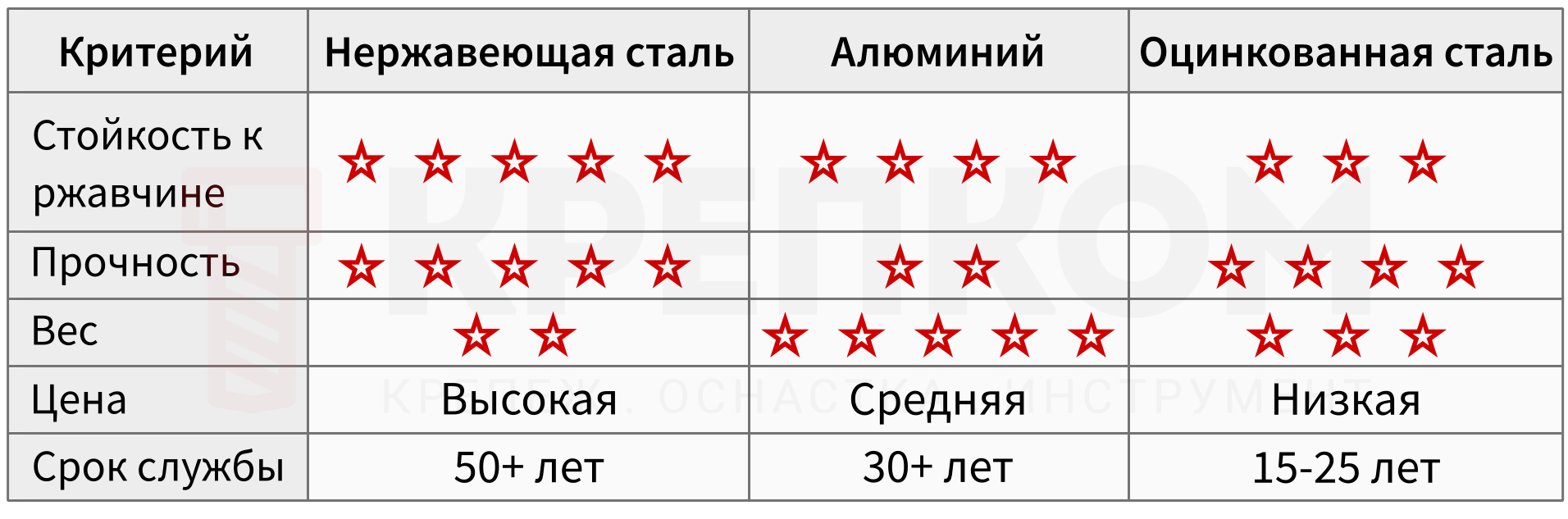

Материалы крепежа
Крепеж для вентилируемых фасадов изготавливают из металлов, способных выдерживать значительные нагрузки, перепады температур и воздействие влаги. Основные используемые материалы: нержавеющая сталь, алюминий и оцинкованная сталь.
Нержавейка отличается высокой прочностью и стойкостью к коррозии, но стоит дороже. Алюминий — легкий и универсальный материал, устойчивый к ржавчине. Оцинковка — более доступное решение, однако требует дополнительной защиты и регулярного контроля. Также используются биметаллические элементы, сочетающие прочность стали и антикоррозийные свойства нержавейки.
Выбор зависит от конструкции фасада, климата и сроков службы. Качественный материал крепежа — это основа безопасной и долговечной системы.
Нагрузки и их влияние на выбор крепежа для фасада
Крепеж в системе вентилируемого фасада подбирается с учётом типа нагрузок и характеристик основания. Для всех систем применяется коэффициент запаса прочности — не менее 1.5. При температурных деформациях используются подвижные крепления и компенсаторы.
| Тип нагрузки | Крепеж |
| Тяжёлые облицовки | Клиновые или химические анкеры, несущие кронштейны из нержавеющей стали, усиленные направляющие. |
| Средние нагрузки | Распорные или рамные анкеры, кронштейны из алюминия или оцинковки с антикоррозийным покрытием. |
| Слабые или пустотелые основания | Химические анкеры с термовставками, облегченные системы с минимальной нагрузкой. |
| Зоны с высокой ветровой нагрузкой (углы здания, верхние этажи) |
Высокопрочные анкеры, усиленные профили и кронштейны. |
руб.
руб.
Распространенные ошибки при выборе крепежа: как избежать
Половина проблем с фасадом — следствие неправильного подбора крепежа. При выборе обратите внимание на следующие нюансы:
- Подбор анкеров под основание. Стандартные дюбели в пустотелом кирпиче: не держат нагрузку и вызывают ослабление системы. Решением станут клиновые анкеры для бетона и химические анкеры для слабых оснований.
- Металлическая несовместимость. Оцинкованные саморезы в алюминиевых подсистемах: вызывают быструю гальваническую коррозию. Выбирайте крепёж из нержавеющей стали или комбинированный (алюминий+нерж.), особенно для профилей и кляммеров.
- Пренебрежение тепловыми мостами. Кронштейны без термовставок ухудшают теплоизоляцию. Решением станут термовставки и прокладки из полипропилена, которые поставляются вместе с кронштейнами.
- Недостаточная антикоррозийная защита. Непротестированные саморезы из стали марки 35 без покрытия: срок службы уменьшается в 2–3 раза. Только сертифицированный крепёж с покрытием не менее 15–25 мкм или из нержавеющей стали — гарантированная долговечность.
Важно помнить: экономия на крепеже для вентилируемого фасада может обернуться дорогостоящим ремонтом или риском для безопасности. В этой части конструкции компромиссы недопустимы.
