Цена ошибки — стоящий конвейер. Или, что хуже, — разрушение узла под нагрузкой на испытаниях. В 2025 году выбор крепежа перестал быть рутиной, это вопрос выживания проекта. Санкции, регионализация рынков и разорванная логистика — уже привычный фон. Главная угроза скрыта внутри спецификации: недописанные поля допусков, неверный класс прочности, покрытие, которое убивает высокопрочную сталь изнутри.
Из нашей практики: болт 10.9 с обычной гальваникой без дегидрирования — и через неделю хрупкий излом при 70% от расчетной нагрузки. Спецификация «Болт М12» без указания поля допуска — и вся партия отправляется в металлолом, потому что не садится в ответную часть. Цена такой «экономии на деталях» — миллионы рублей и сорванные сроки.
Эта инструкция — концентрат нашего опыта. Мы покажем, как писать спецификацию так, чтобы она пережила и санкции, и азиатский OEM, и сборку в три смены.
Три кита стандартизации: что мертво, а что реально работает
- ГОСТ — это два мира. Есть советские стандарты (вроде ГОСТ 7805-70) и новые, гармонизированные с ISO (например, ГОСТ ISO 4017). Первые — для ремонта музейных экспонатов. Вторые — для работы на реальном рынке, для совместимости и для экспорта. Закладывать старый ГОСТ в новый проект — своими руками рыть себе яму.

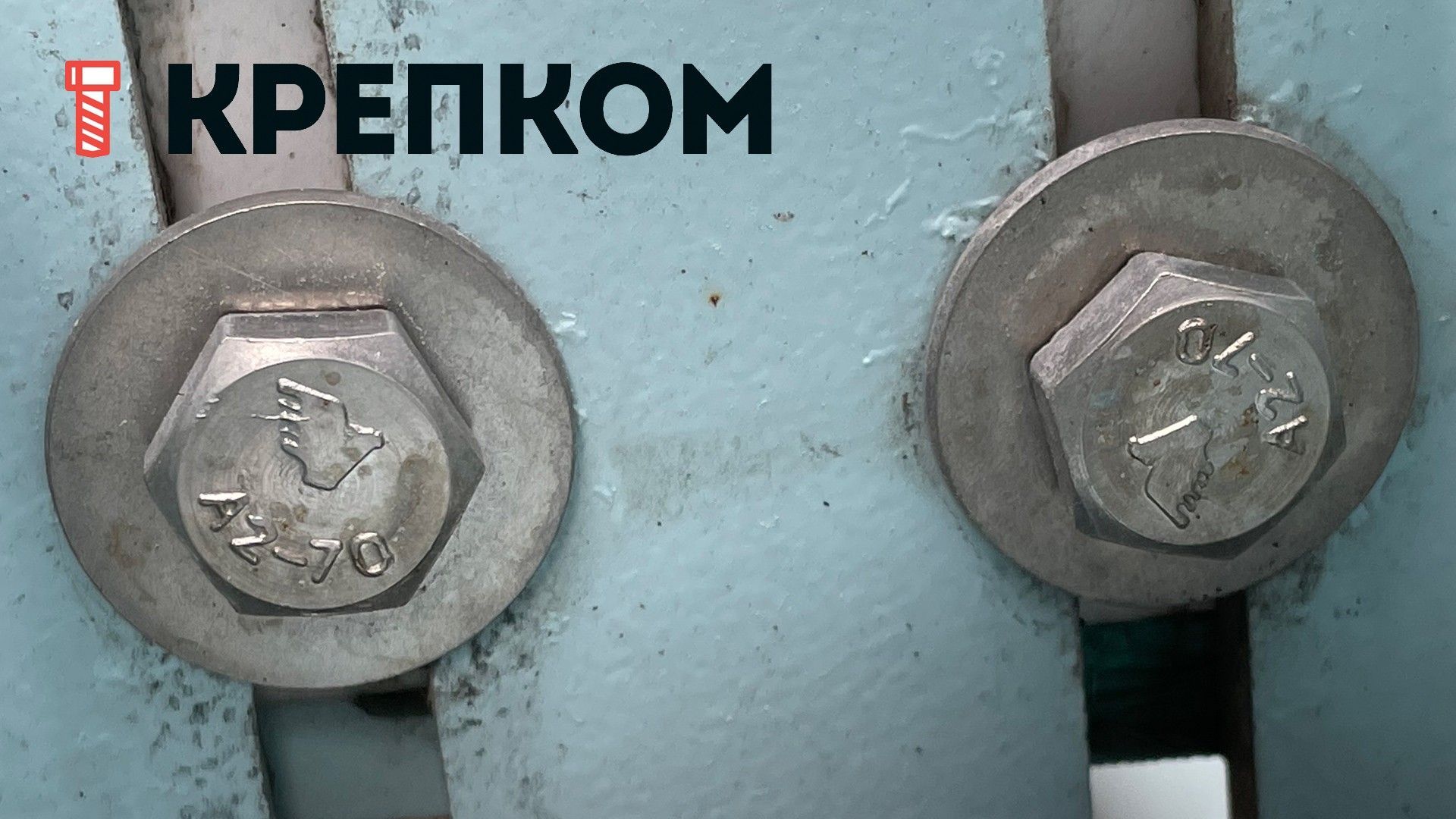

- DIN — как самостоятельный немецкий стандарт он действительно уступает место международным нормам ISO, куда была перенесена значительная часть его номенклатуры (например, DIN 933 теперь соответствует ISO 4017). Однако он остается критически важным для огромного ремонтного фонда европейского оборудования, которое десятилетиями поставлялось в Россию и продолжает эксплуатироваться. Поэтому, хотя для новых разработок использование ISO предпочтительнее, грамотная работа со стандартами DIN остается ключевой компетенцией в сфере обслуживания и ремонта (MRO).
- ISO — это язык, на котором говорит глобальная промышленность. Ваш мост к поставщикам из Азии и на экспортные рынки. Игнорировать ISO — значит добровольно отрезать себя от 80% мирового рынка комплектующих.
От аббревиатуры к физике: где на самом деле живет надежность
Спор «ГОСТ жестче» или «DIN точнее» — опасный миф. Надежность соединения определяется не буквами в названии стандарта, а конкретными физическими параметрами, которые сегодня в решающей степени унифицированы.

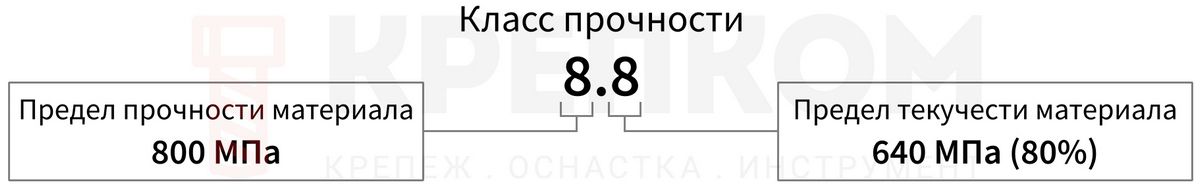

Класс прочности — единый язык силы
На практике это означает одно: болт класса прочности 8.8 будет иметь идентичные механические свойства (предел прочности и текучести), независимо от того, произведен он по ГОСТ ISO 898-1, ISO 898-1 или DIN EN ISO 898-1. Это международный закон физики для крепежа. Поэтому первое, что вы фиксируете в спецификации, — это класс прочности. Он гарантирует взаимозаменяемость по несущей способности.
Подробнее о том, как определить класс прочности дюймовых и метрических болтов читайте в нашем обзоре.
Резьба и поля допусков — залог правильной посадки
Несовместимость резьб — это линия фронта между расчетом и катастрофой. Не идеальная посадка болта — это не соединение, а бомба с часовым механизмом в виде концентраторов напряжений.
Проблема не в диаметре. Ошибка — в неполной спецификации. Запись «Болт М12» — не техническое задание, а недоразумение. М12 может быть с шагом 1.75 или 1.25. Но настоящий убийца надежности — поле допуска.

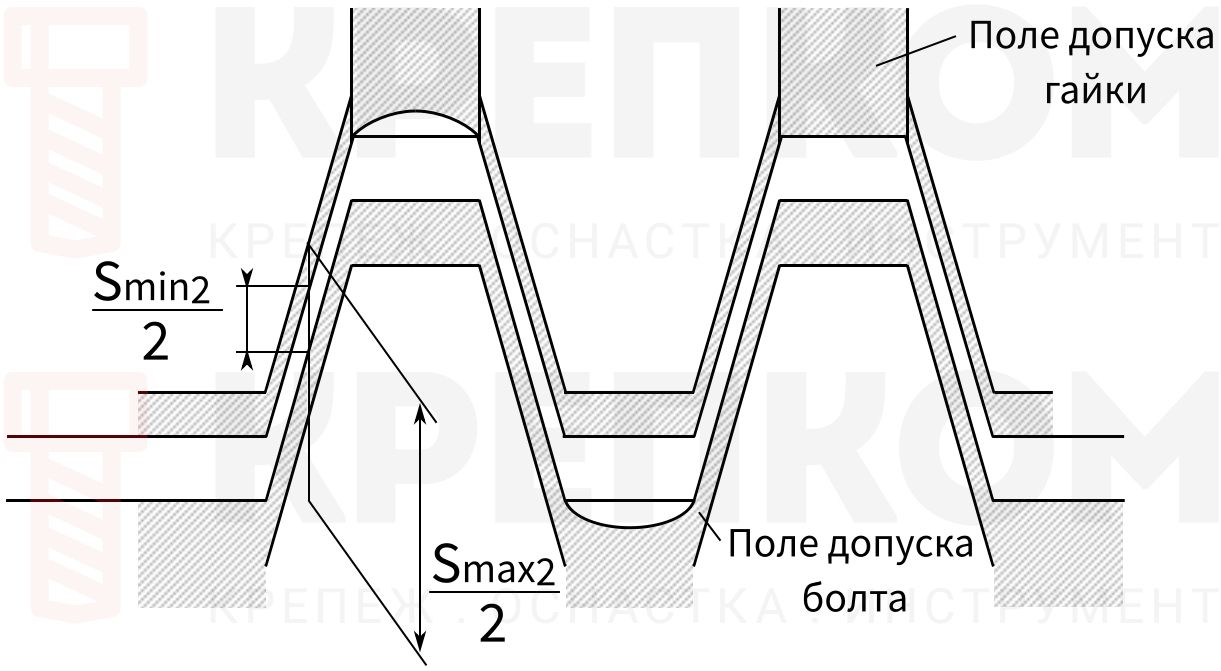

Стандартная пара — болт 6g и гайка/отверстие 6H. Это расчетный зазор, который обеспечивает правильное распределение нагрузки по виткам резьбы. Что происходит, если это нарушить?
- Слишком тугая посадка (например, болт 6g в отверстии 5H): резьба пойдет с натягом. Сборщик либо сорвет ее, либо «дотянет» пневмогайковертом, повредив покрытие и создав в узле скрытые напряжения. Такое соединение обречено.
- Слишком свободная посадка (болт 6g в отверстии 7H): болт будет «болтаться» в резьбе. Любая вибрация разобьет это соединение и приведет к самоотвинчиванию. При поперечной нагрузке такой болт будет работать на срез не в контакте, а с ударом, что многократно сокращает его усталостную прочность.
Разница в сотые доли миллиметра — это разница между плановой сборкой и потенциальной аварией.
Запомните формулу рабочего крепежа: Тип резьбы + шаг + поле допуска
Пример: М12×1.75-6g
Именно такая полная запись является нормой в грамотной конструкторской документации. Вся нормативная база сводится к трем точкам:
- Профиль резьбы — по ISO 68-1.
- Поля допусков — по ISO 965 (или его зеркалу ГОСТ ISO 965).
- Стандартная пара: 6g для болта, 6H для гайки.
Неверный допуск — повышенные напряжения — усталостный излом. Дело не в «надежности DIN», а в инженерной аккуратности.
Подробнее о точности резьбы читайте в нашем обзоре.

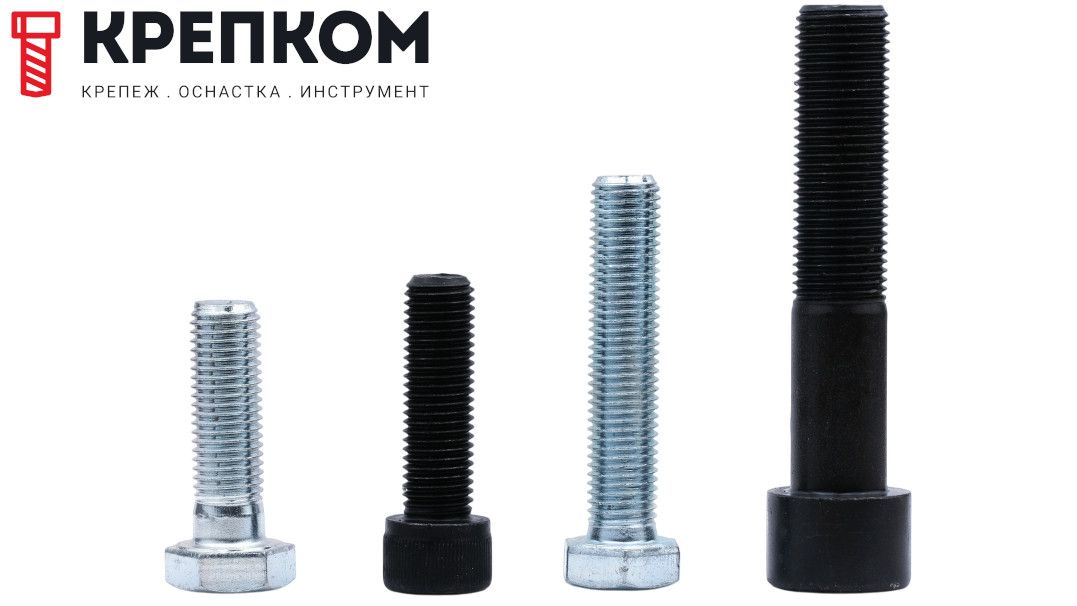

Покрытия — броня или яд для металла
Покрытие — это не «чтоб красиво». Это либо броня, либо токсин. Ошибка в его выборе — и болт разрушится в тишине, задолго до пиковой нагрузки.
- Электролитическое цинкование (ГОСТ ISO 4042) со стандартной толщиной 3-12 мкм — самый массовый и доступный метод. Но на классах прочности 10.9 и выше без обязательной дегидрирования (термообработка при 190-200°C в течение 3-8 часов) он превращает болт в мину. Водородная хрупкость — это не теория, а внезапное разрушение под нагрузкой, часто на 50-70% от расчетной. Водородная хрупкость — это внезапное разрушение под нагрузкой.
- Горячее цинкование (ГОСТ 9.307-2021): обеспечивает мощную защиту на 25+ лет, но плата за это — толщина покрытия. Слой покрытия в 50-100 мкм на сторону полностью «съедает» стандартное поле допуска. Для резьбы М12 с полем допуска 6g, которое измеряется в микронах, такая толщина является абсолютно критичной. Поэтому такой болт требует специальную гайку с увеличенным, «ремонтным» допуском (например, 6AZ). Обычная гайка 6H на него либо не навернется, либо срежет весь защитный слой цинка при затяжке, обнажая голый металл и обнуляя всю антикоррозионную защиту.
- Цинк-ламельные покрытия (ISO 10683) — это лучшее решение для высокопрочного крепежа. Толщина всего 8-15 мкм, коррозионная стойкость — 1000+ часов в соляном тумане (в 5-10 раз выше, чем у гальваники), и, главное, — полное отсутствие риска водородной хрупкости. Да, они на 30-50% дороже. Но это не переплата, а выверенная страховка от фатального отказа.
- Фосфатирование — это не броня, а скорее грунтовка. Его задача — создать пористое покрытие толщиной 2-15 мкм с высокой адгезией для последующей окраски или промасливания. Идеально для крепежа, который идет под покраску в цвет конструкции.
- Оксидирование (чернение) — еще более специфичное решение. Само по себе, без промасливания, оно дает слабую защиту. Но оно незаменимо там, где нельзя применять цинк (на высокопрочном крепеже из-за риска охрупчивания) или где недопустимо мягкое покрытие (например, на установочных винтах).
Экономия на покрытии — это русская рулетка с вашим изделием.
Подробнее об антикоррозийном крепеже читайте в нашем обзоре.
Прослеживаемость — ваша единственная защита от подделок
Рынок крепежа в 2025 году наводнен контрафактом. Подделки прячутся под любой маркировкой: DIN, ISO, даже ГОСТ ISO. Отличить их на глаз невозможно. Единственное оружие — требование прослеживаемости.
- Маркировка: на головке каждого болта класса прочности 8.8 и выше обязаны быть клеймо производителя и цифры класса прочности. Нет клейма — выбрасывайте всю партию. Без вариантов.
- Сертификат EN 10204 3.1: это не просто бумага для отдела закупок. Это паспорт изделия, где завод-изготовитель своей репутацией подтверждает химический состав и результаты механических испытаний именно этой партии. Без него вы покупаете кота в мешке.
ГОСТ vs ISO vs DIN: шпаргалка инженера на 2025 год
| Критерий | ГОСТ (ГОСТ ISO) | ISO | DIN (DIN EN ISO) |
| Геополитика | ЕАЭС, СНГ | Глобальный, Азия | ЕС (старое), ремонт |
| Доступность в РФ | Высокая, локальный рынок | Стабильная, экспортный мост | Низкая, редкий импорт |
| Стандарт прочности | ГОСТ ISO 898-1 (гармонизирован) | ISO 898-1 | DIN EN ISO 898-1 |
| Резьбовые допуски | ГОСТ ISO 965 (6g / 6H) | ISO 965 (6g / 6H) | DIN ISO 965 (6g / 6H) |
| Практика 2025 | Основной для РФ | Международные проекты, экспорт | Обслуживание старой техники (MRO) |
Практические сценарии и корректные формулировки
Сценарий 1: новое проектирование для рынка РФ и ЕАЭС
- Решение: использовать гармонизированные ГОСТ ISO. Это обеспечивает и соответствие нормативам, и совместимость с глобальным рынком.
- Пример спецификации: «Болт с шестигранной головкой ГОСТ ISO 4017-2015 – М16х1.5-6gх60 – 10.9 – ZL (по ISO 10683)».
Сценарий 2: экспортный проект
- Решение: использовать ISO как базовый стандарт.
- Пример спецификации: «Hexagon head bolt ISO 4017 – M12x60 – 8.8 – ZN, th. 8µm (по ISO 4042)».
Сценарий 3: ремонт европейского оборудования (MRO)
- Идентификация: найдите в чертежах исходный стандарт (например, DIN 931).
- Поиск аналога: определите его прямой современный эквивалент (DIN 931 → ISO 4014).
- Сравнение геометрии: сравните длину резьбы (b), высоту головки, размер под ключ. В 95% случаев они совпадают.
- Принятие решения: если геометрия идентична — смело используйте аналог по ISO или ГОСТ ISO. Если есть критические отличия — заказывайте оригинал, понимая все риски по срокам и цене.
Инженерный чек-лист закупщика
Перед заказом проверьте спецификацию по этим пунктам:
- Стандарт: указан актуальный (ГОСТ ISO или ISO).
- Резьба: полностью описана (профиль, диаметр, шаг, поле допуска).
- Класс прочности: четко зафиксирован (например, 8.8, 10.9 и т.д.).
- Покрытие: выбрано с учетом класса прочности и условий эксплуатации.
- Сертификация: прописано требование сертификата EN 10204 3.1.
- Маркировка: указана как обязательное условие приемки.
Отсутствие хотя бы одного пункта — это 90% вероятности получить проблемы.
Заключение: от выбора стандарта к партнерству в надежности
В 2025 году вопрос не в том, какие буквы выбрать — ГОСТ, ISO или DIN. Вопрос в том, как выстроить процесс, гарантирующий надежность каждого резьбового соединения. Основа этого процесса — скрупулезная полнота спецификации и строгий входной контроль.
- Для новых проектов стандарты ISO и их национальные зеркала ГОСТ ISO — это единственно верный путь, обеспечивающий гибкость, доступность и техническую корректность.
- «Исторические» стандарты — удел ремонта и обслуживания.
- Надежность определяет не стандарт, а полнота данных: класс прочности, поле допуска резьбы и грамотно подобранное покрытие.
Правильный выбор крепежа — это не поиск самой низкой цены за килограмм. Это инвестиция в долгосрочную и безаварийную работу вашего оборудования. Именно такой подход — от инженерного аудита вашей задачи до поставки сертифицированной партии с полной прослеживаемостью — лежит в основе работы «Крепком».
Мы не просто продаем метизы. Мы помогаем строить надежно.
