Строительные хомутовые леса - это, по сути, гигантский металлический конструктор. Трубы в нем играют роль «костей», а хомуты - это «суставы». И от того, насколько правильно подобраны и затянуты эти суставы, зависит не только удобство работы, но и жизни людей на высоте.
Неповоротный хомут (он же «глухой», «прямой»): основа несущего каркаса

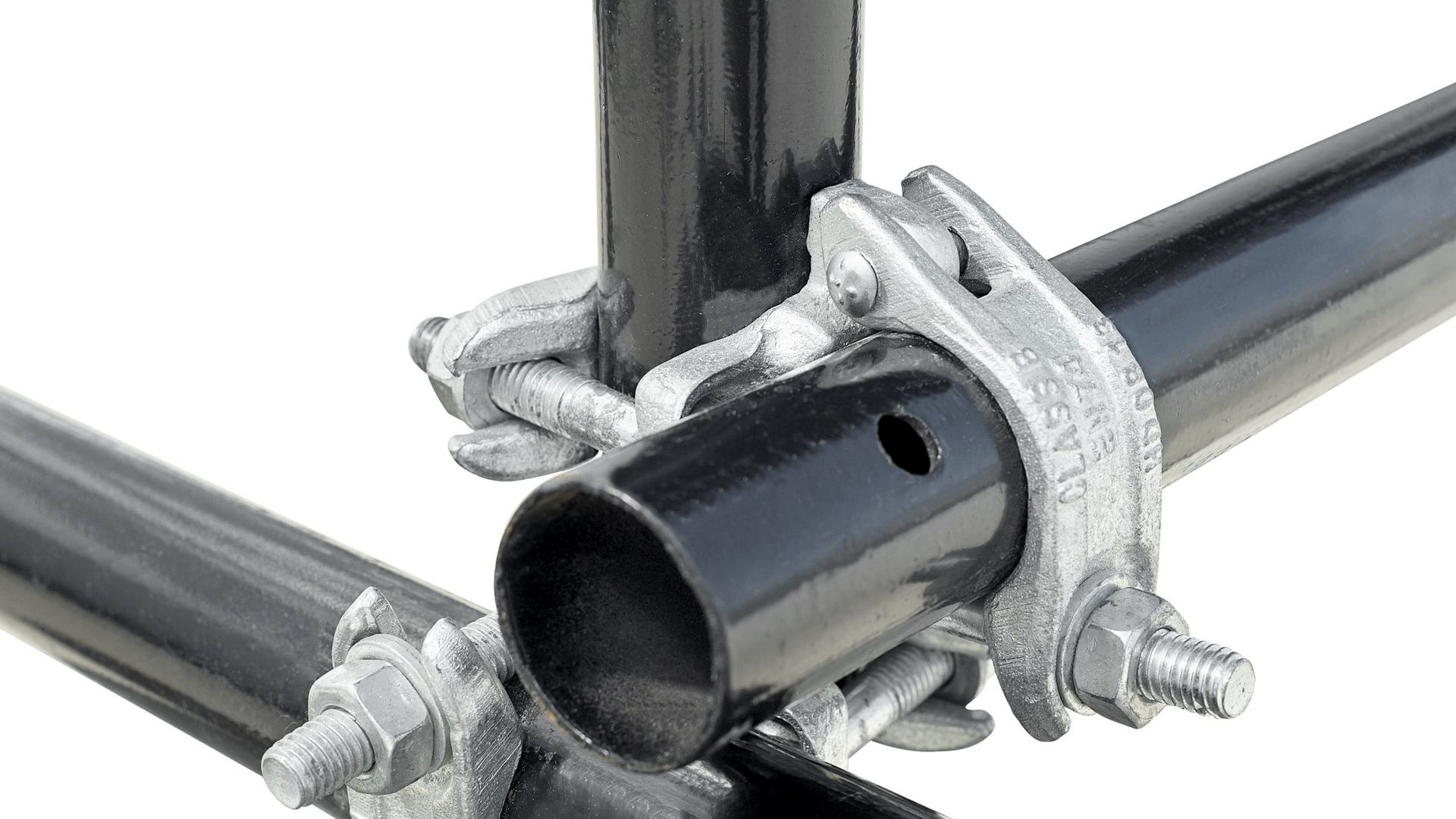

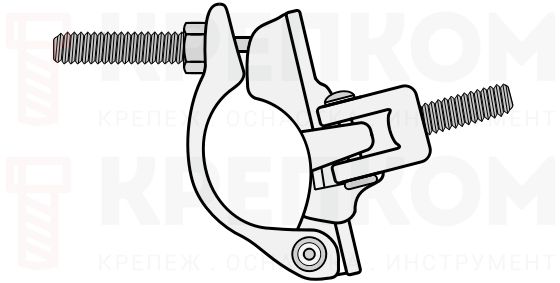

Неповоротный хомут состоит из двух полукруглых скоб, жестко соединенных друг с другом под под прямым углом. В них вставляются трубы и надежно фиксируются болтами с Т-образной головкой.
Как это выглядит: представьте себе два отрезка трубы, приваренных друг к другу строго под 90 градусов - вот примерно так работает глухой хомут, только не навсегда, а на время стройки.
Где применяется:
- Для соединения под прямым углом (90°) вертикальных стоек и горизонтальных ригелей (поперечин) - это его основное назначение.
- Создание жестких прямоугольных рам.
- Узлы, где нужна максимальная жесткость и никакого люфта.
Важное правило: неповоротный хомут принимает на себя основную вертикальную нагрузку (вес людей, материалов и самих лесов). Он не должен проворачиваться вокруг трубы.
Плюсы:
- Простая и надежная конструкция.
- Выдерживает большие нагрузки на сдвиг.
- Дешевле поворотного аналога.
- Не «гуляет» - узел получается монолитным.
Минусы:
- Работает только под 90°. Под другим углом его просто не поставить.
- Не подходит для диагоналей и раскосов.
Поворотный хомут (он же «шарнирный»): работа под любым углом

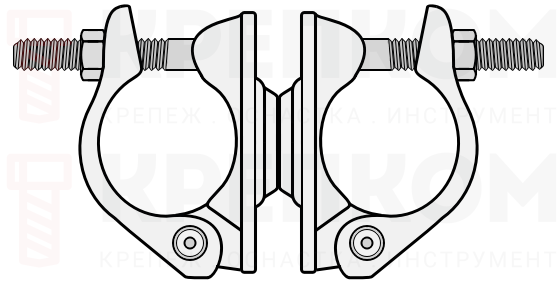

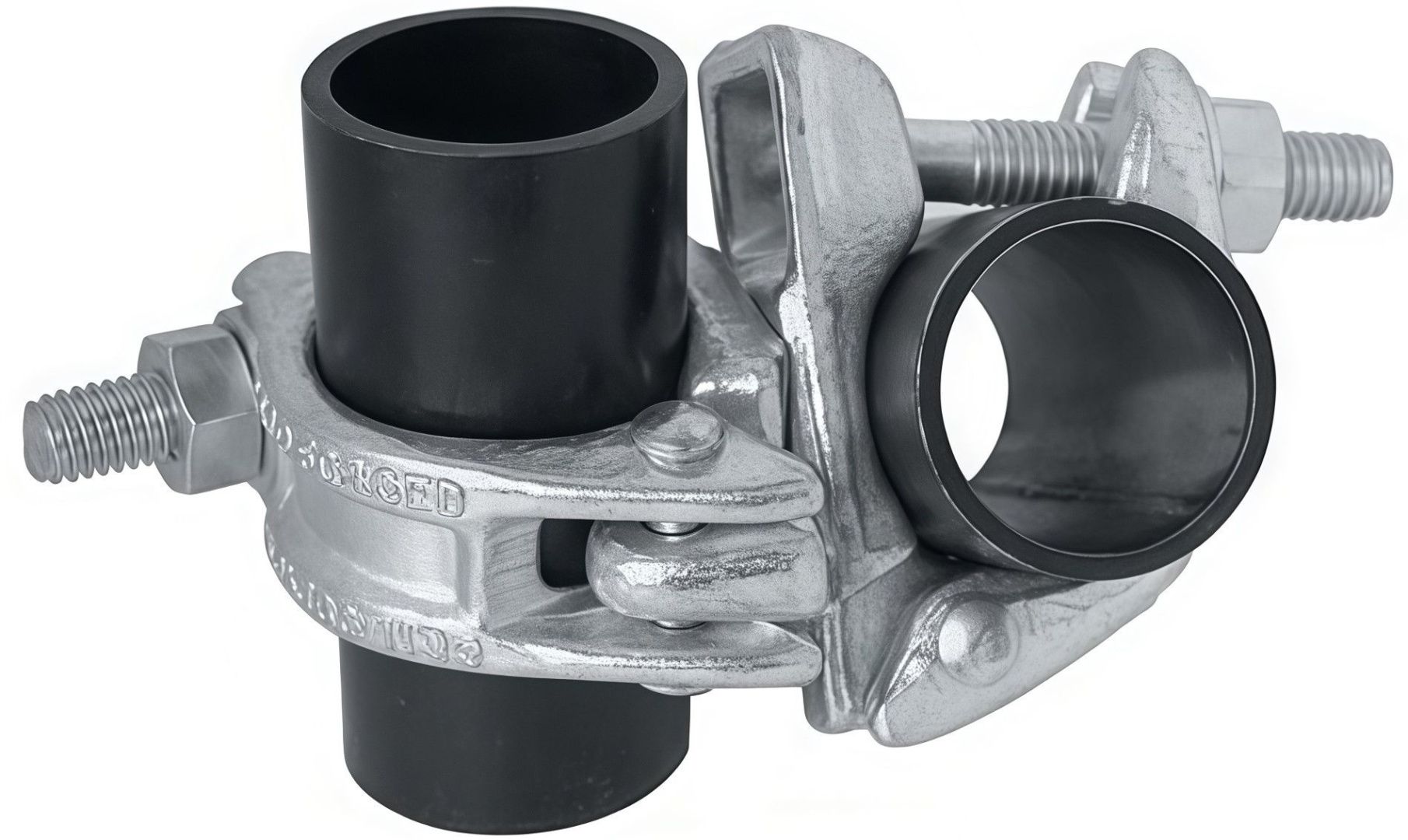

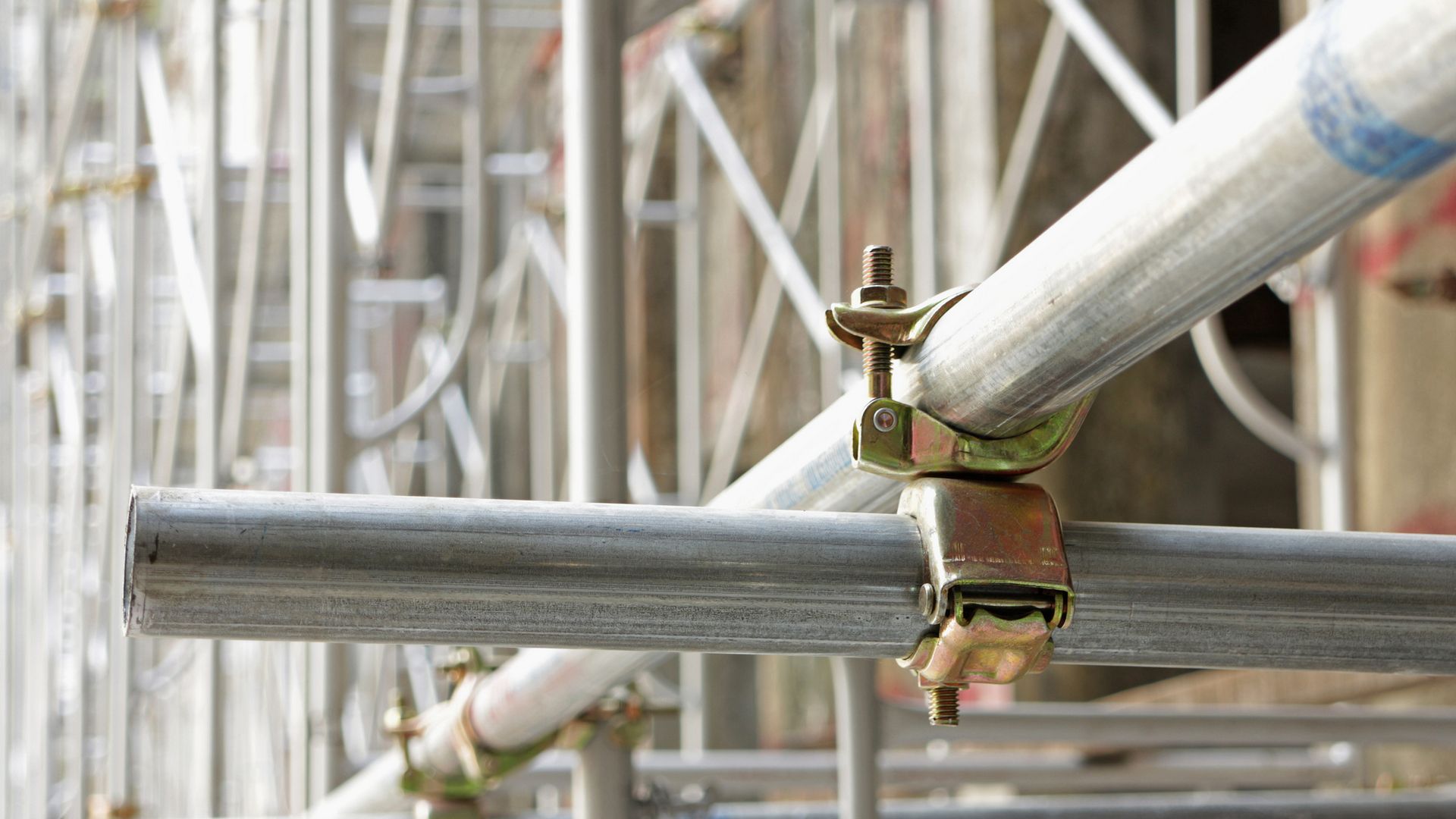

Поворотный хомут - это крепеж с шарнирным механизмом. Две его части могут вращаться относительно друг друга, поэтому трубы соединяются под любым углом - хоть 45°, хоть 30°, хоть 115°.
Как это выглядит: если неповоротный хомут строит «квадраты», то поворотный строит «треугольники» и «крестики». Именно диагонали, закрепленные поворотными хомутами, не дают лесам сложиться как карточный домик при боковом ветре или нагрузке.
Где применяется:
- Крепление диагональных связей с вертикальными стойками (они придают лесам устойчивость).
- Соединение труб под нестандартными углами.
- Обход препятствий: балконов, выступов, эркеров, труб.
- Сборка лесов сложной формы - арок, пандусов, криволинейных участков.
Плюсы:
- Универсальность: любой угол.
- Незаменим для диагоналей и усиления конструкции.
- Позволяет собирать леса под конкретный фасад, а не подгонять фасад под леса.
Минусы:
- Дороже глухого.
- В шарнире есть небольшой люфт, поэтому узел чуть менее жесткий.
- Требует более внимательной затяжки болтов.

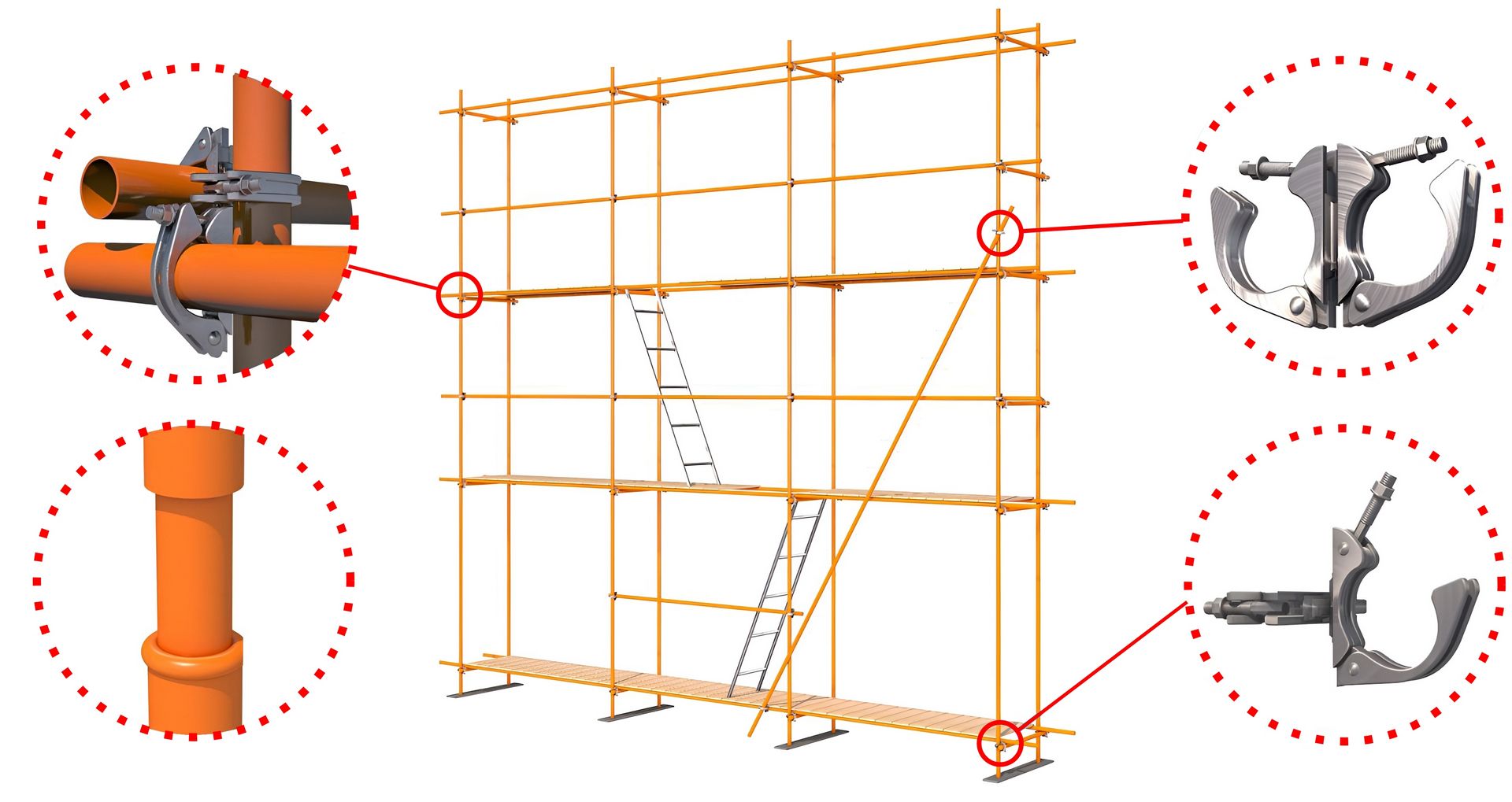

Сравнительная таблица: когда что применять
| Характеристика | Неповоротный хомут | Поворотный хомут |
| Угол фиксации элементов | Фиксированный 90° | Регулируемый (до 360°) |
| Назначение | Связка стоек и горизонтальных связей | Монтаж диагональных связей, нестандартных узловых соединений |
| Основная функция | Несущая (восприятие вертикальных и горизонтальных нагрузок) | Связующая (обеспечение пространственной жесткости) |
| Жесткость узла | Максимальная, абсолютно неподвижный | Высокая, но допускает незначительные люфты |
| Цена | Ниже | Выше (сложнее конструкция) |

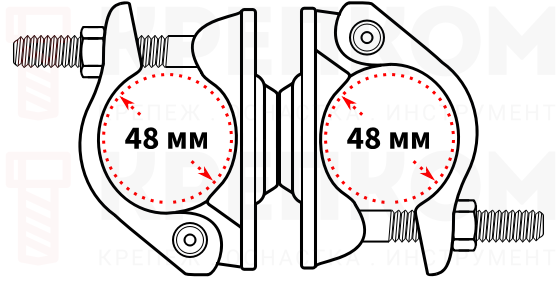

Диаметры зажима неповоротных и поворотных хомутов
В маркировке хомута для строительных лесов две цифры обозначают диаметр трубы, на которую надевается каждый из двух зажимов. Именно от этого параметра зависит, подойдет ли хомут к вашему комплекту лесов, поэтому разберём каждый типоразмер отдельно.
- 48×48 мм самый распространенный размер. Оба зажима рассчитаны на трубу с наружным диаметром 48 мм - это унифицированный диаметр труб хомутовых лесов, применяемых при фасадных и отделочных работах. Может ужиматься до диаметра 42 мм.
- 60×48 мм переходный размер: один зажим под трубу 60 мм, второй - под 48 мм. Такие хомуты нужны, когда в одной конструкции сочетаются стойки большего диаметра с обычными связями и ригелями.
- 60×60 мм усиленный размер для тяжёлых и большепролетных лесов. Оба зажима рассчитаны на трубу 60 мм. Они имеют увеличенную площадь соприкосновения с трубой, более толстый металл и усиленные болтовые соединения.
Совет: при работе с трубами 60 мм (и хомутами 60х48 / 60х60) стандартного усилия руки для затяжки болта уже недостаточно. Обязательно используйте динамометрический ключ и контролируйте крутящий момент согласно паспорту производителя лесов - от этого зависит несущая способность всего узла.
Технические характеристики
| Наименование | Габариты (Д×Ш×В), мм | Вес, кг | Материал | Стандарт | Временное сопротивление |
| Хомут кованный поворотный 48х48 мм | 200х110х40 | 1,1 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
| Хомут кованный неповоротный 48х48 мм | 200х100х90 | 1 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
| Хомут кованный поворотный 48х60 мм | 200х130х90 | 1,6 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
| Хомут кованный неповоротный 48х60 мм | 200х130х90 | 1,5 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
| Хомут кованный поворотный 60х60 мм | 180х110х40 | 1,6 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
| Хомут кованный неповоротный 60х60 мм | 160х120х140 | 1,5 | сталь оцинкованная Q235 | ГОСТ 24140-80 | не менее 30 кгс/мм |
Инструкция по установке хомутов
Монтаж хомутовых лесов должен осуществляться строго согласно Проекту Производства Работ (ППР) и паспорту на изделие. Ниже приведена базовая технология установки, обеспечивающая расчетное сопротивление узла.
Подготовка к монтажу
- Осмотр труб: места установки хомутов должны быть очищены от бетона, краски и грязи.
- Осмотр фурнитуры: проверьте резьбу болтов и гаек. Поврежденная резьба или трещины на корпусе хомута - повод для утилизации детали.
Установка неповоротного (глухого) хомута
- Позиционирование: наденьте раскрытый хомут на вертикальную стойку и горизонтальную связь так, чтобы они образовали угол 90°. Используйте строительный уровень.
- Размещение: горизонтальная связь должна плотно прилегать к стойке. Убедитесь, что хомут не смещен и не «висит» на трубе.
- Затяжка: установите шайбу и накрутите гайку. Крутящий момент затяжки обычно составляет от 40 до 50 Н·м (уточняйте в паспорте конкретного производителя!).
- Контроль зазора: между ушками хомута после затяжки должен оставаться технологический зазор (обычно 2–5 мм). Если болт «уткнулся» и гайка застопорилась, а хомут не обжимает трубу - деталь бракована или не соответствует диаметру трубы.
Установка поворотного хомута
- Установка: наденьте одну часть хомута на несущую (вертикальную) трубу.
- Совмещение: вставьте вторую (присоединяемую) трубу во второе свободное гнездо хомута под необходимым углом.
- Фиксация: наживите болты от руки, чтобы конструкция держалась, но оставалась подвижной для юстировки.
- Выравнивание: выставьте трубы в нужное положение согласно схеме. Убедитесь, что угол соответствует проекту.
- Затяжка: равномерно затяните болты ключом с рекомендуемым нормативным усилием (обычно 40-50 Н·м). Не прилагайте чрезмерных усилий, чтобы не сорвать резьбу и не раздавить трубу.
- Контроль: проверьте надежность фиксации - трубы не должны проворачиваться или шататься в хомуте.

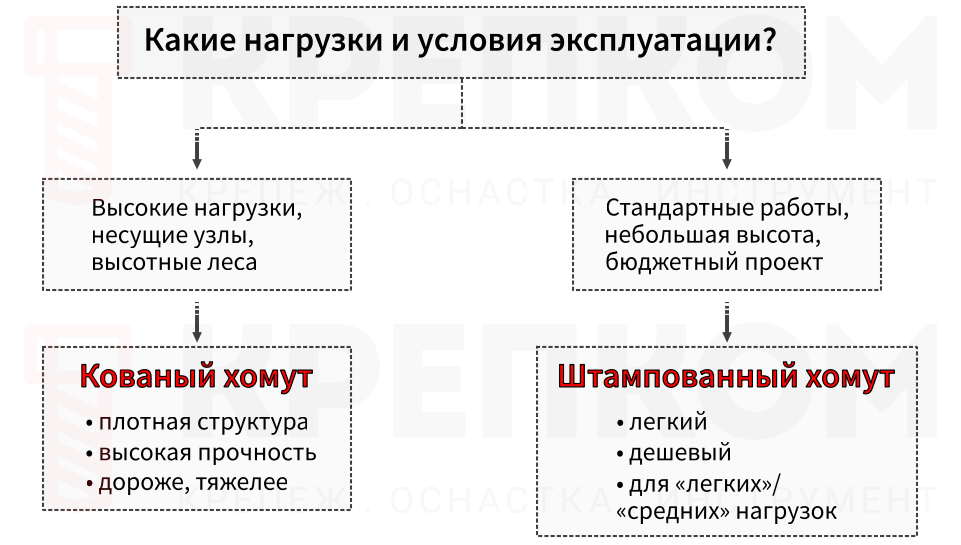

Почему кованые хомуты лучше штампованных
Разница заключается в технологии производства и, как следствие, в физических свойствах металла.
- Структура металла и прочность: при ковке (горячей объёмной штамповке) металл заготовки деформируется под давлением, что делает его внутреннюю структуру плотной и волокнистой. Это позволяет снять внутреннее напряжение и повысить устойчивость к нагрузкам на растяжение и кручение. Штампованные хомуты изготавливаются из листовой стали методом холодной штамповки, что оставляет металл более «уставшим» и склонным к появлению микротрещин при циклических нагрузках.
- Нагрузочная способность: кованые изделия изначально создаются как «силовые» и способны выдерживать значительно более высокие нагрузки. Штампованные имеют более низкий предел прочности и маркируются как изделия для «лёгких» или «средних» нагрузок.
- Вес и стоимость: кованые хомуты тяжелее и существенно дороже. Штампованные - легче и значительно дешевле в производстве, что делает их привлекательными для бюджетных проектов.
Проще говоря, выбор сводится к балансу между безопасностью и бюджетом. Там, где конструкция должна быть максимально надежной и выдерживать серьезные нагрузки (высотные леса, несущие узлы), используют кованые хомуты. Для стандартных работ на небольшой высоте, где важна экономия, штампованные изделия являются полностью оправданным и безопасным решением в рамках их паспортной нагрузки.
.png "Хомут двойной поворотный тип А 25-27, нержавеющая сталь A2")
руб.
.png "Хомут кованый поворотный 48х60 мм, оцинкованная сталь")
руб.
руб.
руб.
руб.
Заключение
Строительные хомутовые леса - это сложная инженерная система, где каждый элемент работает на своем месте. Неповоротные хомуты держат вертикаль и вес, поворотные - гасят боковые нагрузки и позволяют обходить любые архитектурные препятствия.
Если сомневаетесь, какой хомут нужен для вашего объекта - считайте так: все прямые узлы закрываем глухими, все косые и диагональные - поворотными. Это универсальная формула, которая работает на любом проекте.
