Контейнерные перевозки — это гигантский конструктор, где роль кубиков играют многотонные морские и железнодорожные контейнеры. Но как сделать так, чтобы этот «конструктор» не развалился при шторме в океане, резком торможении фуры на трассе или маневрах железнодорожного состава? Ответ кроется в одном небольшом, но критически важном металлическом элементе — твистлоке.
Что такое твистлок и как он работает?

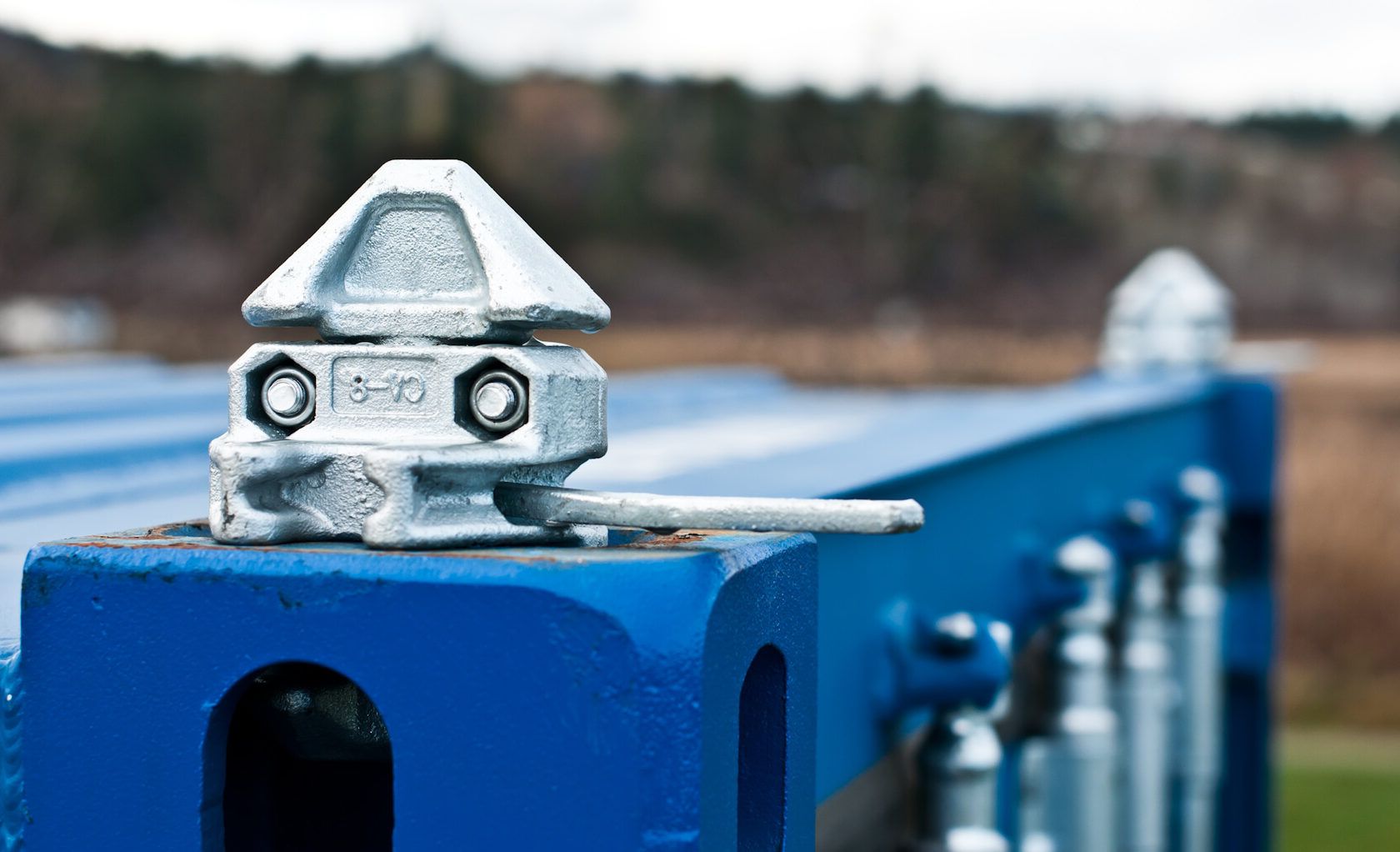

Твистлок (от англ. twist — «поворачивать» и lock — «замок») — это контейнерный фитинг с поворотной головкой конической формы, который жестко фиксируется в угловых фитингах контейнера при повороте на 90 градусов.
Таким образом, твистлоки — ключевой элемент системы безопасности при транспортировке и хранении контейнеров. Их задача — жёстко зафиксировать контейнер в заданном положении, исключив горизонтальное смещение, соскальзывание и опрокидывание.
Два основных режима работы:

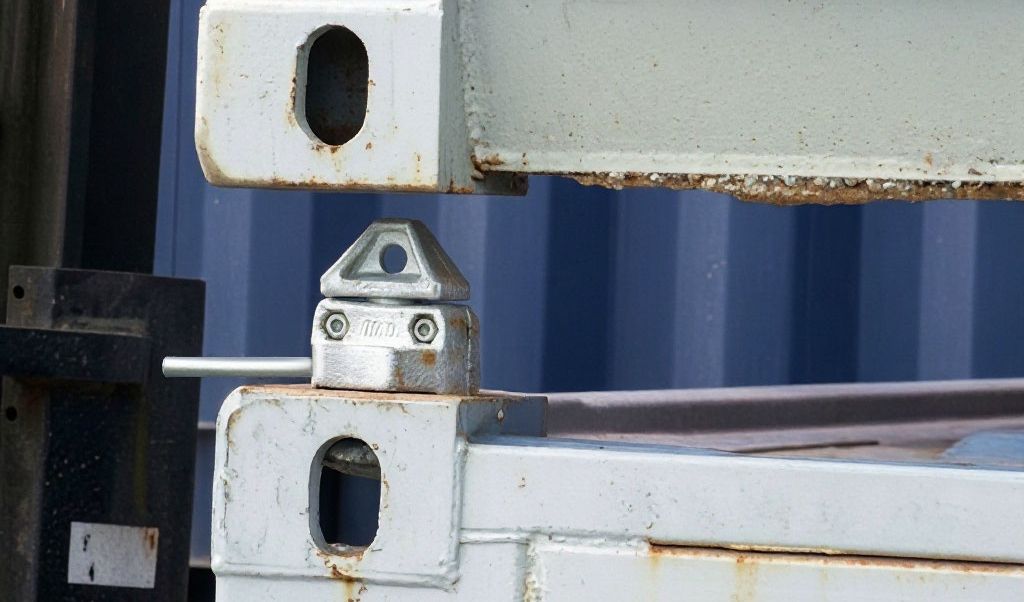

- Внутри штабеля — стопоры соединяют контейнеры друг с другом, проходя через верхние и нижние угловые фитинги соседних ярусов и превращая многоярусную конструкцию в единый монолитный блок.
- На транспортном средстве — стопоры крепят контейнер к платформе, шасси или палубе судна, входя в нижние угловые фитинги контейнера и ответные гнезда крепления на самом транспортном средстве.
Дополнительная функция: твистлоки также применяются в качестве соединительных элементов при подъеме контейнеров грузозахватными приспособлениями.

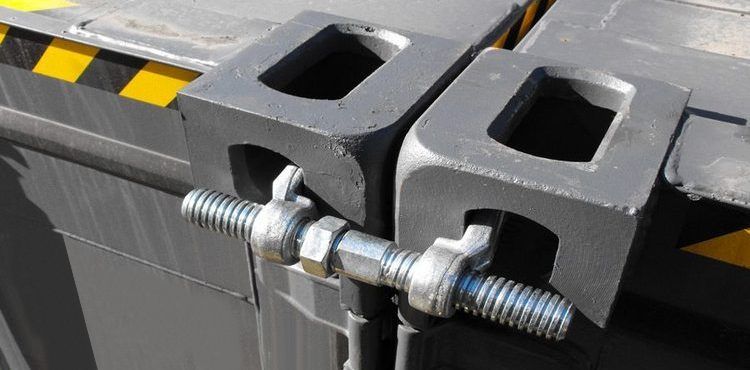

О контейнерных винтовых стяжках читайте в статье: «Бридж-фитинг в креплении контейнеров: что это и как работает?»
Зачем нужна жесткая фиксация ярусов?
Когда контейнеры ставят друг на друга в три, пять и более ярусов, без жесткой связки они превращаются в «карточный домик».
- Безопасность на море: при крене судна или бортовой качке верхние ярусы испытывают колоссальные нагрузки на сдвиг. Твистлоки объединяют разрозненные коробки в единую монолитную конструкцию, распределяя вес и инерцию.
- Защита от «эффекта домино»: падение одного контейнера с высоты 20 метров на палубе судна или в порту гарантированно уничтожит всё вокруг.
- Сохранность груза: жесткая фиксация исключает микросдвиги, которые при длительной транспортировке могут повредить хрупкое содержимое контейнеров.
Какие нагрузки выдерживают поворотные твистлоки? Разбираемся в стандартах и цифрах
Контейнерные твистлоки работают в экстремальных условиях, принимая на себя вес многотонных грузов и силы инерции. Поэтому их характеристики строго регламентированы стандартами.
Основные стандарты
Ключевые документы, определяющие требования к твистлокам:
- ISO 1161 — стандарт на угловые фитинги контейнеров. Твистлок должен входить в отверстие фитинга с определенными допусками.
- ISO 3874 — правила крепления контейнеров, включая требования к прочности и методам испытаний твистлоков.
- Правила классификационных обществ (Российский морской регистр судоходства, CCS, ABS, DNV и др.) — устанавливают нормативы для конкретных условий эксплуатации.
Механика сцепления: как твистлок и угловой фитинг работают в тандеме
Взаимодействие твистлока и углового фитинга — это образец инженерной гармонии. Вместе они образуют универсальную систему соединения, которая удерживает контейнеры любого веса и размера, обеспечивая бесшовную передачу грузов между кораблем, поездом и автотранспортом.
Как это работает на практике:

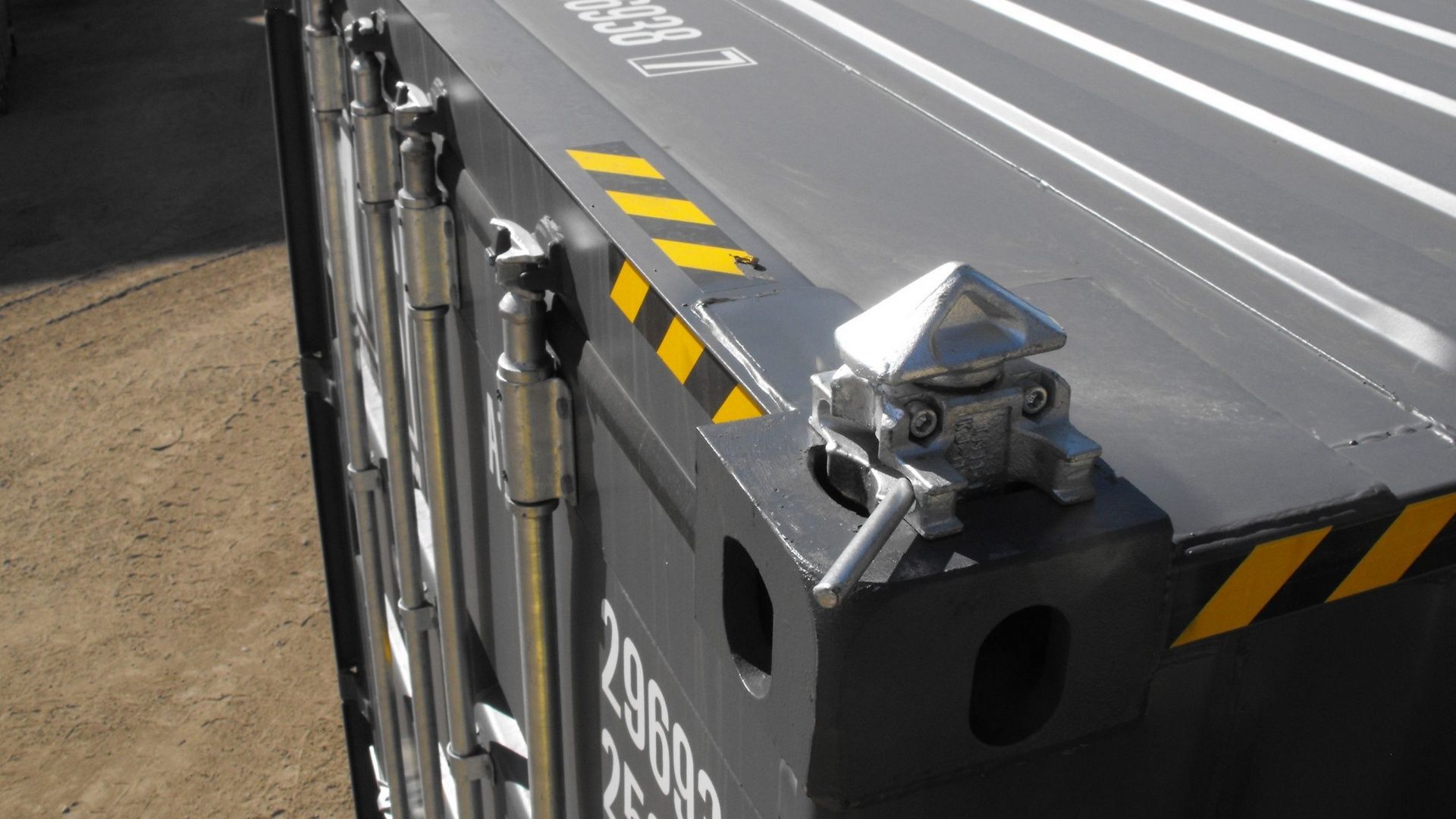

- Точная геометрия: конический наконечник твистлока спроектирован так, чтобы идеально входить в полое отверстие углового фитинга. При повороте ручки конус зацепляется за внутренние стенки, создавая жесткую и надежную связь.
- Универсальность стандарта ISO 1161: размеры и допуски фитингов и ответных частей твистлоков строго регламентированы. Это гарантирует абсолютную совместимость: сертифицированный твистлок любого производителя безупречно сработает с любым контейнером, соответствующим стандарту ISO.
- Монолитность конструкции: эта пара берет на себя колоссальные динамические и статические нагрузки, превращая разрозненные контейнеры в единый, устойчивый груз.
Разрушающая нагрузка: цифры
Стандартный твистлок для контейнеров ISO рассчитан на определенные нагрузки. Вот типичные значения из технической документации производителей и результатов испытаний.

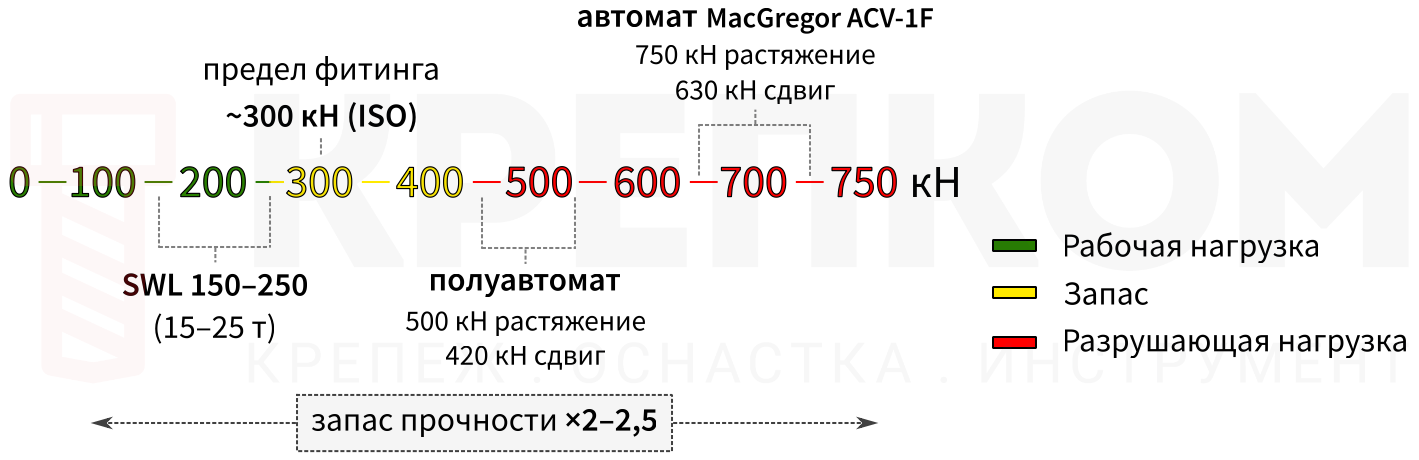

Рабочая нагрузка (SWL) — то, на что твистлок рассчитан в штатной эксплуатации. Для стандартных ручных и полуавтоматических твистлоков обычно составляет от 150 до 250 кН (примерно 15–25 тонн) на разрыв.
Разрушающая нагрузка (Breaking Load) — усилие, при котором твистлок разрушается. Она должна превышать рабочую минимум в 2–2,5 раза, чтобы компенсировать ударные волны при шторме.
- Производитель MacGregor указывает для автоматических твистлоков ACV-1F: разрушающая нагрузка на растяжение 750 кН, на сдвиг — 630 кН.
- Другой производитель заявляет для полуавтоматических моделей разрушающую нагрузку 500 кН на растяжение и 420 кН на сдвиг.
Обратите внимание на важный нюанс: прочность твистлока может быть выше, чем прочность углового фитинга контейнера. Стандарты для фитингов устанавливают испытательную нагрузку около 300 кН, тогда как твистлоки часто испытывают на 500 кН и выше. Это означает, что при экстремальных нагрузках разрушение может произойти не в замке, а в сварных швах вокруг фитинга.
Требования к прочности по ISO 3874
Согласно ISO 3874, требования к нагрузкам контейнерных стопоров с поворотными головками (твистлокам) детально прописаны в Приложении А.
Сопротивление растяжению (на разрыв)

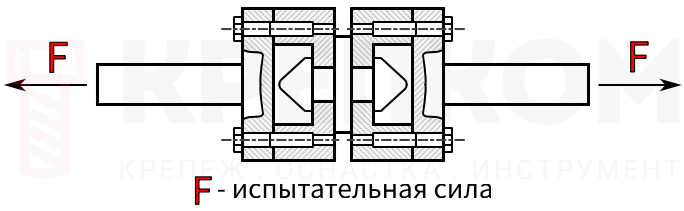

- Стандартные твистлоки: выдерживают нагрузку на растяжение 150 кН без остаточной деформации.
- Стопоры для подъема: рассчитаны на повышенные нагрузки и выдерживают силу растяжения не менее 178 кН, сохраняя идеальную геометрию и функциональность.
Устойчивость к сжатию
При штабелировании контейнеров вес давит на крепеж сверху.

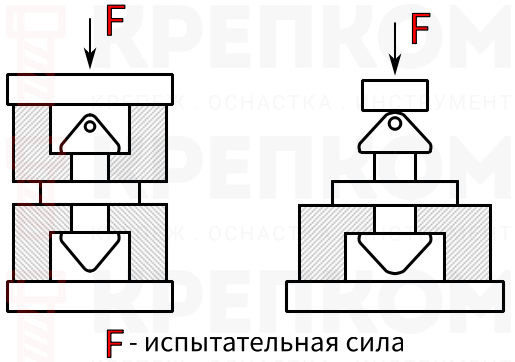

- Промежуточная пластина: выдерживает колоссальную силу сжатия 850 кН.
- Поворотные головки (конусы): рассчитаны на сжатие до 150 кН.
Результат: металл не сминается и не требует замены после снятия нагрузки.
Прочность на срез
При качке судна, торможении поезда или маневрировании фуры возникают мощные боковые нагрузки.

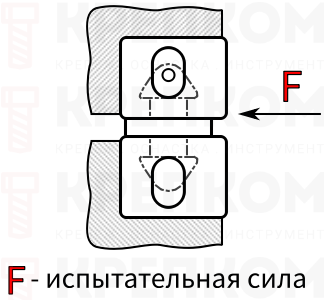

- Выступы стопора: выдерживают перерезывающую силу до 300 кН как в продольном, так и в поперечном направлениях, оставаясь абсолютно целыми.
Ваши преимущества
Покупая сертифицированные твистлоки, вы получаете предсказуемую надежность. Отсутствие остаточных деформаций означает, что крепеж сохраняет свои свойства на протяжении всего срока службы, исключая риск обрыва груза, падения штабеля или простоя техники из-за поломки фурнитуры.
Типы твистлоков: какой выбрать?
Поворот головки может осуществляться вручную, в полуавтоматическом или полностью автоматическом режиме. Выбор зависит от масштабов вашего терминала, типа транспорта и бюджета. Давайте сравним три основные модели.
1. Ручные твистлоки

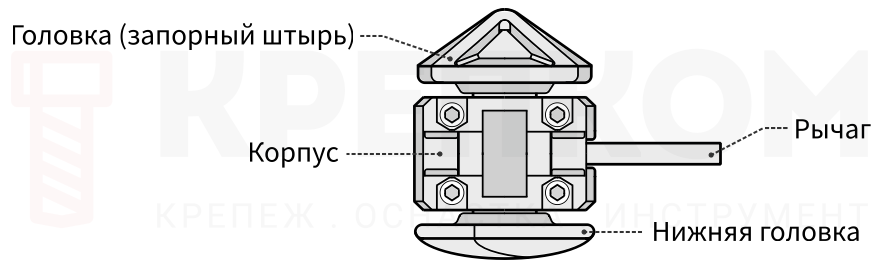

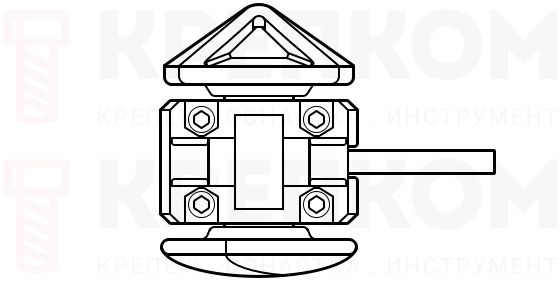

Твистлоки ручного типа снабжены специальной рукояткой (рычагом). Оператор должен вручную сдвинуть и повернуть рычаг для затяжки крепления.
- Плюсы: максимальная надежность (нечему ломаться), возможность визуально контролировать положение замка (по ориентации рукоятки).
- Минусы: высокие затраты на ручной труд, риск травматизма (оператор находится рядом с тяжелым грузом), риск неполного закрытия при спешке.
- Скорость работы: низкая.
- Стоимость: самая низкая на рынке.
- Где применяются: автотранспортные перевозки, небольшие склады, ж/д платформы, где контейнеры обрабатываются поштучно.
2. Полуавтоматические твистлоки

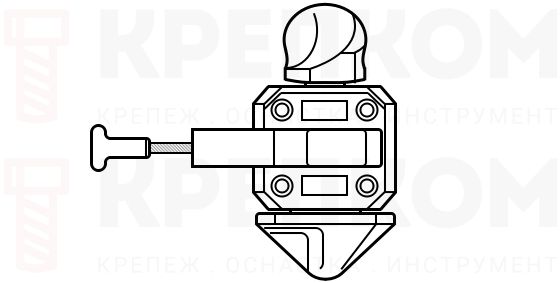

Они очень похожи на ручные, но вместо простого поворота рычага в них используется пружинный механизм, который определяет положение элемента и помогает выровнять его. Однако для окончательного запирания или отпирания полуавтоматического твистлока всё еще требуется непосредственное вмешательство оператора (часто с помощью специального ключа или пульта).
- Плюсы: пружина снижает физическое усилие и износ деталей, скорость работы выше, чем у ручных, меньше риск перекоса при установке.
- Минусы: пружины требуют регулярного обслуживания и замены, участие человека всё еще необходимо.
- Скорость работы: средняя.
- Стоимость: средняя.
- Где применяются: перевалочные узлы со средним грузооборотом, специализированные терминалы.
3. Полностью автоматические твистлоки

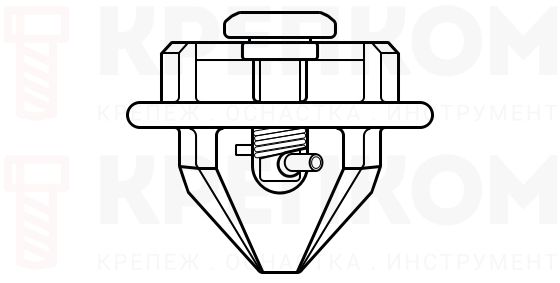

Эти фиксаторы не требуют участия человека. Работа автоматических твистлоков основана на принципе стыковки при опускании контейнера: при точном маневре крана механизм сцепляется автоматически.
- Плюсы: колоссальная скорость обработки судов (контейнеропоток), полная безопасность персонала (люди не находятся в зоне работы крана).
- Минусы: требуют ювелирной точности позиционирования крана, сложная и дорогая система обслуживания, высокие риски выхода из строя электроники/гидравлики.
- Скорость работы: очень высокая.
- Стоимость: очень высокая (как закупка, так и обслуживание).
- Где применяются: крупнейшие морские контейнерные терминалы с высоким грузооборотом.
Нестандартные решения для специализированных задач
Помимо стандартных твистлоков для ISO-угловых фитингов, существует ряд специализированных модификаций:

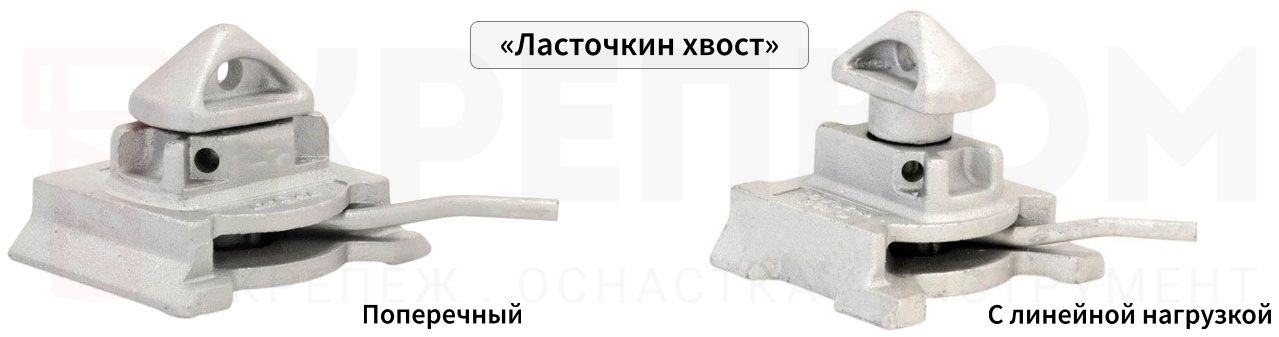

- Нижние вставные замки под основания «ласточкин хвост». Такие замки вставляются в приварные палубные башмаки и фиксируются за счет скоса нижней части. Верхняя головка зацепляется за ISO-фитинг контейнера. Твистлок «ласточкин хвост» может использоваться для фиксации грузов под любыми углами и на любых длинах, обеспечивая невероятную устойчивость к продольным и поперечным сдвигающим нагрузкам.
- Нижние поперечные модификации. Специализированные поперечные твистлоки, которые устанавливаются не вдоль, а поперек оси транспортного средства (в поперечные палубные гнезда). Они критически важны для предотвращения бокового смещения и опрокидывания контейнеров при резких поворотах железнодорожных составов или маневрировании судов.
- Вкручиваемые твистлоки казенного (штыкового) типа. Имеют резьбовую часть (штык), которая намертво вкручивается в посадочные места автомобильных шасси, тралов или специализированных рам. После чего верхняя головка фиксируется в угловом фитинге контейнера. Отличаются повышенной прочностью на разрыв и используются для перевозки сверхтяжелых грузов и спецтехники, где стандартных фитингов может быть недостаточно.
Материалы и покрытия: от чего зависит надежность твистлока
Долговечность твистлока определяется двумя факторами: прочностью материала, из которого изготовлены его несущие части, и качеством защитного покрытия, противостоящего агрессивной среде.
Основной материал. Корпус и конус твистлока обычно изготавливаются из стали (например, 30ХГСА, 40Х, 45ХН), но технология производства может различаться. Распространенный подход — сочетание литой стали для корпуса и кованой стали для конуса: литье обеспечивает сложную геометрию корпуса, а ковка придает конусу повышенную прочность и ударную вязкость.
Защитное покрытие. Стандартом де-факто для морских твистлоков является горячее цинкование. Этот метод создает на поверхности стали прочный цинковый слой, который обеспечивает электрохимическую защиту: даже при повреждении покрытия цинк «жертвует» собой, предотвращая коррозию стали.
