Бридж-фитинг в креплении контейнеров: что это и как работает? Гид для начинающих

Если вы только начинаете погружаться в мир контейнерных перевозок, то наверняка столкнетесь с терминами, которые поначалу могут показаться сложными. Одно из таких понятий — бридж-фитинг (bridge fitting). Сегодня мы простыми словами разберем, что это за крепление, для чего оно нужно и как работает.

Что такое бридж-фитинг и зачем он нужен

Представьте себе морское судно, на палубе которого штабелями стоят сотни тяжелых контейнеров. Во время шторма корабль раскачивается, и силы, действующие на груз, колоссальны. Чтобы соседние контейнеры в верхних ярусах не начали «гулять», не биться друг о друга и не свалиться за борт, их нужно надежно скрепить между собой. Вот для этого и служит бридж-фитинг (также известный как мостовая стяжка, стяжной фитинг или bridge clamp).

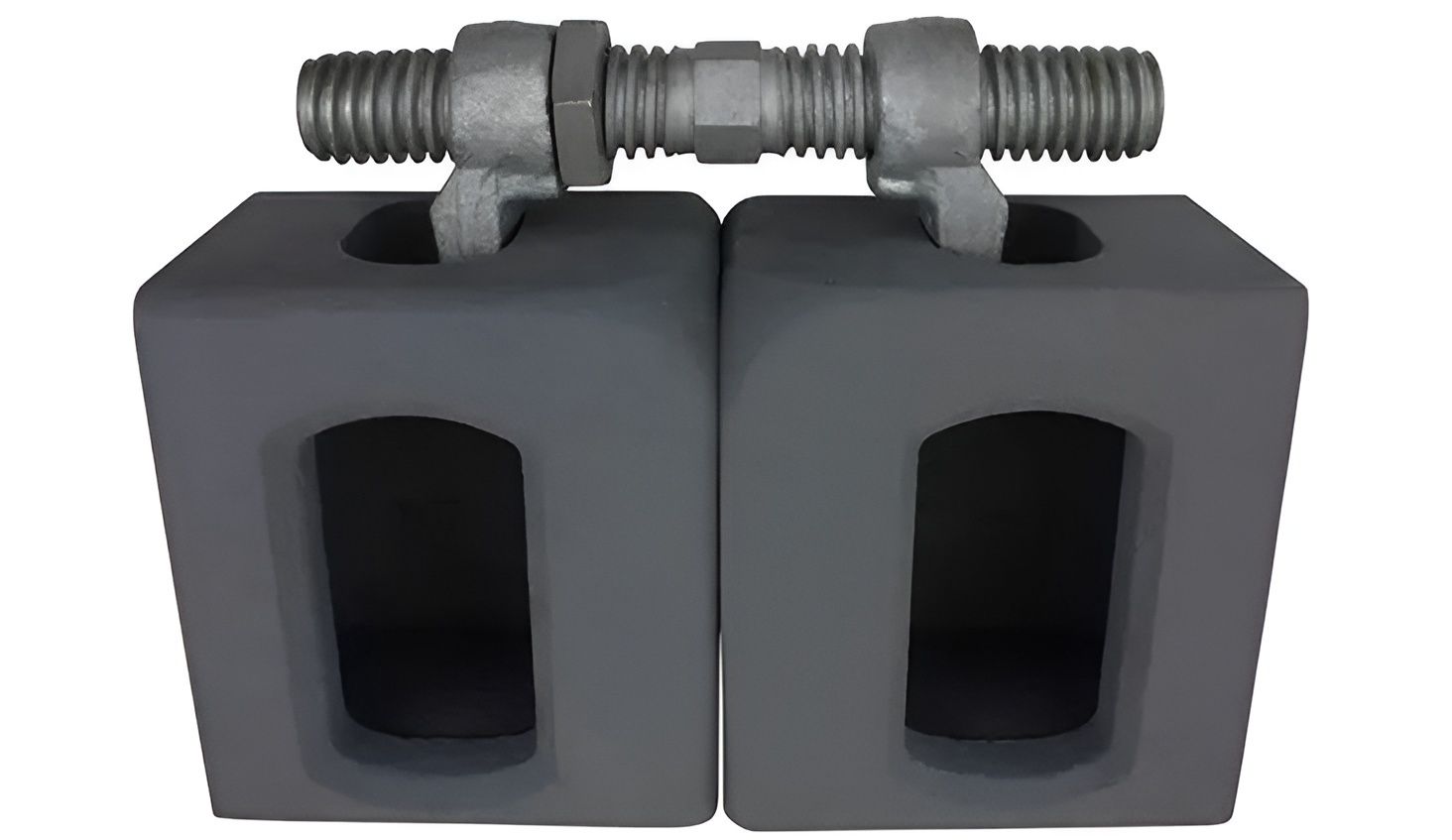

По сути, это контейнерная винтовая стяжка, которая соединяет соседние контейнеры в горизонтальной плоскости. Она превращает отдельные единицы в единый жесткий блок, который устойчив к штормовой качке, вибрациям и ветровым нагрузкам. Без таких стяжек верхние ярусы контейнеров были бы крайне нестабильны, что создавало бы серьезную угрозу для всей конструкции и экипажа.

Кстати, область применения бридж-фитингов не ограничивается морем. Их также активно используют:

• На железнодорожных платформах — для фиксации контейнеров при перевозке.

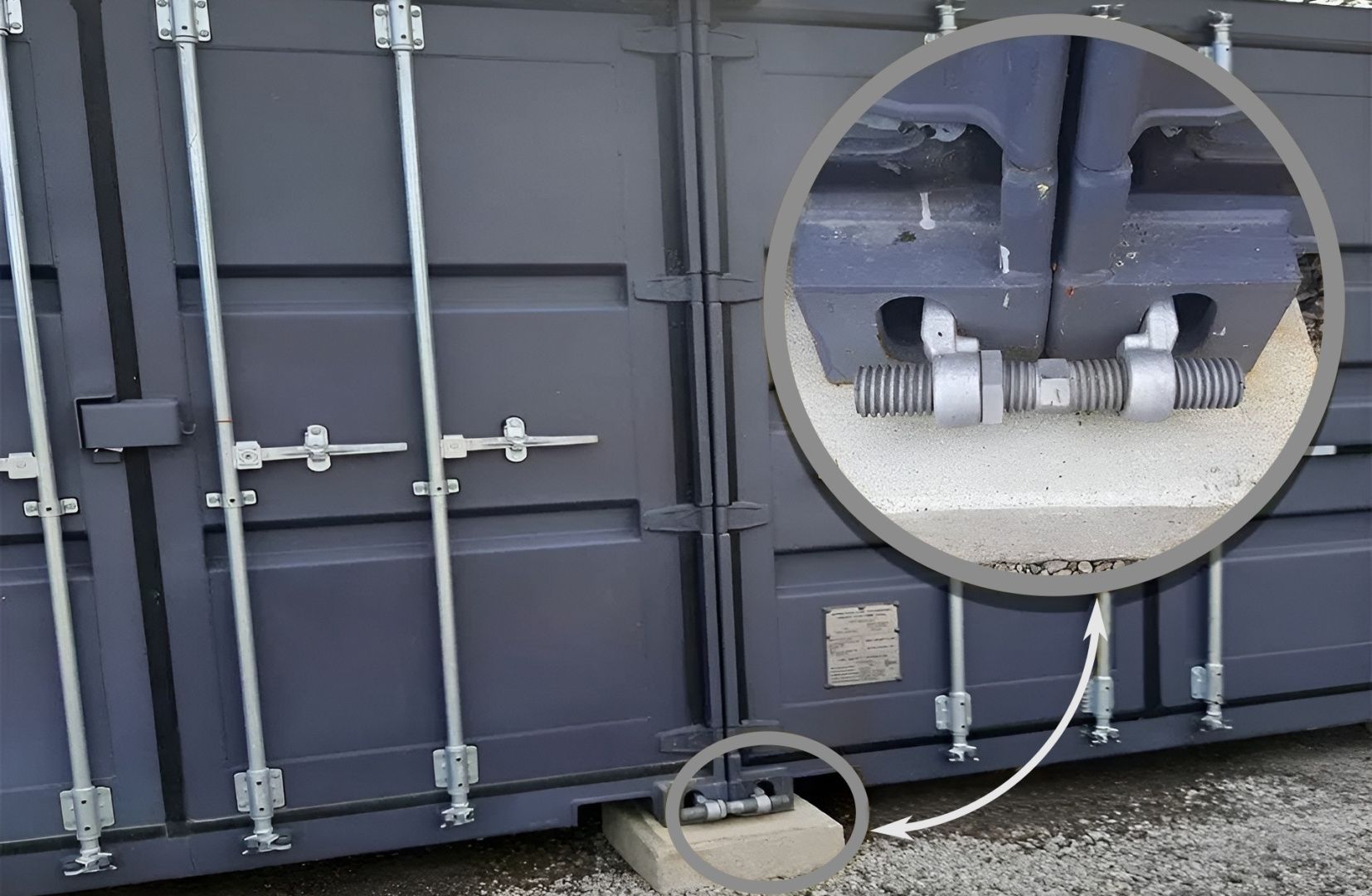

• На складских терминалах — для жесткого соединения контейнеров при штабелировании.
• В модульном строительстве — для возведения временных сооружений и городков из блок-контейнеров.

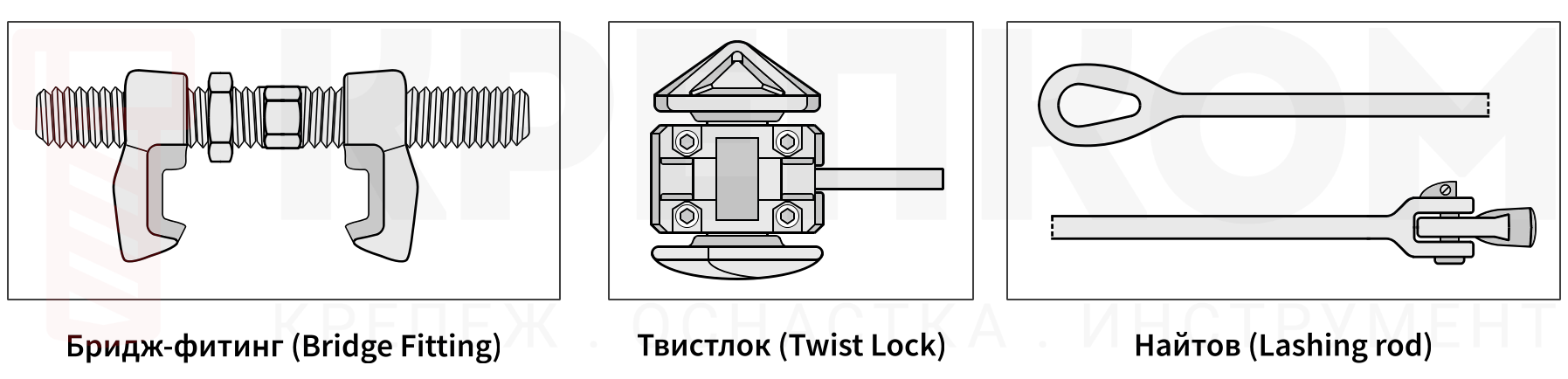

Бридж-фитинг, твистлок и найтов: разбираемся в терминологии

Новичкам бывает сложно понять, чем отличаются друг от друга все эти устройства. Давайте разберем главные элементы системы крепления контейнеров.

• Бридж-фитинг (Bridge Fitting): это горизонтальная стяжка. Его задача — соединять два контейнера, стоящие рядом (бок о бок или торцом друг к другу). Он работает «на растяжение и сжатие», не давая соседним контейнерам расходиться или сталкиваться.
• Твистлок (Twist Lock): это вертикальный замок. Он служит для соединения контейнеров, установленных друг на друга. Твистлок вставляется в угловые фитинги нижнего контейнера, после чего его фиксируют поворотом рукоятки, намертво сцепляя два яруса.
• Найтов (Lashing rod): съемное средство крепления (лашинги-прутки). Крепится к верхнему угловому фитингу контейнера и к специальным обухам на палубе или люках. Работает на растяжение, удерживая верхние ярусы от смещения вперед, назад и вбок.

Главное отличие бридж-фитинга от твистлока в том, что твистлок работает по вертикали, а бридж-фитинг — по горизонтали.

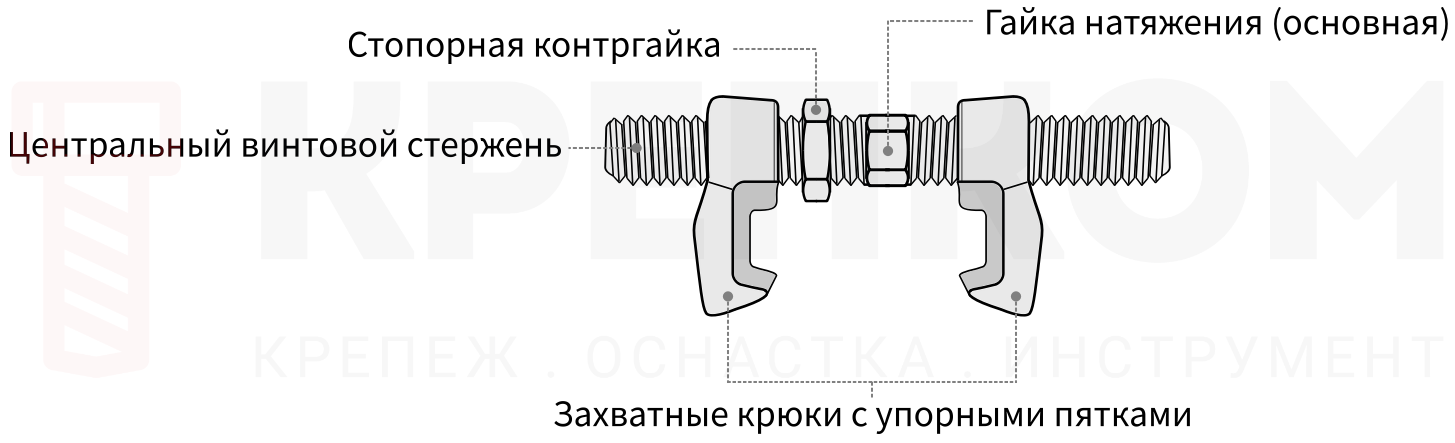

Как устроена винтовая стяжка для контейнеров

Конструкция бридж-фитинга гениальна в своей простоте и надежности.

Основные элементы:

1. Винтовой механизм с двусторонней резьбой и центральной гайкой. Именно он создает то самое стягивающее усилие, удерживающее контейнеры друг с другом.
2. Два массивных стальных захвата (крюка). Их форма идеально повторяет геометрию отверстий в стандартизированных угловых отливках контейнеров (ISO corner castings), гарантируя плотную и безлюфтовую посадку.
3. Контргайка. Казалось бы, маленькая деталь, но именно она страхует соединение от самооткручивания во время многочасовой вибрации и качки, сохраняя усилие стяжки на всем протяжении рейса.

Технические характеристики

При выборе стяжки для контейнеров важно понимать простую закономерность: ее габариты и вес напрямую отражают ее возможности. Основное различие между моделями — их длина, а точнее, максимальное расстояние между контейнерами, которое они могут стянуть. Диапазон межцентровых расстояний составляет 190–830 мм, что перекрывает большинство типовых задач на судне или терминале.

Весовые категории распределяются следующим образом:

• Компактные модели: 2,2–3,4 кг.
• Средние и крупные: 3,0–8,8 кг.
• Усиленные компрессионные: 8,2–10 кг.
• Нестандартные длинномерные версии: до 25 кг.

Бридж-фитинги классифицируются как силовой такелаж повышенной ответственности. Их ключевые прочностные параметры регламентированы:

• SWL (на растяжение и срез): ≥ 50 кН.
• Разрывная нагрузка (BL): ≥ 100 кН.
• SWL на сжатие (для усиленных компрессионных моделей): ≥ 200 кН.

Как правильно выбрать и установить контейнерную стяжку

Выбор сводится к определению нужного вам размера. Для этого достаточно измерить расстояние между угловыми фитингами соседних контейнеров. Если зазор до 280 мм — выбирайте стандартную стяжку. Если больше — вам понадобится модель на 380 мм или с расширенным зевом.

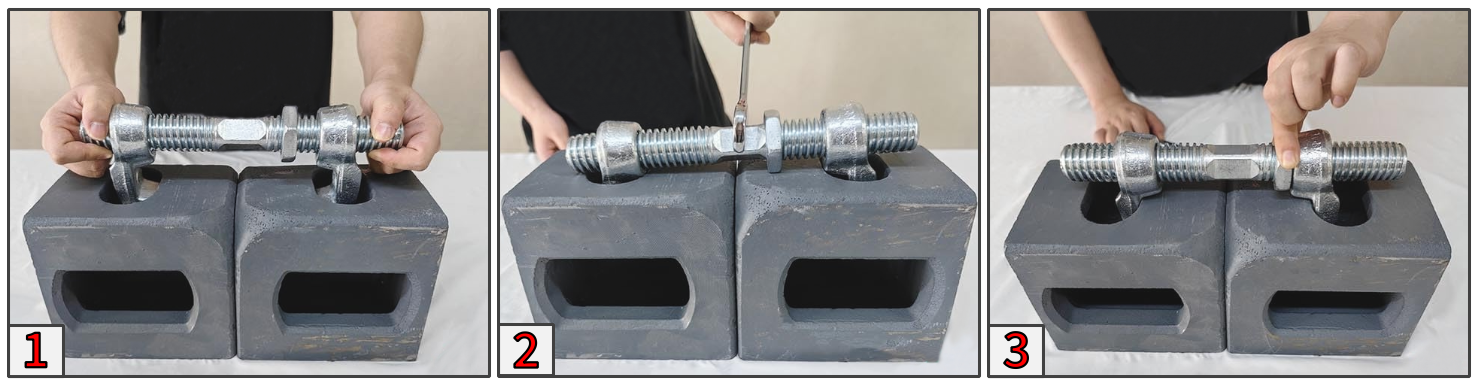

Установка проходит в несколько простых шагов:

1. Вставьте зацепы фитинга в отверстия угловых отливок соседних контейнеров.
2. С помощью торцевого ключа (на 50 мм) начните вращать центральную гайку, сводя зацепы вместе. Затягивайте до полного устранения зазора.
3. Самый важный шаг — зафиксируйте контргайку! Это предотвратит ослабление крепления в пути.

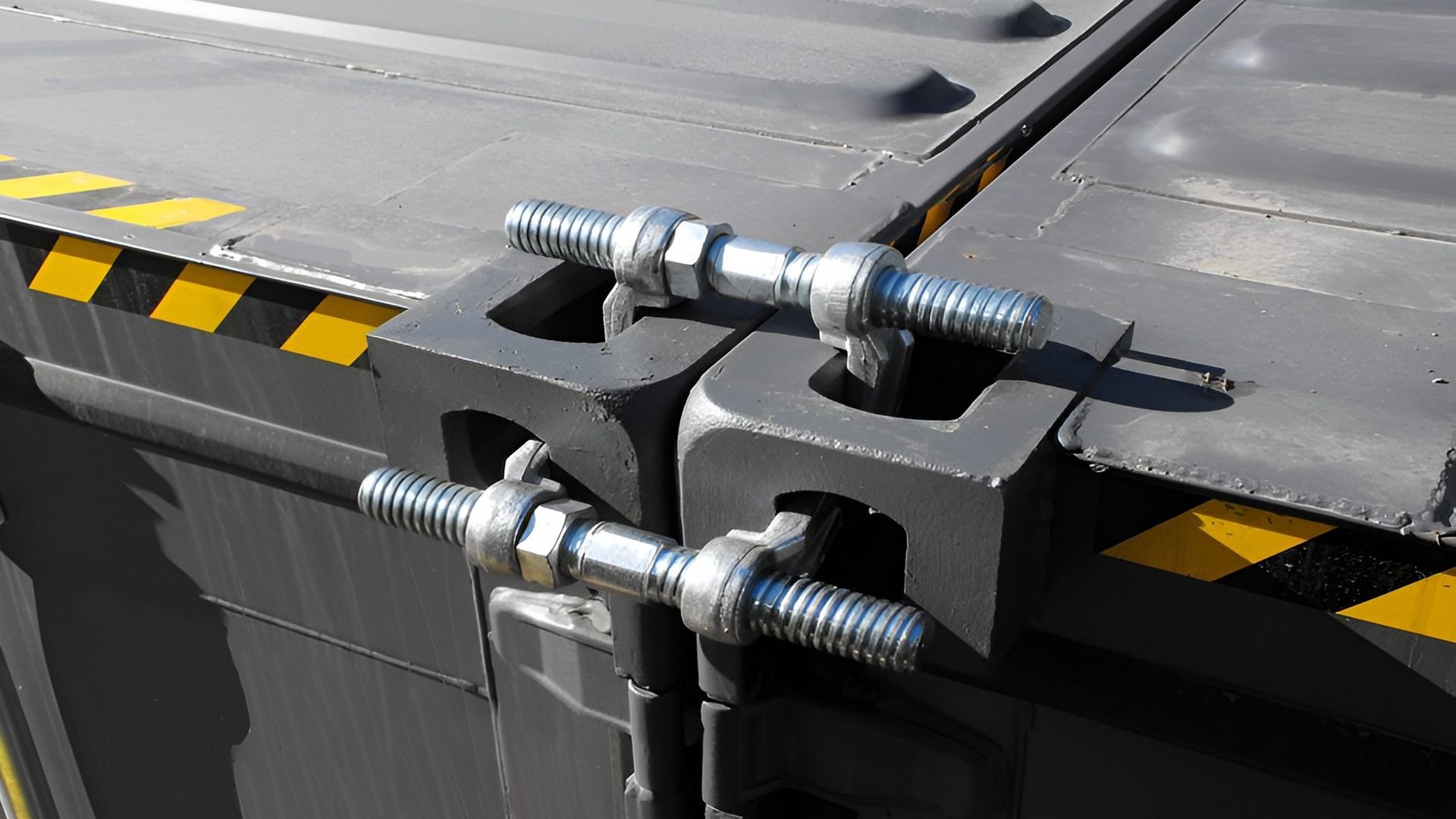

Результат - контейнеры притягиваются друг к другу с колоссальной силой. Создаваемое усилие стягивания может достигать 10 тонн, что полностью исключает даже микросмещения блоков. Соседние контейнеры превращаются в единый жесткий монолит, который не боится ни штормовой качки, ни вибраций.

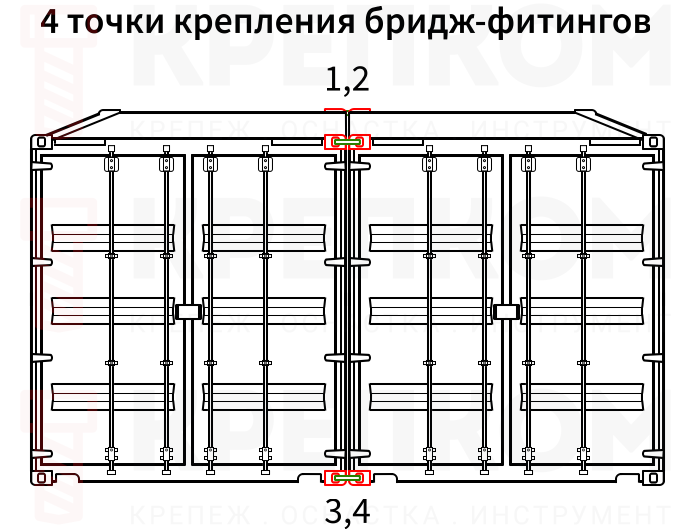

Сколько бридж фитингов нужно для крепления?

Чтобы безопасно состыковать стандартные транспортные контейнеры по горизонтали без зазоров и перекосов, необходимо использовать 4 стяжных фитинга (по одному в каждом углу).

Преимущества использования

• Быстрая установка и демонтаж — не требует специального инструмента
• Многоразовое использование — прочная конструкция стяжки служит годами
• Регулируемая ширина захвата — адаптируется под небольшие отклонения в размерах
• Надежность — выдерживает экстремальные морские условия
• Универсальность — совместимость со всеми контейнерами типа ISO

Из чего делают надежные фитинги для контейнера?

Морская среда беспощадна к металлу. Качество материала определяет, выдержит ли контейнерная стяжка шторм или рассыплется от ржавчины.

• Марка стали: качественные бридж-фитинги изготавливают из высокопрочной литой стали (Casting Steel) или конструкционной стали (например, сталь 45). Это обеспечивает необходимую прочность на разрыв и сопротивление ударным нагрузкам.
• Антикоррозийное покрытие:

1. Электрооцинковка: дешевый вариант. Быстро разрушается в соленой морской воде, неприемлем для ответственных морских перевозок.
2. Горячее цинкование (Hot-dip galvanized): золотой стандарт. Сталь погружается в ванну с расплавленным цинком, создавая толстый, стойкий к истиранию и коррозии защитный слой.
3. Специальные сплавы: в экстремальных условиях могут применяться фитинги из нержавеющей стали, но их высокая стоимость ограничивает массовое использование.

Сертификация бридж-фитингов: гарантия безопасности в море

Стяжные фитинги, как ответственный элемент системы крепления контейнеров на морских судах, должны иметь документальное подтверждение своего качества и прочности. Это не бюрократическая формальность, а залог безопасности груза и судна.

Кто сертифицирует бридж-фитинги?

Сертификацию выполняют независимые классификационные общества — авторитетные организации, которые устанавливают технические стандарты и контролируют их соблюдение в судоходной отрасли. Наличие сертификата одного из этих обществ означает, что продукция успешно прошла строгие испытания на соответствие международным нормам.

Основные классификационные общества:

• Российский морской регистр судоходства (РМРС) — ведущее классификационное общество в России. Сертификат РМРС особенно важен для судов, ходящих под российским флагом или работающих в сложных климатических условиях.
• American Bureau of Shipping (ABS) — американское классификационное общество, активно участвующее в разработке стандартов для систем крепления контейнеров, включая использование специализированного ПО для расчета нагрузок.
• DNV GL (ныне DNV) — одно из крупнейших в мире классификационных обществ, образованное слиянием норвежского Det Norske Veritas и немецкого Germanischer Lloyd. Правила GL для систем крепления контейнеров устанавливают строгие требования к испытаниям замков и стяжек.
• Другие общества: Bureau Veritas (BV), Nippon Kaiji Kyokai (NK/NKK), Korean Register (KR), Registro Italiano Navale (RINA), China Classification Society (CCS), Lloyd's Register (LR) — все эти организации также признаются в международной практике.

На многих мостовых креплениях могут стоять маркировки сразу нескольких классификационных обществ, например, «ABS, DNV GL, CCS». Это говорит о высоком уровне контроля и том, что продукция признана на ведущих рынках мира. Компании-производители вправе указывать сертификацию своих стяжек в сопроводительной документации.

Сертификация — это система защиты от рисков. Классификационные общества, такие как ABS, прямо указывают, что все элементы крепления на судне должны соответствовать минимальным требованиям прочности. Без сертификата невозможно доказать, что бридж-фитинг выдержит заявленную нагрузку в условиях шторма.

На практике сертификат классификационного общества часто является обязательным требованием судовладельцев и страховых компаний. Он обеспечивает юридическую и финансовую защиту, подтверждая, что ответственность за качество оборудования несет независимая и авторитетная организация.

Как продлить срок службы бридж-фитингов: профилактика дешевле катастрофы

Бридж-фитинг — это не вечный элемент. Как и любой такелаж, работающий в агрессивной морской среде, он требует внимания и ухода. Но есть хорошая новость: регулярная профилактика обходится в разы дешевле, чем замена утерянного груза или ликвидация последствий аварии. Вот несколько простых, но критически важных правил, которые помогут вашим стяжкам служить долго и надежно.

Профилактика — это не затраты, это инвестиции в безопасность рейса и сохранность груза. Не существует понятия «допустимый риск». Если есть сомнения — бракуйте. Стоимость одной стяжки несоизмерима со стоимостью контейнера, его содержимого, экологическим ущербом и репутацией компании.

Заключение

Бридж-фитинг — это не просто метиз, а ключевой элемент безопасности в контейнерной логистике. Его правильный выбор, установка и регулярный уход напрямую влияют на сохранность груза, целостность судна и репутацию перевозчика. Помните: экономия на качестве и сертификации стяжек — это риск, который в море не прощает ошибок. Инвестируйте в надежное крепление, и оно окупится спокойствием каждого рейса.
