Что такое экстрактор для болтов?

Когда болт вкручен «намертво», попытка его извлечь может закончиться «слизанными» гранями или поврежденным шлицем. Существует эффективное решение, как выкрутить испорченный метиз. Необходимо взять сверло, дрель и воспользоваться подходящим экстрактором. Узнайте, как правильно выбрать и использовать этот инструмент.

Принцип действия экстрактора

Экстрактор — это специальный инструмент, предназначенный для извлечения обломанных болтов, шпилек или винтов, застрявших в резьбовых отверстиях. При правильном использовании он обеспечивает надежный зацеп за поврежденную деталь, что позволяет аккуратно выкрутить ее без повреждения резьбы. Экстракторы применяются как в профессиональной среде особенно часто в — автосервисах. Но нередки случаи, когда экстрактор может понадобиться в домашних условиях, например, разборке мебели в процессе переезда.

Устройство и особенности инструмента

Экстрактор представляет собой металлический стержень, чаще всего конусной формы с обратной (левосторонней) резьбой. При вращении против часовой стрелки он входит в предварительно высверленное отверстие в сломанном болте, заклинивается и одновременно начинает выкручивать застрявший элемент. Хвостовик инструмента чаще всего шестигранный, что позволяет его закрепить в шуруповерте или в аналогичном механическом инструменте. Качественный экстрактор должен изготавливается из прочной и износостойкой стали, так как он испытывает значительное усилие при работе.

Подготовка к извлечению сломанного крепежа

Перед тем как приступить к работе, необходимо обработать сломанный винт:

• Очистить зону от грязи, масла и ржавчины;
• Нанести проникающую смазку или антикоррозийный состав и подождать недолго;
• Убедиться, что поверхность вокруг сломанного элемента ровная — это важно для соосности при сверлении;
• Выбрать подходящий экстрактор и комплект сверл по металлу.

Пошаговый процесс работы экстрактором

1. Разметка центра

Начните с разметки центра сломанного болта с помощью керна. Центровка особенно важна: экстрактор должен находиться строго по оси болта, иначе инструмент не зафиксируется, а резьба может быть повреждена.

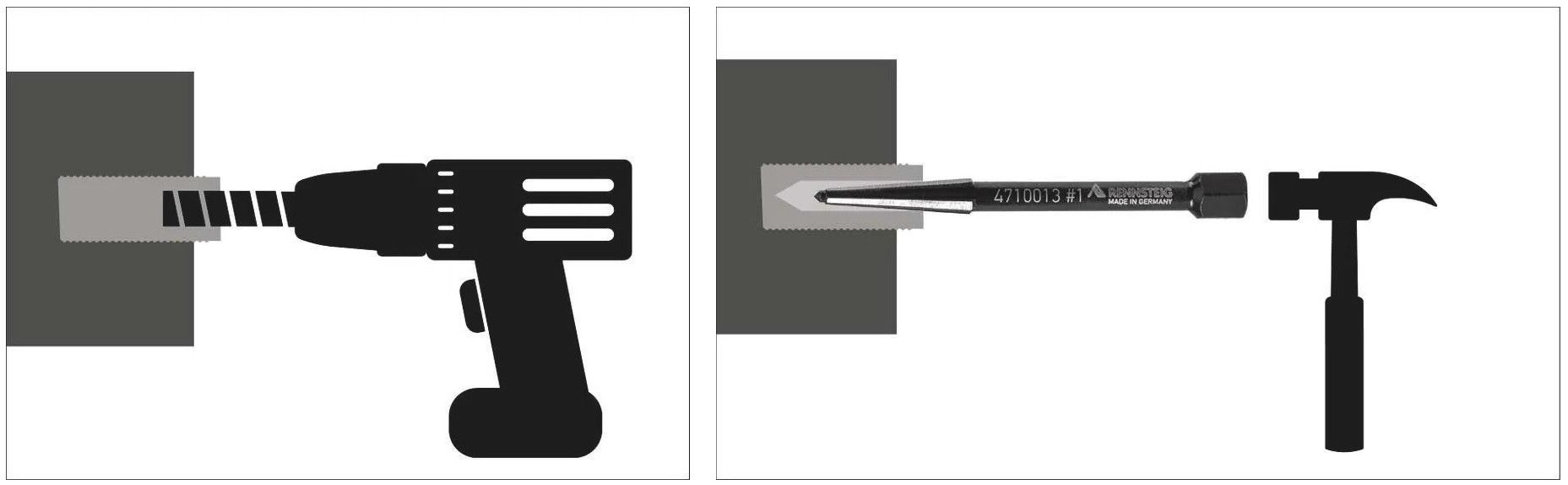

2. Сверление отверстия

Просверлите по центру углубление в теле болта. Начинайте с малого диаметра, затем при необходимости рассверлите отверстие до нужного — оно должно быть меньше диаметра экстрактора, чтобы стенки болта не были слишком тонкими. Рекомендуется сохранять как минимум треть от толщины стенок крепежа. Глубина отверстия — не менее 2–3 витков экстрактора.

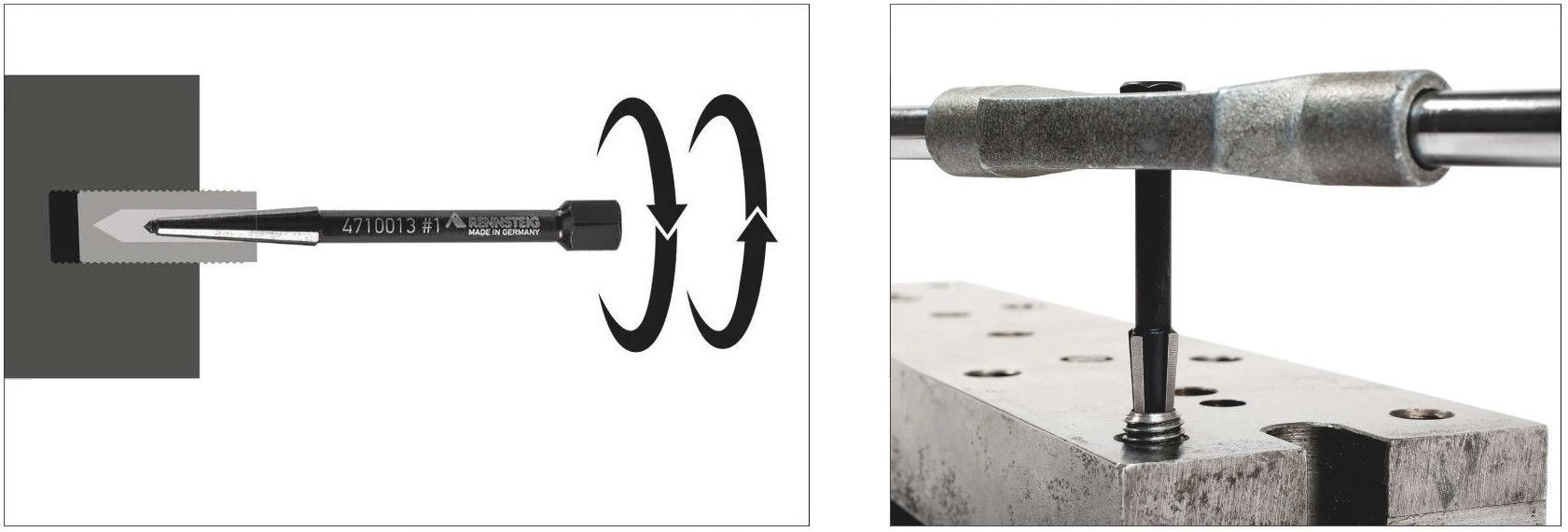

3. Установка экстрактора

Вставьте экстрактор в отверстие, слегка постучите по нему молотком (если это не винтовой тип) — это обеспечит надежное заклинивание инструмента в теле болта. Затем с помощью воротка или держателя начните плавно вращать экстрактор против часовой стрелки. При вращении его грани врежутся в металл, и инструмент начнет выкручивать винт.

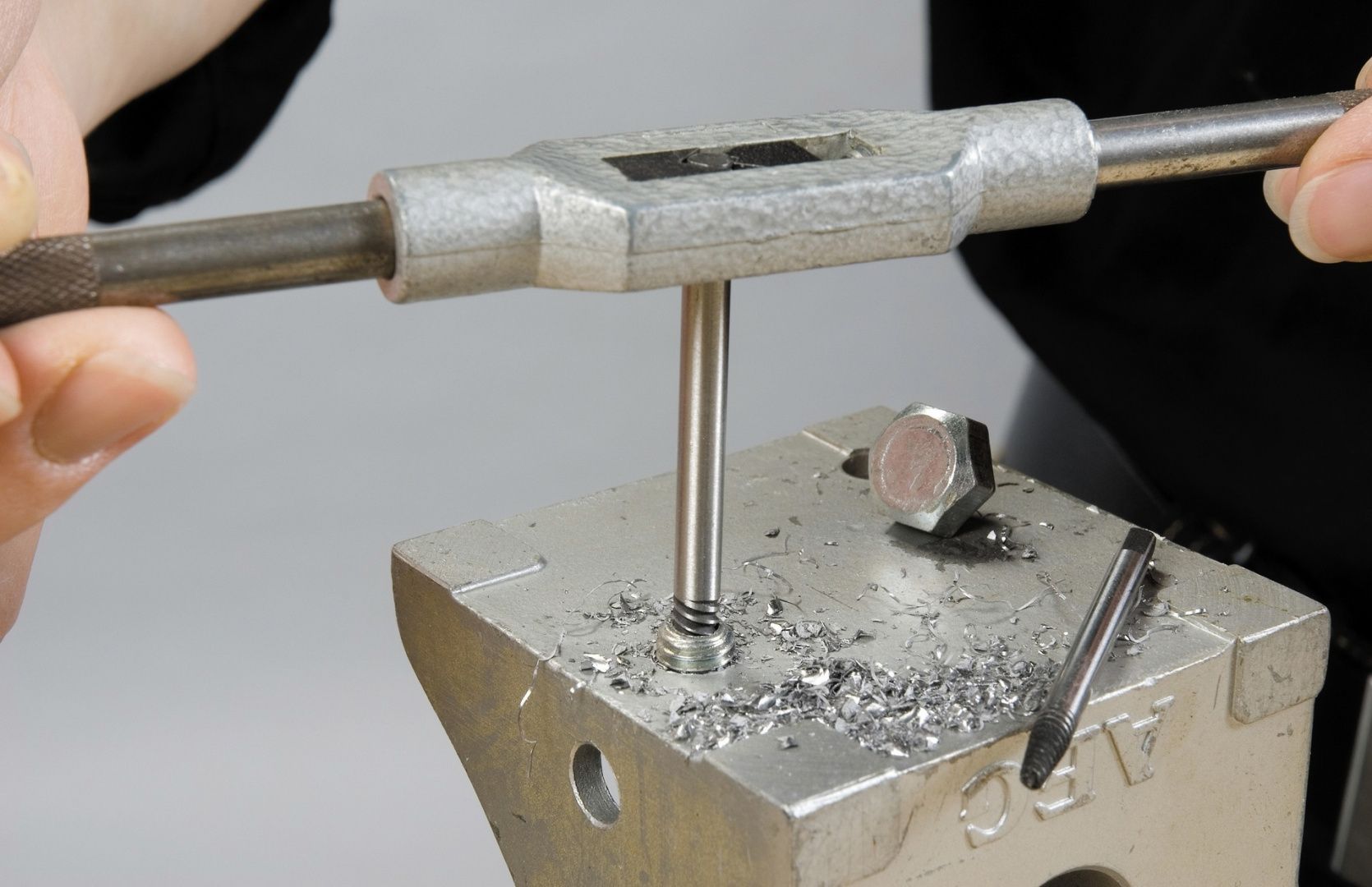

4. Извлечение детали

Если все сделано правильно, болт начнет вращаться и выйдет из отверстия вместе с экстрактором. Иногда может потребоваться приложить усилие — в таком случае стоит действовать аккуратно, избегая резких рывков, чтобы не повредить экстрактор.

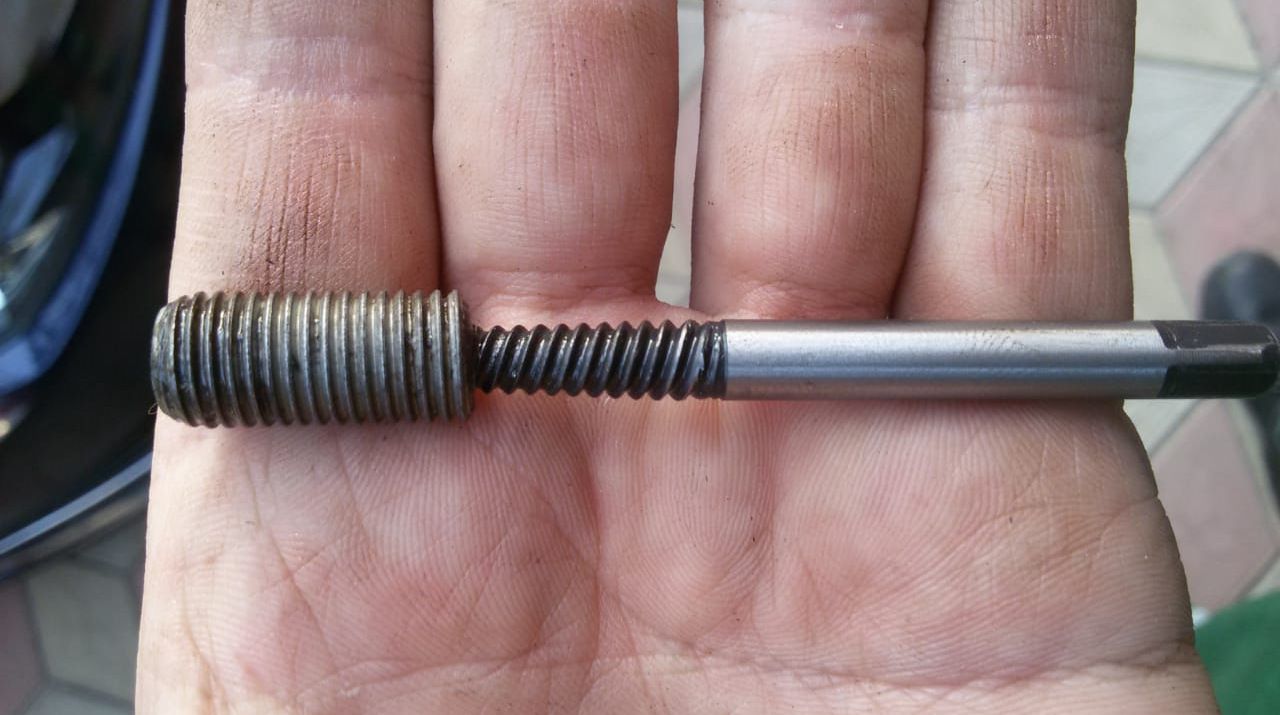

5. Удаление болта с экстрактора

После извлечения, остаток болта необходимо снять с инструмента. Это можно сделать вручную или зажав экстрактор в тиски (предварительно обернув его мягкой тканью) и аккуратно выкрутив остаток крепежа газовым ключом.

Полезные рекомендации при работе

• Выбирайте экстрактор максимально возможного диаметра, подходящего под просверленное отверстие. Это увеличит силу зацепления.
• Не прикладывайте избыточное усилие. Если экстрактор заклинит или сломается в теле болта, извлечь его будет крайне трудно.
• Используйте охлаждающие жидкости при работе с твердыми металлами — это предотвратит перегрев инструмента.
• Внимание к материалам: если болт из более твердого материала, чем экстрактор, высок риск поломки инструмента.
• После удаления болта проверьте состояние резьбы в отверстии. При необходимости, восстановите ее с помощью метчика.

Виды экстракторов

Экстракторы для сломанных болтов и винтов представлены несколькими основными типами, каждый из которых подходит для конкретных условий работы. Ключевыми разновидностями являются: клиновидные, стержневые и винтовые (спиральные). Различаются они как конструктивно, так и по принципу фиксации в теле поврежденного крепежа.

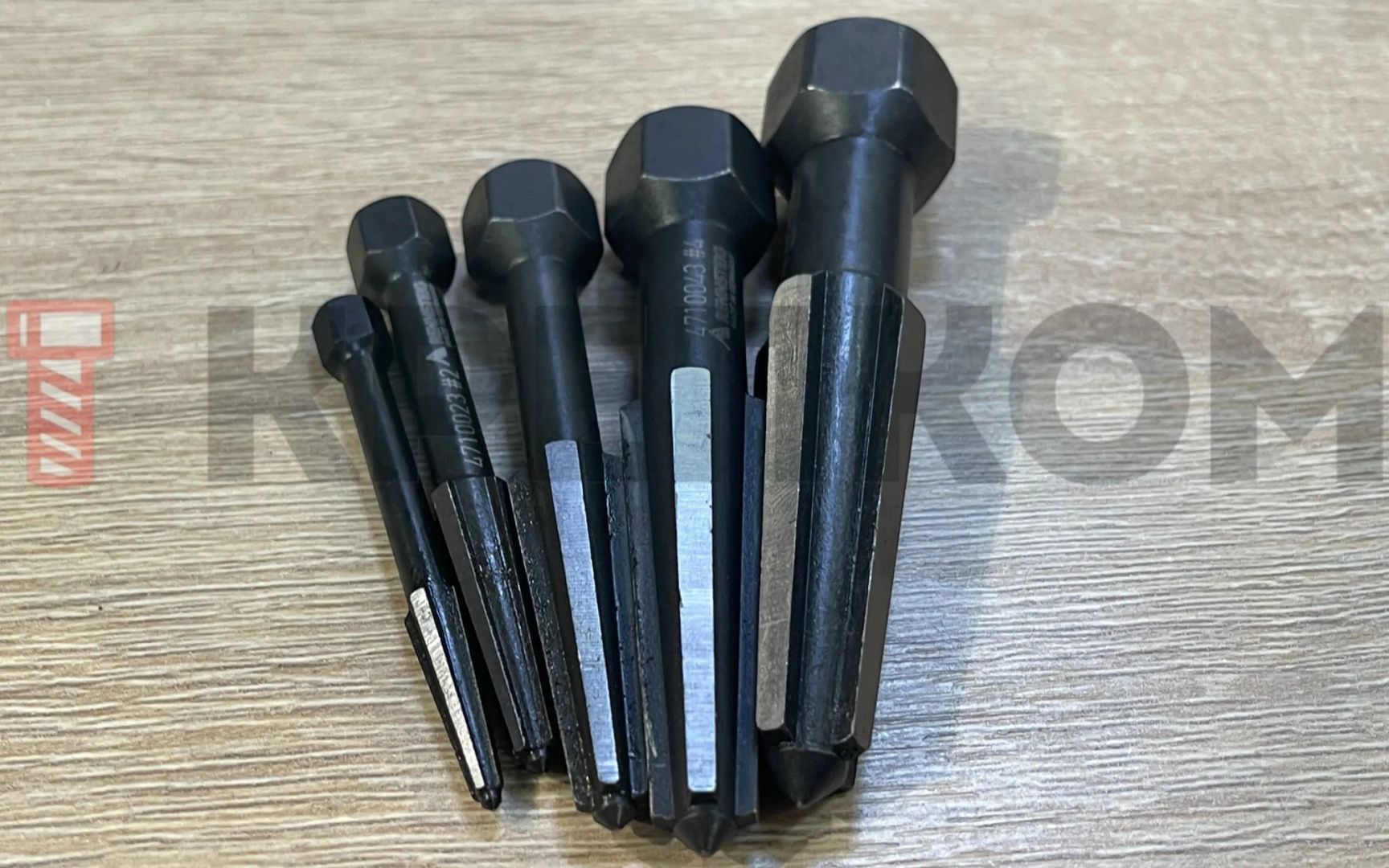

Клиновидные экстракторы

Клиновидный экстрактор имеет рабочую часть в виде конуса с прямолинейными гранями. Применение его предельно просто: в заранее просверленное по центру отверстие в сломанной детали экстрактор вбивается молотком, после чего поворачивается гаечным ключом для извлечения остатка крепежа.

Универсальность заключается в том, что этот инструмент подходит как для правой, так и для левой резьбы. Однако клиновидный экстрактор требует высокой точности при сверлении — отверстие должно быть строго по оси. После использования могут возникнуть трудности с извлечением самого экстрактора из обломка, особенно если зацеп был плотным.

Стержневые экстракторы

Стержневые модели во многом аналогичны клиновидным, но вместо конуса с гранями они имеют цилиндрическую форму с острыми ребрами. Такие экстракторы также забиваются внутрь болта, фиксируются за счет заклинивания и вращаются гаечным ключом. Их преимуществом является более плотный зацеп, но извлечение экстрактора из остатка винта после использования часто оказывается непростой задачей.

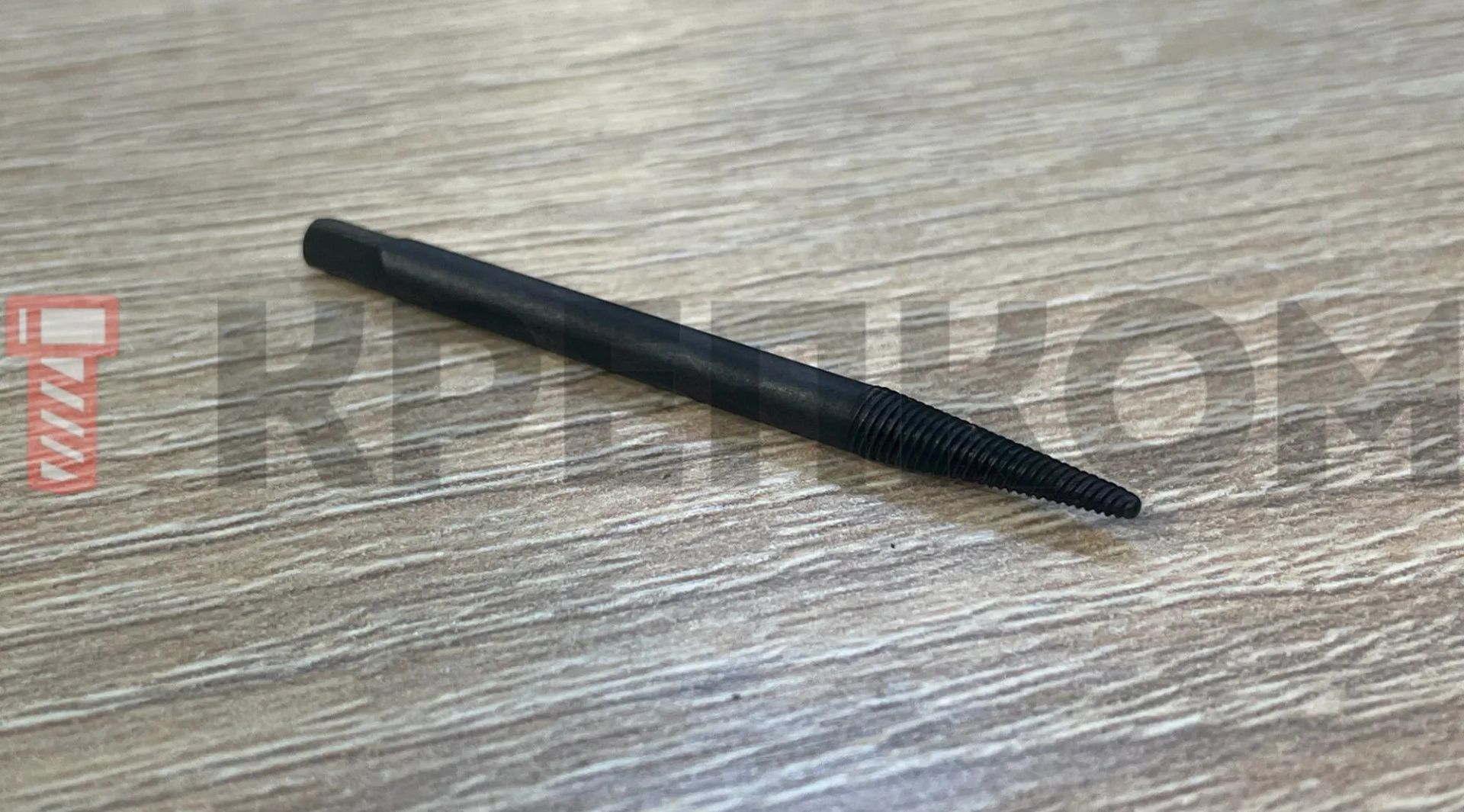

Винтовые (спиральные) экстракторы

Это самый популярный и эффективный тип экстрактора, рабочая часть которого представляет собой конус с нарезанной левой резьбой. Используется в комплекте со сверлом: сначала в теле сломанного болта сверлится отверстие, затем экстрактор вкручивается против часовой стрелки. При вращении он плотно входит в металл, заклинивается и одновременно начинает выворачивать застрявшую деталь. Спиральные экстракторы отличаются надежностью, обеспечивают максимальный контакт с внутренними стенками.

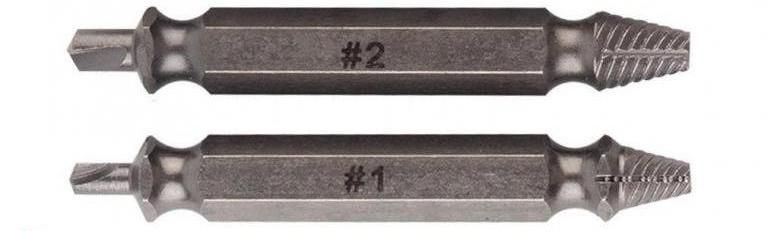

Шлицевые экстракторы

Реже встречающийся, но весьма полезный вариант — шлицевой экстрактор, конструктивно напоминающий отвертку. Его преимущество — простота использования: он просто вбивается в остаток крепежа и используется для извлечения крепежных элементов с высоким уровнем износа (до 90–95%). Это универсальное решение, особенно если не требуется сверление или если болт частично выступает над поверхностью.

Особенности выбора экстракторов

При выборе экстрактора важно учитывать несколько факторов: материал, конструкцию, форму, тип резьбы и производителя. В первую очередь, качественный экстрактор должен быть изготовлен из высокопрочной закаленной стали, способной выдерживать значительные усилия при извлечении закисших, прикипевших или сломанных болтов. Прочность, твердость и устойчивость к коррозии — ключевые характеристики, определяющие надежность и долговечность инструмента.

Ключевые критерии выбора

Лучшие экстракторы изготавливаются из хромованадиевой стали, прошедшей термообработку. Такой инструмент не ломается под нагрузкой, не деформируется и устойчив к износу. На рынке представлены и более дешевые варианты, часто китайского производства, которые формально маркируются как «инструментальная сталь», но на деле быстро выходят из строя. Чтобы не столкнуться с подделкой, важно покупать продукцию надежных брендов, заслуживших доверие у профессионалов.

Универсальными считаются клиновидные и стержневые модели — их можно использовать как для правой, так и для левой резьбы, а винтовые (спиральные) экстракторы обеспечивают более надежное сцепление.

Перед выбором экстрактора необходимо определить размер и тип сломанного крепежа, а также материал, в который он врезан. Например, для обработки нержавеющей стали или каленых болтов нужен более прочный инструмент. Также важен угол заклинивания, глубина посадки и точность центровки при сверлении — от этого зависит успех всей операции.

4. Комплектация и хранение

На практике часто требуется не один, а несколько экстракторов под разные размеры, поэтому рекомендуется приобретать наборы.

Рекомендации по работе с экстракторами

Если вы регулярно работаете с крепежом — будь то автомобили, станки или крупногабаритная техника — целесообразно приобрести набор экстракторов разных размеров и типов. Такие комплекты позволяют выбрать оптимальный инструмент под конкретный болт, а наличие футляра облегчает хранение и транспортировку. Для редкого бытового использования можно ограничиться одной-двумя универсальными моделями.

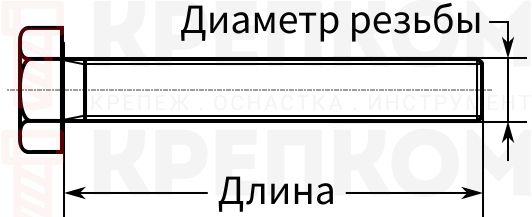

Определение размера болта

Перед тем как выбрать экстрактор, необходимо определить диаметр и длину крепежа. Обычно эта информация указана на головке болта или может быть измерена вручную. Если болт уже сломан, определите его диаметр по резьбе или с помощью подходящих измерительных инструментов. В автомобильных сервисах также следует учитывать, с каким типом крепежа предстоит работать — колесным, тормозным, выхлопным, шпильками подвески, болтами двигателя или генератора. Например, для работы в ограниченном подкапотном пространстве используются компактные экстракторы.

Не экономьте на инструменте

Слабый, некачественный экстрактор может сломаться внутри болта — и тогда извлечение остатка становится почти невозможным. Особенно опасны экстракторы из дешевых и неподходящих сталей, которые легко ломаются при неравномерной нагрузке. Выбирайте модели из закаленной хромованадиевой стали, желательно с полированной рабочей кромкой и антикоррозийным покрытием.

Точность сверления — основа успеха

Перед тем как использовать экстрактор, крайне важно просверлить отверстие точно по центру обломка болта. Неправильная центровка приведет к нескольким проблемам:

• Невозможно будет увеличить диаметр отверстия без риска задеть резьбу;
• Крутящий момент будет распределяться неравномерно, увеличивая риск поломки экстрактора;
• Возрастает давление на одну сторону, и инструмент может заклинить в теле болта.

Рекомендуется начинать с малого сверла и постепенно увеличивать диаметр до нужного, строго контролируя глубину и направление сверления. Если есть возможность, используйте центровочные втулки или керны для точной разметки.

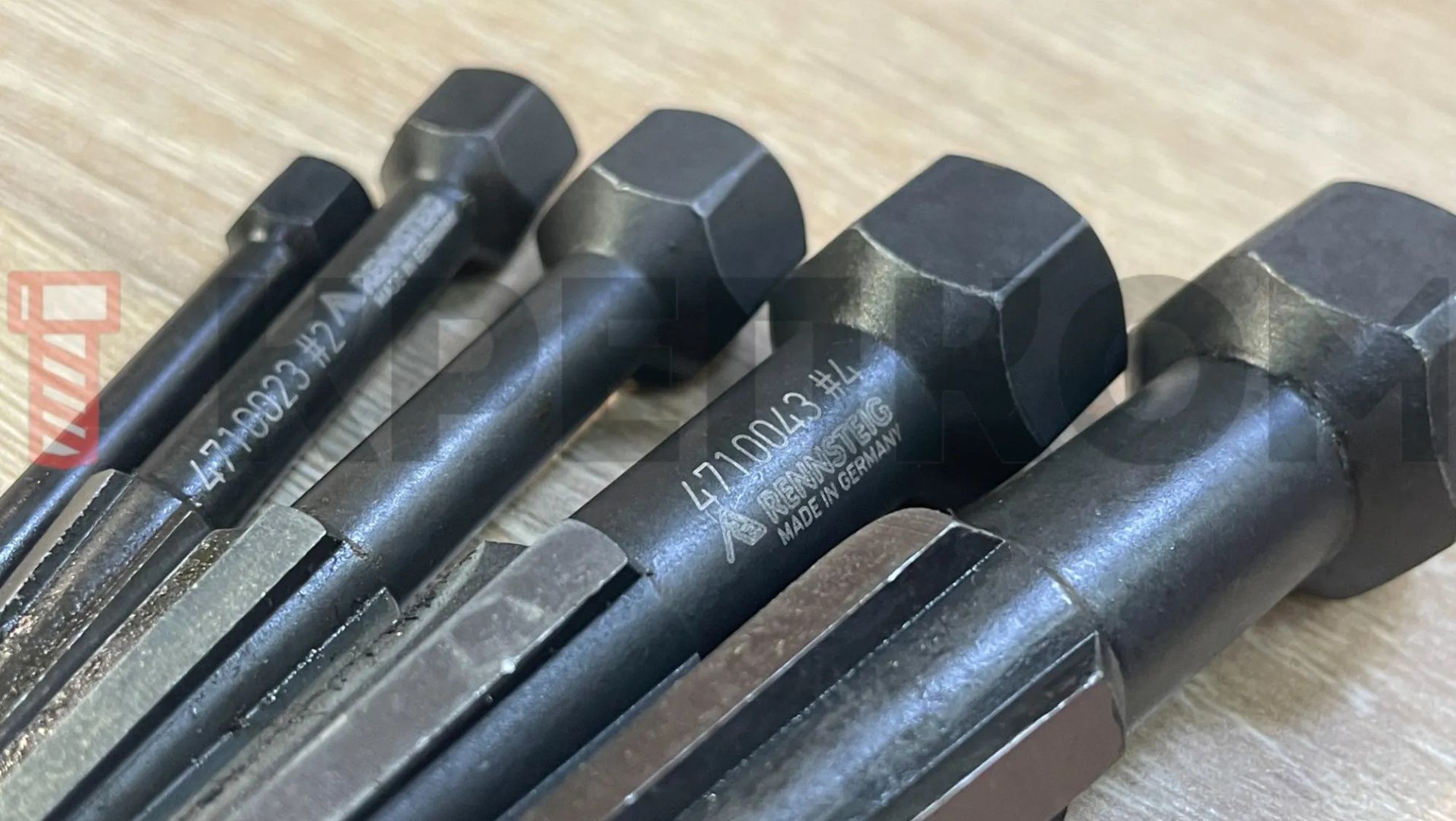

Пример профессионального выбора — Rennsteig RE-4719013

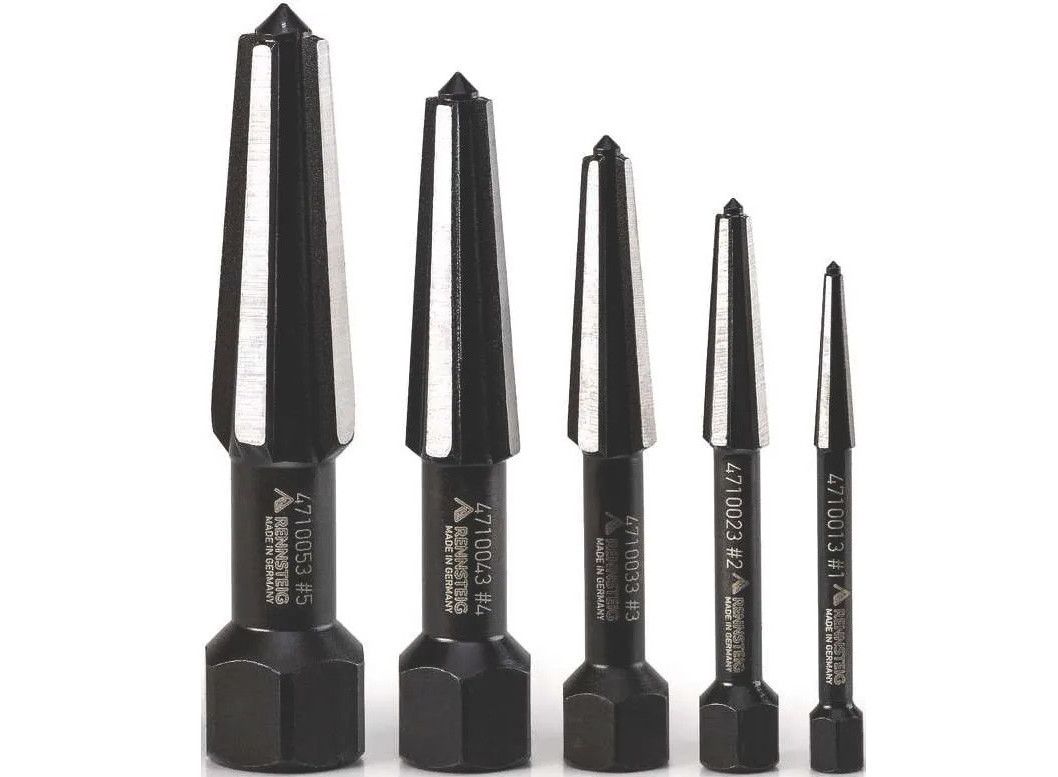

Один из наиболее удачных вариантов на рынке — набор экстракторов Rennsteig RE-4719013. Это комплект из 5 специализированных инструментов, предназначенных для профессионального извлечения обломанных болтов и винтов без повреждения резьбы и поверхности детали.

Особенности модели:

• Материал: экстракторы изготовлены из масложестко закаленной хромованадиевой стали, что гарантирует высокую прочность и устойчивость к излому.
• Конструкция: каждая вывертка имеет две режущие кромки и шестигранную головку для удобного захвата инструментом, например, гаечным ключом или воротком.
• Универсальность: подходят как для правой, так и для левой резьбы, что делает набор максимально гибким в применении.
• Форма: клиновидная конструкция способствует надежному заклиниванию внутри обломка.
• Комплектация: металлический кейс для безопасного хранения и транспортировки. Вес набора — 0,44 кг.
• Диапазон размеров: экстракторы рассчитаны на работу с резьбой от М5-М6 до М16-М20, что покрывает широкий спектр стандартных болтов.

Благодаря высокому качеству исполнения и продуманному дизайну, Rennsteig RE-4719013 широко используется в автосервисах, ремонтных мастерских, производстве и строительстве. Это решение для тех, кто не хочет рисковать с дешевыми аналогами и предпочитает инструменты, проверенные временем.

Вывод

Подбирая экстрактор, ориентируйтесь на качество стали, соответствие диаметру и типу крепежа, а также удобство использования и хранения. Надежные инструменты, такие как Rennsteig, не только повышают шанс на успешное извлечение обломков, но и сохраняют целостность соединения, предотвращая повреждение дорогостоящих деталей. В этом случае — экономия времени, усилий и нервов гарантирована.
