В ассортименте «Крепком» стало больше призматических, сегментных и клиновых шпонок для надёжного соединения валов со ступицами, шестернями, шкивами, муфтами и другими деталями вращающихся механизмов.
В каталоге представлены шпонки разных типоразмеров по стандартам DIN и ГОСТ. Они применяются в машиностроении, станочном и приводном оборудовании, редукторах, электродвигателях, насосах и других механизмах для передачи крутящего момента и предотвращения проворачивания деталей относительно вала.
В обновлённый ассортимент вошли три востребованных типа: призматические DIN 6885, сегментные DIN 6888 и клиновые врезные DIN 6887.
Призматические шпонки DIN 6885
Призматические шпонки DIN 6885, форма A имеют прямоугольное сечение и округлённые торцы. Они широко применяются в соединениях «вал–ступица», в редукторах, электродвигателях, насосах, шкивах, шестернях и приводных механизмах. Рабочими поверхностями при передаче нагрузки являются боковые грани шпонки. Небольшая глубина паза позволяет меньше ослаблять вал. В каталоге «Крепком» представлены шпонки DIN 6885 формы A, соответствующие ГОСТ 23360-78, исполнение 1.
Сегментные шпонки DIN 6888
Сегментные полукруглые шпонки DIN 6888 устанавливаются во фрезерованный паз вала и способны автоматически выравниваться при монтаже. Благодаря глубокому залеганию они устойчивы к срезанию и выдавливанию и подходят для узлов, работающих при высоких скоростях, вибрациях и переменных нагрузках. Такие шпонки применяются в электродвигателях, приводах, насосах, станочном оборудовании и механизмах с коническими валами. Шпонки соответствуют стандартам DIN 6888, ГОСТ 24071-97 и ISO 3912-77.
Клиновые врезные шпонки DIN 6887
Клиновые врезные шпонки DIN 6887 с головкой предназначены для плотной фиксации деталей на валу. Верхняя грань имеет уклон 1:100, а головка облегчает демонтаж шпонки. Клиновое соединение позволяет воспринимать не только крутящий момент, но и осевую нагрузку, предотвращая смещение детали вдоль вала. Такие шпонки применяются для фиксации ступиц, муфт, шестерён, колёс, шкивов и других деталей. DIN 6887 имеет аналоги ISO 774 и ГОСТ 24068-80.

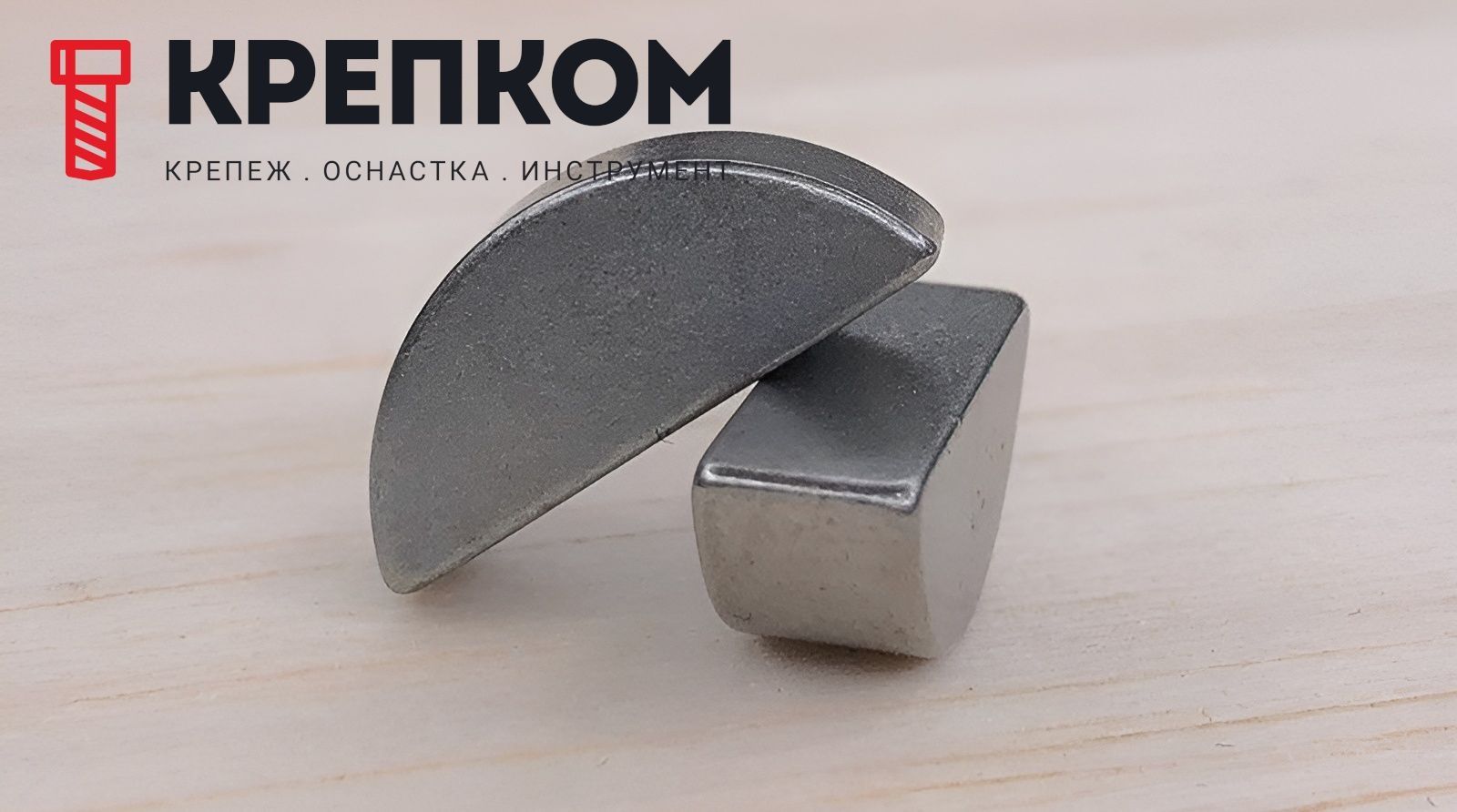

Сегментные шпонки DIN 6888

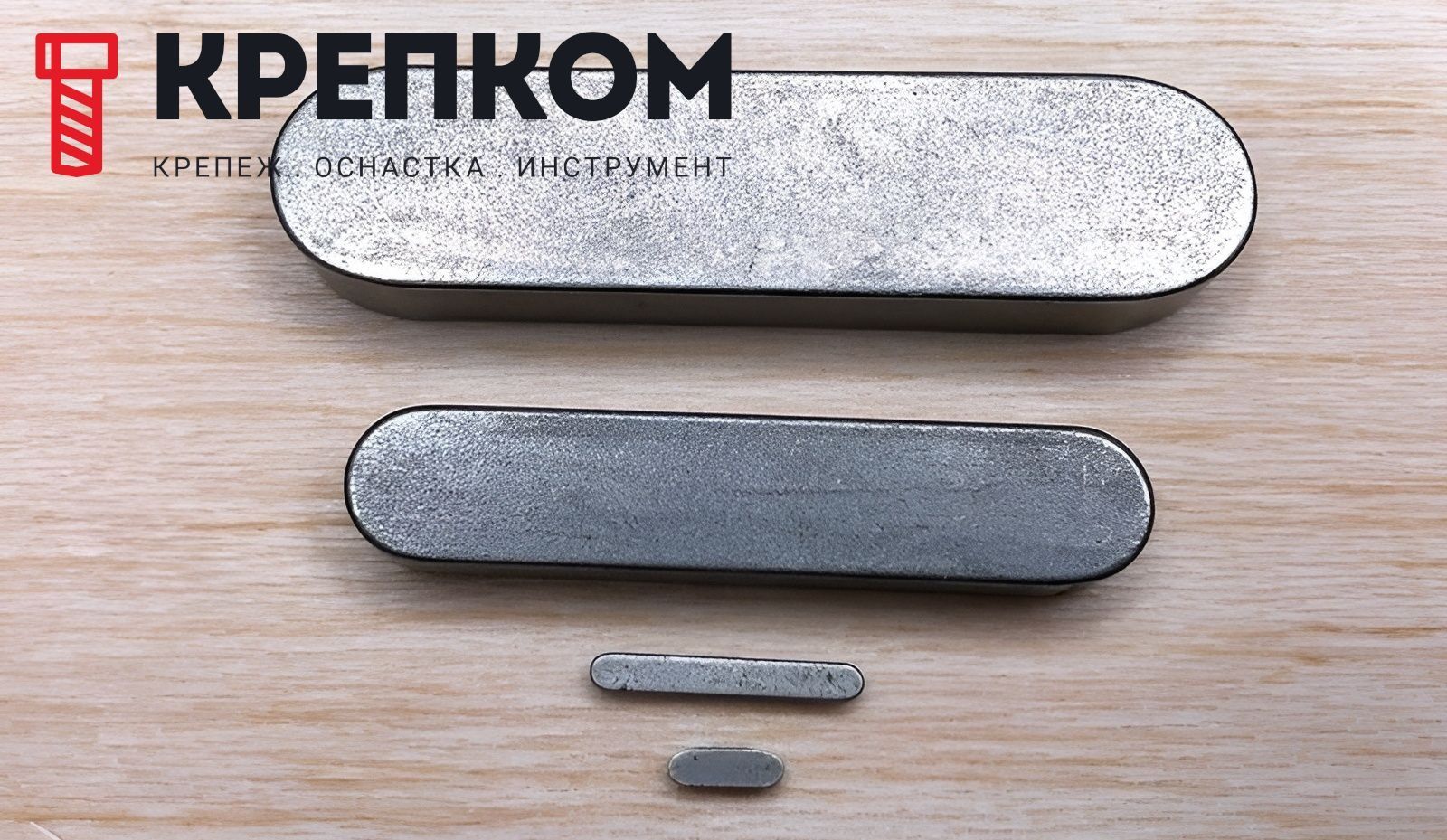

Призматические шпонки DIN 6885
Какую шпонку выбрать?
Призматические DIN 6885 — универсальный вариант для большинства соединений валов и ступиц.
Сегментные DIN 6888 удобны при монтаже и подходят для компактных узлов, высоких скоростей и вибрационных нагрузок.
Клиновые DIN 6887 используют там, где требуется плотная посадка и фиксация детали не только от проворачивания, но и от осевого смещения.
При подборе необходимо учитывать тип шпонки, её ширину, высоту и длину, а также размеры пазов вала и ступицы.
Новые типоразмеры уже в каталоге
В разделе «Шпонки» каталога «Крепком» можно выбрать призматические, сегментные и клиновые шпонки нужного стандарта и типоразмера для ремонта, производства и комплектации промышленного оборудования.
Перейдите в каталог, выберите подходящее исполнение и размер. Если возникнут сложности с подбором, специалисты «Крепком» помогут определить подходящий вариант по параметрам вашего соединения.
