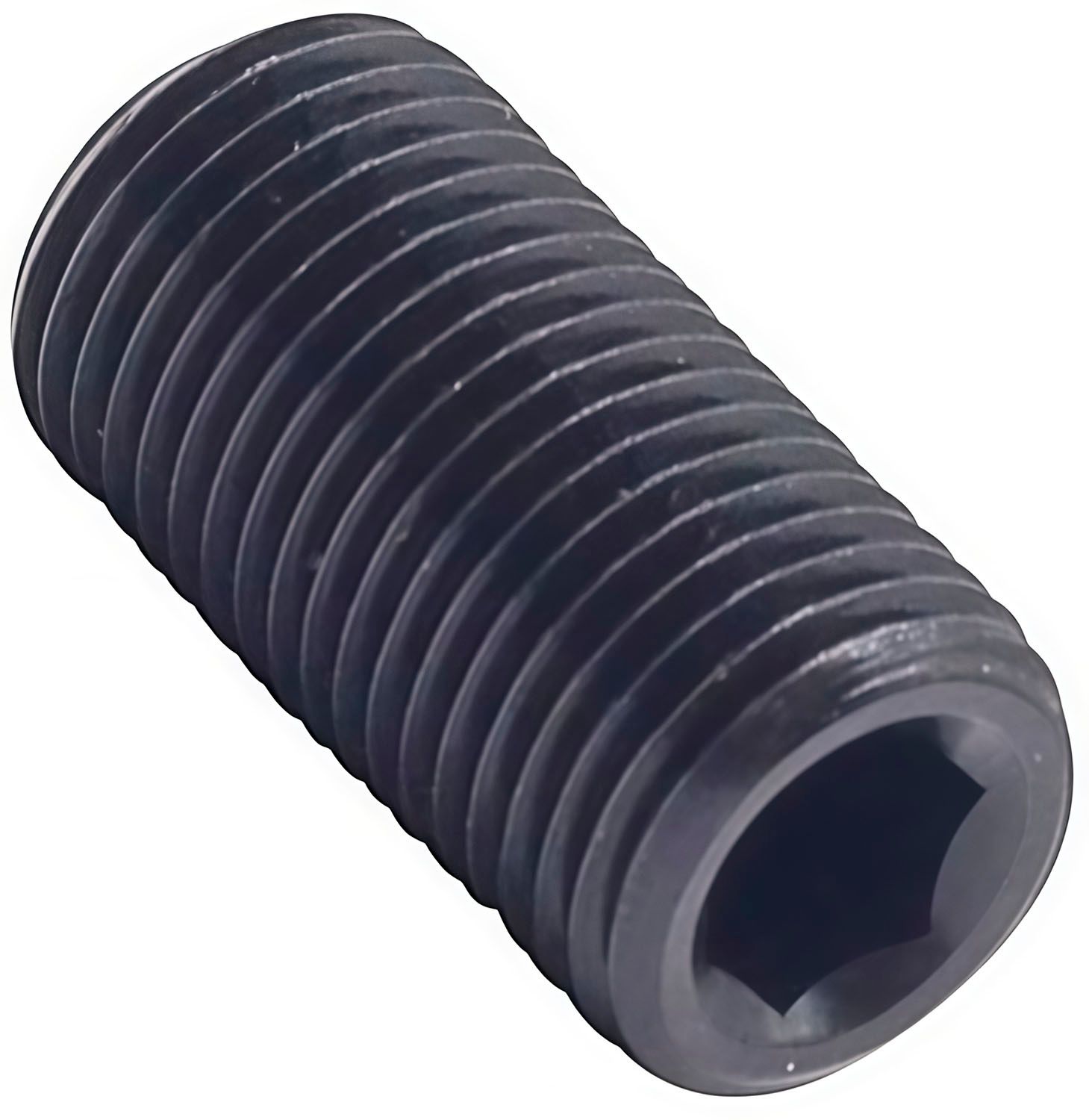

Винт с плоским концом и мелкой резьбой М16х1,5х40 мм DIN 913 (ISO 4026) служит для фиксации элементов между собой, предотвращения их смещения относительно друг друга. Устанавливается в резьбовое отверстие, а отсутствие головки позволяет погрузить его полностью в тело детали. Изготовлен из высокопрочной стали 45H и имеет профиль HEX (внутренний шестигранник), что даёт возможность сильно затянуть крепёж. Плоский конец винта обеспечивает надежный контакт с поверхностью детали, исключая проскальзывание или деформацию.

Размеры

Винт установочный с плоским концом и мелкой резьбой DIN 913 (ISO 4026) - схема

Диаметр резьбы d	М16
Длина l, мм	40
Шаг резьбы, мм	1,5
Диаметр плоского конца d_р, мм	12
Размер под ключ s	8
Глубина шлица винта t, мм	10

Характеристики

Тип винта

Установочный
DIN

913
ГОСТ

11074-93
ISO

4026
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Мелкий
Класс прочности

12.9
Материал

Сталь 45
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
