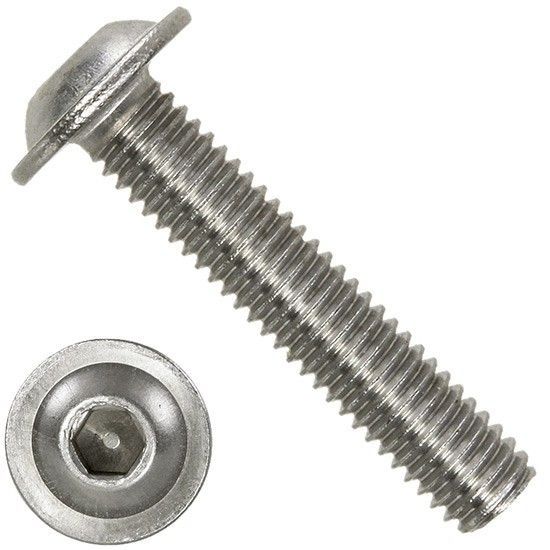

Винт М3х16 выполнен в соответствии со стандартом DIN 7380-2. Имеет полукруглую головку с фланцем и шестигранным шлицем. Может использоваться для создания болтовых соединений с гайкой или винтовых - с резьбовыми отверстиями. Изготовлен из нержавеющей стали А2.

Размеры

Винт с полукруглой головкой и фланцем DIN 7380-2 - схема

Диаметр резьбы d	М3
Длина L	16 мм
Диаметр головки d1	6,9 мм
Высота головки k	1,65 мм
Размер шлица s	2 мм

Характеристики

DIN

7380-2
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Крупный (обычный)
Артикул

7380-2 3 16 A2
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
