Кольцо стопорное наружное 5 мм DIN 7993 форма A

Другие размеры

Код товара: WN00098766

Толщина материала 0,8 мм

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

5 / шт руб.

О товаре
Отзывы (0)

Стопорное концентрическое осевое кольцо диаметром 5 мм DIN 7993 form A выполнено из круглой проволоки в форме незавершенного кольца. Широко применяется в машиностроении, тяжелой промышленности, станкостроении и т.п.

Размеры:

Кольцо стопорное наружное DIN 7993 - схема, чертеж

Номинальный диаметр	5 мм
Внутренний диаметр, d₂	4,1 мм
Толщина проволоки, d₄	0,8 мм
Размер зазора, e	1 мм
Диаметр вала, d₁	5 мм
Размер канавки, d₃	4,2 мм
Радиус канавки, r	0,5 мм

Характеристики

DIN

7993
Единицы измерения

шт
Вес (г)

0,15
Толщина (мм)

0,8
Артикул

7993 5 бп
Материал

Сталь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Товар из подборок

Отзывов пока нет

Кольцо стопорное наружное 5 мм DIN 7993 форма A

Фото (1)

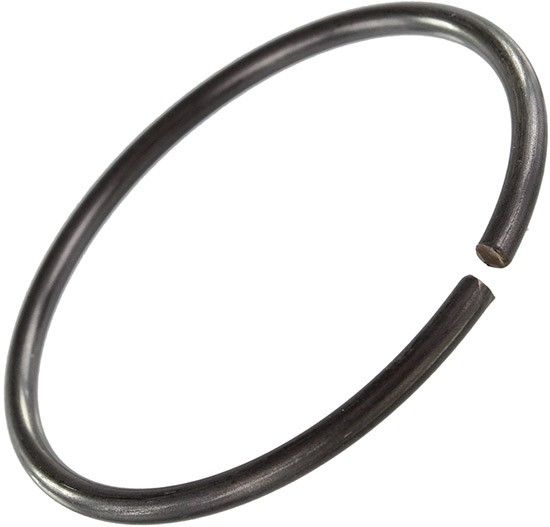

Кольцо стопорное наружное 5 мм DIN 7993 форма A - фото
