Кольцо стопорное наружное 10х1 мм DIN 471, пружинная сталь

Другие размеры

Код товара: WN00094800

Толщина материала 1 мм

- +

Цена

4 / шт руб.

О товаре
Отзывы (0)

Кольцо стопорное 10х1 мм (наружное) DIN 471 применяется в механике для фиксации подшипников качения и других деталей на вращающихся валах. Его вставляют в подготовленные канавки при помощи щипцов, работающих на разжим.

Российский аналог ГОСТ 13942-86

Размеры

Кольцо стопорное наружное DIN 471 - чертеж, схема

Диаметр вала	10
Толщина кольца, s	1
Внутренняя ширина, d₃	9,3
Ширина ушка, a	3,3
Размер Размер b	1,8
Диаметр отверстия, d₅	1,5
Размер d₂	9,6
Ширина канавки, m	1,1
Высота выступа, Высота выступа, n	0,6
Диаметр окружности, d₄	17

все размеры указаны в мм

Характеристики

DIN

471
ГОСТ

13942-86
Единицы измерения

шт
Вес (г)

0,34
Толщина (мм)

1
Артикул

471 10
Материал

Сталь
Название на упаковке (ориг. название)

Retaining rings for shafts, normal type

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет

Кольцо стопорное наружное 10х1 мм DIN 471, пружинная сталь

Фото (1)

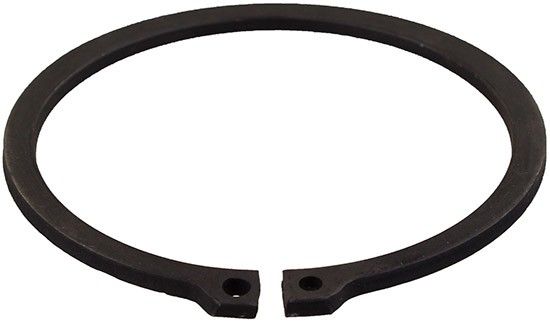

Кольцо стопорное наружное 10х1 мм DIN 471, пружинная сталь - фото
