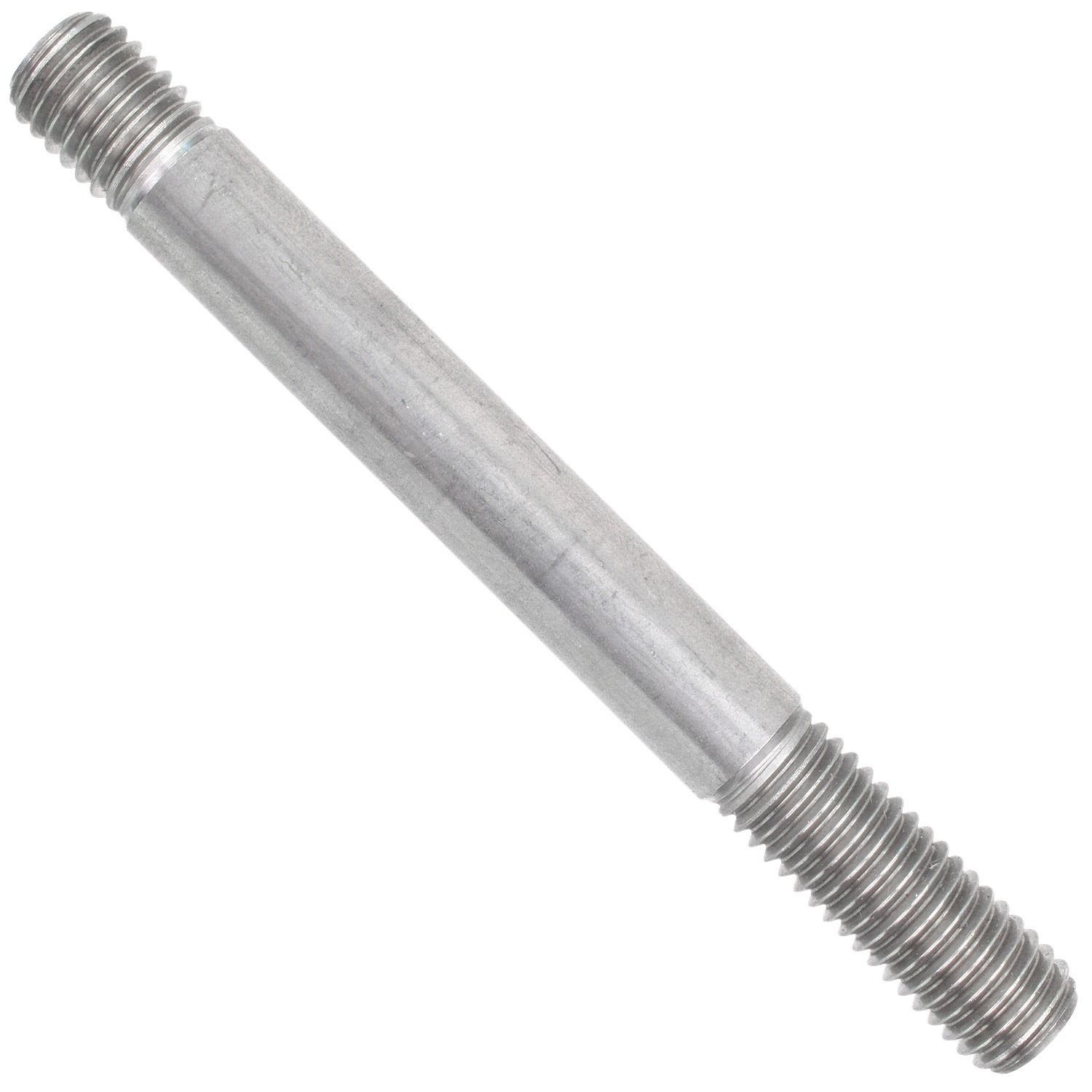

Нержавеющая резьбовая шпилька M24x70 DIN 939 с длиной ввинчиваемого конца ~ 1.25 d применяется в самых различных отраслях промышленности. Изделие используют как крепежный элемент в машиностроении, станкостроении, приборостроении, строительстве. Благодаря тому, что шпилька имеет один ввинчиваемый конец, ее легко можно установить в отверстии с соответствующей резьбой и использовать так же и как направляющую. Материал - нержавеющая сталь А2.

Размеры

Шпилька резьбовая с ввинчиваемым концом ~ 1.25d DIN 939, нержавеющая сталь А2 - схема

Диаметр резьбы, d	М24
Длина резьбы ввинчиваемого конца шпильки b₁, мм	30
Размер сгона резьбы x₁, мм	7,5
Размер сгона резьбы x₂, мм	3,8
Длина резьбы гаечного конца шпильки b₂, мм	54
Длина l, мм	70

Характеристики

DIN

939
ГОСТ

22035-76
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

3
Единицы измерения

шт
Артикул

939 24 70 A2
Материал

Нержавеющая сталь А2
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
