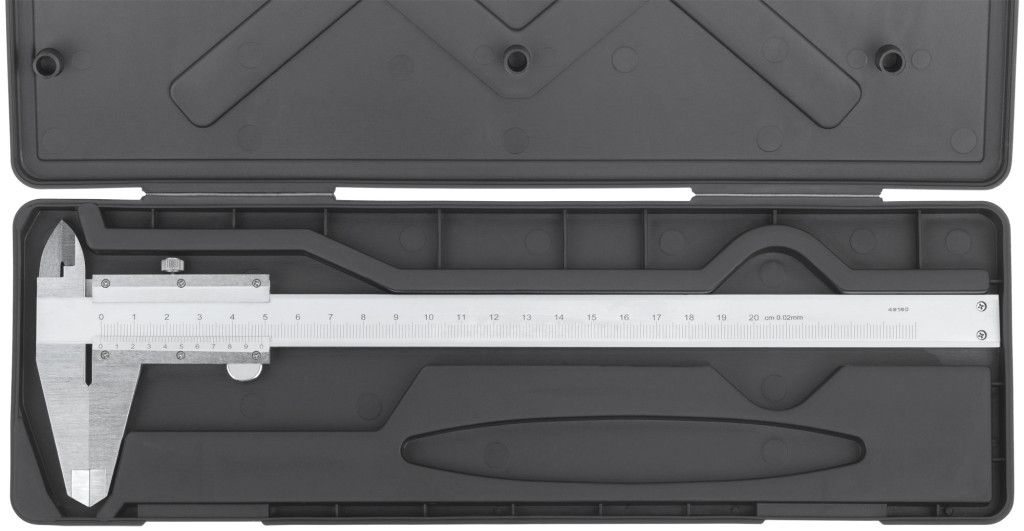

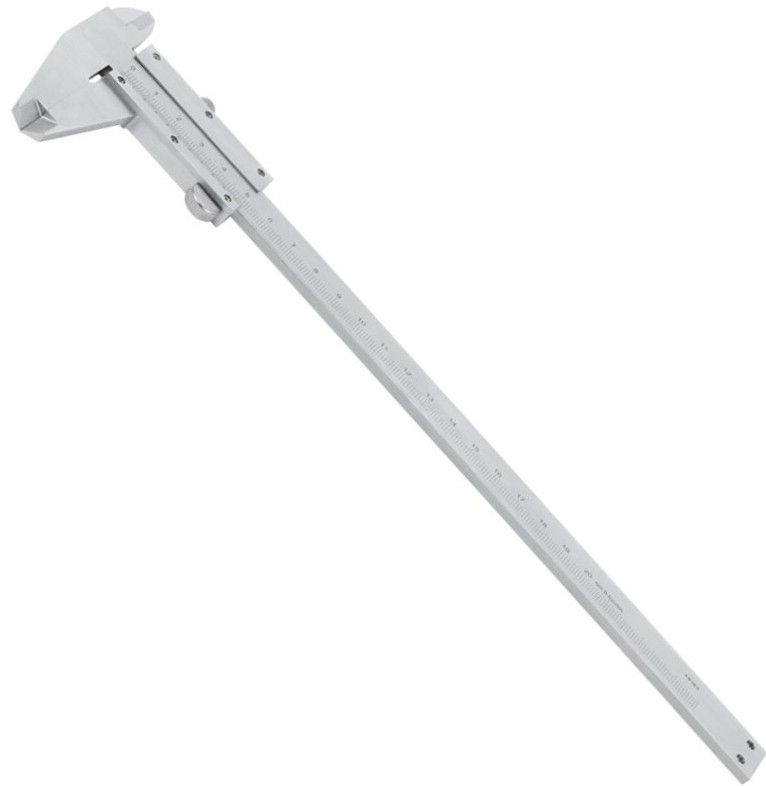

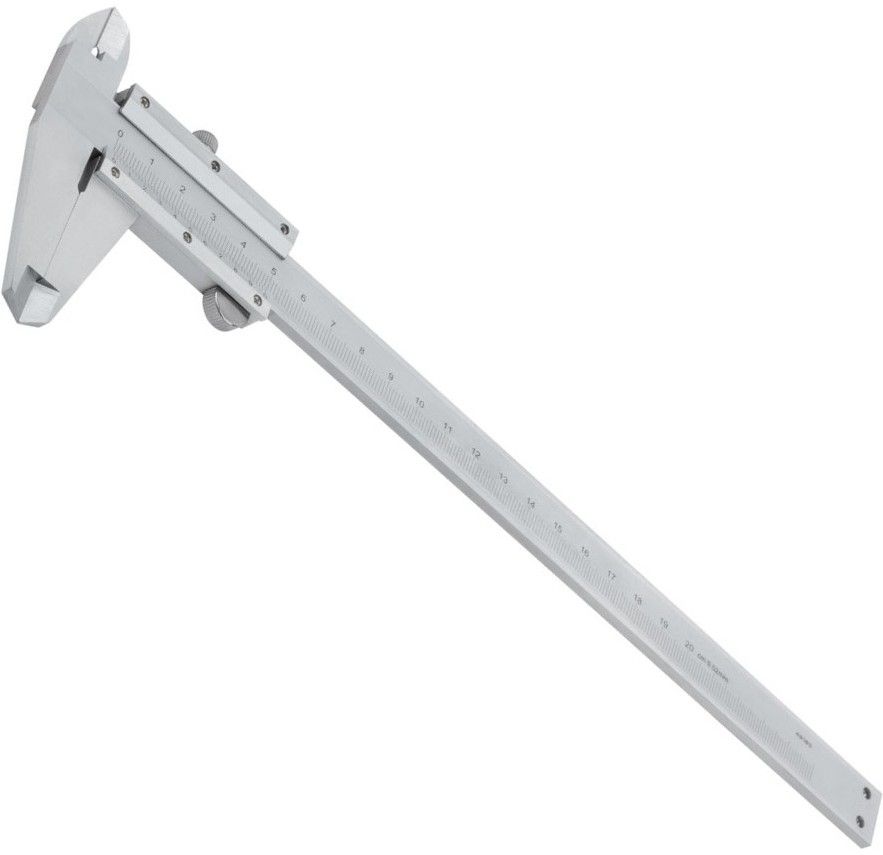

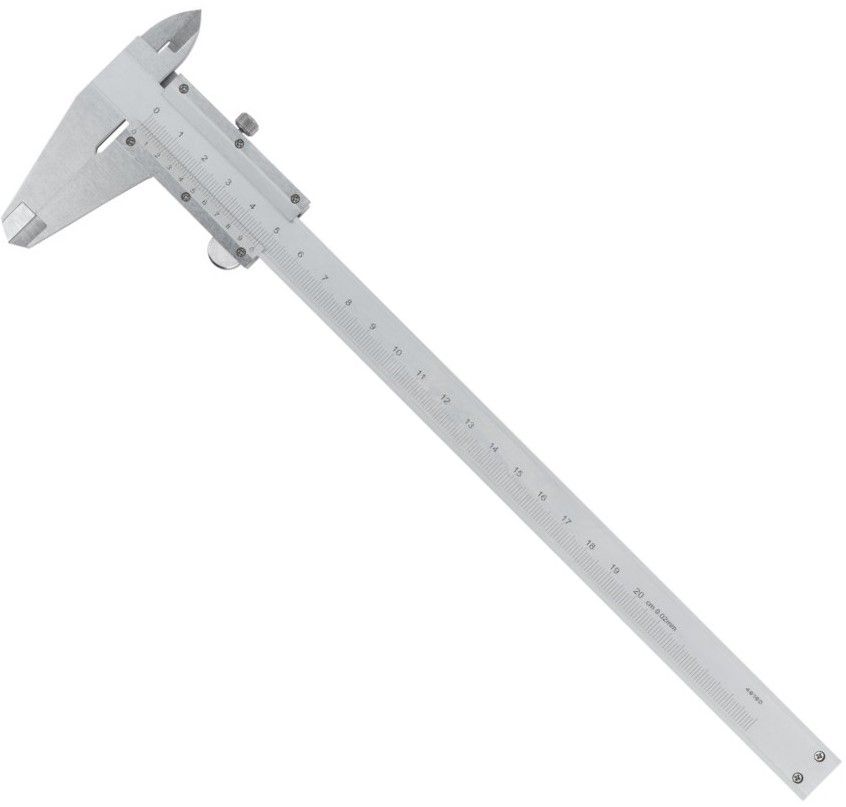

Штангенциркуль ШЦ I 200х0,02 мм с глубиномером FIT 19845, нержавеющая сталь

Штангенциркуль двусторонний с твердосплавными губками ШЦ I FIT 19845 - это измерительный прибор для определения линейных размеров деталей с диапазоном измерений от 0 до 200 мм. Инструмент изготовлен из термообработанной нержавеющей стали.

Нониусный тип

Принцип работы нониусного штангенциркуля основан на точном совпадении штрихов двух шкал - основной и дополнительной (нониуса). Основная шкала нанесена на неподвижную штангу с миллиметровыми делениями, а вспомогательная - на подвижную рамку. Особенность нониуса заключается в том, что длина его n делений равна n-1 делениям основной шкалы. При измерении целое число миллиметров отсчитывается по положению нулевого штриха нониуса относительно основной шкалы, а доли миллиметра определяются по номеру штриха нониуса, который точно совпадает с любым штрихом основной шкалы. Такая конструкция позволяет с высокой точностью измерять линейные размеры без использования электронных компонентов, используя только механическую точность гравировки шкал.

Измерительные элементы

Инструмент по конструкции соответствует типу I, предусмотренному ГОСТ 166-89, имея глубиномер и 2 пары губок:

1. Более длинные губки с плоскими измерительными поверхностями для определения наружных размеров.

2. Относительно короткие с кромочными измерительными поверхностями для внутренних размеров.

Глубиномер - это измерительный стержень, совмещённый с подвижной рамкой штангенциркуля, который предназначен для точного определения глубины пазов, отверстий и уступов путём совмещения торца стержня с дном измеряемой полости.

Размеры

Характеристики

• Бренд
  FIT
• ГОСТ
  166-89
• Единицы измерения
  шт
• Вес (г)
  340
• Материал губок
  Нержавеющая сталь
• Материал штанги
  Нержавеющая сталь
• Артикул
  19845
