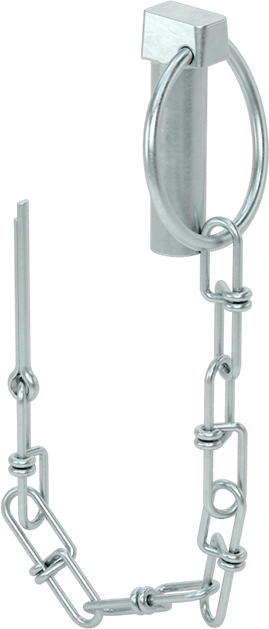

Шплинт быстросъемный с кольцом DIN 11023, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Артем
7 (931) 252-88-59- Быстросъемная чека для фиксации деталей на гладких валах с отверстием.
- Не рассчитан на большие силовые нагрузки.
- Многоразовое использование.
- Материал изготовления: оцинкованная сталь.
- Диаметр пальца от 4,5 до 17 мм
- Длина стержня от 36 до 60 мм
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Шплинт быстросъемный (чека) DIN 11023 – соединительный элемент в виде цилиндрического стержня (штифта) с кольцом на конце, используемый для быстрого поперечного соединения/разъединения осей, валов, трубных изделий между собой. Применяется в машиностроении, чаще в сельхозтехнике, из-за чего получил название «чека для сельскохозяйственных машин». Легкая установка и снятие делает его особенно удобным при проведении ремонтных работ в полевых условиях.
Материал
Стопорный палец изготовлен из оцинкованной стали, кольцо из пружинной стальной проволоки толщиной 3.4 мм. Прочностные характеристики изделия не позволяют использовать его для скрепления сильно нагруженных деталей.
Способ применения
Шплинт с кольцом вставляется в совмещенные сквозные отверстия в скрепляемых осях (валах). Разъемное кольцо охватывает вал и защелкивается в держателе на пальце. Колечко не даст выпасть пальцу из отверстия, оно же поможет вытащить его при разборке узла. При выборе учитывайте диаметр шплинтуемой детали, чтобы он подходил по размеру к длине пальца и диаметру колечка.
Размеры
| Диаметр, d | Длина стержня, l | Внутренний диаметр чеки, c | Толщина материала, f |
| 4,5 | 36; 42 | 25 | 3,4 |
| 5 | 32; 42 | 25 | 3,4 |
| 6 | 42; 45 | 32 | 3,4 |
| 8 | 42; 45 | 32 | 3,4 |
| 10 | 42; 45 | 32 | 3,4 |
| 12 | 45; 55 | 32 | 3,4 |
| 17 | 60 | 45 | 4 |
Характеристики
-
DIN11023
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Linch pins without third hole
