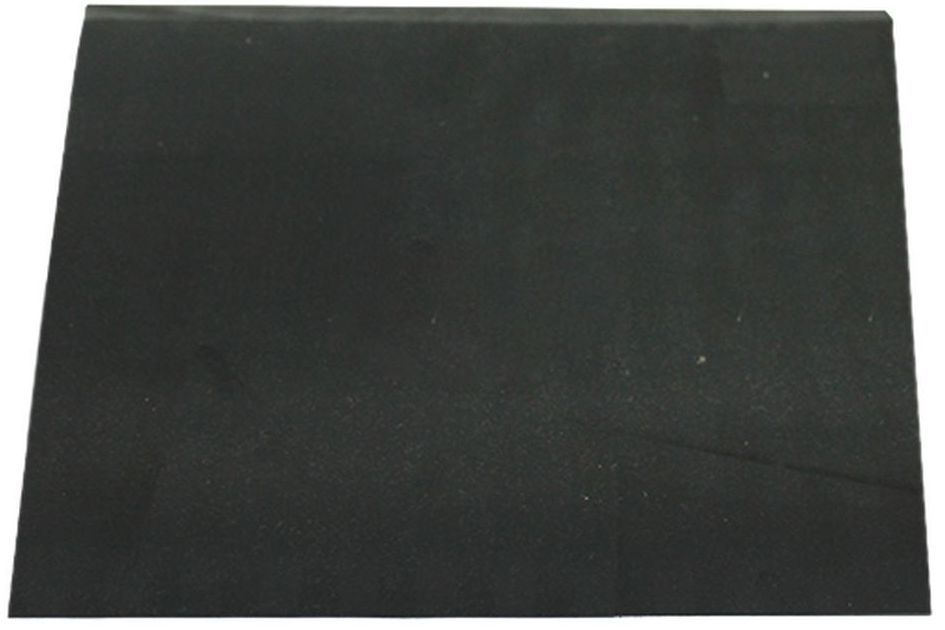

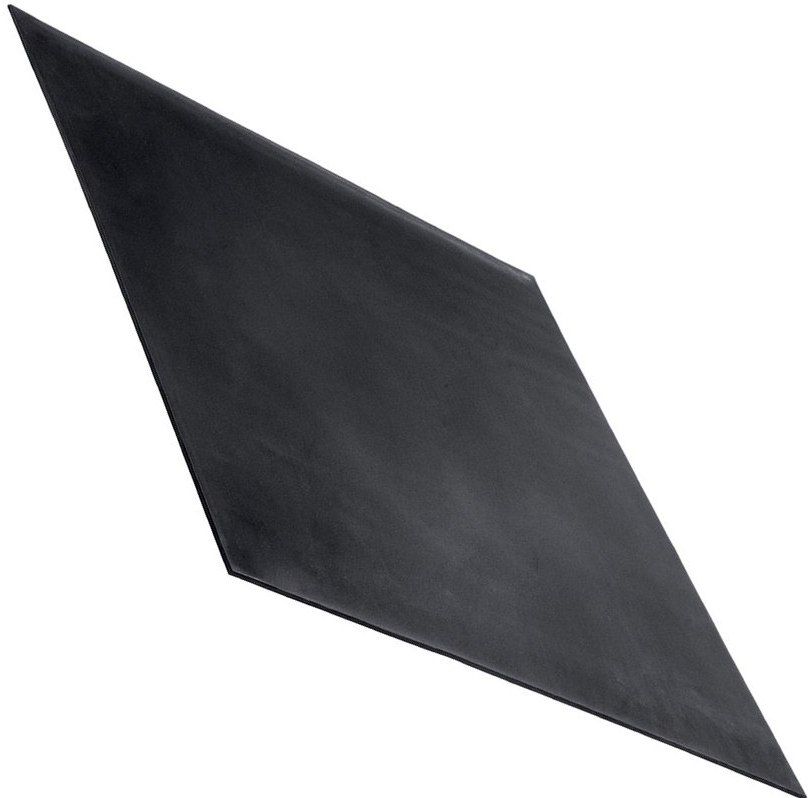

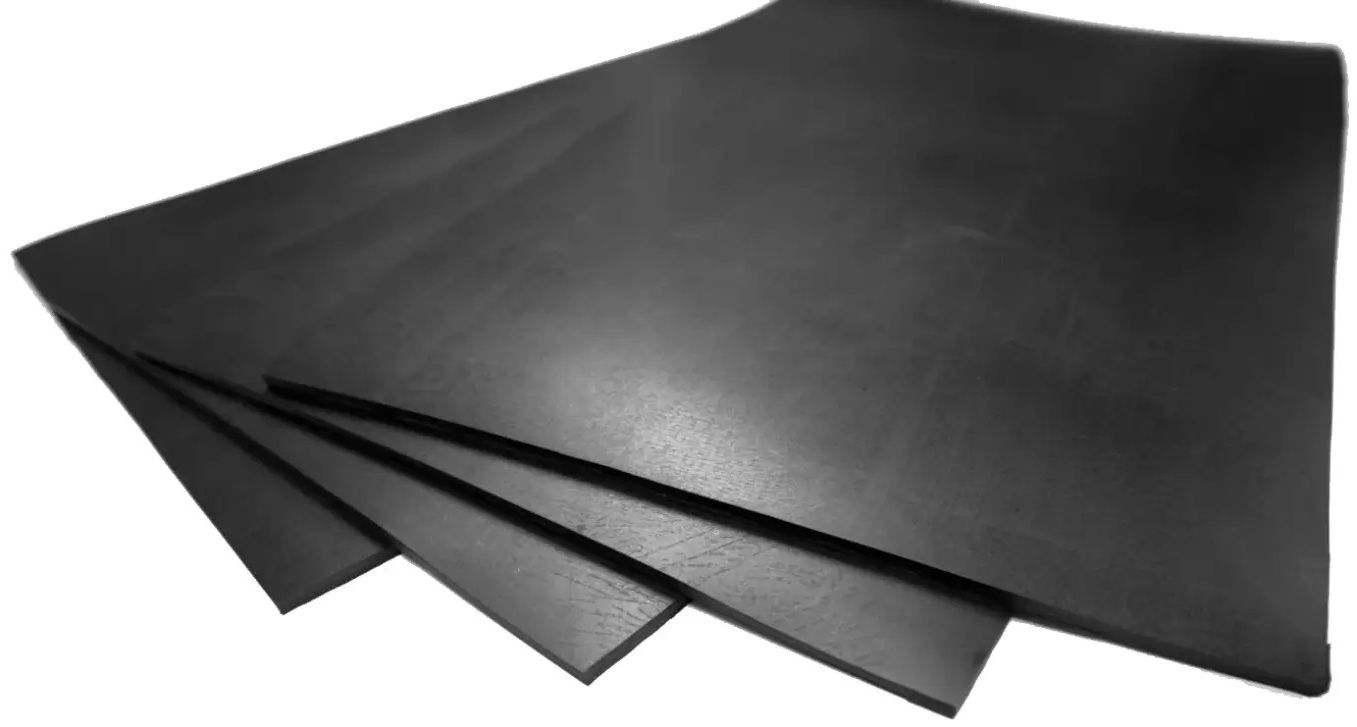

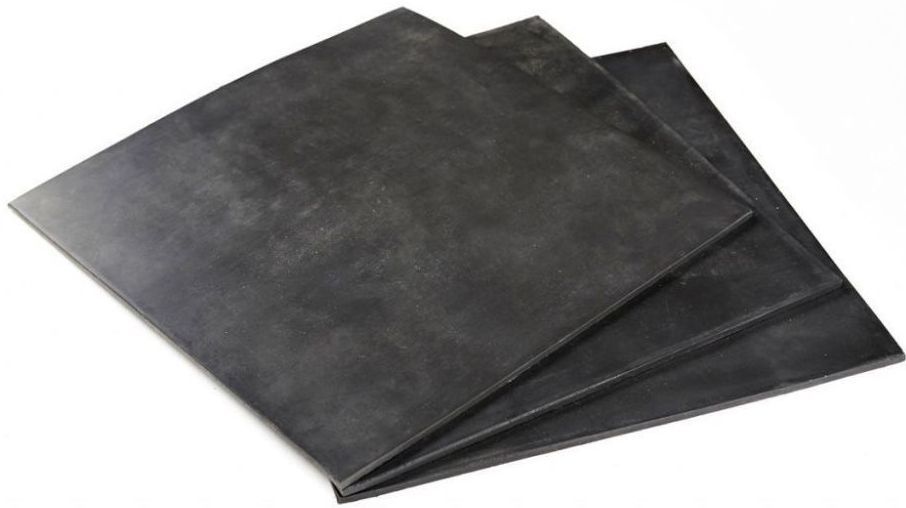

Резина листовая техпластина ТМКЩ-С ГОСТ 7338-90

Техпластина 2Ф-I-ТМКЩ-С ГОСТ 7338-90 предназначена для производства резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок и настилов.

Маркировка

Цифра "2" обозначает класс пластины. Класс 2 объединяет пластины толщиной от 1 до 60 мм, которые подходят для изготовления резинотехнических изделий, применяемых для уплотнения узлов, если те работают под давлением менее 0,1 МПа.

Буква "Ф" указывает на вид техпластины: формовая или иначе листовая. Она изготовлена методом вулканизации в прессформах на вулканизационных прессах.

Обозначение "I" определяется типом: это полностью резиновая пластина, без тканевых прослоек.

ТМКЩ - это марка резины, аббревиатура расшифровывается как "тепломорозокислотощелочестойкая". Материал выдерживает продолжительное нагревание без существенной деградации физических качеств. Он сохраняет эластичность и сопротивление деформации при отрицательных температурах, без трещин и хрупкости. Такая резина эффективно противостоит коррозии и повреждению под воздействием водных растворов минеральных и органических кислот, а также щелочей концентрации до 20%. Характеризуется низким уровнем водопоглощения, что предотвращает разрушение конструкции при длительном пребывании во влажной среде. Обеспечивает достаточную степень сопротивления механическим нагрузкам и деформациям, включая растяжение, сжатие и трение.

Её основу составляют синтетические каучуки и наполнители, пластификаторы и вулканизирующие агенты (сера, пероксиды). Недостатком является восприимчивость к озону (в атмосферном воздухе)  и органическим соединениям, её нельзя использовать в углеводородной среде. Нефтепродукты, масла, смазочные материалы приводят к набуханию резины и ухудшению свойств, хотя кратковременный контакт с ними не опасен. Применяется в строительстве, в автомобильной, нефтегазовой и химической промышленности, пищевой индустрии. В отличие от марки МБС, ее можно использовать в автомобильных деталях, контактирующих с тормозными системами, антифризами, гидравлическими жидкостями.

Буква "С" означает среднюю по твёрдости резину (степень твёрдости: 50 - 65 JRHD). Она содержит небольшое количество серы, умеренно растягивается.

Рабочая среда

Набор характеристик определяет адекватную для пластины рабочую среду. Это воздух помещений, емкостей, сосудов; азот; инертные газы при давлении от 0,05 до 0,4 МПа; вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи концентрацией не более 20% при давлении от 0,05 до 10,0 МПа.

В целом, данная техпластина ТМКЩ-С выдерживает температуру от -30° до +80°. Срок службы зависит от условий эксплуатации и может доходить до 43800 ч (при температуре 0° до +30°). Температура 40°С уменьшает время эксплуатации до 16000 ч; 50°С - 6000 ч; 60°С - 3000 ч; 70°С - 1000 ч; 80°С - 500 ч.

Правила применения

Резинотехнические изделия (РТИ) из пластин делают, вырезая или вырубая их при помощи острых режущих инструментов: специальных штанцевых ножей, резцов. Рабочий инструмент при этом должен смачиваться водой или мыльной эмульсией. Во время кройки необходимо удалять области с пузырями, складками и утонениями.

Площадь места установки пластины должна превышать её площадь на 3 - 10%. Рекомендуется выбирать закрытые места установки, что обеспечивают более высокую надежность и стабильность работы пластины. Необходимо обеспечить прилегание прокладки к поверхности места установки со стороны, противоположной действию давления рабочей среды.

Нюансы применения техпластин, допуски и другая детальная информация представлена в ГОСТ 7338-90, в соответствии с которым изготовлена данная пластина.

Размеры

Характеристики

• Единицы измерения
  шт
• Материал
  Резина
