Втулка резьбовая приварная М6х20 мм IT ISO 13918, нержавеющая сталь А2

Другие размеры

Код товара: WN00140573

- +

Цена обновляется

Ваш консультант Анастасия

7 (921) 091-15-13

О товаре
Отзывы (0)

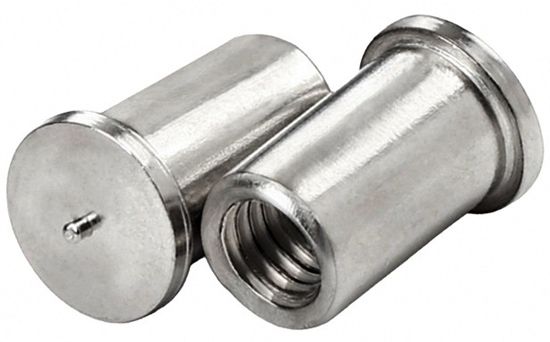

Втулка резьбовая приварная М6х20 мм IT ISO 13918, нержавеющая сталь А2 – крепежный элемент в виде металлического цилиндра, имеющий внутреннюю основную метрическую резьбу, с небольшим фланцем на конце. Фланец предназначен для приваривания к листовому металлу или массивным заготовкам для получения постоянной резьбовой стойки. Используется для навески оборудования, а так же фиксации этого оборудования с помощью болта.

Размеры:

втулка приварная резьбовая схема

Номинальный диаметр d1±0,1, мм	8
Диаметр внутренней резьбы D6, мм	М6
Длина l1=l2, мм	20
Длина резьбы b, мм	9
Диаметр втулки в зоне сварки d2±0,2, мм	11,2
Диаметр наконечника d4±0,08, мм	0,75
Высота фланца h1, мм	0,8-1,4
Длина расплавляемого наконечника l3±0,05, мм	0,85
Угол наконечника a±1°	3°

* l2≈l1-0,3 мм

Характеристики

ГОСТ

55738-2013
ISO

13918
Единицы измерения

шт
Артикул

32591.060.20.02
Материал

Нержавеющая сталь А2

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет

Втулка резьбовая приварная М6х20 мм IT ISO 13918, нержавеющая сталь А2

Фото (1)
