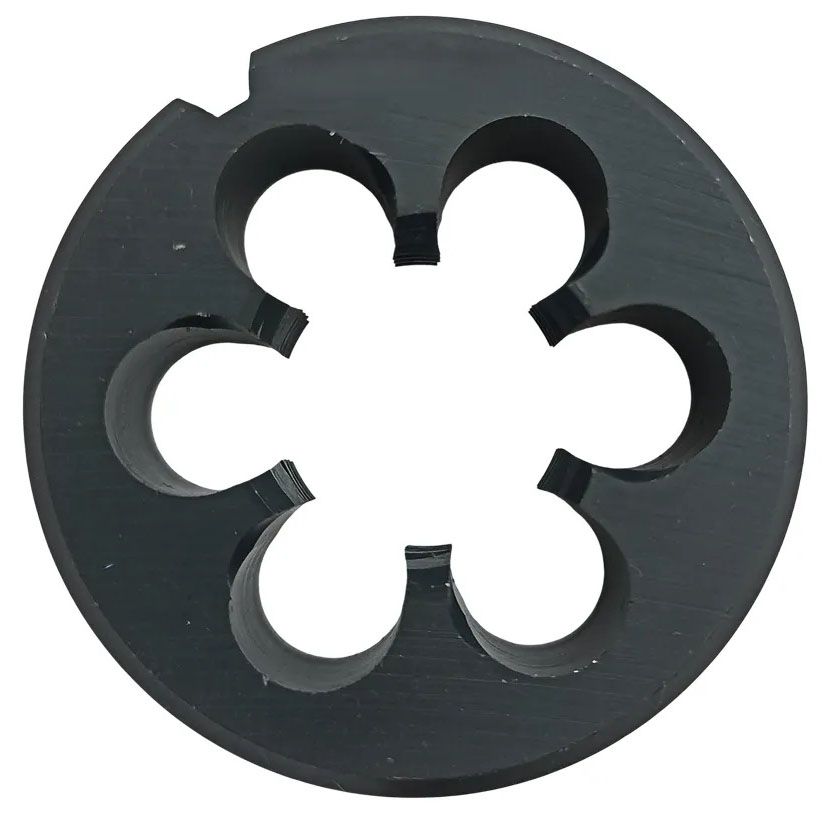

Плашка круглая метрическая резьба HSSE-Vap DIN EN 22568 (DIN 223) GSR

Круглая плашка GSR - это профессиональный инструмент премиум-класса, который разработан для нарезания правой метрической резьбы в условиях повышенных нагрузок. Изготовлена по стандарту DIN EN 22568 (DIN 223) и имеет форму В (с угловым пазом), что гарантирует стабильную геометрию и эффективное стружкоотведение. Инструмент незаменим в металлообработке, на промышленных предприятиях и в ремонтных мастерских, где требуется высокая износостойкость и стабильное качество резьбы при работе с вязкими материалами.

Главное преимущество данной модели - высококачественная быстрорежущая сталь HSSE-Vap с особым парооксидным покрытием. Поэтому инструмент идеально подходит для обработки труднообрабатываемых материалов: высоколегированных и нержавеющих сталей, кислотостойких сталей (INOX, V2A) и стального литья, включая закаленные образцы твердостью до 44 HRC (предел прочности до 1400 Н/мм²).

Особенности

• Правое направление резьбы: классическое исполнение для большинства стандартных резьбовых соединений.
• Допуск 6G гарантирует плотную и чистую резьбу, соответствующую стандартам качества для метрических крепежных изделий, и обеспечивает легкую сборку резьбового соединения.

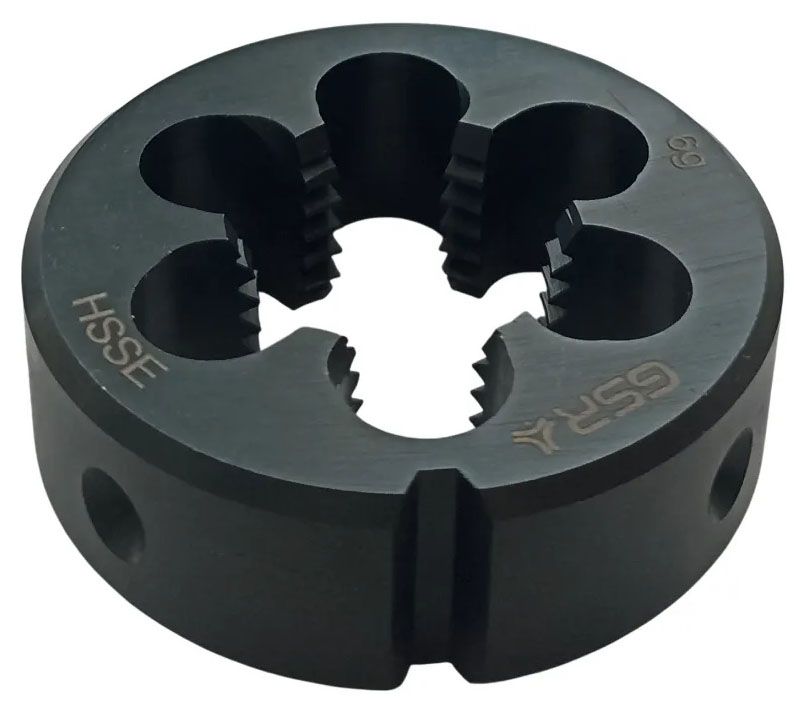

• Форма В (с угловым пазом) улучшает условия резания, способствует дроблению стружки и ее беспрепятственному выходу из зоны обработки.
• Спиральная подточка способствует плавному и легкому входу плашки в заготовку, снижает усилие резания и повышает общее качество резьбовой поверхности.
• Сертифицирована по DIN EN 22568 (ранее DIN 223), что является гарантией европейского качества и точной геометрии режущих кромок.
• Выполнена из легированной быстрорежущей стали HSS-E (с добавлением кобальта), которая обладает повышенной твердостью, износостойкостью и термостойкостью.
• Парооксидное покрытие (Vap) улучшает смазывающие свойства на контактных поверхностях, снижает трение и налипание стружки, увеличивая срок службы плашки.

Способ применения

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
3. Плашка устанавливается в плашкодержателе, оснащённом стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.

4. Инструмент размещается перпендикулярно сверху изделия.
5. Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота влево, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

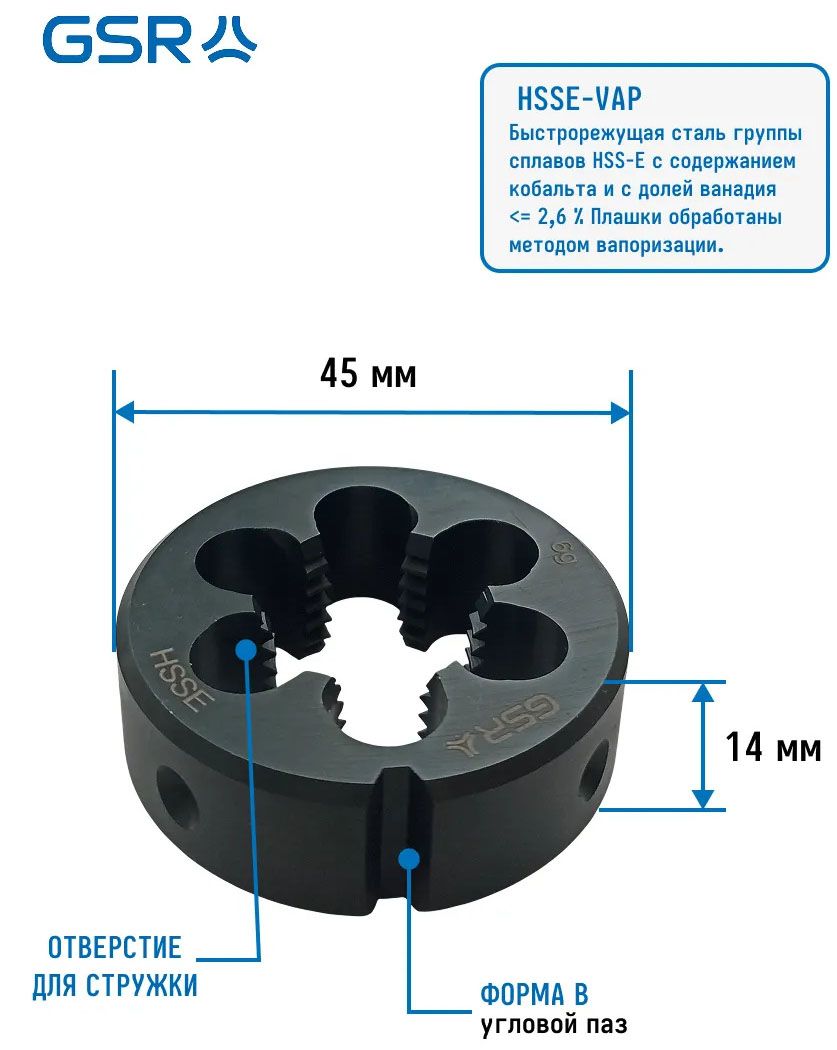

Размеры

Характеристики

• Бренд
  GSR
• Тип резьбы
  Метрическая М
• DIN
  223
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSSE)

• Метрические
