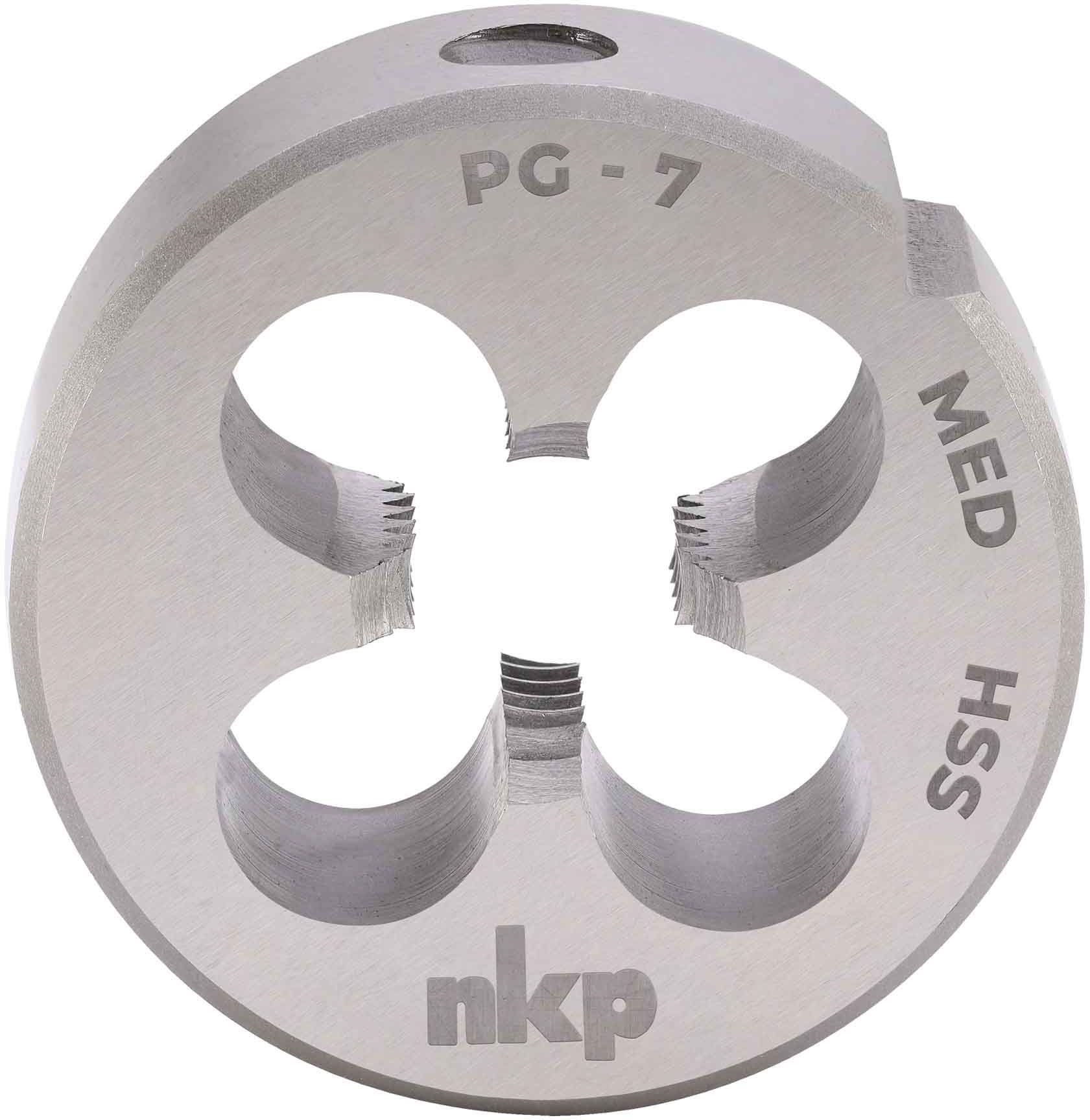

Плашка HSS DIN EN 40430 NKP, дюймовая резьба PG
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для нарезания дюймовой трубной электротехнической резьбы на деталях цилиндрической формы за один проход
- Обрабатываемые материалы: углеродистая сталь, пластик и цветные металлы с прочностью до 900 Н/мм²
- Резьба от PG7 до PG13,5
- Направление резьбы: правая
- Угол резьбы: 80°
- Соответствует стандарту DIN EN 40430
- Изготовлена из быстрорежущей стали HSS
- Форма: круглая со стружечными канавками
Круглая дюймовая плашка NKP предназначена для нарезания и калибровки правой трубной электротехнической резьбы PG на прутках, винтах, шпильках и наружных поверхностях деталей из цветных металлов, чугуна, алюминия, меди, бронзы, цинка, пластика, углеродистой и низколегированной стали твердостью до 900 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы и отверстия для выведения стружки. Формирует резьбу с углом 80°.
Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя
с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня.
Преимущества
- Инструмент изготовлен из качественной быстрорежущей стали HSS (аналог Р6М5).
- Подходит для обработки материалов твердостью до 900 Н/мм².
- Срезанный материал выводится через стружечные отверстия, что обеспечивает легкое нарезание чистой резьбы за один проход.
- Соответствует стандарту DIN EN 40430.
Размеры
| Размер резьбы PG | Шаг резьбы, ниток на дюйм | Внешний диаметр D, мм | Высота h, мм | Количество канавок, шт |
| PG7 | 20 | 38 | 10 | 4 |

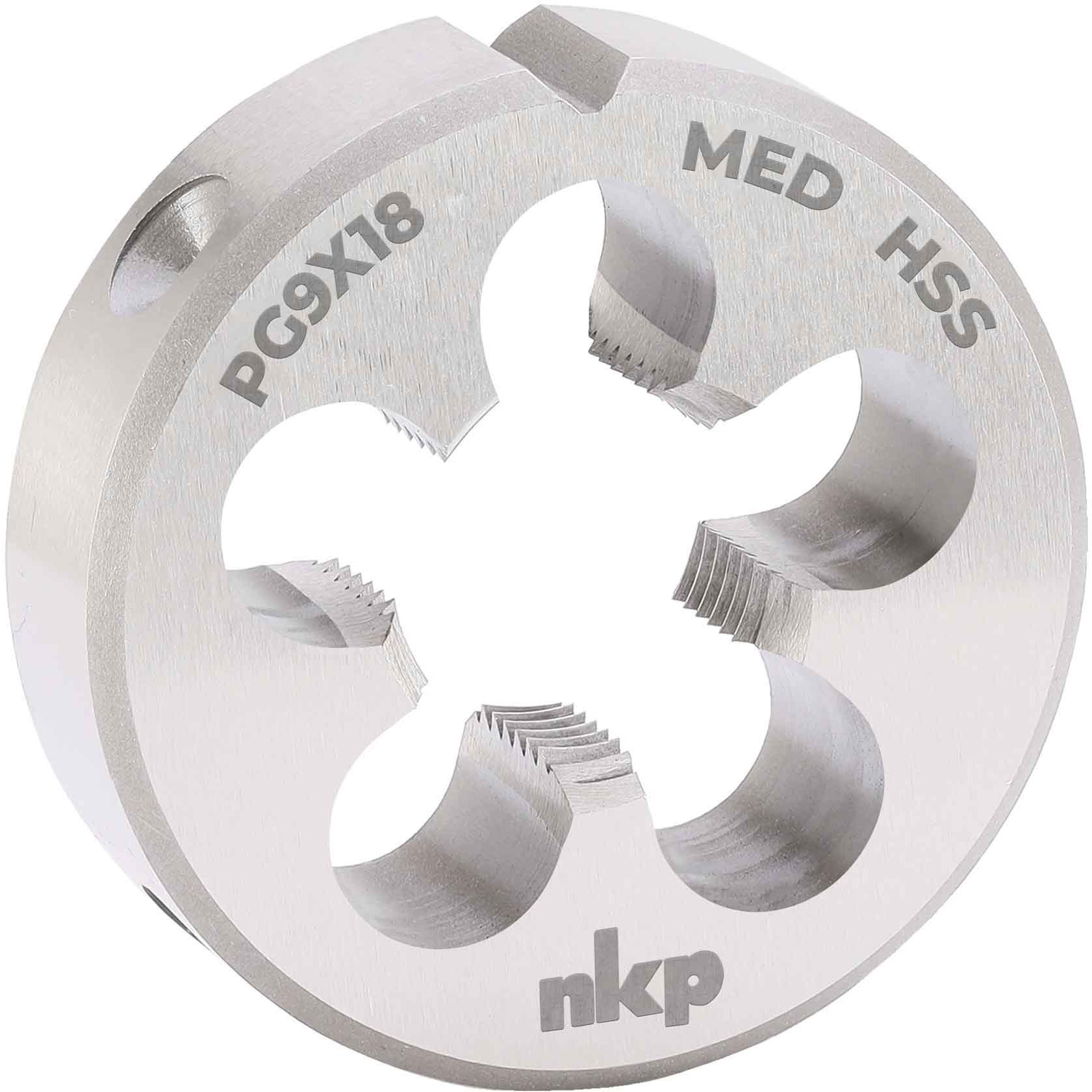

| PG9 | 18 | 45 | 14 | 5 |
| PG11 | 18 | 45 | 14 | 5 |

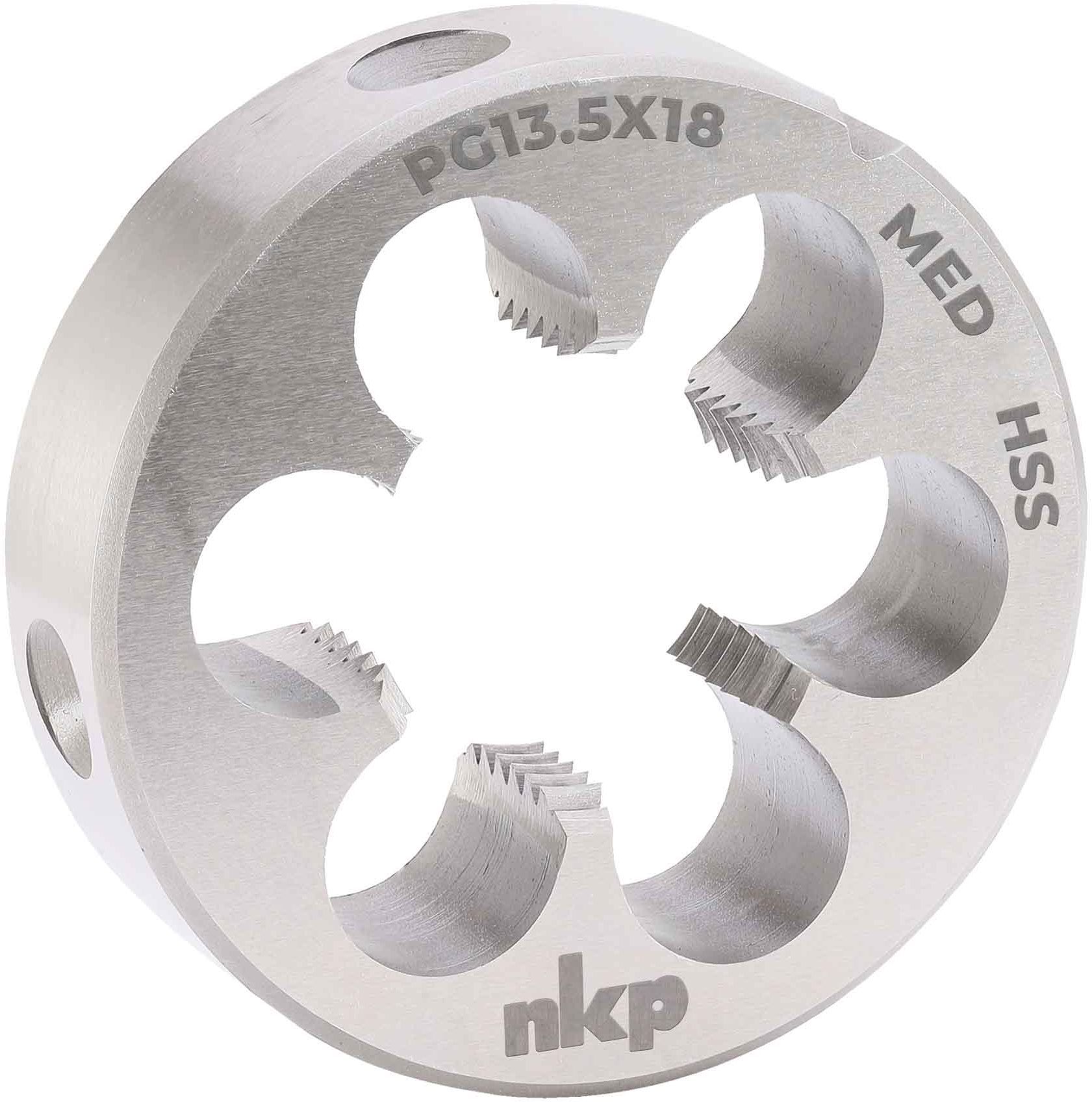

| PG13,5 | 18 | 45 | 14 | 6 |
Способ применения
- Выбранная деталь размечается и прочно фиксируется в тисках.
- Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
- Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.
- Инструмент размещается перпендикулярно сверху изделия.
- Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
- В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.
Характеристики
-
Бренд
-
Тип резьбыДюймовая PG
-
DINEN 40430
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
