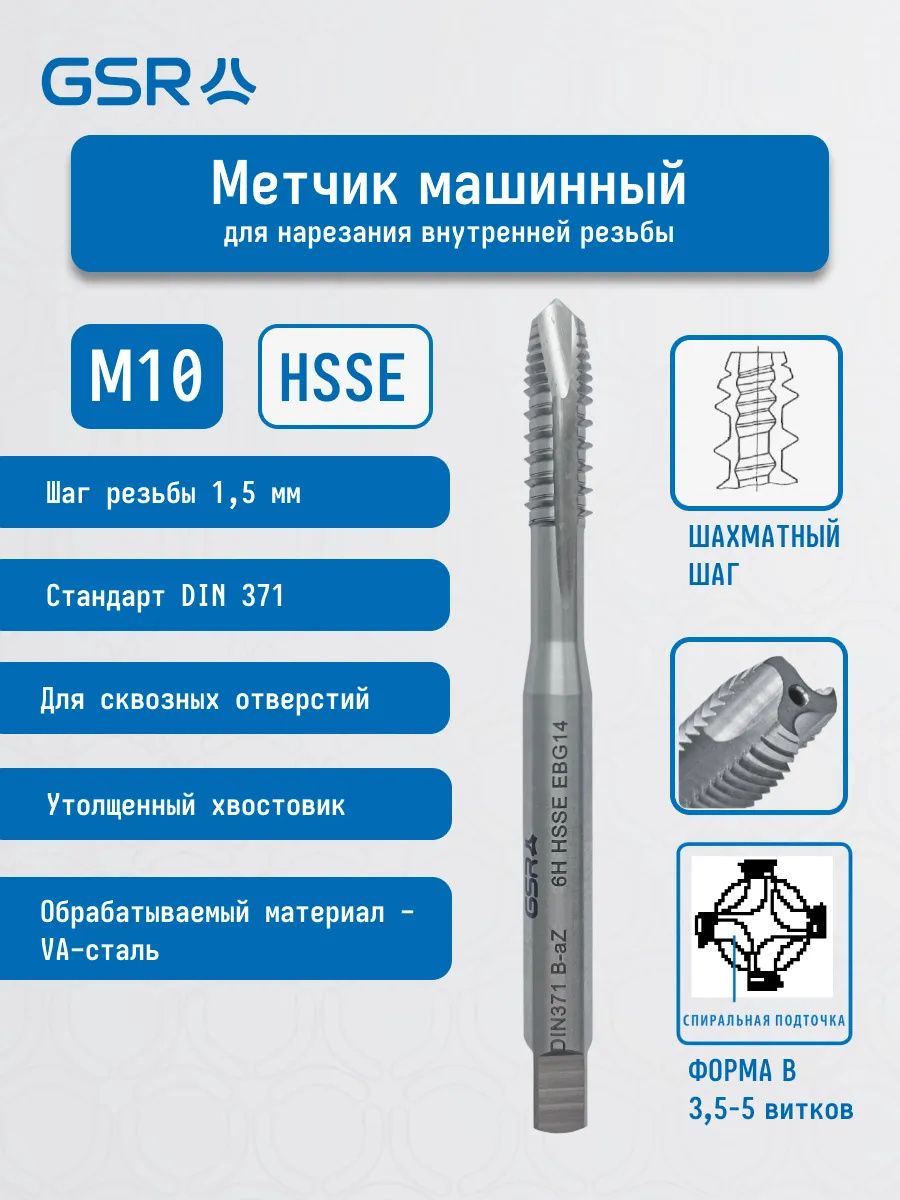

Метчик шахматный машинный HSSE-G DIN 371 B/AZ GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: мягкий алюминий, медь, медные сплавы, мягкие цветные сплавы, мягкие пластики.
-
Резьба: метрическая от М2 до М10.
- Соответствует стандарту DIN 371.
- Направление резьбы: правая.
- Отверстие: сквозное < 1,5 х d.
- Материал: быстрорежущая сталь HSSЕ-G.
- Допуск: 6h, форма В/AZ.
- Четырехгранник по DIN 10.
Шахматный машинный метчик DIN 371 B/AZ GSR - это специализированный инструмент, который предназначен для высокопроизводительной нарезки метрической правой резьбы в сквозных отверстиях глубиной до 1,5 диаметра (1,5 x d). Изготовлен из быстрорежущей стали с добавлением кобальта (HSSE-G), обладающей повышенной прочностью и износостойкостью.
Главная особенность инструмента - шахматная (AZ) геометрия, при которой режущие зубья расположены в шахматном порядке по спирали. Такое конструктивное решение специально разработано для обработки мягких, пластичных и вязких материалов, склонных к налипанию на режущие кромки. Метчик обеспечивает отличное качество резьбы без задиров и налипания, что делает его незаменимым при работе с цветными металлами и пластиками. Соответствует стандарту DIN 371, имеет допуск 6H и форму B/AZ, оптимизированную для машинного применения на сверлильных, токарных и резьбонарезных станках.
Специализация на мягких пластичных материалах
- Мягкий алюминий и алюминиевые сплавы.
- Медь, латунь, бронза и другие медные сплавы.
- Мягкие цветные сплавы (цинковые, свинцовые и др.).
- Мягкие пластики и термопласты.
Шахматная геометрия AZ
- Режущие зубья распределены по спирали неравномерно, что предотвращает одновременный контакт всех кромок с материалом.
- Резьба нарезается с меньшим сопротивлением и трением, что критически важно для мягких и вязких материалов.
- Стружка дробится на мелкие фрагменты, а не образует длинные сливные нити, что предотвращает запутывание стружки вокруг инструмента.
Особенности
- Изготовлен из быстрорежущей стали HSSЕ-G, которая сохраняет режущие свойства при повышенных температурах, возникающих в зоне резания.
- Допуск на резьбу 6H гарантирует получение точного и стабильного профиля.

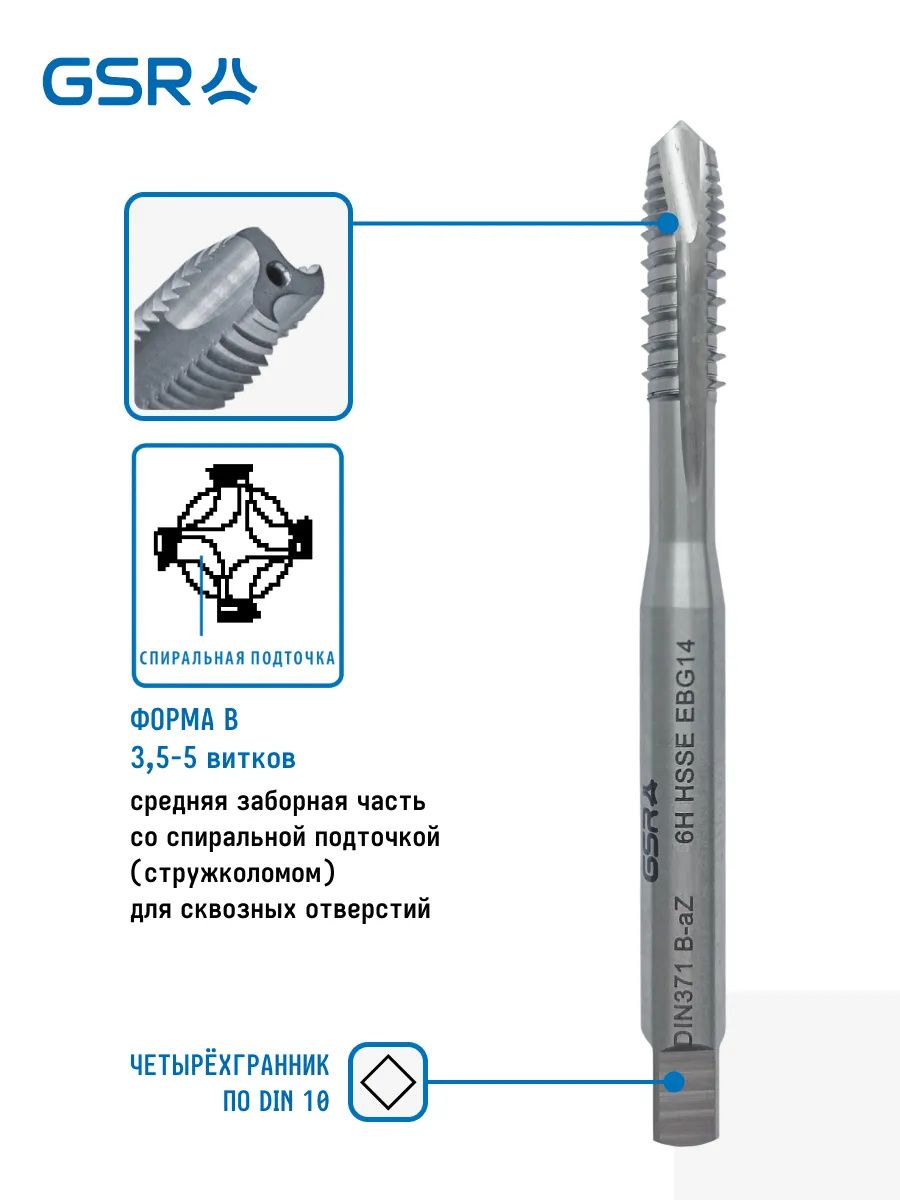

- Специальная геометрия режущей части (форма В) оптимизирована для сквозных отверстий.
- Четырехгранный хвостовик выполнен по стандарту DIN 10 для надежной фиксации в приводе.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника а, мм | Артикул |
| М2 | 0,4 | 1,6 | 45 | 8 | 2,8 | 2,1 | 01102080 |
| М2,2 | 0,45 | 1,75 | 45 | 9 | 2,8 | 2,1 | 01102090 |
| М2,3 | 0,4 | 1,9 | 45 | 9 | 2,8 | 2,1 | 01102100 |
| М2,5 | 0,45 | 2,05 | 50 | 9 | 2,8 | 2,1 | 01102110 |
| М2,6 | 0,45 | 2,1 | 50 | 9 | 2,8 | 2,1 | 01102120 |
| М3 | 0,5 | 2,5 | 56 | 7 | 3,5 | 2,7 | 01102130 |
| М3,5 | 0,6 | 2,9 | 56 | 12 | 4 | 3 | 01102140 |
| М4 | 0,7 | 3,3 | 63 | 8 | 4,5 | 3,4 | 01102150 |
| М5 | 0,8 | 4,2 | 70 | 10 | 6 | 4,9 | 01102170 |
| М6 | 1 | 5 | 80 | 12 | 6 | 4,9 | 01102190 |
| М7 | 1 | 6 | 80 | 19 | 7 | 5,5 | 01102200 |
| М8 | 1,25 | 6,8 | 90 | 16 | 8 | 6,2 | 01102210 |
| М10 | 1,5 | 8,5 | 100 | 16 | 10 | 8 | 01102230 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN371
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
