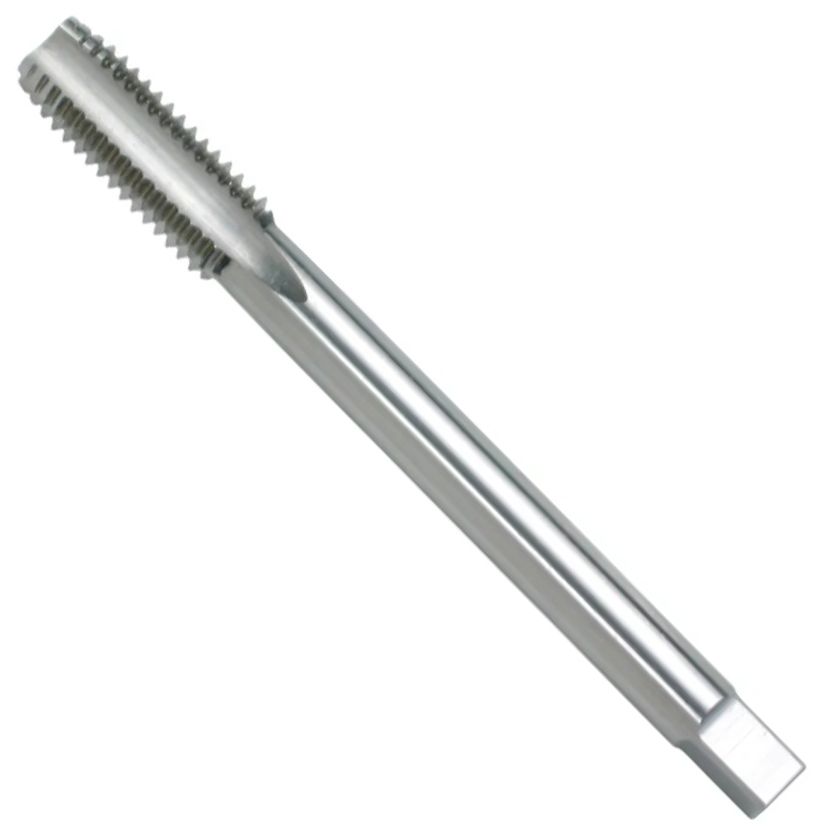

Метчик машинный UNC HSSE-G DIN 2184-1 2В GSR

Код товара: WN00323174

Внешний вид товара может отличаться от представленного на изображении

10 позиций

Ваш консультант Юлиана

7 (921) 886-18-83

Предназначен для нарезания дюймовой резьбы с крупным шагом по американскому стандарту Unified Coarse (UNC).
Материал обработки: нелегированные и низколегированные углеродистые стали с пределом прочности до 800 Н/мм², ковкое литье и цветные металлы, низколегированные нержавеющие стали.
Не подходит для нержавеющих сталей V2A и V4A.
Для нарезания сквозной внутренней резьбы < 1,5 х d.
Полное соответствие немецкому стандарту DIN 2184-1.
Материал: быстрорежущая сталь группы сплавов HSSЕ-G.
Заборная часть 4-5 витков резьбы с прямой канавкой.
Размеры < 3/8" с усиленным хвостовиком.
Класс точности: 2B, форма В.

Подробнее

Полезные материалы и статьи

Диаметры отверстий для нарезания резьбы метчиком

Размеры
О товаре
Отзывы (0)

Метчик машинный UNC 1/4-20 HSSE-G DIN 2184-1 2В GSR B01604130

4300

руб.

1 шт

Метчик машинный UNC 5/16- HSSE-G DIN 2184-1 2В GSR B01604140

5241

руб.

1 шт

Метчик машинный UNC 3/8-16 HSSE-G DIN 2184-1 2В GSR B01604150

6306

руб.

1 шт

Метчик машинный UNC 7/16-14 HSSE-G DIN 2184-1 2В GSR B01604160

7007

руб.

1 шт

Метчик машинный UNC 1/2-13 HSSE-G DIN 2184-1 2В GSR B01604170

7235

руб.

1 шт

Метчик машинный UNC 9/16-12 HSSE-G DIN 2184-1 2В GSR B01604180

10266

руб.

1 шт

Метчик машинный UNC 5/8-11 HSSE-G DIN 2184-1 2В GSR B01604190

10190

руб.

1 шт

Метчик машинный UNC 3/4-10 HSSE-G DIN 2184-1 2В GSR B01604210

12766

руб.

1 шт

Метчик машинный UNC 7/8-9 HSSE-G DIN 2184-1 2В GSR B01604230

15190

руб.

1 шт

Метчик машинный UNC 1-8 HSSE-G DIN 2184-1 2В GSR B01604250

19091

руб.

1 шт

Машинный метчик производителя GSR предназначен для нарезания внутренней дюймовой резьбы с крупным шагом по американскому стандарту UNC (Unified Coarse) в сквозных отверстиях глубиной до 1,5×d. Соответствует немецкому стандарту DIN 2184-1, который регламентирует основные габаритные размеры длинных машинных метчиков. Инструмент подходит для обработки нелегированных и низколегированных углеродистых сталей с пределом прочности до 800 Н/мм², ковкого литья, цветных металлов, а также низколегированных нержавеющих сталей. Предназначен для использования на сверлильных, токарных, агрегатных и резьбонарезных станках.

Не подходит для работы с высоколегированными нержавеющими сталями V2A и V4A

Особенности

Средняя длина заборной части со спиральной подточкой обеспечивает оптимальный баланс между плавностью врезания и производительностью при работе со сквозными отверстиями.
Прямая канавка со спиральной подточкой оптимизирована для сквозных отверстий: стружка выводится вперед, что предотвращает ее накопление и снижает риск поломки инструмента.
Выполнен из быстрорежущей стали HSSE-G (высококачественного кобальтового сплава), обладающего повышенной теплостойкостью, износостойкость и прочность режущих кромок.
Класс точности 2B гарантирует высокое качество нарезаемой дюймовой резьбы, соответствующей стандартным посадкам.
Усиленный хвостовик для размеров менее 3/8" повышает прочность инструмента в наиболее нагруженном сечении, снижая риск скручивания и поломки при работе с твердыми материалами.
Метчик оптимизирован для коротких сквозных отверстий, где стружка может свободно выходить через противоположную сторону.
Используется исключительно в машинном режиме на сверлильных, токарных, резьбонарезных станках и автоматических линиях.

Размеры

Метчик дюймовая резьба UNEF HSS-G DIN 2184-2 GSR - схема


Размер резьбы	Кол-во витков на дюйм	Отверстие d, мм	Общая длина l₁, мм	Рабочая длина l₂, мм	Диаметр хвостовика d₂, мм	Размер квадрата a, мм	Артикул
UNС №2	56	1,8	45	9	2,8	2,1	01604020
UNС №3	48	2,1	50	9	2,8	2,1	01604030
UNС №4	40	2,3	56	11	3,5	2,7	01604040
UNС №5	40	2,6	56	11	3,5	2,7	01604050
UNС №6	32	2,9	56	12	4	3	01604060
UNС №8	32	3,5	63	13	4,5	3,4	01604080
UNС №10	24	3,9	70	16	6	4,9	01604100
UNС №12	24	4,5	80	17	6	4,9	01604120
UNС 1/4	20	5,2	80	19	6	4,9	01604130
UNС 5/16	18	6,6	90	19	6	4,9	01604140
UNС 3/8	16	8	100	24	7	5,5	01604150
UNС 7/16	14	9,4	100	24	8	6,2	01604160
UNС 1/2	13	10,8	110	28	9	7	01604170
UNС 9/16	12	12,3	110	30	11	9	01604180
UNС 5/8	11	13,5	110	32	12	9	01604190
UNС 3/4	10	16,5	125	34	14	11	01604210
UNС 7/8	9	19,5	140	34	18	14,5	01604230
UNС 1	8	22,3	160	38	18	14,5	01604250
UNС 1 1/8	7	25	180	45	22	18	01604260
UNС 1 1/4	7	28,3	180	45	22	18	01604270
UNС 1 3/8	6	30,8	200	56	28	22	01604280
UNС 1 1/2	6	34	150	56	28	22	01604290
UNС 1 5/8	5	37,1	200	60	32	24	01604300
UNС 1 3/4	5	39,5	220	65	36	29	01604310
UNС 1 7/8	4,5	42	220	70	36	29	01604320
UNС 2	4,5	45	250	70	40	32	01604330
UNС 2 1/4	4,5	51,5	280	75	45	35	01604340
UNС 2 1/2	4	57,2	315	80	50	39	01604350
UNС 2 3/4	4	63,25	340	80	50	39	01604360
UNС 3	4	69,85	30	85	50	39	01604370

Характеристики

Бренд

GSR
Тип резьбы

Дюймовая UNC
Тип метчика

Машинный
DIN

2184-1
Единицы измерения

шт
Материал

Быстрорежущая сталь (HSSE)

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
