Метчик машинный метрическая резьба HSSE-VAP DIN 376 B GSR
.jpg)
.jpg){kind=spacer}
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: высоколегированные стали, нержавеющие стали, стали INOX, V2a, стальное литье до 900 Н/мм2.
-
Резьба: метрическая от М3 до М36.
- Стандарт DIN 376.
- Материал: быстрорежущая сталь HSSE-VAP.
- Направление резьбы: правая.
- Отверстие: сквозное < 1,5 х d.
- Допуск: 6h, форма В.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Машинный метчик DIN 376 B GSR предназначен для нарезания метрической резьбы в сквозных отверстиях глубиной менее 1,5×d в сложных обрабатываемых материалах: высоколегированных сталях, нержавеющих сталях INOX, V2a, стальном литье до 900 Н/мм². Подходит для интенсивного машинного применения на токарных, сверлильных и револьверных станках. Инструмент изготовлен из быстрорежущей стали HSSE - легированного кобальтом сплава, прошедшего специальную обработку для повышения износостойкости и снижения трения. Технология VAP (вапоризация) создает на поверхности оксидный слой, который улучшает скольжение и предотвращает налипание стружки на режущие кромки.

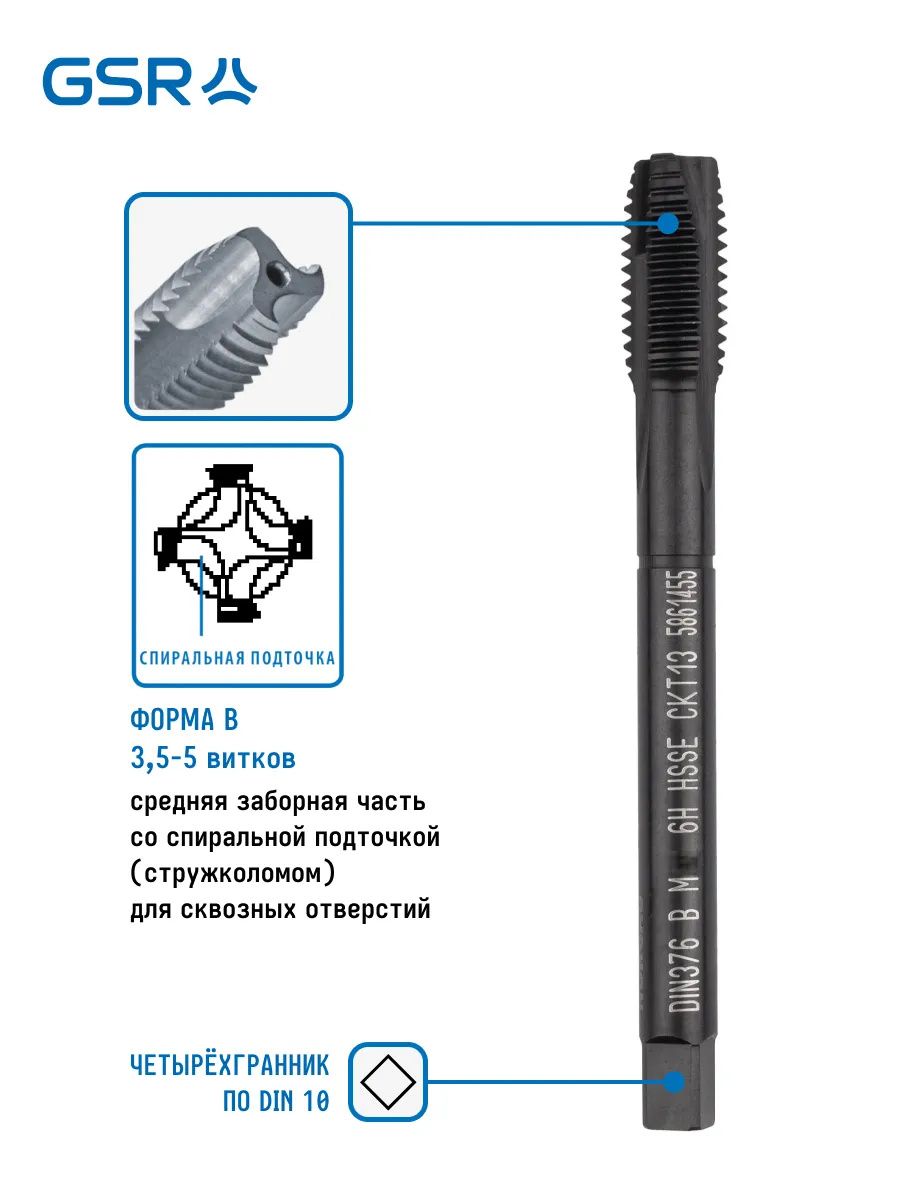

Соответствует немецкому стандарту DIN 376 и имеет исполнение B - с заборной частью длиной 3,5-5 витков и спиральной подточкой, что обеспечивает плавное врезание и снижение нагрузки на инструмент. Класс точности 6H гарантирует качественную резьбу в соответствии с международными нормами.
Особенности
- Конструкция по DIN 376 (форма В) оптимизирована для машинного нарезания резьбы в сквозных отверстиях.
- Изготовлен из быстрорежущей стали HSSЕ, которая сохраняет твердость при высоких температурах резания, что критично для машинной обработки на высоких скоростях.
- Вапоризация (VAP): обработка перегретым паром создает оксидный слой, снижающий трение и предотвращающий налипание стружки

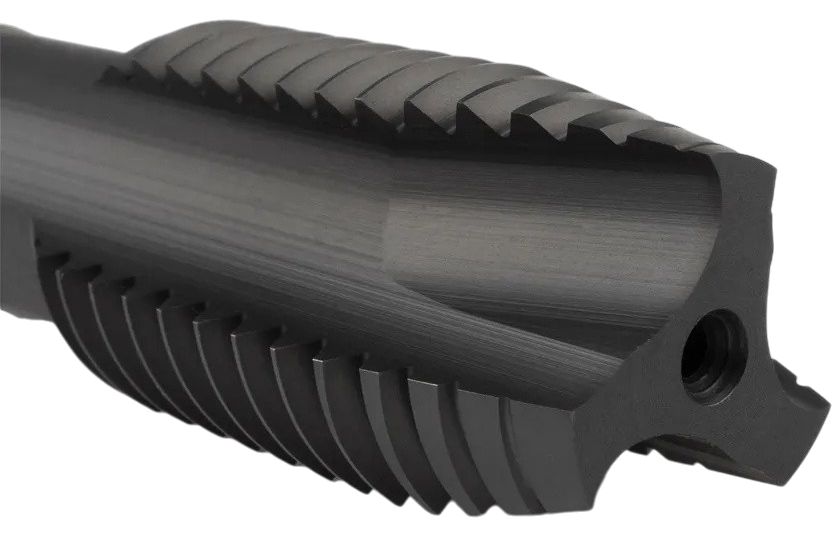

- Имеет среднюю заборную часть длиной 3,5-5 витков со спиральной подточкой (форма В), поэтому обеспечивает плавное врезание и эффективное отведение стружки вниз, под отверстие.
- Класс точности 6H гарантирует создание резьбы среднего класса точности по стандарту ISO 2.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм | Артикул |
| М3 | 0,5 | 2,5 | 56 | 11 | 2,2 | - | 02005130 |
| М4 | 0,7 | 3,3 | 63 | 13 | 2,8 |
2,1 |
02005150 |
| М5 | 0,8 | 4,2 | 70 | 16 | 3,5 |
2,7 |
02005170 |
| М6 | 1 | 5 | 80 | 19 | 4,5 |
3,4 |
02005190 |
| М8 | 1,25 | 6,8 | 90 | 22 | 6 | 4,9 | 02005210 |
| М10 | 1,5 | 8,5 | 100 | 24 | 7 | 5,5 | 02005230 |
| М12 | 1,75 | 10,2 | 110 | 28 | 9 | 7 | 02005250 |
| М14 | 2 | 12 | 110 | 30 | 11 | 9 | 02005260 |
| М16 | 2 | 14 | 110 | 32 | 12 | 9 | 02005270 |
| М18 | 2,5 | 15,5 | 125 | 34 | 14 | 11 | 02005280 |
| М20 | 2,5 | 17,5 | 140 | 34 | 16 | 12 | 02005290 |
| М22 | 2,5 | 19,5 | 140 | 34 | 18 | 14,5 | 02005300 |
| М24 | 3 | 21 | 160 | 38 | 18 | 14,5 | 02005310 |
| М27 | 3 | 24 | 160 | 38 | 20 | 16 | 02005320 |
| М30 | 3,5 | 26,5 | 180 | 45 | 22 | 18 | 02005330 |
| М33 | 3,5 | 26,5 | 180 | 45 | 22 | 18 | 02005340 |
| М36 | 4 | 32 | 200 | 56 | 28 | 22 | 02005350 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN376
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
