Метчик машинный метрическая резьба HSSE-G DIN 376 B GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: нелегированные углеродистые стали с пределом прочности до 800 Н/мм², автоматные стали, деформируемые латуни, цинковые, медные, алюминиевые сплавы (кремний более 10%), бронза.
-
Резьба: метрическая от М3 до М30.
- Стандарт DIN 376 (DIN 2184-1).
- Материал: быстрорежущая сталь HSSE-G.
- Направление резьбы: правая.
- Отверстие: сквозное < 1,5 х d.
- Допуск: 6h, форма В.
руб.
руб.
руб.
руб.
руб.
Машинный метчик GSR предназначен для нарезания метрической резьбы в сквозных отверстиях на сверлильных, токарных станках и резьбонарезных автоматах. Изготовленный из быстрорежущей стали HSSE-G с кобальтовой добавкой, метчик обладает повышенной термостойкостью и износостойкостью, что делает его идеальным выбором для серийного производства и интенсивной эксплуатации. Конструкция по стандарту DIN 376 (форма В) обеспечивает оптимальное стружкоотведение и высокое качество резьбы. Линейка типоразмеров от М3 до М30 покрывает большинство стандартных диаметров резьбы, используемых в машиностроении, приборостроении и ремонтных мастерских.
Универсальность по материалам
- Нелегированные углеродистые стали с пределом прочности до 800 Н/мм².
- Автоматные стали.
- Цветные металлы и сплавы: латунь, медь, цинк, бронза.
- Алюминиевые сплавы (с содержанием кремния более 10%).
Особенности
- Конструкция по DIN 376 (форма В) оптимизирована для машинного нарезания резьбы в сквозных отверстиях.
- Изготовлен из быстрорежущей стали HSSЕ-G, которая сохраняет твердость при высоких температурах резания, что критично для машинной обработки на высоких скоростях.

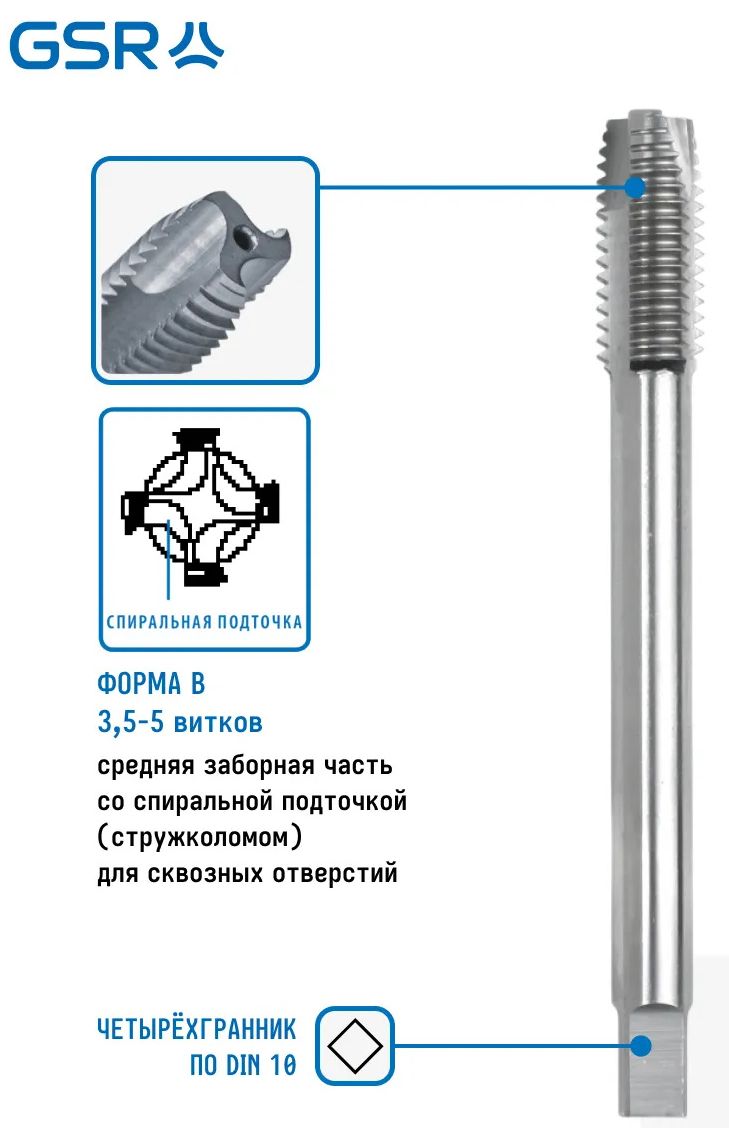

- Имеет среднюю заборную часть длиной 3,5-5 витков со спиральной подточкой (форма В), поэтому обеспечивает плавное врезание и эффективное отведение стружки вниз, под отверстие.
- Класс точности 6H гарантирует создание резьбы среднего класса точности по стандарту ISO 2.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм |
| М3 | 0,5 | 2,5 | 56 | 11 | 2,2 | - |
| М4 | 0,7 | 3,3 | 63 | 13 | 2,8 |
2,1 |
| М5 | 0,8 | 4,2 | 70 | 16 | 3,5 |
2,7 |
| М6 | 1 | 5 | 80 | 19 | 4,5 |
3,4 |
| М8 | 1,25 | 6,8 | 90 | 22 | 6 | 4,9 |
| М10 | 1,5 | 8,5 | 100 | 24 | 7 | 5,5 |
| М12 | 1,75 | 10,2 | 110 | 28 | 9 | 7 |
| М14 | 2 | 12 | 110 | 30 | 11 | 9 |
| М16 | 2 | 14 | 110 | 32 | 12 | 9 |
| М18 | 2,5 | 15,5 | 125 | 34 | 14 | 11 |
| М20 | 2,5 | 17,5 | 140 | 34 | 16 | 12 |
| М22 | 2,5 | 19,5 | 140 | 34 | 18 | 14,5 |
| М24 | 3 | 21 | 160 | 38 | 18 | 14,5 |
| М27 | 3 | 24 | 160 | 38 | 20 | 16 |
| М30 | 3,5 | 26,5 | 180 | 45 | 22 | 18 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN376
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
