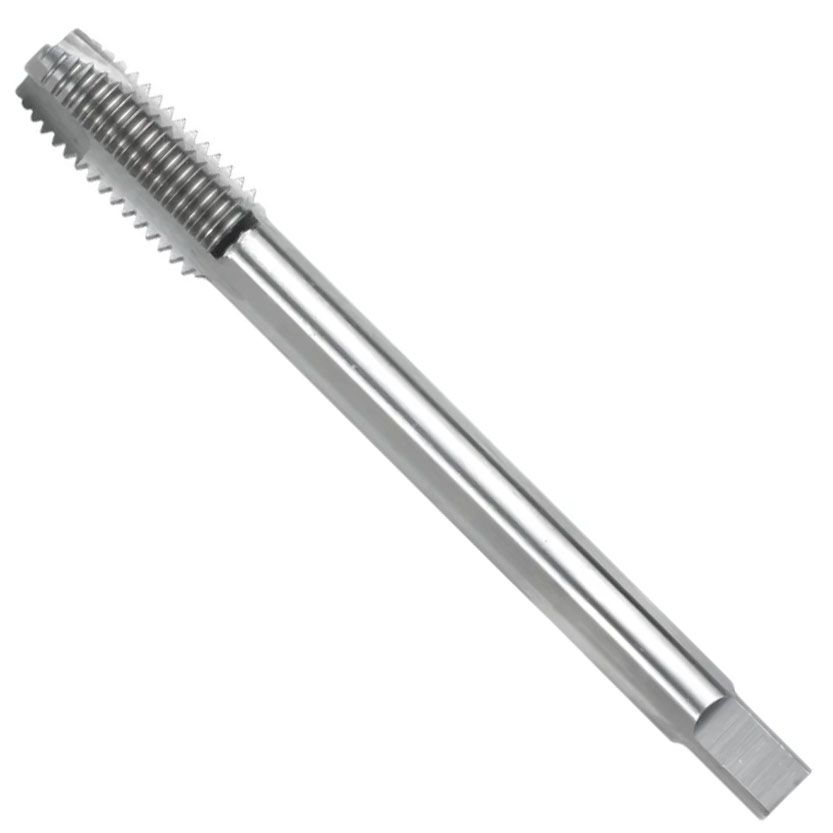

Метчик машинный метрическая резьба HSS-G DIN 376 6H GSR
Код товара: WN00317817
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: нелегированные углеродистые стали с пределом прочности до 800 Н/мм², автоматные стали, деформируемые латуни, цинковые, медные, алюминиевые сплавы (кремний более 10%), бронза.
-
Резьба: метрическая от М3 до М30.
- Стандарт DIN 376 (DIN 2184-1).
- Направление резьбы: правая.
- Отверстие: сквозное < 1,5 х d.
- Допуск: 6h, форма В.
Полезные материалы и статьи
56
шт
2681
руб.
1 шт
16
шт
4386
руб.
1 шт
60
шт
5652
руб.
1 шт
20
шт
6868
руб.
1 шт
14
шт
20104
руб.
1 шт
Метчик DIN 376 (DIN 2184-1) GSR предназначен для нарезания правой метрической резьбы (М) в сквозных отверстиях машинным способом. Его конструкция и материал оптимизированы для работы на токарных, сверлильных, агрегатных и револьверных станках. Соответствует немецкому стандарту DIN 376 (идентичен DIN 2184-1) и имеет проходной хвостовик, что позволяет нарезать резьбу на глубину, превышающую длину режущей части. Это ключевое отличие от метчиков по стандарту DIN 371, которые имеют утолщенный хвостовик.
Универсальность по материалам
- Нелегированные углеродистые стали с пределом прочности до 800 Н/мм².
- Автоматные стали.
- Цветные металлы и сплавы: латунь, медь, цинк, бронза.
- Алюминиевые сплавы (с содержанием кремния более 10%).
Особенности

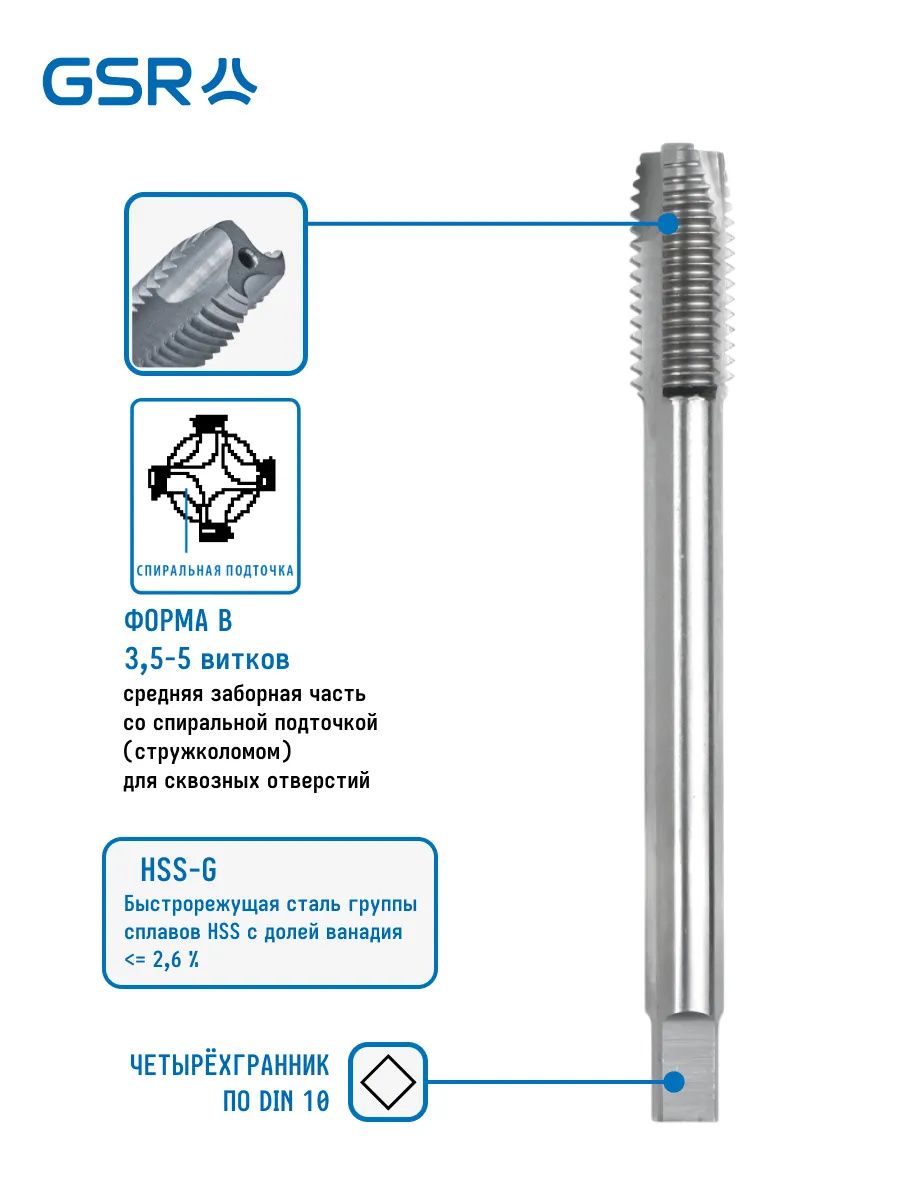

- Изготовлен из быстрорежущей стали HSS-G (аналог Р6М5), которая обладает высокой износостойкостью и способностью сохранять режущие свойства при нагреве.

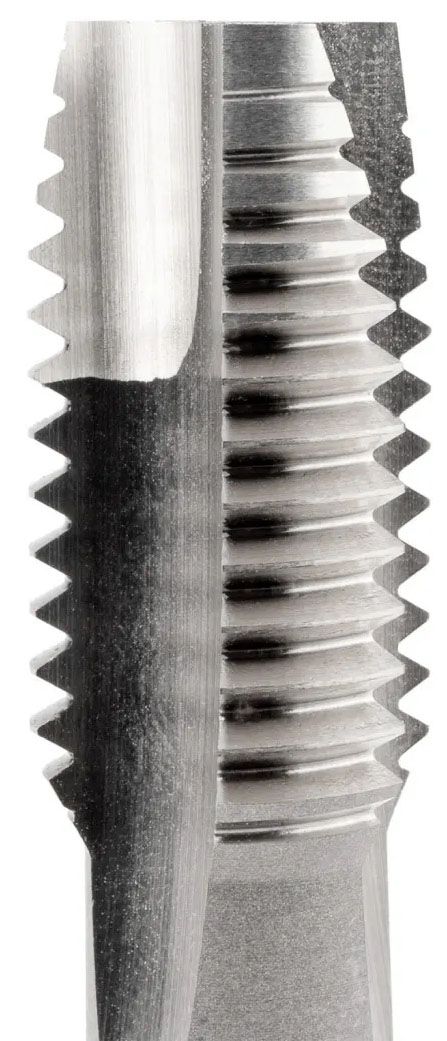

- Имеет среднюю заборную часть длиной 3,5–5 витков со спиральной подточкой (форма В), поэтому обеспечивает плавное врезание и эффективное отведение стружки вниз, под отверстие.
- Класс точности 6H гарантирует создание резьбы среднего класса точности по стандарту ISO 2.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм |
| М3 | 0,5 | 2,5 | 56 | 10 | 2,2 | - |
| М4 | 0,7 | 3,3 | 63 | 12 | 2,8 |
2,1 |
| М5 | 0,8 | 4,2 | 70 | 14 | 3,5 |
2,7 |
| М6 | 1 | 5 | 80 | 16 | 4,5 |
3,4 |
| М8 | 1,25 | 6,8 | 90 | 18 | 6 | 4,9 |
| М10 | 1,5 | 8,5 | 100 | 20 | 7 | 5,5 |
| М12 | 1,75 | 10,2 | 110 | 28 | 9 | 7 |
| М14 | 2 | 12 | 110 | 30 | 11 | 9 |
| М16 | 2 | 14 | 110 | 32 | 12 | 9 |
| М18 | 2,5 | 15,5 | 125 | 34 | 14 | 11 |
| М20 | 2,5 | 17,5 | 140 | 34 | 16 | 12 |
| М22 | 2,5 | 19,5 | 140 | 34 | 18 | 14,5 |
| М24 | 3 | 21 | 160 | 38 | 18 | 14,5 |
| М27 | 3 | 24 | 160 | 38 | 20 | 16 |
| М30 | 3,5 | 26,5 | 180 | 45 | 22 | 18 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN376
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
