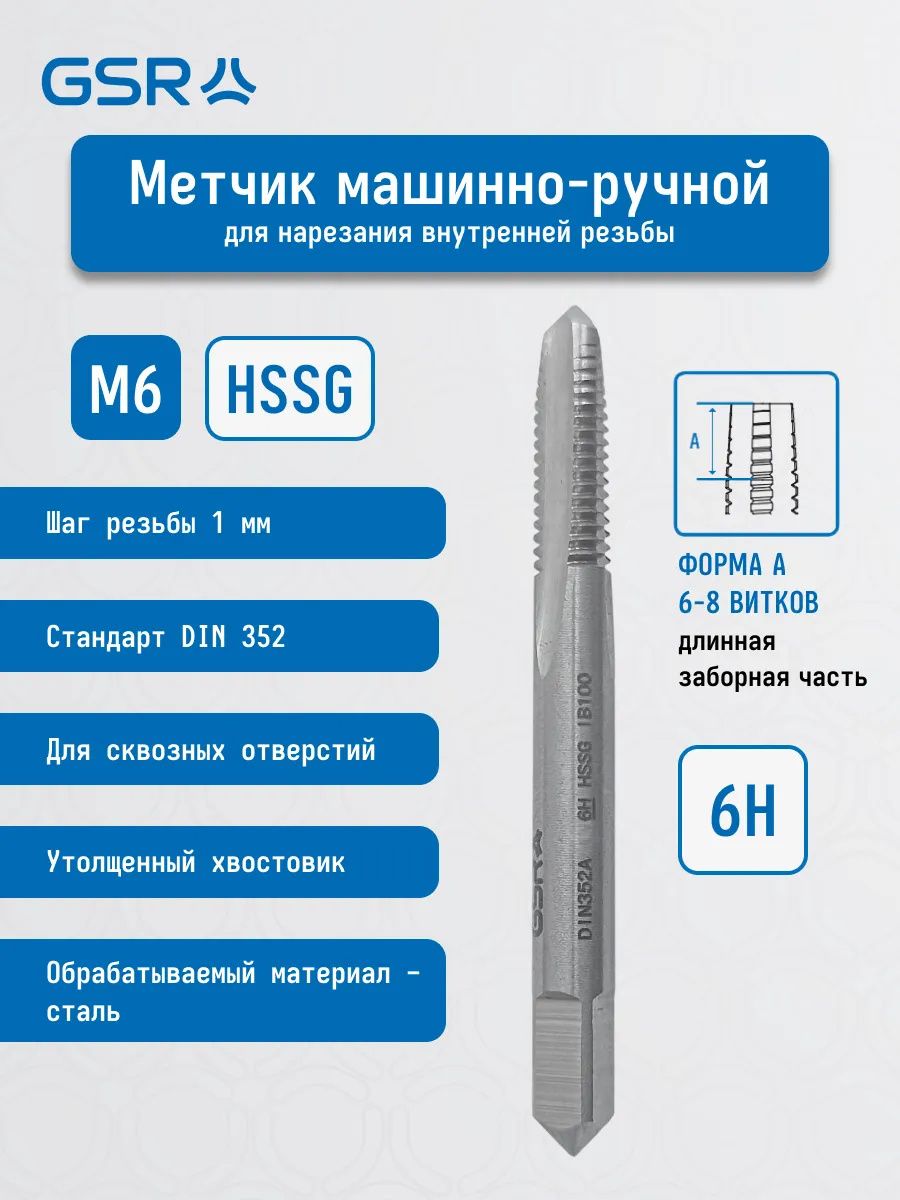

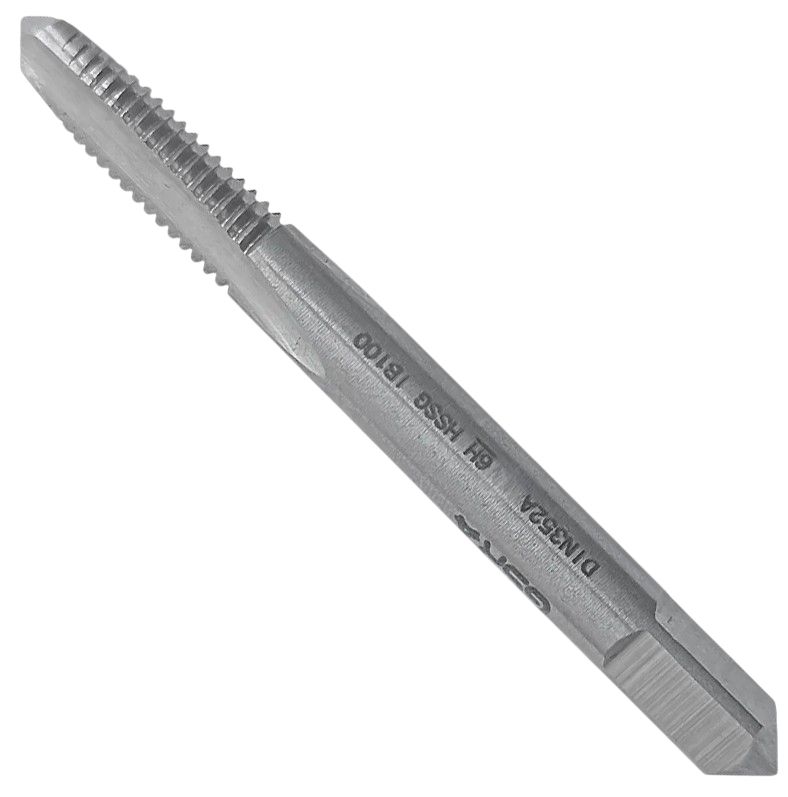

Метчик машинно-ручной метрическая резьба HSS-G форма A DIN352 GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемый материал: конструкционная сталь до 800H/мм².
-
Резьба: метрическая от М3 до М24.
- Соответствует стандарту DIN 352.
- Направление резьбы: правая.
- Отверстие: сквозное < 1 х d.

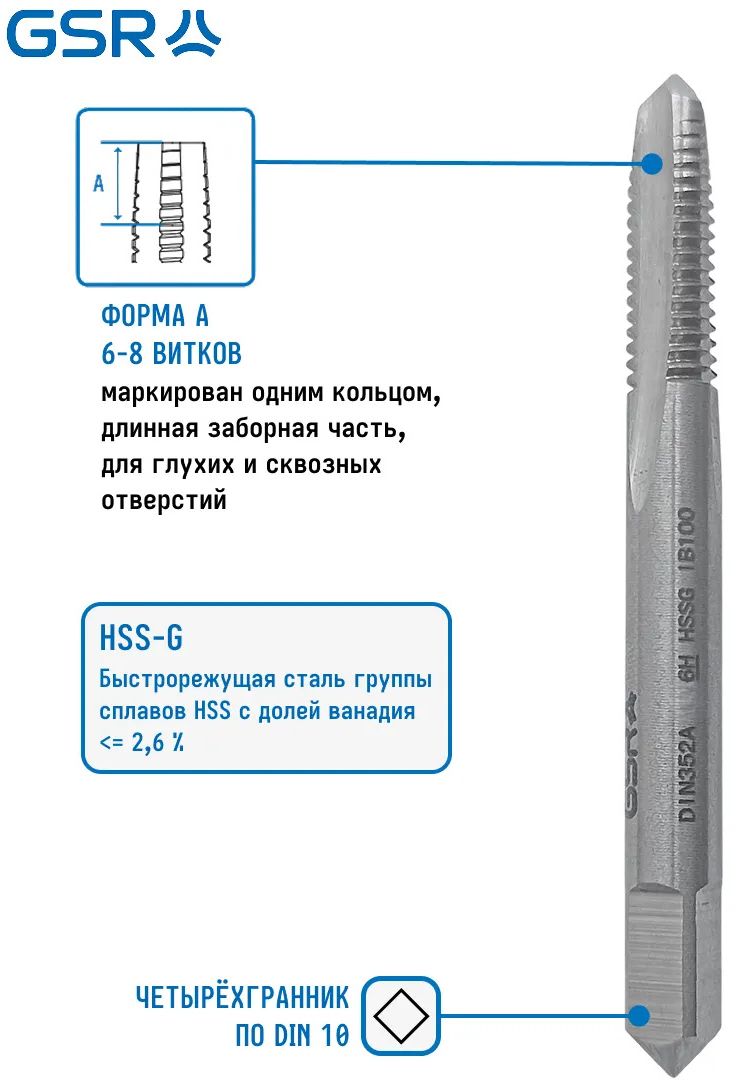

- Форма А: длинная заборная часть 6-8 витков.
- Утолщенный хвостовик по DIN10.
- Материал: HSS-G.
Машинно-ручной метчик GSR представляет собой высокопроизводительный инструмент, предназначенный для нарезания правой метрической резьбы в сквозных отверстиях малой глубины (менее 1 диаметра). Благодаря длинной заборной части (форма А), он обеспечивает плавный и легкий ввод, снижая нагрузку на инструмент и обрабатываемую деталь. Метчик одинаково эффективен как при ручной работе с воротком, так и при машинном использовании на сверлильных, токарных или агрегатных станках. Выполненный по стандарту DIN 352 и оптимизированный для обработки конструкционных сталей, он является надежным выбором для профессиональных мастерских, ремонтных служб и производственных участков.

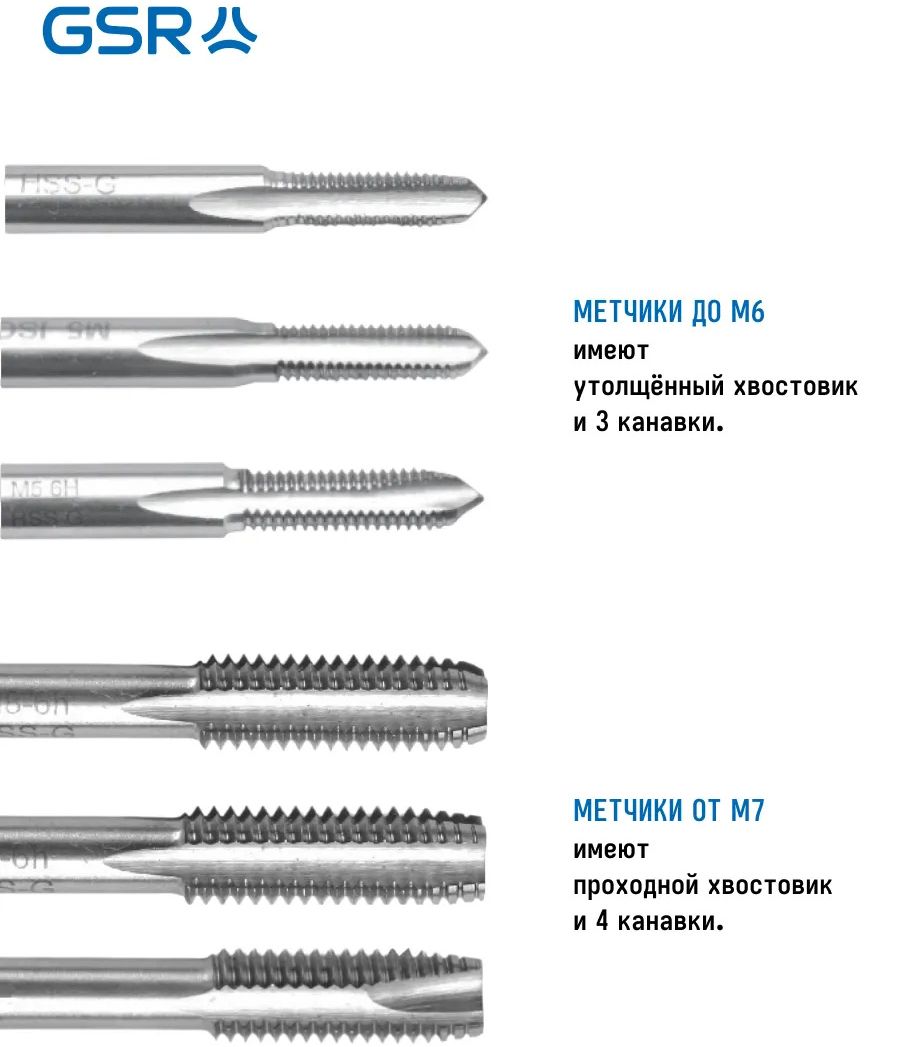

Конструкция
- Метчики до М6 имеют утолщенный хвостовик и три канавки.
- Метчики от М7 имеют проходной хвостовик и 4 канавки.
Ключевые преимущества форма А
- Плавный ввод - постепенное нарастание нагрузки, что снижает риск поломки инструмента и образования сколов на резьбе.
- Распределение нагрузки - усилие резания распределяется на большее количество витков, что уменьшает износ режущих кромок и продлевает срок службы метчика.
- Меньшее усилие при нарезании - благодаря пошаговому врезанию, требуется меньше физического усилия при ручной работе, а при машинной - снижается нагрузка на привод.
Особенности
- Изготовлен из быстрорежущей стали, легированной кобальтом (около 5%), обладающей исключительной прочностью, износостойкостью и устойчивостью к нагреву, возникающему при обработке вязких материалов.
- Метчик разработан для отверстий с глубиной менее 1 × d (где d - диаметр резьбы), поэтому он идеально подходит для нарезания резьбы в тонкостенных деталях, пластинах, фланцах и других элементах, где глубина сверления не превышает диаметр.
- Утолщенный хвостовик обеспечивает повышенную прочность инструмента и надежную передачу крутящего момента от воротка или станка.
- Четырехгранник по DIN10 соответствует стандартным размерам воротков и патронов для надежной фиксации без люфтов и проскальзывания.
- Допуск 6H гарантирует высокий класс точности нарезаемой резьбы, что критично для ответственных соединений.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм | Артикул |
|
М3 |
0,5 | 2,5 | 40 | 11 | 3,5 | 2,7 | 00202130 |
|
М4 |
0,7 | 3,3 | 45 | 13 | 4,5 | 3,4 | 00202150 |
|
М5 |
0,8 | 4,2 | 50 | 16 | 6 | 4,2 | 00202170 |
|
М6 |
1 | 5 | 56 | 19 | 6 | 5 | 00202190 |
|
М8 |
1,25 | 6,8 | 63 | 22 | 6 | 6,8 | 00202210 |
|
М10 |
1,5 | 8,5 | 70 | 24 | 7 | 8,5 | 00202230 |
|
М12 |
1,75 | 10,2 | 75 | 28 | 9 | 7 | 00202250 |
|
М14 |
2 | 12 | 80 | 30 | 11 | 9 | 00202260 |
|
М16 |
2 | 14 | 80 | 32 | 12 | 9 | 00202270 |
|
М18 |
2,5 | 15,5 | 95 | 34 | 14 | 11 | 00202280 |
|
М20 |
2,5 | 17,5 | 95 | 34 | 16 | 12 | 00202290 |
| М22 | 2,5 | 19,5 | 100 | 34 | 18 | 14,5 | 00202300 |
| М24 | 3 | 21 | 110 | 38 | 18 | 14,5 | 00202310 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинно-ручной
-
DIN352
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
Штрих код
