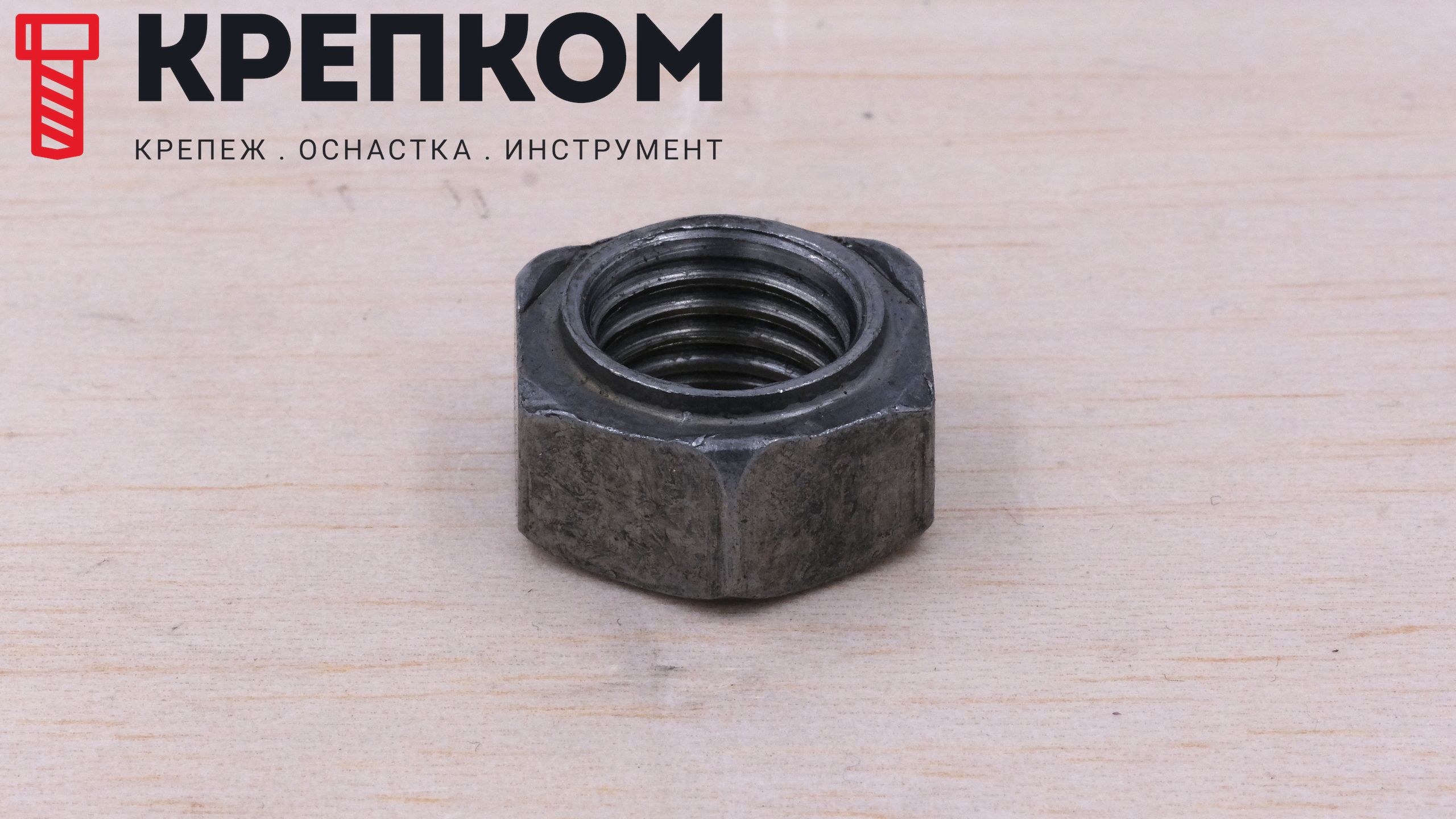

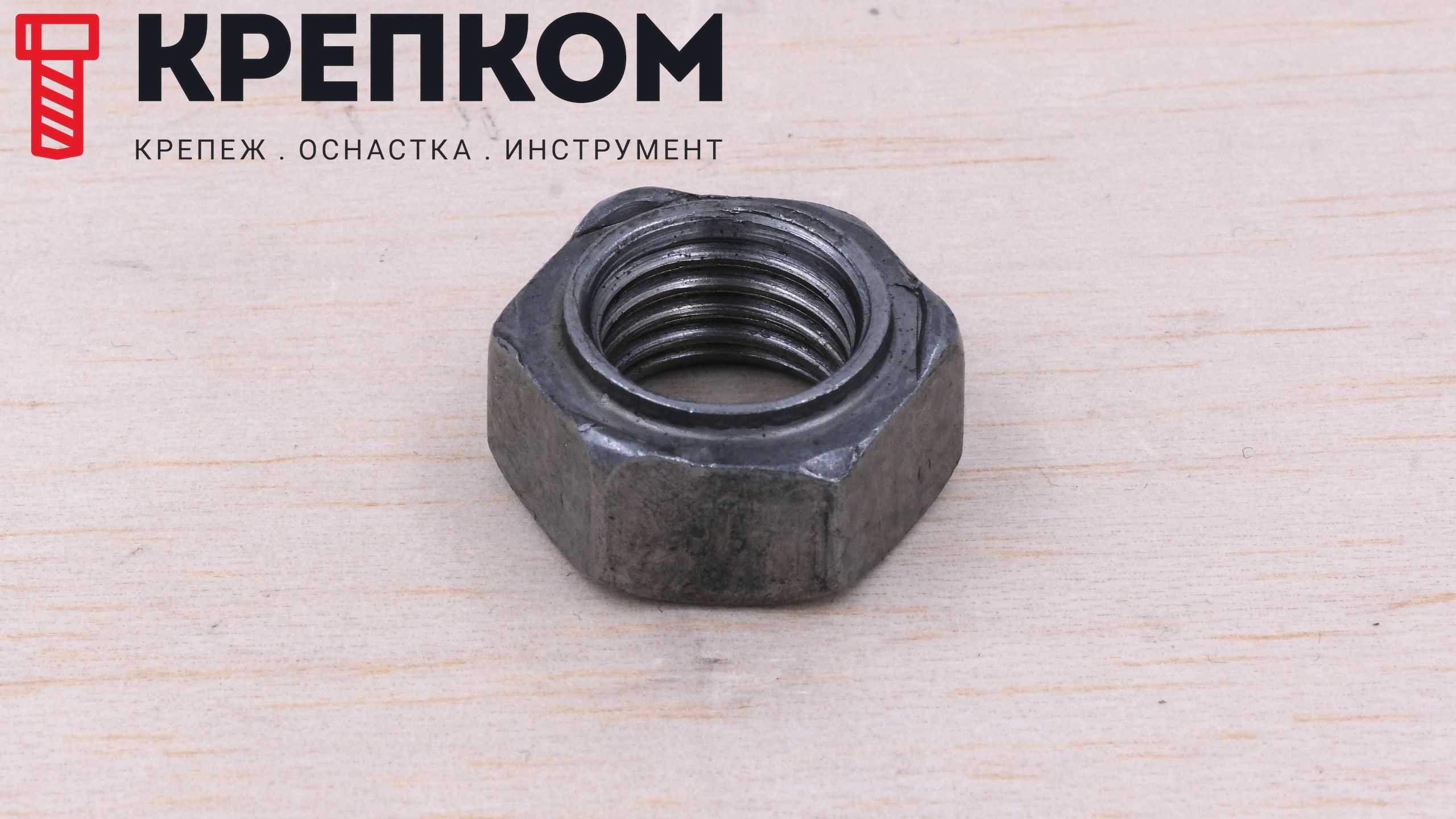

Гайка приварная DIN 929, класс прочности 8, сталь без покрытия

Гайка приварная шестигранная DIN 929 класса прочности 8 — это крепёжное изделие с внутренней метрической резьбой, предназначенное для формирования прочного неразъёмного резьбового соединения методом контактной точечной сварки. Изделие применяется совместно с болтами или шпильками соответствующего диаметра и используется в конструкциях, где доступ к обратной стороне соединения ограничен либо требуется исключить возможность демонтажа стандартным инструментом. Приварная гайка обеспечивает высокую стойкость соединения к вибрационным и динамическим нагрузкам, сохраняя стабильность резьбы в процессе эксплуатации.

Конструктивные особенности

Конструктивно гайка соответствует шестигранному профилю стандартного крепежа, то есть схожа с обычной гайкой, однако отличается наличием трёх приварных выступов на опорной поверхности. В процессе сварки выступы локально расплавляются и образуют прочное монолитное соединение с основанием. Дополнительное направляющее кольцо служит для позиционирования изделия в подготовленном отверстии, обеспечивая точную соосность гайки и монтажного отверстия перед сваркой. Такая конструкция упрощает установку, повышает точность монтажа и снижает риск смещения крепежа во время сварочных работ.

Материал и прочностные характеристики

Гайка изготовлена из углеродистой стали, пригодной для сварки, с содержанием углерода до 0,25%. Материал обеспечивает стабильные сварочные свойства и необходимую механическую прочность соединения. Класс прочности 8 допускает применение изделия в ответственных конструкциях со значительными статическими и умеренными динамическими нагрузками. Приварные гайки, как правило, поставляются без цинкового покрытия, поскольку наличие защитного слоя ухудшает качество сварного соединения и может вызывать дефекты провара.

Область применения

Приварная гайка DIN 929 широко применяется в машиностроении, производстве металлоконструкций, приборостроении, автомобильной промышленности и при изготовлении корпусов оборудования из листового металла. Изделие используется для создания резьбовых точек крепления в тонколистовых материалах, где невозможно нарезать полноценную резьбу либо установить стандартную гайку. Сварочное крепление обеспечивает высокую устойчивость соединения к проворачиванию и отрыву, что особенно важно в узлах, подверженных вибрации. Дополнительным преимуществом является возможность получения стабильного электрического контакта между соединяемыми элементами.

Аналоги

• ГОСТ Р 58799-2020 (М3–М16)
• DIN 977 — приварная гайка с фланцем (М5–М16)
• DIN 928 — приварная гайка квадратная (М4–М12)

Размеры:

Резьба	М3	М4	М5	М6	М8	М10	М12	М14	М16
Ширина выступов, b	0,8	0,8	0,8	0,9	1	1,25	1,25	1,5	1,5
Диаметр, d2	4,5	6	7	8	10,5	12,5	14,8	16,8	18,8
Высота, h1	0,55	0,65	0,7	0,75	0,9	1,15	1,4	1,8	1,8
Высота выступов, h2	0,25	0,35	0,4	0,4	0,5	0,65	0,8	1	1
Высота шестигранной гайки, m	3	3,5	4	5	6,5	8	10	11	13
Размер под ключ, s	7,5	9	10	11	14	17	19	22	24

все размеры указаны в мм

Характеристики

• Тип гайки
  Приварная
• DIN
  929
• ГОСТ
  Р 58799-2020
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  8
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Hexagon weld nuts

• DIN 929

Выбрать размер
