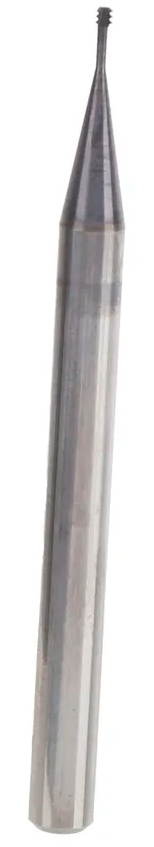

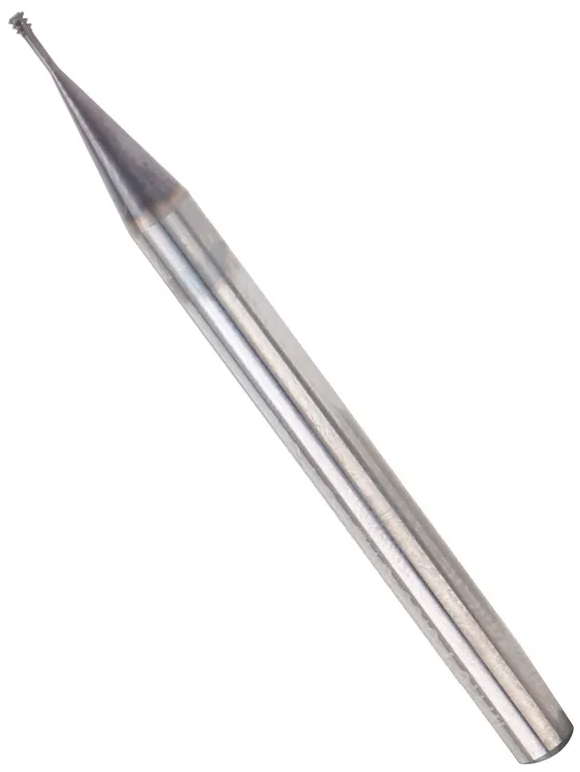

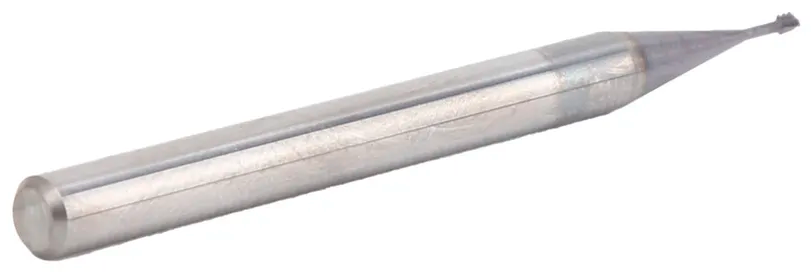

Фреза концевая сферическая с цилиндрическим хвостовиком H55C РИ
- Фрезерование пазов, профильное фрезерование, врезание под углом, сверление (фрезерование по оси вращения).
- Материал обработки: сталь, нержавеющая сталь, чугун, закаленная сталь.
- Со сферическим торцом.
- Угол подъема стружечной канавки: 30°.
- Материал: сплав H55C.
- Хвостовик: цилиндрический.
- Число зубьев: 2 шт, 4 шт.
- Диаметр: от 0,3 до 20 мм.
- Длина: от 50 до 150 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Концевая сферическая фреза с цилиндрическим хвостовиком производителя РИ - это высокоэффективный инструмент для сложных видов обработки. Геометрия сферического торца делает фрезу незаменимой для 3D-фрезерования, получения сложных криволинейных поверхностей и контуров. Благодаря применению современного твердого сплава H55C и оптимизированной геометрии, фреза предназначена для работы с широким спектром обрабатываемых материалов, включая самые трудные, такие как нержавеющая и закаленная сталь.
Основное назначение
- Профильное фрезерование: создание и чистовая обработка сложных 3D-поверхностей, штампов, пресс-форм, кулачков.
- Фрезерование пазов: обработка пазов сложной формы с криволинейным дном.
- Врезание под углом (рампинг): плавное врезание в материал по наклонной траектории, что исключает необходимость предварительного сверления.
- Сверление (осевое фрезерование): возможность выполнения операций, аналогичных сверлению, за счет осевой подачи.
Особенности
-
Сплав H55C - это универсальный износостойкий сплав, который обеспечивает отличный баланс между твердостью и прочностью. Обладает высокой красностойкостью (сохраняет твердость при нагреве), что критически важно для обработки нержавеющих и жаропрочных сталей.Обеспечивает стойкость и стабильность при работе с абразивными материалами, такими как чугун.
-
Сферический торец позволяет вести обработку по сложным пространственным контурам. Теоретически нулевая радиальная нагрузка в точке контакта с материалом на оси инструмента, что снижает вибрации при чистовой обработке. Ширина обрабатываемого паза точно соответствует диаметру фрезы.
-
Оптимизированная геометрия стружечной канавки. Угол подъема стружечной канавки 30° является компромиссным решением. Обеспечивает эффективное и быстрое удаление стружки из зоны резания, что предотвращает ее повторное налипание и перегрев. Сохраняет достаточную прочность и жесткость зуба, что важно для обработки твердых материалов (закаленная сталь, нержавейка) и работ с ударными нагрузками (врезание, прерывистый рез).
-
Конструкция и исполнение. Цилиндрический хвостовик обеспечивает надежное зажатие в стандартных цанговых патронах, обеспечивая точную биометрическую фиксацию. 2 зуба - отличное пространство для отвода стружки, рекомендуется для обработки вязких материалов (нержавеющая сталь, титан), а также для черновых операций, где важнее объем снимаемого материала. 4 зуба - для повышенной жесткости и стабильности, более качественной чистоты поверхности. Идеально для чистовой обработки, работы с чугуном и закаленными сталями, где важна точность и минимальные вибрации.
- Широкий диапазон диаметров (от 0,3 до 20 мм) позволяет подобрать инструмент для задач любой сложности - от микрообработки и тонких гравировальных работ до фрезерования средних размеров.

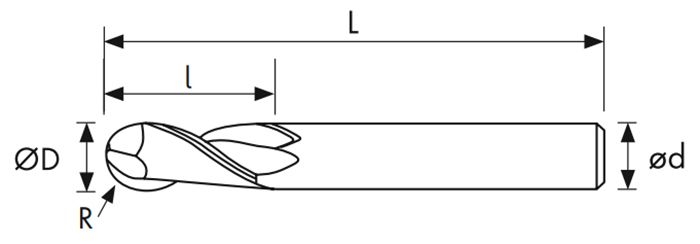

Размеры
| Диаметр D, мм | Радиус торца, R | Рабочая длина l, мм | Диаметр хвостовика d, мм | Общая длина L, мм |
| 0,3 | 0,15 | 0,6 | 4 | 50 |
| 0,4 | 0,2 | 0,8 | 4 | 50 |
| 0,5 | 0,25 | 1 | 4 | 50 |
| 0,6 | 0,3 | 1,2 | 4 | 50 |
| 0,7 | 0,35 | 1,4 | 4 | 50 |
| 0,8 | 0,4 | 1,6 | 4 | 50 |
| 0,9 | 0,45 | 1,8 | 4 | 50 |
| 1 | 0,5 | 2 | 4 | 50 |
| 1 | 0,5 | 2 | 6 | 50 |
| 1,5 | 0,75 | 3 | 4 | 50 |
| 1,5 | 0,75 | 3 | 6 | 50 |
| 2 | 1 | 4 | 4 | 50 |
| 2 | 1 | 4 | 6 | 50 |
| 2,5 | 1,25 | 5 | 4 | 50 |
| 2,5 | 1,25 | 5 | 6 | 50 |
| 3 | 1,5 | 6 | 4 | 50 |
| 3 | 1,5 | 6 | 3 | 50 |
| 3 | 1,5 | 6 | 6 | 50 |
| 3,5 | 1,75 | 7 | 4 | 50 |
| 4 | 2 | 8 | 4 | 50 |
| 4 | 2 | 8 | 6 | 50 |
| 5 | 2,5 | 10 | 6 | 50 |
| 6 | 3 | 12 | 6 | 50 |
| 7 | 3,5 | 14 | 8 | 60 |
| 8 | 4 | 16 | 8 | 60 |
| 9 | 4,5 | 18 | 10 | 75 |
| 10 | 5 | 20 | 10 | 75 |
| 12 | 6 | 24 | 12 | 75 |
| 16 | 8 | 32 | 16 | 100 |
| 20 | 10 | 40 | 20 | 150 |
Характеристики
-
Единицы измеренияшт
-
МатериалH55C
