Патрон токарный 3-x кулачковый 315-ПТ (7100-0011П) К11 РИ ri.262.181
Цена
85460 / шт руб.
- Зажимное устройство для фиксации заготовок на шпинделе станка.
- Трехкулачковая конструкция обеспечивает быструю установку и снятие заготовки.
- Непосредственное крепление на шпиндель станка.
- Максимальный диаметр обрабатываемой заготовки в пределах 315 мм.
- Возможность иметь несколько комплектов кулачков под разные задачи значительно расширяет функционал патрона.
Токарный патрон 315 мм, 3-x кулачковый 7100-0011П серия К11 РИ ri.262.227 — это самоцентрирующийся патрон прямого действия, предназначенный для закрепления заготовок на токарно-винторезных станках. Относятся к классу спирально-реечных самоцентрирующих трехкулачковых патронов, обладает повышенной точностью. Предназначен для закрепления заготовок круглой и шестигранной формы и заготовок типа диск на станках токарной, шлифовальной, фрезерной и сверлильной групп.
Особенности

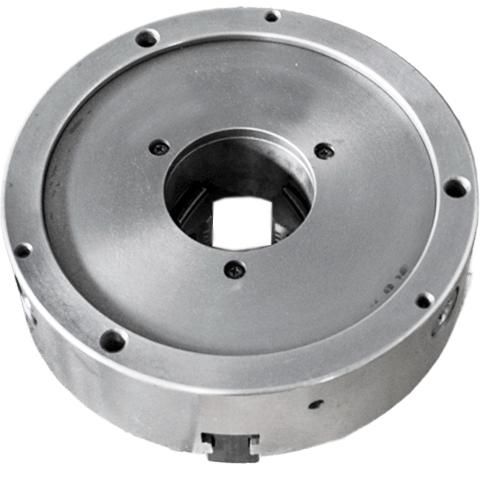

Посадка по ГОСТ 3889-90 с цилиндрическим центрирующим пояском, крепление на шпиндель станка осуществляется через промежуточный фланец.

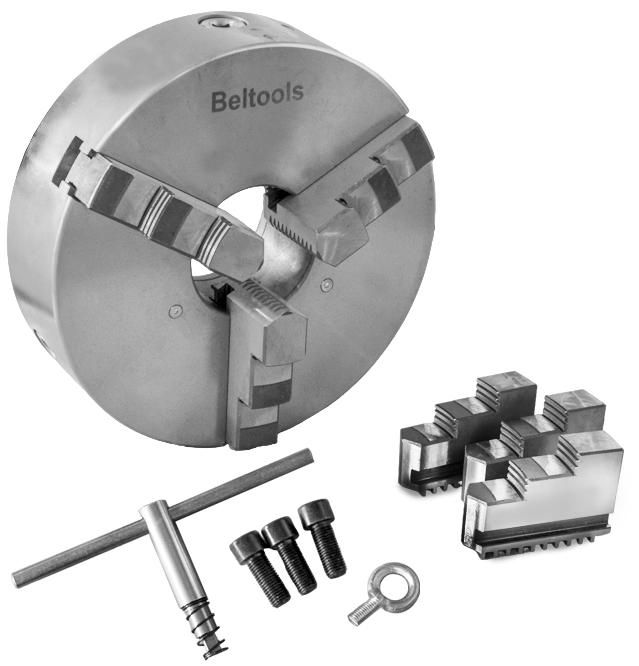

Комплектация
- комплект прямых каленых кулачкой
- комплект обратных каленых кулачков
- комплект крепежных винтов
- ключ
- паспорт изделия
Применение
Токарный патрон широко применяется в области металлообработки, в серийном и массовом производстве при выполнении токарных операций: обтачивание наружных и внутренних поверхностей (цилиндры, конусы); подрезка торцов; нарезание резьбы (метрической, дюймовой, модульной); сверление, зенкерование и развертывание отверстий (с подачей от пиноли задней бабки). Благодаря диаметру 315 мм и высокому усилию зажима, патрон предназначен для работы с массивными деталями, которые требуют надежного крепления при значительных усилиях резания. Типичные обрабатываемые детали: rорпусные детали, маховики, фланцы, валы большого диаметра, шкивы.
Техническая информация
Материал | чугун |
Вид патрона |
кулачковый |
Обозначение по ГОСТ |
7100-0011П |
Диаметр патрона |
315 мм |
Комплектация |
с обратными кулачками |
Количество кулачков |
3 |
Серия |
К11 |

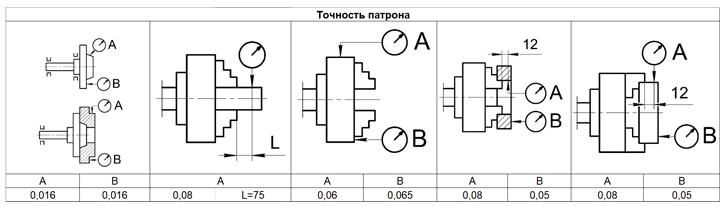

Точность патрона |
повышенная (П) |
Тип центрирования |
самоцентрирующий |
Конструкция патрона |
спирально-реечная |
Тип крепления патрона |
фланец (планшайба) |
Максимальное кол-во оборотов |
1800 об/мин |
Шаг зуба кулачка S |
11 мм |
Ширина кулачка B |
36 мм |
Полка кулачка H1 |
13,5 мм |
Диапазон зажима прямыми кулачками A-A1 |
10-140 мм |
Диапазон зажима прямыми кулачками B-B1 |
95-315 мм |
Диапазон зажима обратными кулачками C-C1 |
100-315 мм |

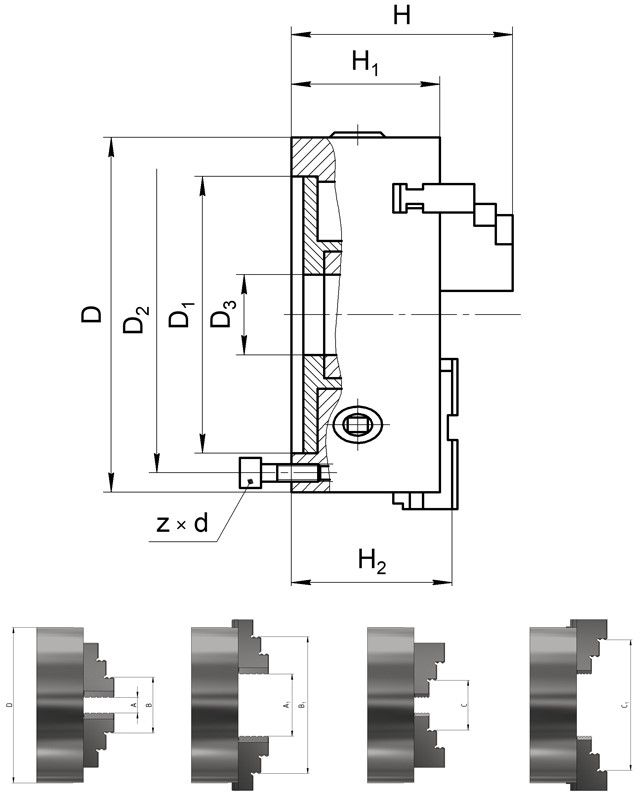

Размеры
Размер D |
315 мм |
Размер D1 |
270 мм |
Размер D2 |
290 мм |
Размер D3 |
100 мм |
Размер H | 142,6 мм |
Размер H1 | 90 мм |
Размер h |
6 мм |
Размер ZxD |
3 x M12 |
Характеристики
-
Единицы измеренияшт
-
Вес (г)49000
-
Артикулri.262.181
-
МатериалЧугун
-
