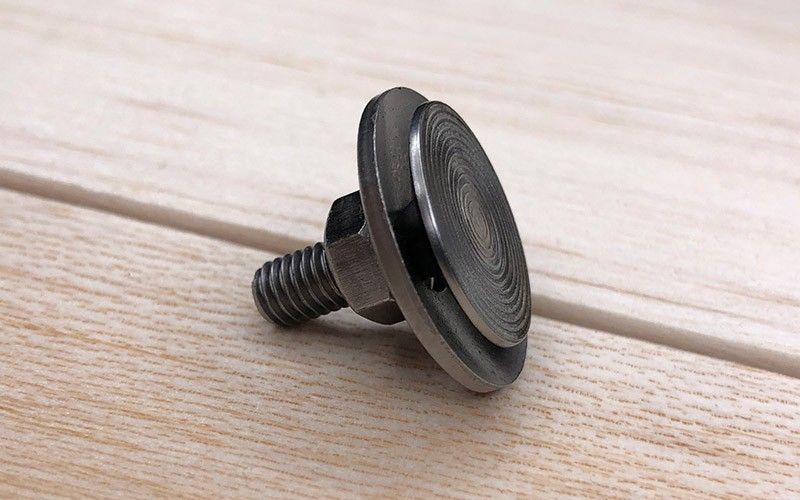

Болт норийный DIN 15237 с гайкой и шайбой, без покрытия
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис

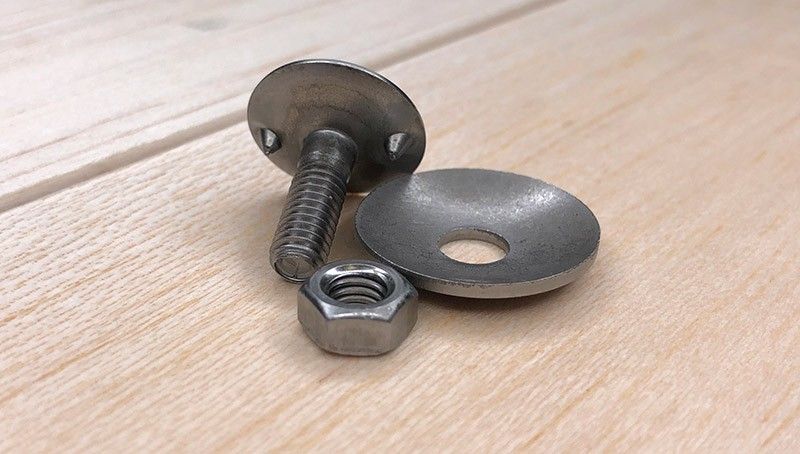

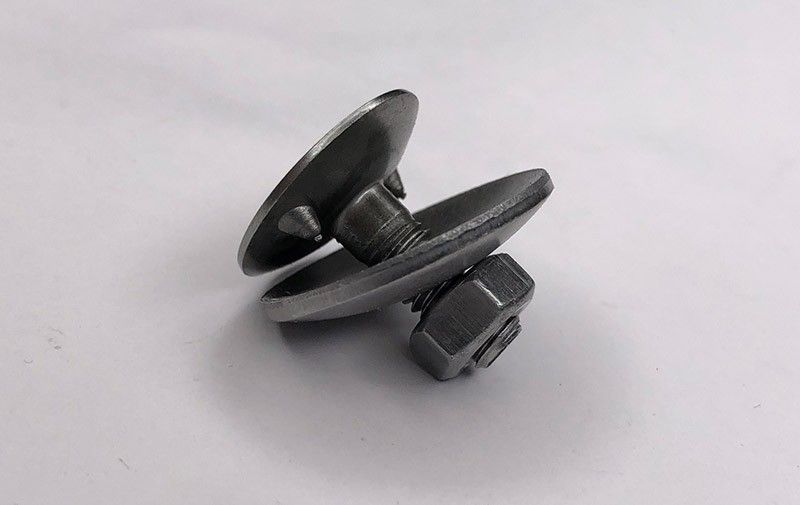

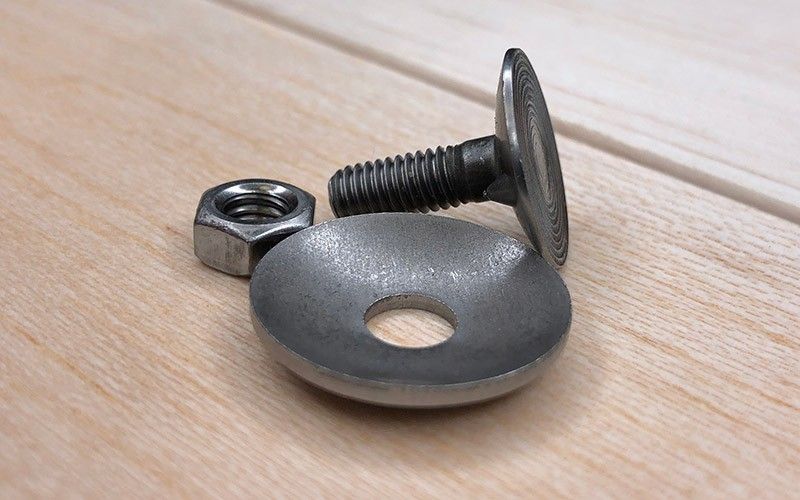

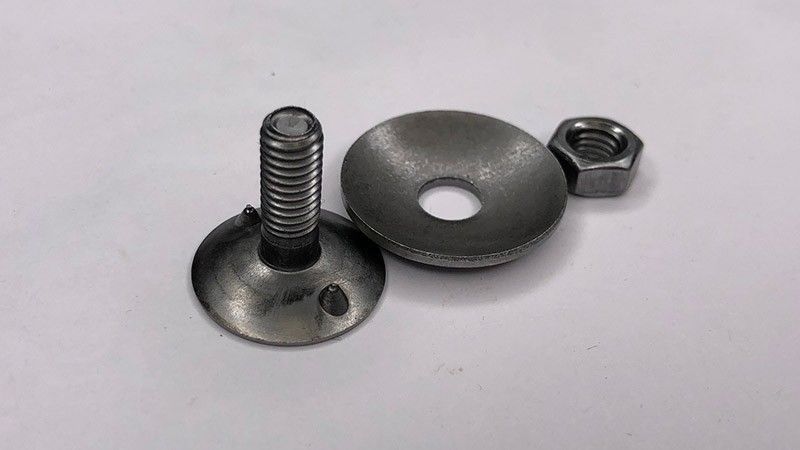

+7 (999) 027-78-44- Увеличенная потайная головка с плоским верхом и полусферической опорной поверхностью.

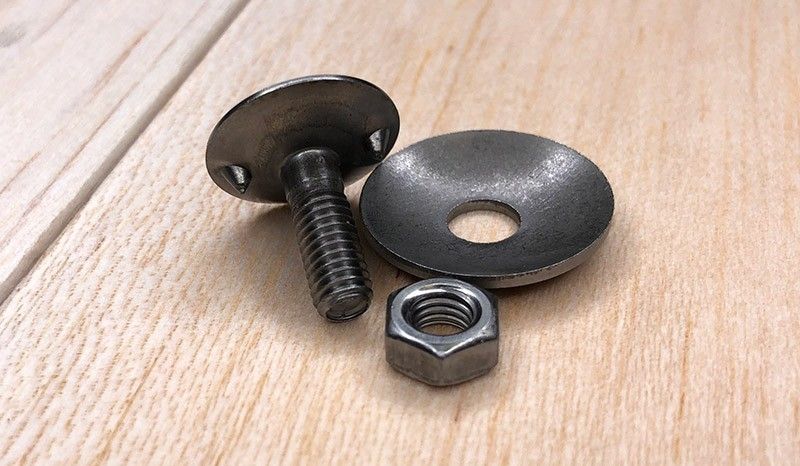

- Два шипа (уса) для предотвращения прокручивания при затягивании.
- Комплектуется полусферической норийной шайбой и шестигранной гайкой.
- Диаметр резьбы от М6 до М12
- Длина от 20 до 60 мм
6
20
1
6
30
1
8
20
1,25
8
25
1,25
8
30
1,25
руб.
8
35
1,25
8
40
1,25
8
50
1,25
руб.
8
350
2,5
10
30
1,5
10
35
1,5
руб.
10
40
1,5
10
45
1,5
10
50
1,5
12
35
1,75
12
40
1,75
12
50
1,75
12
60
1,75

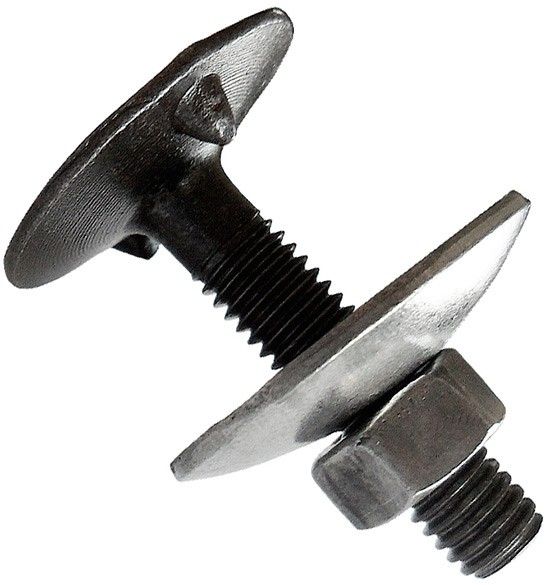

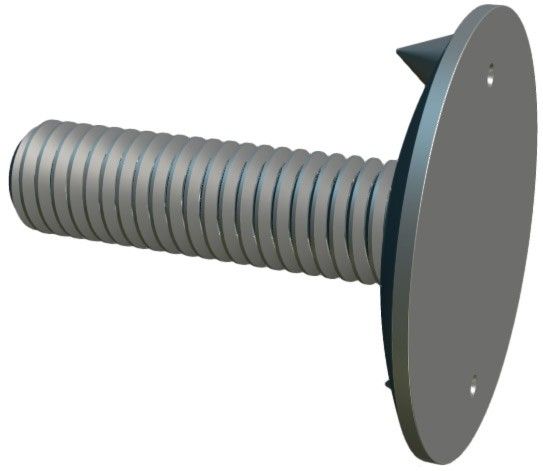

Болт норийный (ковшовый) DIN 15237 – крепежный элемент ковша (нории) элеватора, имеющий большую головку потайного типа с двумя выступами на нижней стороне и стержень с полной метрической резьбой крупного шага. Материалом для изготовления служит углеродистая сталь без покрытия, соответствующая классу прочности 3.6.
Это узкоспециализированный крепеж, специально выпускаемый для ковшевых транспортеров, работающих с сыпучими грузами или жидкостями. С его помощью крепят к конвейерной ленте металлические норийные ковши, которые имеют подходящие по размеру отверстия с посадочным местом под куполообразное основание головки.
Особенности
- Увеличенная потайная головка с плоским верхом и полусферической опорной поверхностью.
- Два шипа (уса) для стопорения при затягивании.
- Комплектуется полусферической норийной шайбой и шестигранной гайкой.
Способ установки

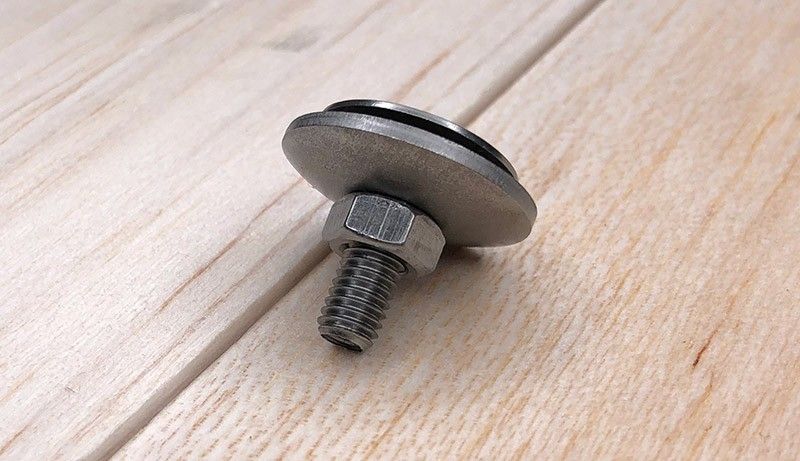

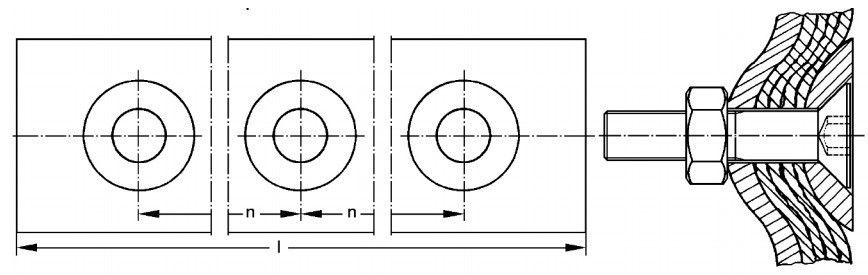

Транспортерный (элеваторный) болт устанавливается со стороны ленты транспортера через подготовленное в ней перфорированное отверстие, затем на него надевается ковш и фиксируется гайкой с тарельчатой шайбой. Болт элеватора должен быть затянут так, чтобы его головка находилась чуть ниже поверхности ремня (где это возможно), тогда ведущий шкив будет соприкасаться с ремнем, а не с болтами и они не будут мешать плавной работе транспортёра.
Вы можете заказать и купить аналоги DIN 15237 - заершенные болты из оцинкованной стали М6, М8, М10, длиной от 20 до 45 мм, изготовленные по чертежу № 7811-7074.
Размеры
| Диаметр резьбы | М6 | М8 | М10 | М12 |
| d3 | 20 | 28 | 35 | 42 |
| a | 14 | 20 | 25 | 30 |
| c (max) | 1 | 1 | 1 | 1,2 |
| g | 3,5 | 5 | 6 | 7 |
| k | 2,5 | 3,5 | 4,5 | 5,2 |
| L | 20 | 25/30/35/40 | 30/35/40/50 | 35/40/50/60 |
| b | 12 | 15/18/18/20 | 18/20/20/20 | 20/25/28/28 |
| Шайба d4 x f | 25х1,5 | 32х1,5 | 40х2 | 50х2 |
все размеры указаны в мм
Характеристики
-
DIN15237
-
Единицы измеренияшт
-
Форма головкиПотайная
-
Класс прочности3.6
-
МатериалСталь
-
Название на упаковке (ориг. название)Seating screws with cupped washer and hexagon nut
