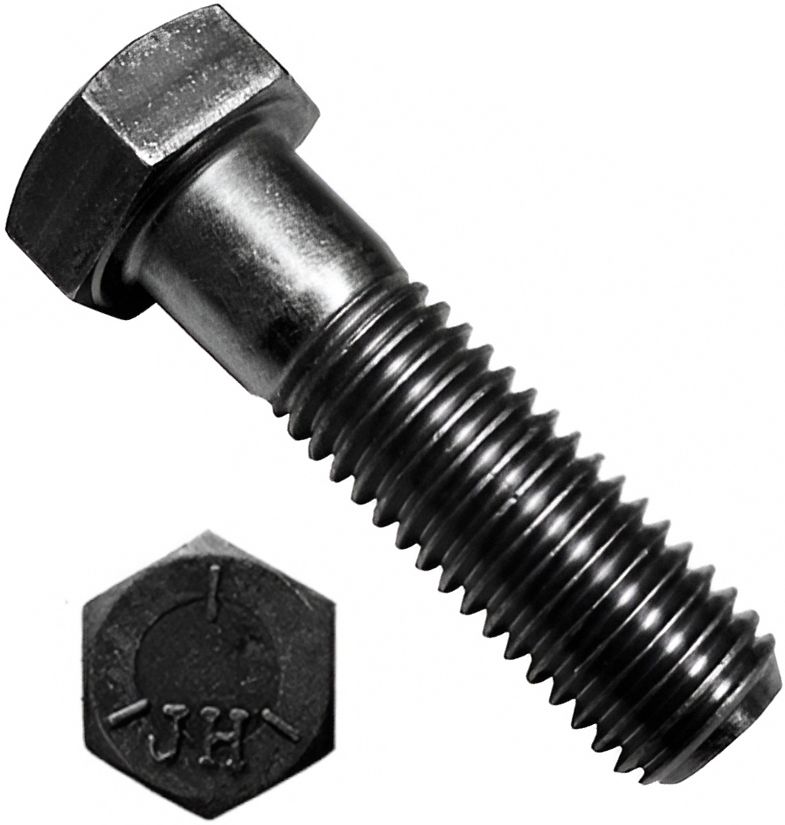

Болт дюймовый с неполной резьбой DIN 931 UNC, класс прочности 8.8 (Grade 5)
Ваш консультант Анастасия
7 (921) 310-38-41- Категория крепежа: дюймовый, высокопрочный
- Для использования в автомобилестроении и смежных областях
- Тип резьбы: крупная UNC (угол при вершине 60°)
- Размеры соответствуют ASME B18.2.1 (аналог DIN 931)
- Среднеуглеродистая сталь, закаленная и отпущенная
- Класс прочности: 8.8, что соответствует Grade 5 по SAE J429
- Предел прочности на растяжение: 1000 Н/мм² или 150 000 psi
- Для использования с гайками прочностью, равной или больше 8 (Gr.5)
- Номинальный диаметр резьбы: от 1/4" до 1 1/2"
- Длина стержня: от 1/4" (6 мм) до 12" (305 мм)

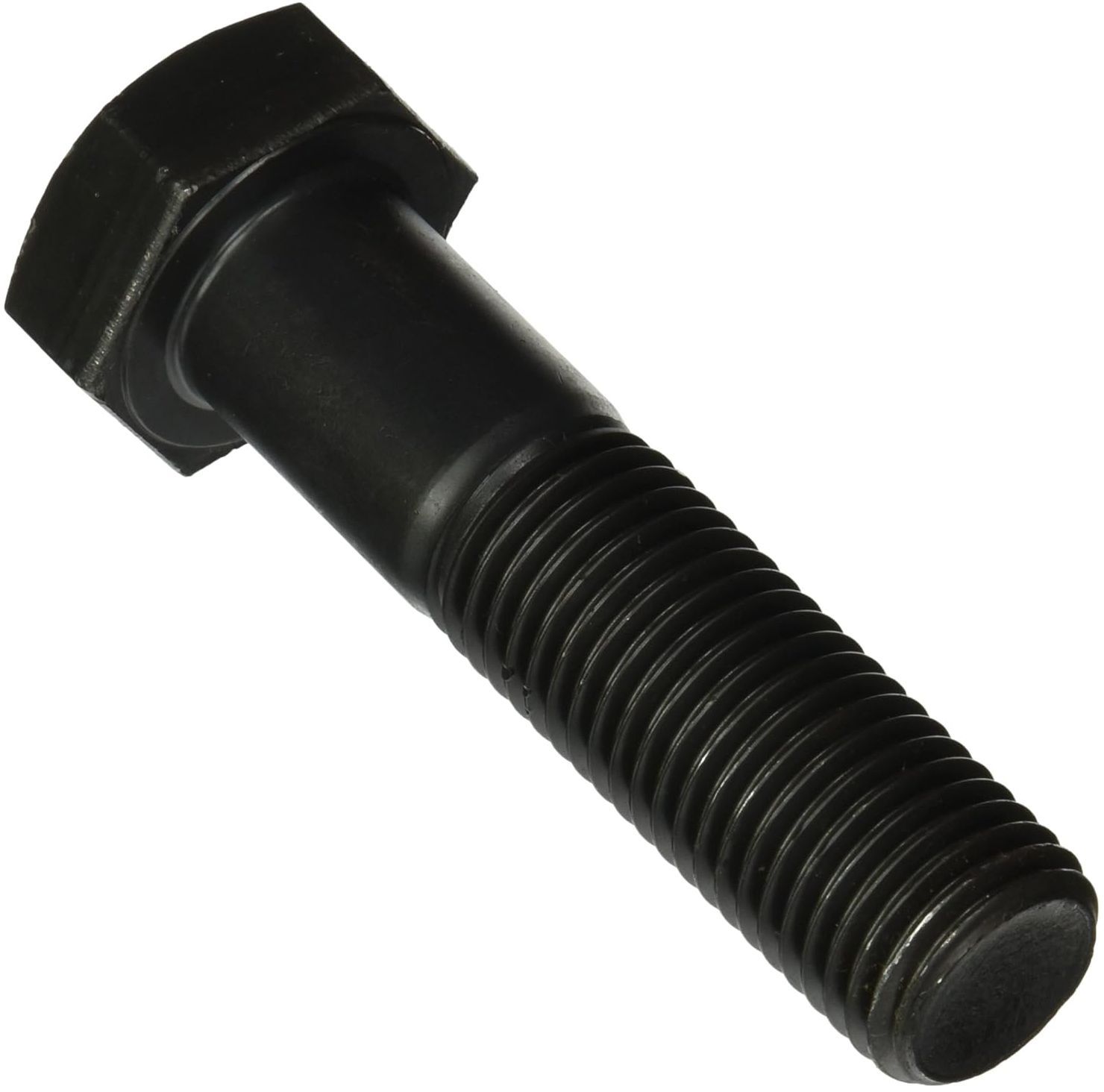

Дюймовый болт с неполной резьбой DIN 931 UNC Grade 5 (прочность 8.8) американского стандарта применяется при сборке автомобильной и сельскохозяйственной техники, промышленного оборудования, двигателей, различных механизмов. Наиболее распространен в Америке, Канаде, на некоторых европейских производствах. В сочетании с гайкой образует устойчивое соединение, работающее в условиях статических и динамических нагрузок, высоких и низких температур. Крепеж может быть дополнительно оксидирован для коррозионной стойкости и придания черного цвета.
Механические свойства
Шестигранный высокопрочный болт DIN 931 изготовлен из качественной средне-углеродистой стали. Для достижения необходимой прочности он подвергнут закалке и отпуску. Предел прочности на растяжение составляет 800 Н/мм², предел текучести – 640 Н/мм² (согласно ISO 898-1) или 120.000 psi и 90.000 psi (согласно SAE J429). Нагрузки, превышающие эти значения, вызывают необратимую деформацию крепежа. Твердость находится в диапазоне 25 - 34 HRC по Бринеллю, что обеспечивает высокую износостойкость поверхности.
Примечание: В условном обозначении болта с дюймовой резьбой UNC указан его диаметр и длина (до головки) в дюймах, а также количество ниток на дюйм (шаг).
Метрические аналоги DIN 931:
- ISO 4014 (несущественные отличия в размере «под ключ» на диаметрах M10, М12, М14, М22)
- DIN 601 (ISO 4016), (М5 - М64)
- ГОСТ 7798-70 (М6 - М48)
- ГОСТ 7805-70 (М1,6 - М48)
- ГОСТ 15589-70 (М6 - М48)
Размеры
| Диаметр резьбы, d | Количество ниток на дюйм, UNC | Размер под ключ, s | Расстояние между гранями, e | Высота головки, k | Длина резьбы, b (L≤6") |
Длина резьбы, b (>6") |
| 1/4 | 20 | 7/16 | 1/2 | 5/32 | 3/4 | 1 |
| 5/16 | 18 | 1/2 | 9/16 | 13/64 | 7/8 | 1 1/8 |
| 3/8 | 16 | 9/16 | 41/64 | 15/64 | 1 | 1 1/4 |
| 7/16 | 14 | 5/8 | 45/64 | 9/32 | 1 1/8 | 1 3/8 |
| 1/2 | 13 | 3/4 |
55/64 |
5/16 |
1 1/4 | 1 1/2 |
| 9/16 | 12 | 13/16 | 59/64 | 23/64 | 1 3/8 | 1 5/8 |
| 5/8 | 11 | 15/16 | 1 1/16 | 25/64 | 1 1/2 | 1 3/4 |
| 3/4 | 10 | 1 1/8 | 1 9/32 | 15/32 | 1 3/4 | 2 |
| 7/8 | 9 | 1 5/16 | 1 31/64 | 35/64 | 2 | 2 1/4 |
| 1 | 8 | 1 1/2 | 1 45/64 | 39/64 | 2 1/4 | 2 1/2 |
| 1 1/8 | 7 | 1 11/16 | 1 29/32 | 11/16 | 2 1/2 | 2 3/4 |
| 1 1/4 | 7 | 1 7/8 | 2 7/64 | 25/32 | 2 3/4 | 3 |
| 1 3/8 | 6 | 2 1/16 | 2 21/64 | 27/32 | 3 | 3 1/4 |
| 1 1/2 | 6 | 2 1/4 | 2 17/32 | 1 5/16 | 3 1/4 | 3 1/2 |
все размеры указаны в дюймах (")
Характеристики
-
DIN931
-
ГОСТ7798-70, 7805-70, 15589-70
-
ISO4014
-
Единицы измеренияшт
-
Тип дюймовой резьбыUNC
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon head bolts UNC
