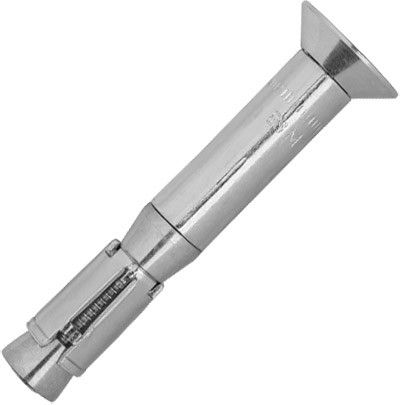

Анкер с болтом с потайной головкой М16-25/100/40 Sormat SK 9655100440, оцинкованная сталь

Name: Анкер с болтом с потайной головкой М16-25/100/40 Sormat SK 9655100440, оцинкованная сталь
Brand: SORMAT
Availability: InStock

Другие размеры

Код товара: WN00075541

Сталь оцинкованная (гальваническое цинкование)

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Ваш консультант Александр

7 (921) 090-38-10

О товаре
Отзывы (0)

Анкер с болтом оцинкованный SORMAT SK M16-25/100/40 – высоконагруженный втулочный анкер, расклинивающийся по мере закручивания болта и втягивания конуса в распорную втулку. Применяется для сквозного монтажа фасадных систем, ограждений, перил и различных металлоконструкций в бетон с трещинами и без. Благодаря болту с потайной головкой и контролируемому моменту затяжки анкера для больших нагрузок могут устанавливаться заподлицо с прикрепляемым элементом.

Размеры:

Анкер с болтом с потайной головкой Sormat SK - схема, чертеж

Резьба	М16	Диаметр головки, dk	50 мм
Общая длина, L	135 мм	Высота шляпки, k	14 мм
Шлиц	HEX10	Диаметр dk-2	24 мм
Max толщина прикрепл. материала, Tfix	40 мм
Отверстие в прикрепляемом материале, Df	26 мм
Диаметр сверла/бура, d0	25 мм
Min глубина отверстия глубина отверстия, h1	125 мм
Расчетная глубина анкеровки, Hnom	114 мм
Эффективная глубина анкеровки, Hef	100 мм
Момент затяжки, Tinst	190

Рабочие характеристики (нагрузки) анкера:

Сжатая зона бетона С20/25, нагрузка на срыв	24,0 kN
Сжатая зона бетона С20/25, нагрузка на срез	48,0 kN
Растянутая зона бетона С20/25, нагрузка на срыв	17,1 kN
Растянутая зона бетона С20/25, нагрузка на срез	34,3 kN

Характеристики

Бренд

SORMAT
Тип анкера

Усиленный
Единицы измерения

шт
Назначение анкера

Бетон, Камень
Артикул

SOR 00440
Материал

Оцинкованная сталь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
