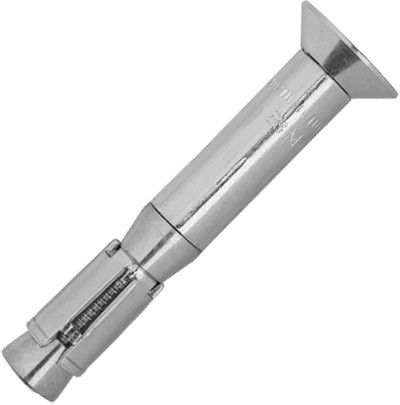

Анкер с болтом с потайной головкой М10-15/70/40 Sormat SK 9655070440, оцинкованная сталь

Анкер с болтом оцинкованный SORMAT SK M10-15/70/40 – высоконагруженный втулочный анкер, расклинивающийся по мере закручивания болта и втягивания конуса в распорную втулку. Применяется для сквозного монтажа фасадных систем, ограждений, перил и различных металлоконструкций в бетон с трещинами и без. Благодаря болту с потайной головкой и контролируемому моменту затяжки анкера для больших нагрузок могут устанавливаться заподлицо с прикрепляемым элементом.

Размеры:

Резьба	М10	Диаметр головки, dk	27 мм
Общая длина, L	120 мм	Высота шляпки, k	7 мм
Шлиц	HEX6	Диаметр dk-2	15 мм
Max толщина прикрепл. материала, Tfix	40 мм
Отверстие в прикрепляемом материале, Df	17 мм
Диаметр сверла/бура, d0	15 мм
Min глубина отверстия глубина отверстия, h1	85 мм
Расчетная глубина анкеровки, Hnom	76 мм
Эффективная глубина анкеровки, Hef	70 мм
Момент затяжки, Tinst	60

Рабочие характеристики (нагрузки) анкера:

Сжатая зона бетона С20/25, нагрузка на срыв	9,5 kN
Сжатая зона бетона С20/25, нагрузка на срез	22,3 kN
Растянутая зона бетона С20/25, нагрузка на срыв	7,6 kN
Растянутая зона бетона С20/25, нагрузка на срез	20,1 kN

Характеристики

• Бренд
  SORMAT
• Тип анкера
  Усиленный
• Единицы измерения
  шт
• Назначение анкера
  Бетон, Камень
• Артикул
  SOR 70440
• Материал
  Оцинкованная сталь
