Добро пожаловать в лабораторию Крепком! Как эксперты в области крепежа и инструмента, мы провели практическое тестирование ключевых инструментов при работе с твердой и прочной сталью 40Х. Узнайте, какие решения действительно экономят ваше время и ресурсы, а каких рисков стоит избегать. Результаты помогут вам выбрать надежный инструмент для сложных задач.

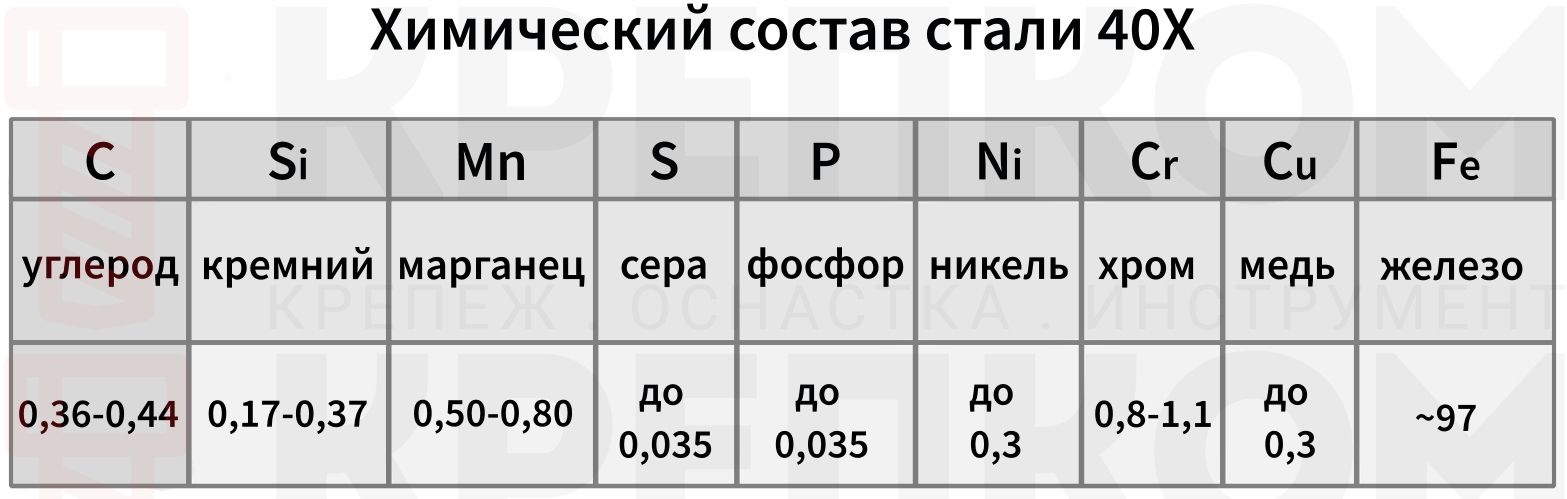

Техническая справка: сталь 40Х является конструкционной хромистой сталью (ГОСТ 4543-2016) с содержанием углерода 0,36-0,44% и хрома 0,8-1,1%. В нормализованном состоянии имеет твердость не более 217 HB и феррито-перлитную микроструктуру. Хромистое легирование значительно повышает прокаливаемость и абразивность материала, что усложняет его механическую обработку.
Условия испытаний: максимально приближенные к реальности
Для чистоты эксперимента мы использовали:

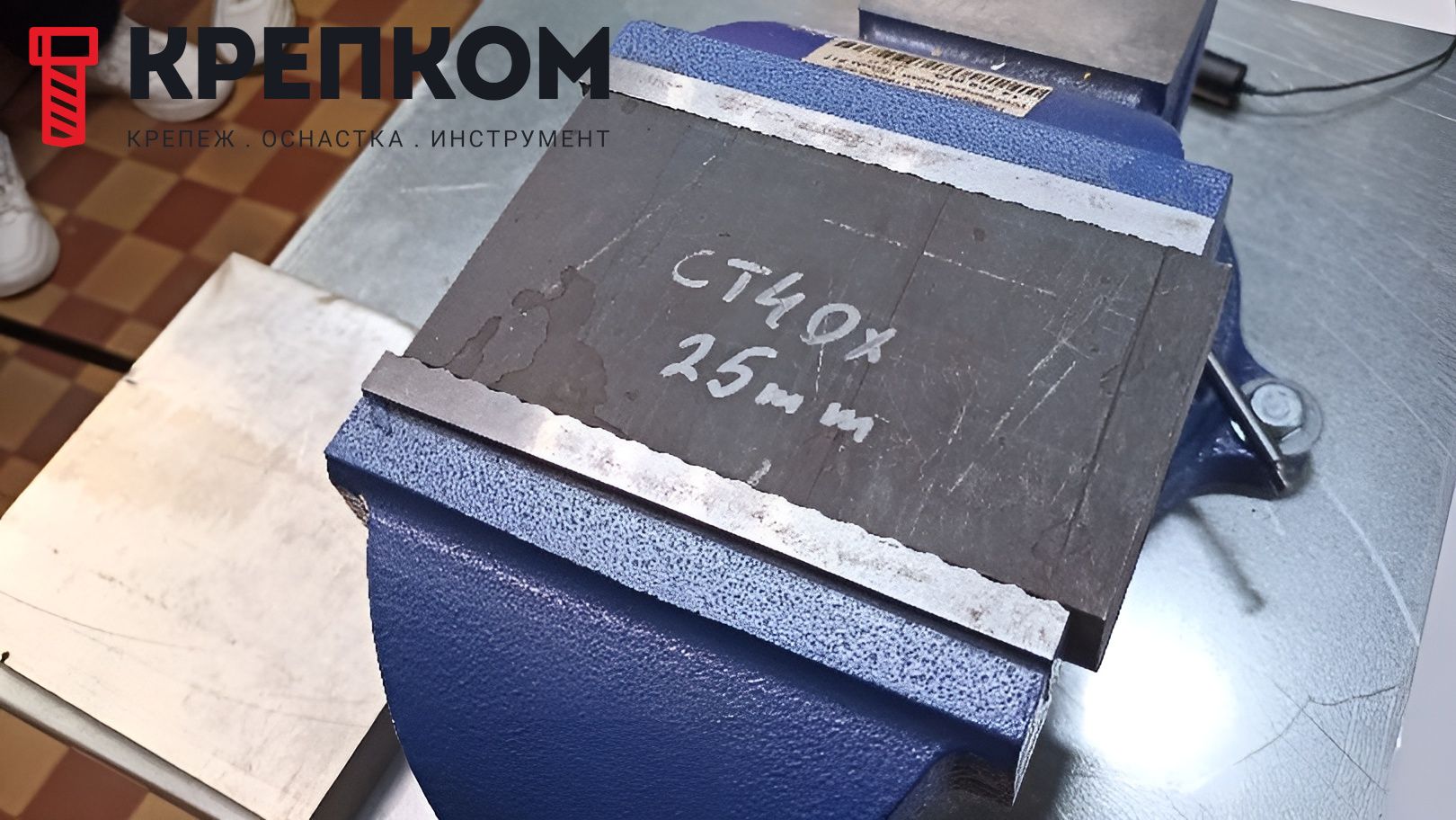

- Материал: сталь 40Х (толщина 25 мм).
- Крепеж: оцинкованный болт 8.8 и нержавеющий А2-70 (Ø8 мм, шаг резьбы 1.25 мм).
Техническое обоснование: болты класса прочности 8.8 имеют предел прочности 800 МПа и твердость 22-32 HRC. Нержавеющий крепеж A2-70 (аналог AISI 304) характеризуется пределом прочности 700 МПа, но критически высоким относительным удлинением 40% против 12% у болтов 8.8, что определяет их различное поведение при разрушении.
Инструментарий:
- Сверла: HSS (быстрорежущая сталь) и HSS-Co (быстрорежущая сталь с кобальтовым покрытием).
- Метчики: CS (конструкционная сталь) и HSS.
- Экстракторы Rennsteig: 2-х кромочный и спиральный.
Техническая характеристика инструментов: HSS-Co сверла содержат 5-8% кобальта, что повышает их теплостойкость до 650°C против 600°C у обычных HSS. Метчики из конструкционной стали (CS) сохраняют твердость только до 400°C, тогда как HSS метчики работоспособны до 600°C.
Методика:
- Сверление отверстий Ø6.8 мм.
- Нарезка резьбы ручным воротком.
- Вкручивание болтов с последующим контролируемым срывом динамометрическим ключом.
- Извлечение сломанных болтов экстракторами.
- Восстановление резьбы.
Оптимальные режимы резания: для стали 40Х рекомендуются следующие параметры: сверление HSS - скорость 15-25 м/мин, подача 0,15-0,2 мм/об; нарезание резьбы HSS метчиками - скорость 3-8 м/мин. Обязательное применение водорастворимой СОЖ концентрацией 5-8% для предотвращения перегрева режущих кромок.
Результаты: неожиданные сложности и проверенные решения

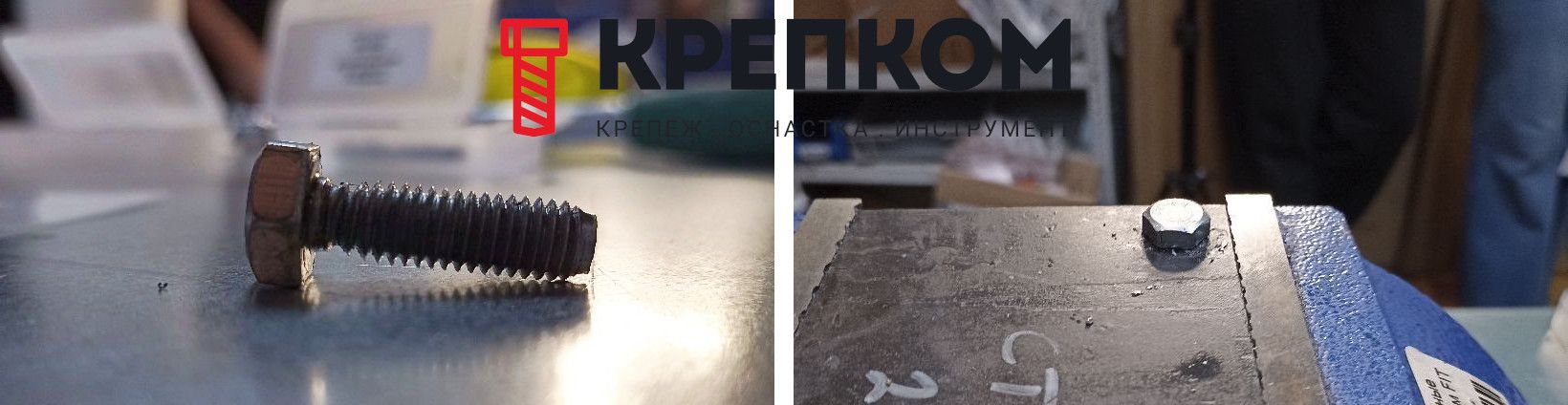

1. Оцинкованный болт 8.8: предсказуемость
Срыв: при 56 Нм произошел срез резьбы на стержне болта.
Извлечение: легко выкручен после срыва.
Расчетное обоснование: нагрузка 5.6 кН точно соответствует расчетным значениям для болта М8 класса 8.8. При площади сечения резьбы 36,6 мм² напряжение составило ~153 МПа, что близко к пределу среза для данного класса прочности.
Вывод Крепком: оптимален для стандартных задач – надежен и ремонтопригоден. Широкий выбор в нашем каталоге.
2. Нержавеющий болт А2-70: скрытая угроза пластичности
- Срыв: при 68 Нм сорвана шляпка, тело осталось в заготовке.
- Извлечение: критически сложное!

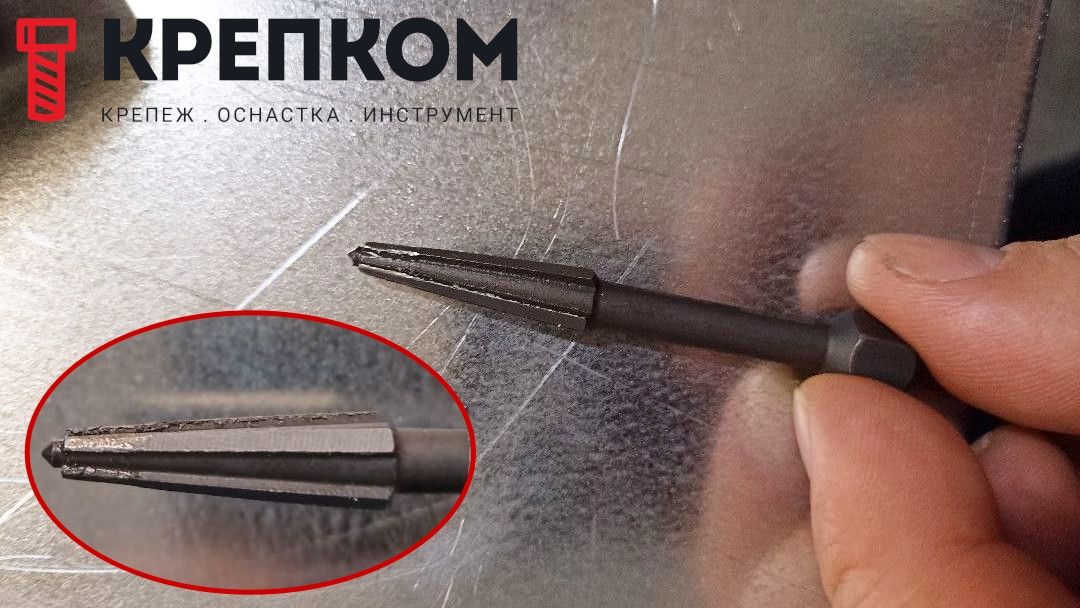

- Экстрактор с 2 кромками – кромки слизались;
- Спиральный экстрактор – не справился.
- Решение: только высверливание сверлом HSS-Co.
- Восстановление резьбы: метчик HSS сломался.
Металлургическое объяснение: аустенитная структура стали A2-70 обеспечивает исключительную пластичность (40% удлинения). При разрушении материал не образует четких граней захвата для экстракторов, а деформируется "обтеканием", что делает механическое извлечение практически невозможным. Высокая склонность к наклепу при деформации дополнительно упрочняет материал в зоне разрушения.
Экспертное мнение Крепком: несмотря на высокое первоначальное усилие, пластичность нержавейки – главный враг при ремонте. Для извлечения обязательно используйте кобальтовые сверла (HSS-Co) малого диаметра (менее 50% Ø болта) – именно такие представлены в разделе. Экстракторы показали низкую эффективность.
Технология извлечения: высверливание нержавеющих болтов следует начинать сверлами Ø2-3 мм с постепенным увеличением до 50% диаметра болта. Обязательно обильное охлаждение СОЖ для предотвращения наклепа. Скорость не более 100-150 об/мин для болта М8.

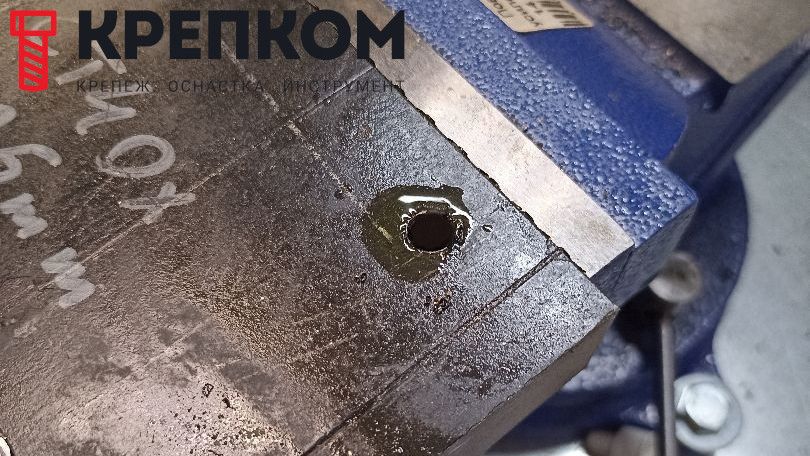

3. Сверла HSS: важность охлаждения
Результат: качественные отверстия только при использовании СОЖ (смазочно-охлаждающей жидкости).
Термический анализ: при сверлении стали 40Х без СОЖ температура в зоне резания достигает 800-900°C, что превышает теплостойкость HSS (600°C). Это приводит к отпуску режущих кромок, потере твердости и быстрому затуплению. СОЖ снижает температуру до 200-300°C, обеспечивая стабильную работу инструмента.
Рекомендация Крепком: никогда не экономьте на СОЖ! Это продлевает жизнь даже хорошим сверлам HSS. У нас есть все необходимое для охлаждения.
Типы сож для легированных сталей: оптимальными являются: водорастворимые эмульсии (5-10% концентрация), полусинтетические СОЖ (3-8% концентрация) или минеральные масла с противозадирными присадками. СОЖ выполняет четыре функции: охлаждение, смазка, удаление стружки и предотвращение налипания.
4. Метчики: без компромиссов

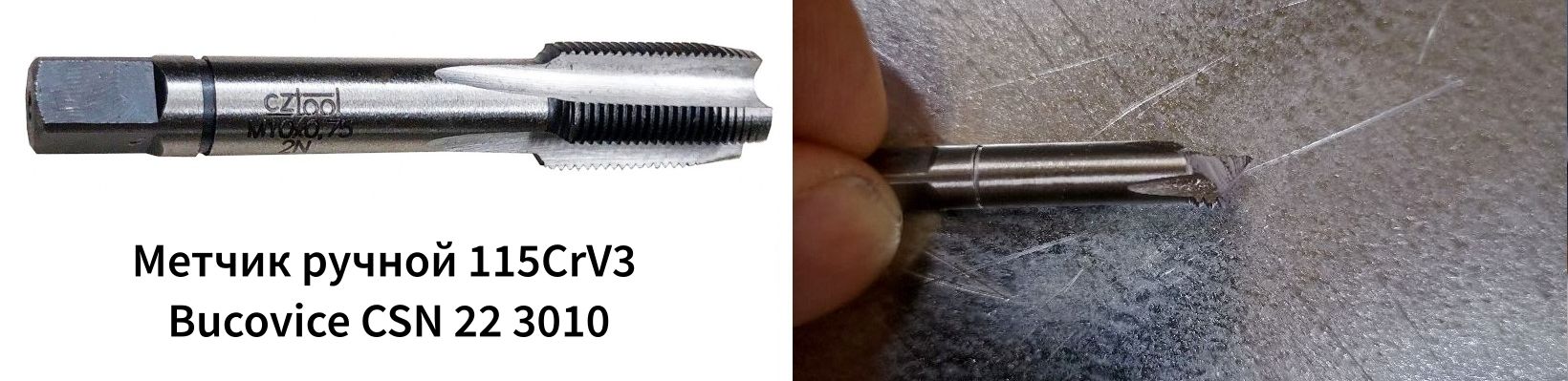

- Метчик CS: сломался при работе.
- Метчик HSS: показал стабильную работу.
Сравнительная характеристика: критическое различие между CS и HSS метчиками заключается в теплостойкости. CS сталь теряет твердость уже при 400°C, тогда как HSS сохраняет рабочие свойства до 600°C. При нарезании резьбы в стали 40Х температура легко достигает 500-550°C, что объясняет разрушение CS метчика.
Рекомендация Крепком: для стали 40Х только HSS метчики! Метчики CS – ложная экономия. Выбирайте качественные HSS метчики из нашего ассортимента для гарантированного результата. Для экстремальных нагрузок – HSS-Co.
Дополнительные требования: при нарезании резьбы М8×1.25 в стали 40Х рекомендуется предварительная фаска 0,5×45° на входном отверстии и обязательное применение СОЖ с противозадирными присадками для предотвращения налипания стружки на режущие кромки.

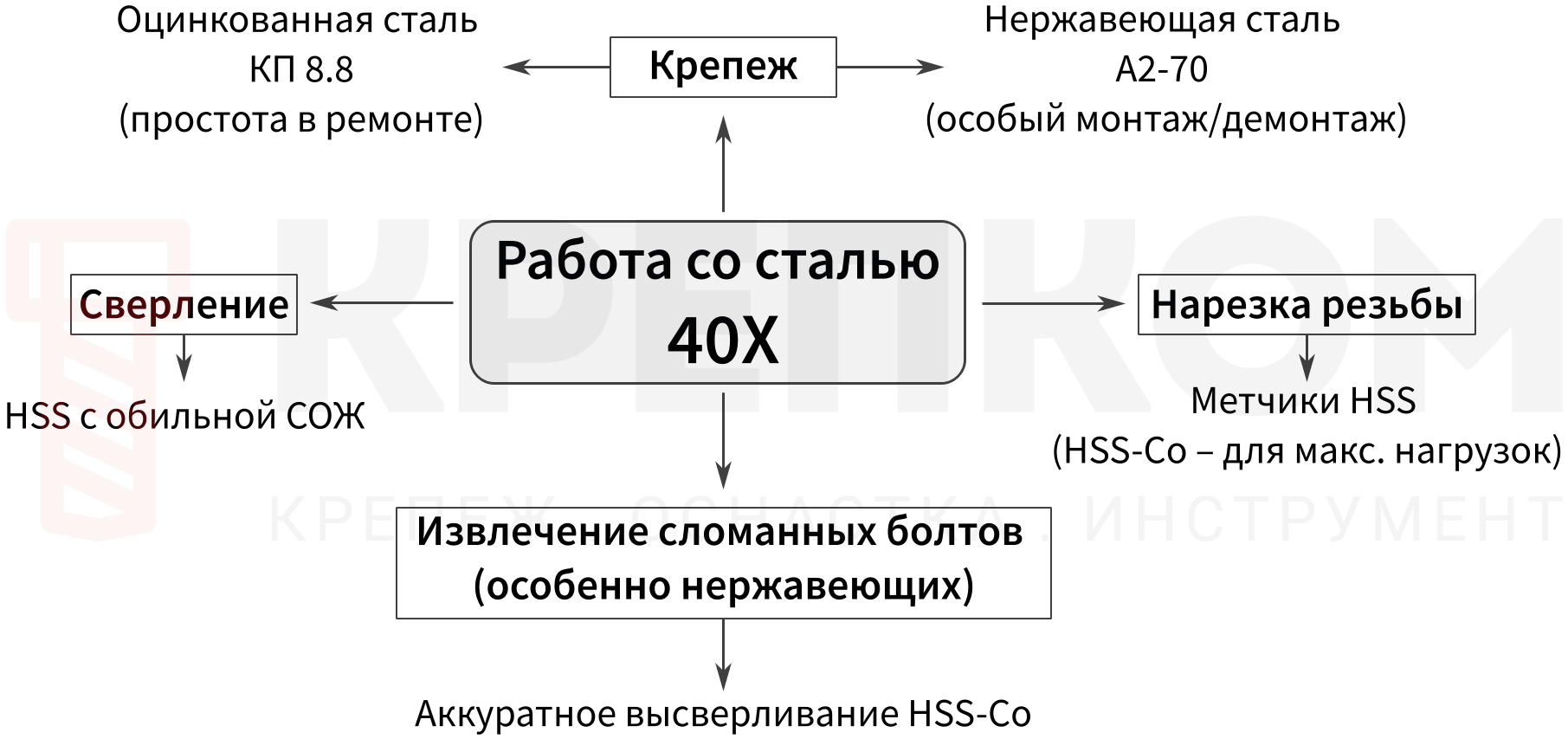

Итоги и рекомендации от экспертов Крепком
Наши тесты доказали: успех работы с твердой сталью 40Х зависит от правильного выбора инструмента с первого шага:
- Сверление: только HSS с обильной СОЖ. Для извлечения сломанных нержавеющих болтов – сверла HSS-Co малого диаметра (ключевой фактор!).
Точные режимы: для сверления отверстий Ø6.8 мм в стали 40Х: скорость 380-630 об/мин, подача 0,15-0,2 мм/об, обязательная водорастворимая СОЖ. Превышение скорости приводит к перегреву и быстрому затуплению.
- Нарезка резьбы: только метчики HSS. HSS-Co – для максимальных нагрузок. Забудьте о CS!
Технология нарезания: оптимальная скорость для метчика М8×1.25 в стали 40Х: 50-120 об/мин. Обязательны реверсивные движения каждые 1-2 оборота для ломания стружки и предотвращения заедания.
- Извлечение сломанных болтов (особенно нержавеющих): экстракторы не панацея. Будьте готовы к аккуратному высверливанию HSS-Co. Начинать с малых диаметров.
Стратегия извлечения: для нержавеющих болтов A2-70 эффективность экстракторов составляет менее 30% из-за высокой пластичности материала. Высверливание следует проводить ступенчато: Ø2→Ø3→Ø4 мм с обязательным кернением для точного позиционирования.
- Крепеж: учитывайте специфику! Оцинковка 8.8 проще в ремонте, но нержавейка А2-70 требует особого подхода к монтажу и демонтажу.
Заключение: инвестируйте в надежность!
Тестирование наглядно показало: попытка сэкономить на инструменте для работы с твердыми сталями (40Х) или нержавеющим крепежом оборачивается потерями времени, порчей заготовки и дополнительными расходами.
Научное обоснование: проведенные испытания подтверждают теоретические расчеты механики разрушения материалов. Различие в поведении болтов 8.8 и A2-70 обусловлено кристаллической структурой: мартенситно-бейнитная у болтов 8.8 обеспечивает хрупкое разрушение, тогда как аустенитная структура A2-70 характеризуется высокой пластической деформацией.
Крепком рекомендует:
- Всегда используйте качественные HSS/HSS-Co инструменты;
- Не пренебрегайте СОЖ;
- Особо тщательно планируйте работы с нержавеющим крепежом, сразу закладывая возможность сложного демонтажа.
Критические факторы успеха: температура резания – основной лимитирующий фактор при обработке стали 40Х. Превышение теплостойкости инструмента приводит к катастрофическому износу. Правильный выбор СОЖ и режимов резания позволяет снизить температуру в зоне обработки в 2-3 раза, кратно увеличивая стойкость инструмента.
Оснастите свою мастерскую проверенным инструментом и крепежом из каталога Крепком – работайте эффективно и без неприятных сюрпризов!
