Статика против Динамики: главный расчет, который определяет надежность вашего соединения

Представьте стальной мост. На нем неподвижно стоит тяжелый грузовик — это одна история. Его вес постоянен, предсказуем и распределен. Конструкция испытывает давление. А теперь представьте, что тот же грузовик едет по мосту, попадая в выбоины, тормозя и ускоряясь. Это уже совершенно другая история. Крепежные элементы в этот момент "чувствуют" не просто давление, а серию ударов, рывков и вибраций.

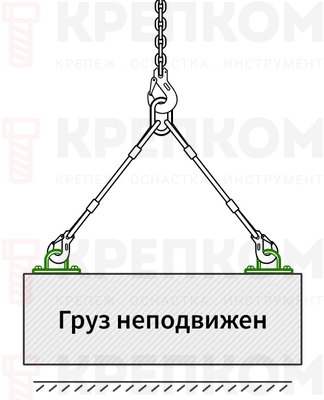

Что такое статическая нагрузка? Спокойная сила

Говоря техническим языком, статическая нагрузка — это силовое воздействие, величина и направление которого не меняются во времени или меняются настолько медленно, что инерционными силами можно пренебречь. Это постоянное, неизменное давление.

• Примеры: вес станка на фундаменте, давление балкона на анкеры, вес загруженного складского стеллажа, натяжение вант в статичном положении.
• Как воздействует: вызывает постоянное напряжение в материале. При длительном воздействии, особенно при повышенных температурах, может проявиться эффект ползучести — медленной, необратимой деформации.
• Ключевой параметр для выбора: предел текучести (Re) и предел прочности на растяжение/срез (Rm) согласно стандарту ISO 898-1.

Шпаргалка: параметры для самых популярных классов

Вам не нужно каждый раз считать в уме. Вот готовые значения для основных классов прочности, которые вы встретите в магазинах и на стройке:

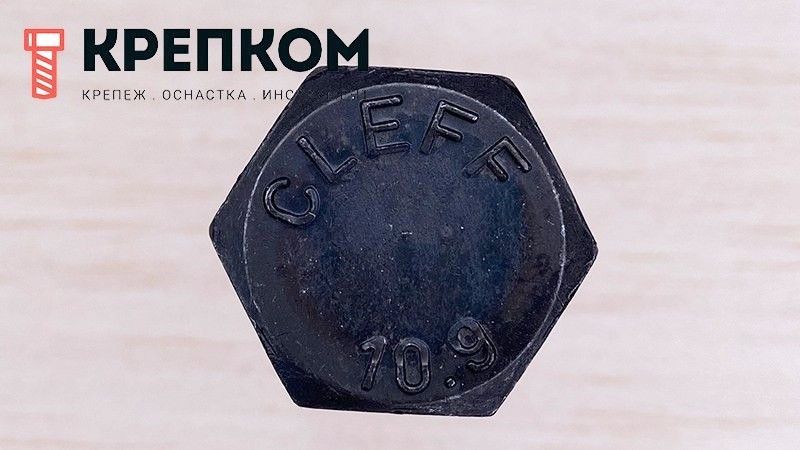

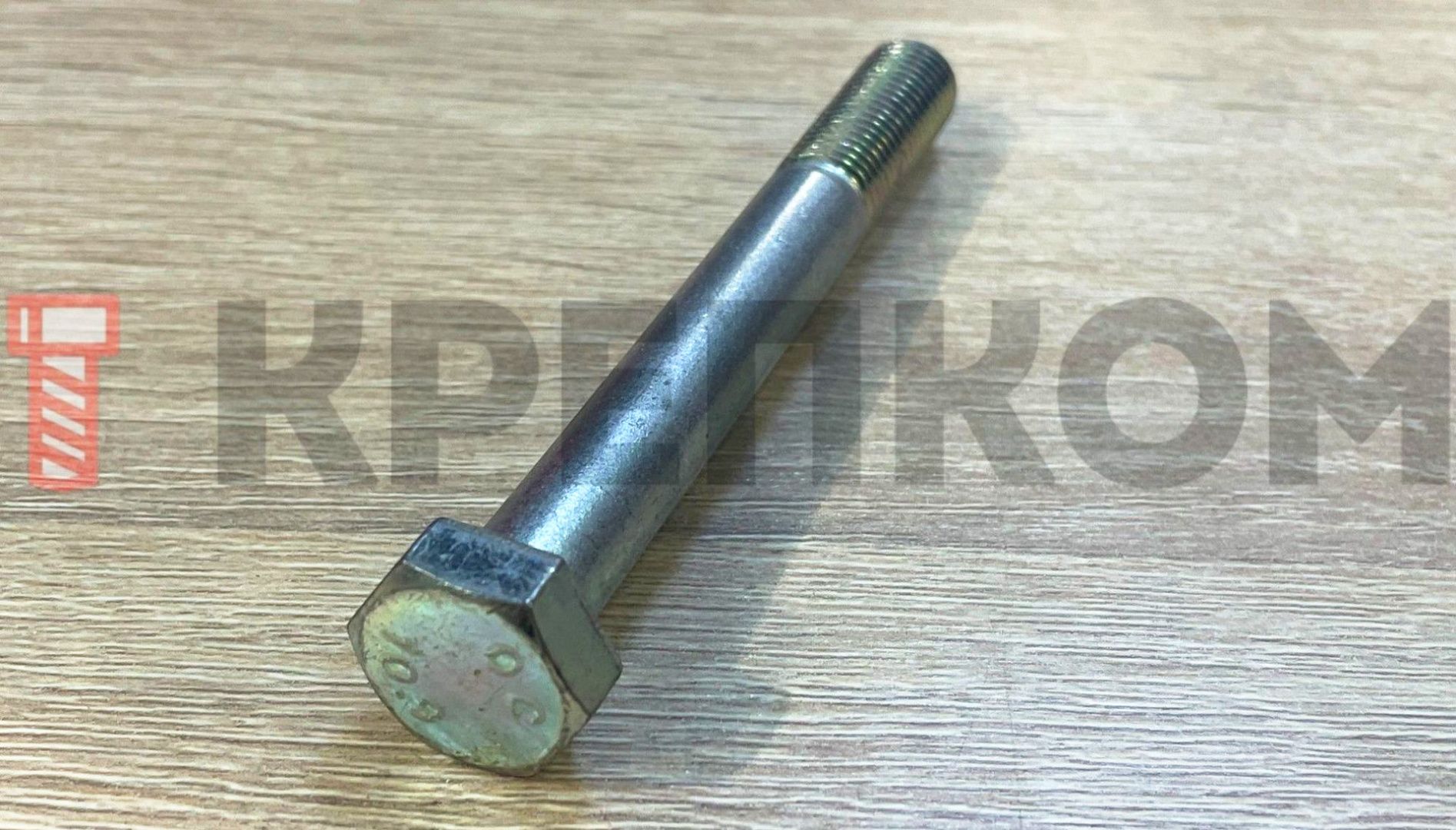

1. На головке болта: если это болт диаметром от 5 мм (М5) и выше, производитель обязан выбивать класс прочности на головке. Вы увидите клеймо завода (буквы) и цифры (например, 8.8).
2. В сертификате качества: при покупке партии крепежа у поставщика («Крепком» и др.) всегда можно запросить сертификат, где указаны реальные результаты испытаний этой партии.

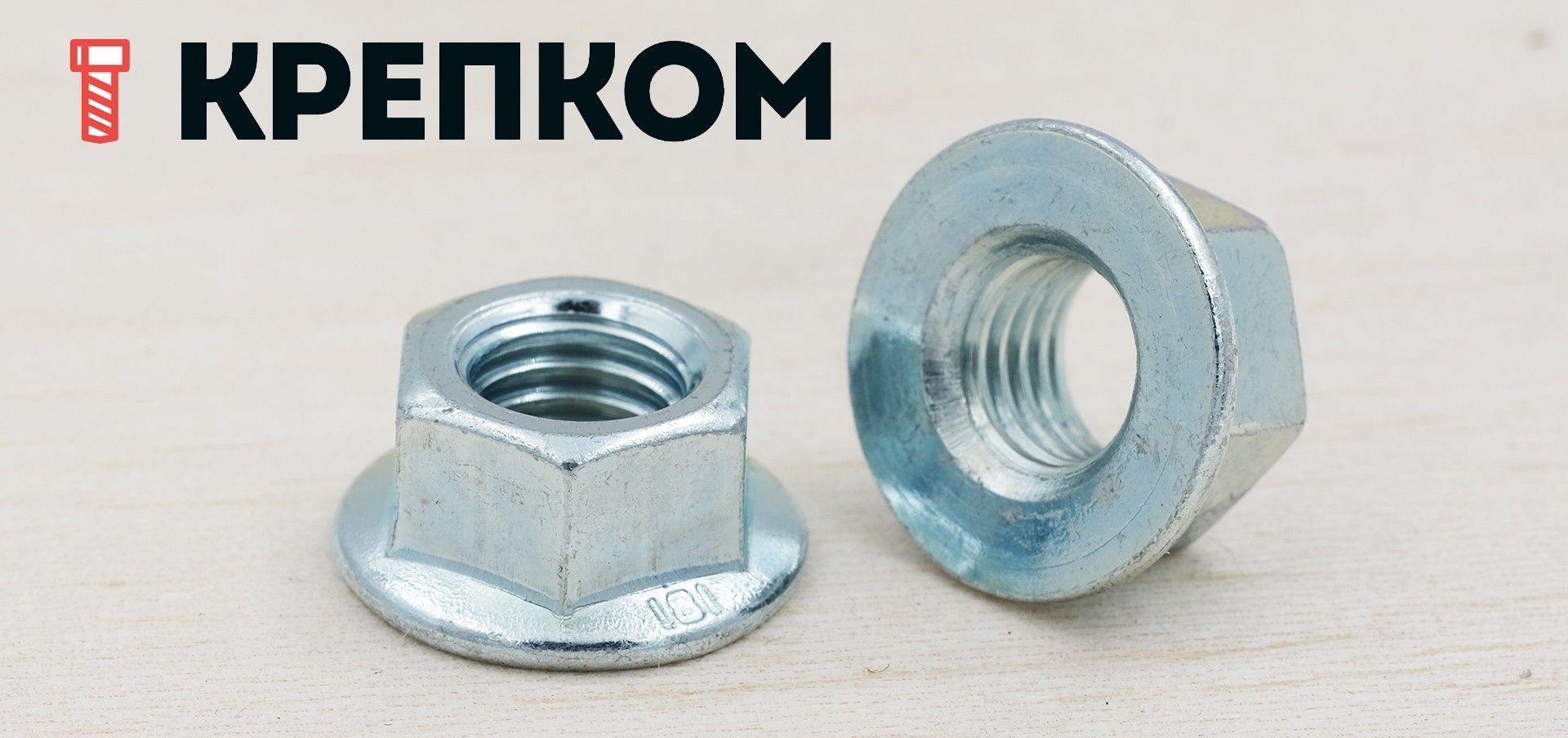

3. Для гаек: на гайках ставится одна цифра (например, 8, 10). Она означает, что гайка подходит для болта с соответствующей первой цифрой (гайка класса 8 подходит для болта 8.8).

Резюме для выбора

Когда вы выбираете крепеж для статической нагрузки, вы должны ориентироваться на вторую цифру (Предел текучести).
Ваша рабочая нагрузка не должна превышать этот порог (с учетом запаса прочности). Потому что если болт «потечет» (удлинится), соединение ослабнет, гайка перестает прижимать деталь, и конструкция расшатается.

1. Болт 8.8 ломается при 800 единицах, но «портится» (тянется) уже при 640.
2. Болт 10.9 ломается при 1000 единицах, но держит форму до 900.

Аналогия: тяжелая стопка книг, под весом которой полка со временем слегка прогибается.

Чтобы точно знать, когда наступит этот момент «прогиба» (текучести) или полного разрушения, в инженерных расчетах нельзя полагаться на примерные цифры. Необходимо использовать официальные нормативные данные. Ниже представлена полная сводная таблица механических свойств для углеродистых сталей согласно ГОСТ ISO 898-1-2014.

Примечания к таблице:

• Значения для строительных болтовых соединений могут отличаться (см. сноски к стандарту).
• Номинальные значения (строки 1, 2, 3) используются для обозначения класса прочности.
• Ударная вязкость (п. 18) определяется при температуре -20°С.

Источник: ГОСТ ISO 898-1-2014 (ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы).

Что такое динамическая нагрузка? Энергия в движении

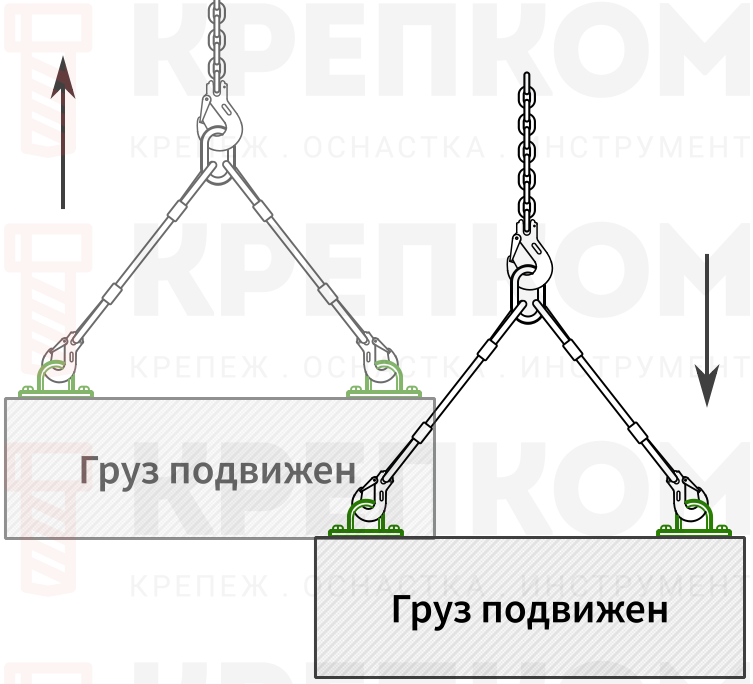

Если статика — это спокойное давление, то динамика — это "беспокойная" сила. Нагрузка то нарастает, то слабеет, бьет рывками или вибрирует. Сваливать все эти явления в одну кучу — опасное упрощение. Для корректного выбора крепежа крайне важно различать ее типы.

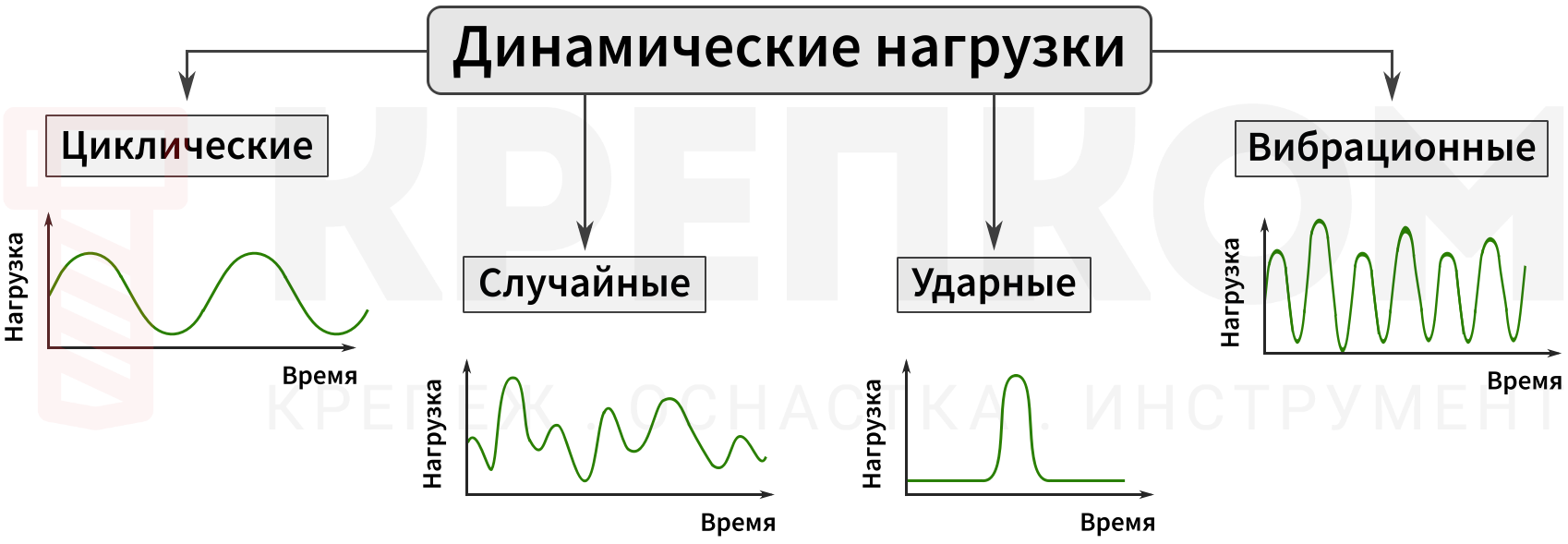

Типы динамических нагрузок

• Циклические (усталостные) нагрузки: регулярно повторяющиеся нагрузки с прогнозируемой амплитудой и частотой.

Пример: вращение вала, работа поршня, вибрация от оборудования с постоянными оборотами (например, 10 Гц).
Главная опасность: усталостное разрушение.

• Ударные нагрузки: резкие, импульсные воздействия с высокой амплитудой и малой длительностью.

Пример: работа отбойного молотка, падение груза, аварийное столкновение.
Главная опасность: хрупкое разрушение.

• Вибрационные нагрузки: высокочастотные колебания, часто с малой амплитудой.

Пример: вибрация от высокооборотистого двигателя (3000 об/мин ≈ 50 Гц), работа компрессора.
Главная опасность: самоотвинчивание и усталостное разрушение.

• Случайные (стохастические) нагрузки: непредсказуемые по амплитуде и частоте воздействия.

Пример: порывы ветра на рекламный щит, движение транспорта по мосту.

Аналогия усталости: сгибание канцелярской скрепки. От одного раза ничего не будет. Но после 20 сгибаний-разгибаний она ломается. Это и есть усталость металла в чистом виде.

Полное руководство инженера по борьбе с вибрацией читайте в нашем обзоре.

Ключевые отличия в таблице

Практический пример: один болт — две разные судьбы

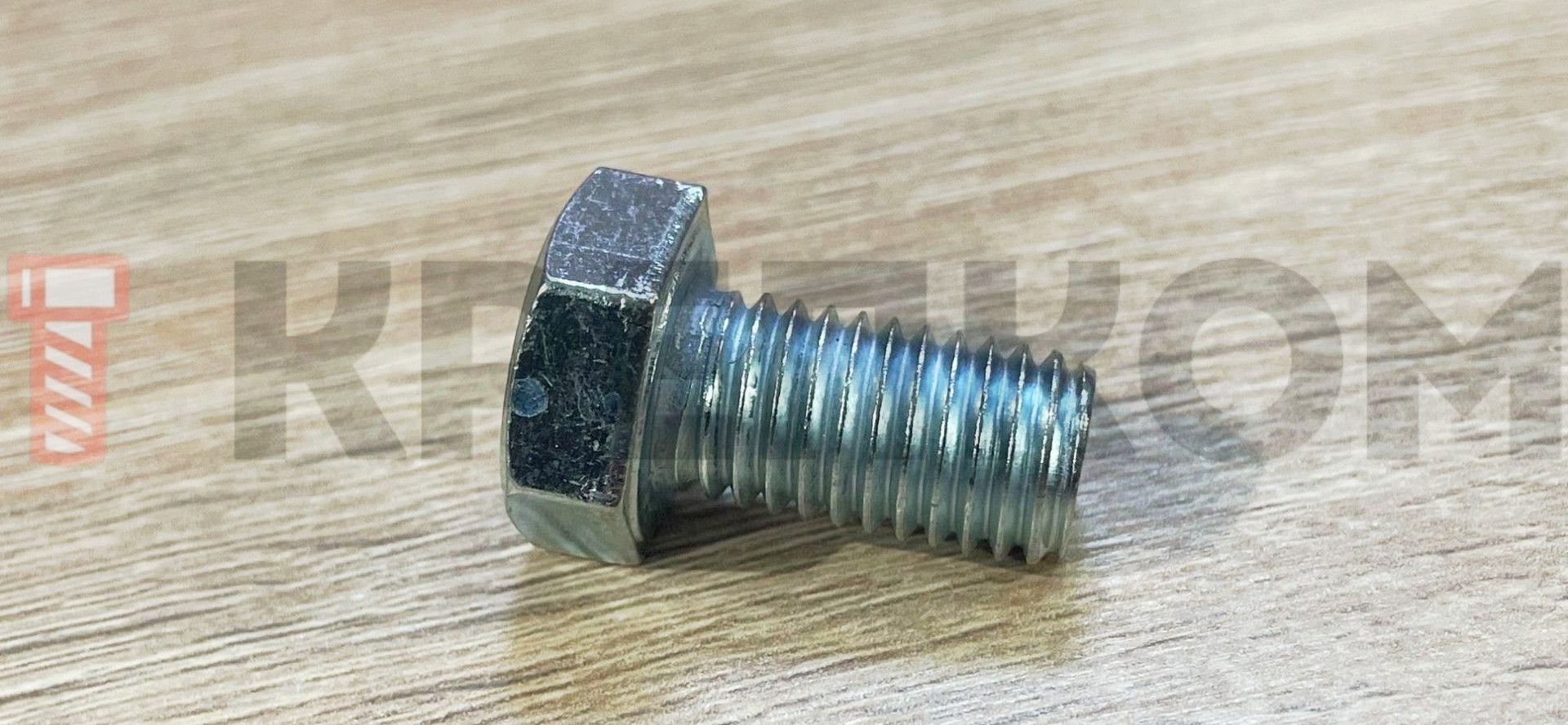

Давайте увидим разницу в цифрах. Возьмем самый популярный в строительстве болт М12 класса прочности 8.8.

• Площадь сечения (напряжения) As: 84,3 мм² (учитываем резьбу, а не полный диаметр).
• Предел текучести (Re): 640 МПа (640 Н/мм²).

Ситуация А: статика (спокойная нагрузка)

Задача: повесить на болт тяжелый груз, который будет висеть неподвижно (например, бойлер).

• Логика: нам нужно, чтобы болт не растянулся.
• Запас прочности (n): берем стандартный коэффициент 2,5.
• Расчет:

1. 640 Мпа/2,5=256 МПа (допустимое напряжение)
2. 256 Н/мм2×84,3 мм2 (расчетная площадь сечения резьбовой части болта М12) ≈ 21580 Н

• Итог: на этот болт можно спокойно повесить груз массой ~2,2 тонны.

Ситуация Б: динамика (циклическая нагрузка)

Задача: тот же болт держит деталь станка, который вибрирует и дает рывки 50 раз в секунду.

• Логика: мы больше не можем ориентироваться на предел текучести (640 МПа). Металл «устанет» и лопнет гораздо раньше. Нам нужно найти Предел выносливости.
• Поправки (упрощенно):

1. Для стали предел выносливости — это примерно 40-50% от прочности (320 МПа).
2. Но у болта есть резьба! Это концентратор напряжения. Снижаем еще в ~2,5-3 раза (110 МПа).
3. Добавляем коэффициент запаса для динамики (обычно выше, около 3).

• Расчет:

1. 110 Мпа/3≈37 МПа (реально допустимое напряжение)
2. 37 Н/мм2×84,3 мм2≈3091 Н

• Итог: в условиях жесткой динамики на этот же болт можно дать нагрузку не более ~300 кг.

Разница — в 7 раз!

Один и тот же болт М12 выдержит автомобиль, если он висит неподвижно, но выдержит только мотоцикл, если нагрузка будет постоянно «скакать» и вибрировать.

Ошибка инженера: если вы подберете крепеж для вибрирующего мотора по статической формуле (на 2 тонны), он гарантированно срежется в процессе работы, так как реальный предел выносливости будет превышен многократно.

Как это влияет на выбор крепежа?

Крепеж для статических нагрузок

Здесь главная задача крепежа — работать как жесткая пружина: выдерживать максимально возможную нагрузку и не удлиняться (не «течь»). Чем выше класс прочности, тем большую нагрузку вы можете передать через крепеж того же диаметра.

Что выбираем

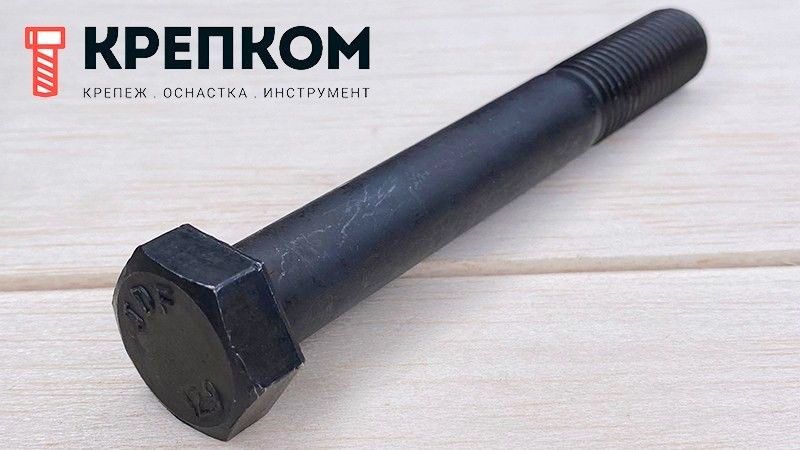

Основной выбор профессионалов для тяжелых статических нагрузок — высокопрочные болты класса 12.9 по ISO 898-1.

Почему именно 12.9 лучше для статики? Сравнение с 10.9

Многие инженеры привыкли считать класс 10.9 «потолком», но для чистой статики (прессы, тяжелые неподвижные металлоконструкции, фланцевые соединения под высоким давлением) класс 12.9 дает существенный выигрыш.

Давайте сравним их на примере стандартного болта М20:

В чем практическая выгода использования 12.9?

1. Экономия веса и места: вместо пяти болтов класса 10.9 вы часто можете поставить четыре болта класса 12.9. Это уменьшает размеры фланцев и плит основания.
2. Жесткость соединения: болты 12.9 позволяют создать более высокое усилие предварительного натяжения. Это значит, что стык деталей будет сжат сильнее, что критически важно для герметичности (например, в гидравлике или трубопроводах) и общей жесткости конструкции.

Важное предостережение: платой за эту сверхпрочность является сниженная пластичность. Сталь класса 12.9 тверже, но и более «хрупкая» по сравнению с 8.8. Именно поэтому 12.9 — идеальный выбор для спокойной статики, но требует осторожности при сильных ударах или низких температурах (ниже -40°C), где металл может стать хрупким.

Также для статических задач отлично подходят:

• Резьбовые шпильки (особенно каленые).
• Химические анкеры (создают монолит с бетоном, идеально для статики).
• Клиновые анкеры.

Арт. WN00020813

1

Болт шестигранный с полной резьбой DIN 933, высокопрочный 12.9, оксидированный

Выбрать размер

Арт. WN00156588

Болт шестигранный с неполной резьбой DIN 931, класс прочности 12.9, оцинкованная сталь

Выбрать размер

Арт. WN00154845

Болт шестигранный с полной резьбой DIN 933, высокопрочный 12.9, оцинкованная сталь

Выбрать размер

Арт. WN00043238

1

Болт шестигранный с неполной резьбой DIN 931, класс прочности 12.9, оксидированный

Выбрать размер

Крепеж для динамических нагрузок

Здесь одной прочности недостаточно.

• Для циклических нагрузок: важен предел выносливости (σ-1). Часто болты классов 8.8 и 10.9 показывают лучшие результаты, чем более хрупкие 12.9.

Почему так? Болт 12.9 действительно прочнее, но его сталь более твердая и менее пластичная. В условиях вибрации это минус: такой болт хуже «переживает» многократные микродеформации, в нем быстрее зарождаются и растут трещины. Классы 8.8 и 10.9 более вязкие, у них выше трещиностойкость, поэтому при многомиллионных циклах нагрузки они часто живут дольше, чем их более твердые аналоги.

• Для ударных нагрузок: ключевой параметр — ударная вязкость (KCU/KCV).

Ударная вязкость (KCU/KCV) — способность металла поглотить энергию удара без хрупкого разрушения. Измеряется в кДж/м² по ГОСТ 9454 (ударный изгиб образцов Шарпи/Изода).

Пример: болт 12.9 часто имеет KCU ≈ 25–35 кДж/м² (хрупкий), а 8.8 — 50–80 кДж/м² (вязкий).

Выбирайте крепеж с KCU > 40 кДж/м² для ударных нагрузок — он «простит» рывки и не треснет.

Ее значения ищут в сертификатах на партию металла или в справочниках (регламентируется ГОСТ 9454). Чем выше это значение, тем больше энергии удара способен поглотить материал без разрушения.

• Для предотвращения самоотвинчивания (по приоритету надежности):

1. Анаэробные фиксаторы резьбы — универсальны, герметизируют, работают до +250°C (красный). Лучший выбор для большинства задач.​
2. Самоконтрящиеся гайки DIN 985 (Купить гайки самоконтрящиеся DIN 985 со стопорным кольцом в Москве) (нейлон до +150°C) / DIN 980 (деформированная резьба, до +200°C).
3. Корончатые гайки со шплинтом — для ответственных узлов, неограниченная температура.
4. Стопорные шайбы с зубьями/лапками — средняя вибрация.

Гроверы (DIN 127) — только низкочастотная вибрация (<5 Гц). DIN 65151 не рекомендует для ответственных узлов >10 Гц.

Критические факторы, о которых нельзя забывать

1. Предварительное натяжение (преднатяг) и момент затяжки

Это сила, с которой болт прижимает соединяемые детали. Недостаточный преднатяг — главная причина самоотвинчивания.

Правило: затяжка производится динамометрическим ключом. На практике момент не считают «с нуля», а берут из готовых таблиц. Для метрических болтов удобно пользоваться таблицей моментов затяжки на сайте «Крепком» — там уже учтены типичный коэффициент трения и оптимальный преднатяг для каждого диаметра и класса прочности. Формула T=K⋅F⋅d нужна, чтобы понимать физику процесса:

• K берут по состоянию резьбы (сухая/смазанная);
• F обычно выбирают как 60–80% от нагрузки при пределе текучести болта;
• d — номинальный диаметр резьбы.

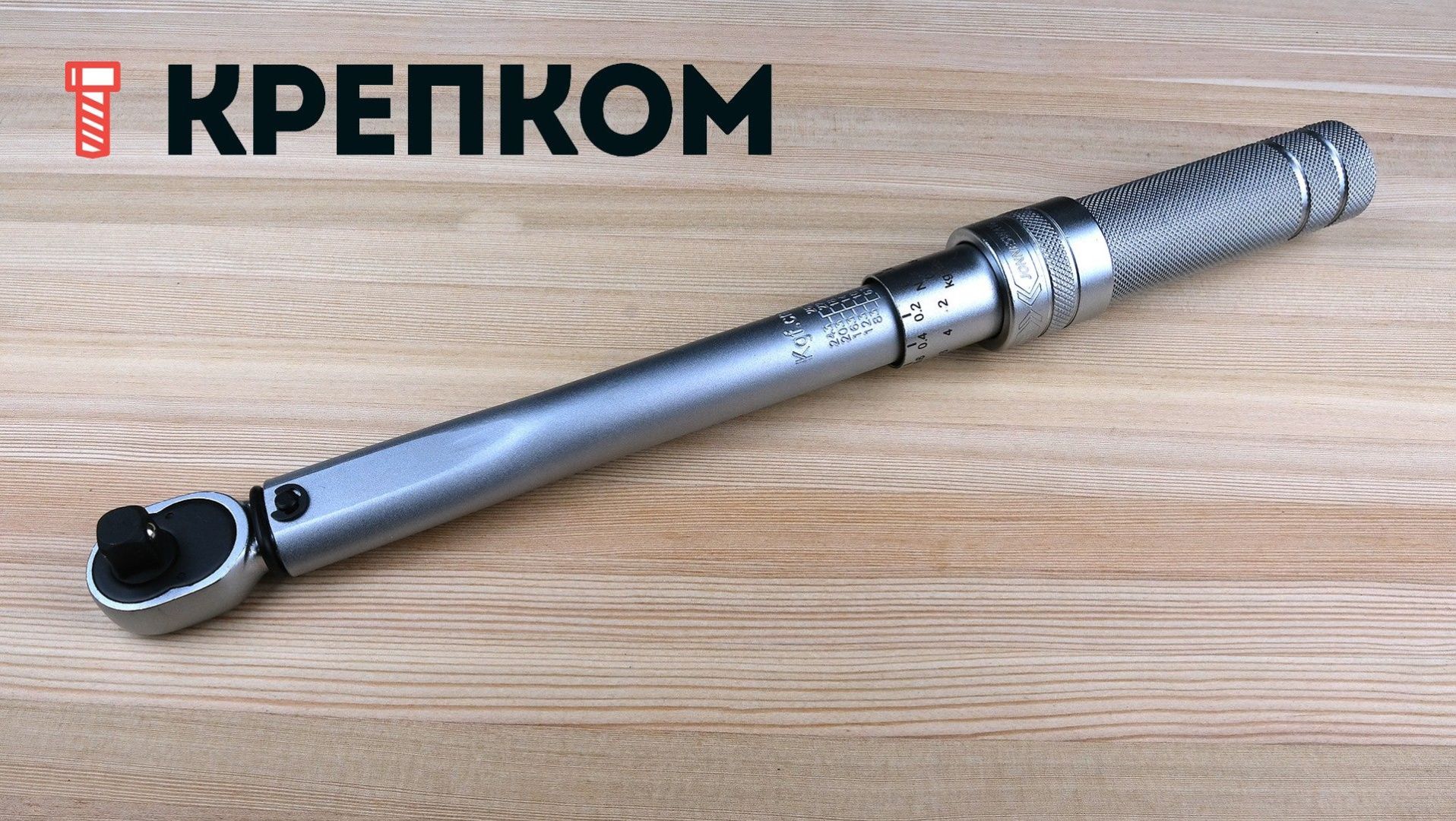

Если нет опыта расчета, проще и надежнее отталкиваться от таблицы моментов затяжки на нашем сайте и использовать формулу как поясняющую, а не расчетную.

2. Материал и среда: борьба с коррозией

Гальваническая коррозия: возникает при контакте разнородных металлов во влажной среде (например, стальной болт в алюминиевой детали). Используйте совместимые материалы или диэлектрические прокладки.

Подробнее об антикоррозийном крепеже читайте в нашем обзоре.

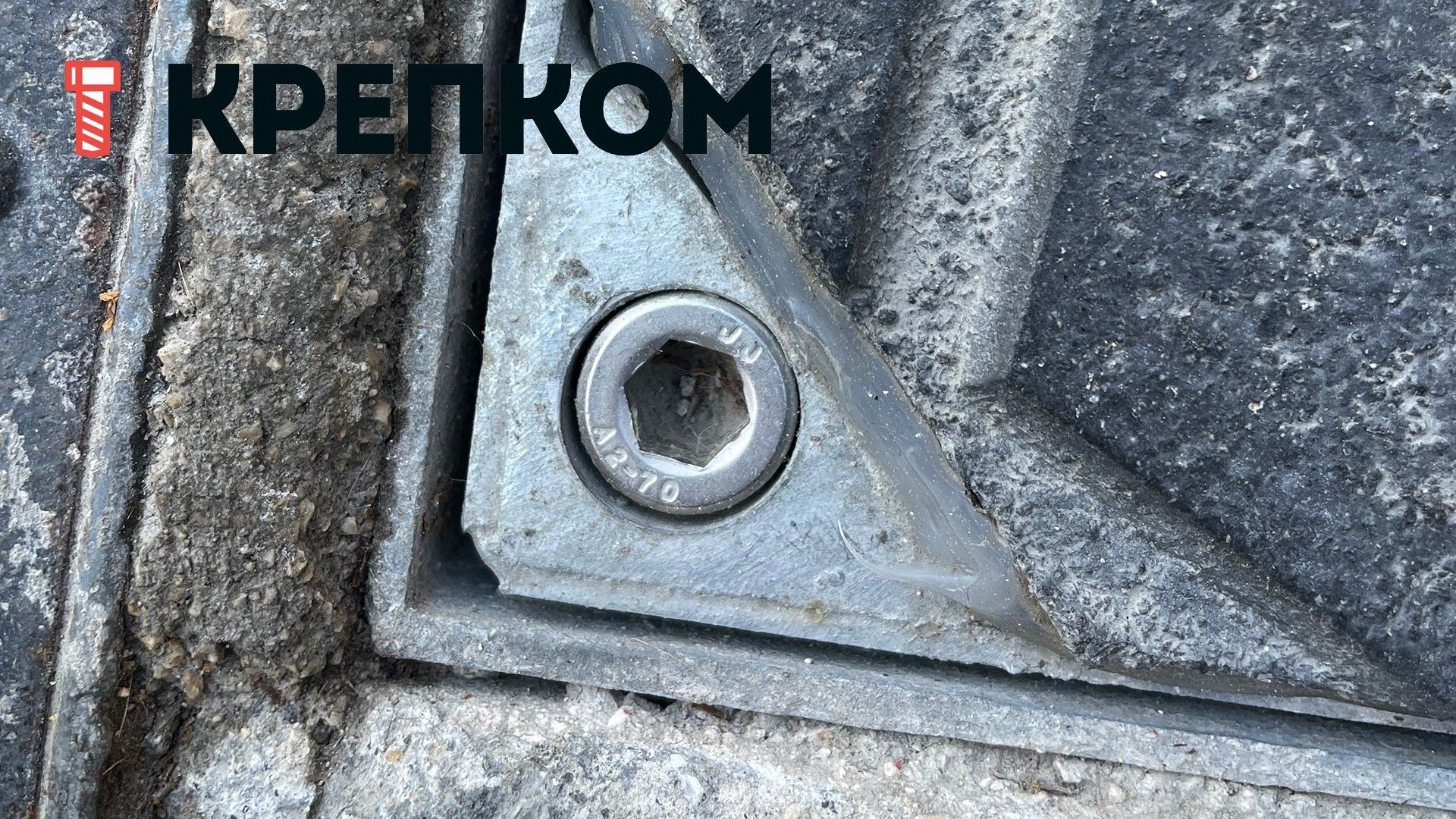

Решение: для агрессивных сред выбирайте нержавеющие (A2, A4, А5) или защищенные специальными покрытиями метизы.

3. Температурные воздействия

• Высокие температуры (>150°C): снижают предел текучести всех конструкционных сталей (8.8/10.9/12.9 теряют 20–50% к 400°C, нержавеющие — медленнее). Вызывают ползучесть.
• Низкие температуры (<-40°C): хладноломкость у углеродистых сталей (KCU падает).
• Решение: жаропрочные (12Х1МФ, 15Х11МФ) для +400°C, хладостойкие (09Г2С, 12Х18Н10Т) для -60°C.

4. Качество поверхности и подготовка резьбы

Любая царапина, ржавчина или задир — это концентратор напряжений, точка начала усталостной трещины.

Рекомендация: используйте крепеж с гладкой, накатанной резьбой. Перед монтажом ответственных соединений резьбу следует очистить и нанести специализированную смазку. Это не только защищает от коррозии, но и стабилизирует коэффициент трения "K", обеспечивая точность момента затяжки.

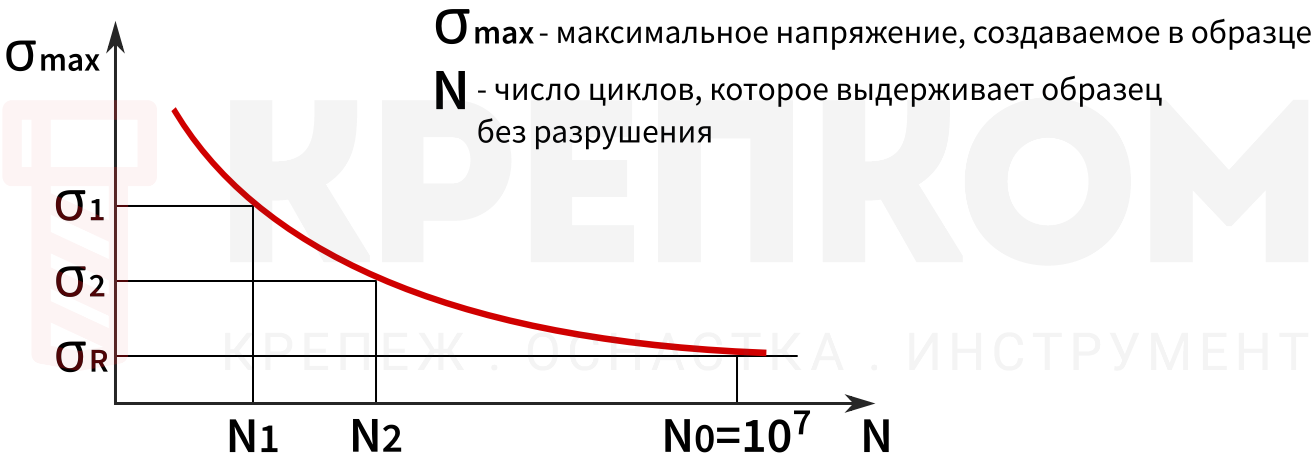

Сколько живет болт: прогноз ресурса по кривой Вёлера

Инженерный расчет — это не только ответ на вопрос "выдержит или нет?". Это прогноз, как долго узел будет работать безопасно. С помощью кривой Вёлера (S-N curve), которая связывает уровень нагрузки с числом циклов до разрушения, можно спрогнозировать рабочий ресурс крепежного элемента и обеспечить его своевременную замену, если это требуется регламентом.

Сертифицированный крепеж: как проверить происхождение и свойства болтов

В ответственном строительстве, машиностроении или транспорте недостаточно просто купить болт нужного размера и класса прочности. Необходимо иметь полную уверенность в его происхождении и свойствах.

• Требование: каждый элемент крепежа должен сопровождаться сертификатом соответствия, подтверждающим его механические и химические свойства согласно стандарту (например, ISO 898-1).
• Прослеживаемость: возможность отследить конкретную партию до плавки металла — это ваша страховка от контрафакта и гарантия стабильного качества.

Заключение

Выбор между болтом М12 класса 8.8 и М12 класса 10.9 — это вершина айсберга. Под ней лежит глубокий анализ типа нагрузки, условий эксплуатации, требуемого преднатяга и даже химической совместимости материалов. Понимание этих факторов — фундамент для создания по-настоящему надежной и долговечной конструкции.
