Дюбель-гвоздь — это крепежный элемент, состоящий из пластикового дюбеля и металлического гвоздя-шурупа с винтовой резьбой. Поставляется предсобранным с завода. После предварительного сверления отверстия, он просто вставляется через просверленную деталь и забивается молотком.
Конструкция и материалы
Дюбель-гвоздь представляет собой крепежное изделие, состоящее из двух компонентов: полой цилиндрической гильзы (дюбеля) и металлического гвоздя. Дюбель изготавливается из таких материалов: полиэтилен низкого давления (ПНД), полипропилен или нейлон, каждый из которых обладает специфическими свойствами. Гвоздь выполнен из углеродистой стали с защитным покрытием, например, оцинкованным или желтопассированным, для повышения коррозионной стойкости.

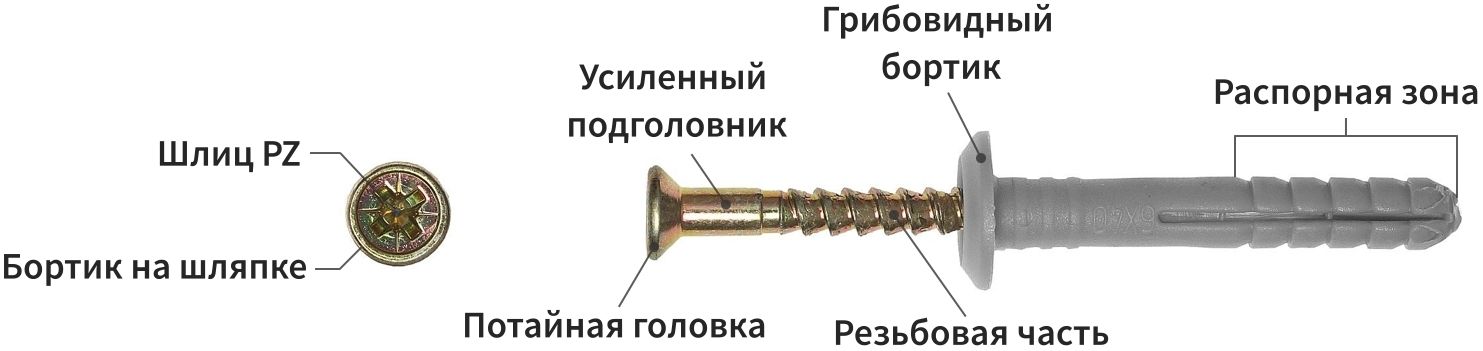

Конструкция дюбеля:
- Гильза: полый цилиндр с наружными ребрами или выступами.
- Бортик: может быть потайным, цилиндрическим или грибовидным, предотвращает проваливание дюбеля в отверстие и обеспечивает плотное прилегание к поверхности материала.
Конструкция гвоздя:
- Стержень: со специальной резьбой, сглаженная однонаправленная форма которой позволяет забивать метиз молотком и дает возможность аккуратного выкручивания при необходимости.
- Головка: может иметь шлиц (например, крестообразный), что облегчает демонтаж при необходимости.
Дюбель-гвозди оснащены стержнем с резьбой и шлицем, что позволяет при необходимости выкручивать их для демонтажа. Однако закручивание таких гвоздей не рекомендуется, так как резьба предназначена для удержания, а не для ввинчивания. Попытка закрутить гвоздь может привести к повреждению дюбеля и снижению надежности крепления.
Типы дюбель-гвоздей
Существует несколько разновидностей дюбель-гвоздей, различающихся по конструкции и области применения:

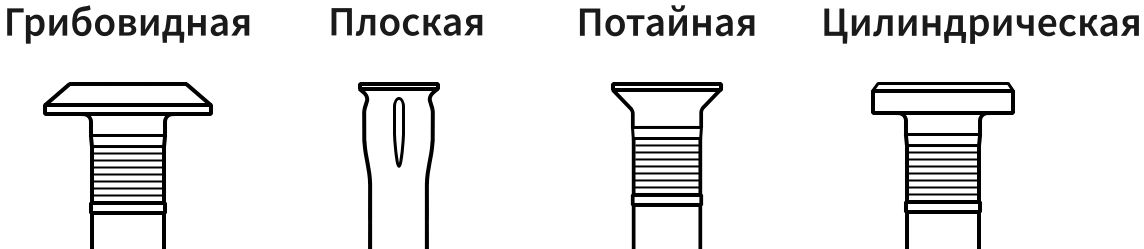

1. По форме манжеты дюбеля
- Грибовидная: предназначены для сквозного монтажа различных конструкций к плотным основаниям (бетон, полнотелый и пустотелый кирпич, камень и газобетон). Их конструкция обеспечивает увеличенную площадь соприкосновения с прикрепляемой деталью, предотвращает проваливание дюбеля в отверстие.
- Плоская: обеспечивает равномерное распределение нагрузки и плотное прилегание к материалу. Используется для крепления конструкций, где важно минимизировать выступание головки, например, в установке направляющих профилей, элементов облицовки.
- Потайная предназначены для случаев, когда требуется, чтобы головка гвоздя не выступала над поверхностью закрепляемого материала. Такие дюбель-гвозди часто применяются при монтаже плинтусов, подвесных потолков, дверных коробок, оконных рам и других конструкций, где важна гладкая поверхность без выступающих крепежных элементов.
- Цилиндрическая: используются для крепления элементов, где важна эстетика и требуется ровное прилегание крепежа. Применяется в местах с повышенными требованиями к внешнему виду.
2. По материалу изготовления

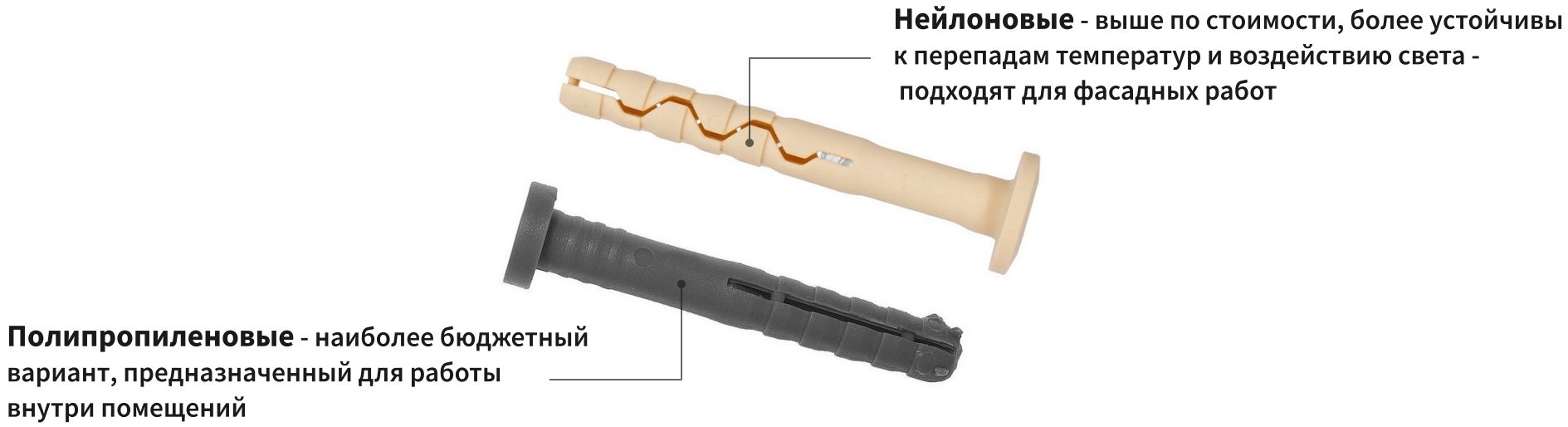

- Пластиковые дюбель-гвозди: состоят из пластиковой гильзы (полипропилен, нейлон) и металлического гвоздя. Применяются для крепления легких конструкций к плотным основаниям. Пластиковая гильза, обычно изготовленная из полиамида или полипропилена, обеспечивает надежную фиксацию в материале основания, а металлический гвоздь, забиваемый внутрь гильзы, создает необходимое распирающее усилие.
- Металлические дюбель-гвозди: выполнены полностью из металла и предназначены для крепления профилей, кронштейнов, уголков и изделий из тонколистового металла к твердым основаниям. Они применяются в случаях, когда требуется повышенная прочность и надежность крепления.
3. По способу монтажа

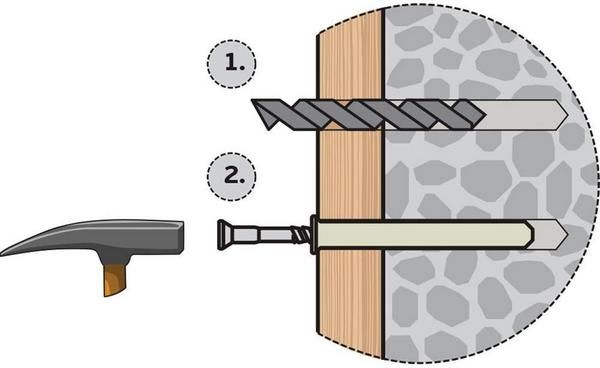

- Дюбель-гвозди для ручного монтажа: устанавливаются путём забивания гвоздя в предварительно вставленный дюбель с помощью молотка.
- Дюбель-гвозди для монтажных пистолетов: предназначены для быстрого монтажа с использованием специального инструмента. Их установка осуществляется путем выстрела из монтажного пистолета. Монтажные пистолеты бывают пороховыми, газовыми или пневматическими. При выстреле гвоздь с высокой скоростью вбивается в материал основания.
Преимущества
- Упрощенный монтаж – после сверления отверстия установка осуществляется путем забивания гвоздя, без необходимости завинчивания;
- Универсальность – подходит для бетона, кирпича, камня, газобетона;
- Простота конструкции – всего два элемента: дюбель и гвоздь;
- Разнообразие типов – потайная, грибовидная, цилиндрическая и плоская манжета дюбеля;
- Широкий диапазон размеров – диаметр от 4 до 12 мм, длина от 30 до 160 мм;
- Совместимость с разными материалами – дерево, металл, пластик, кабель-каналы;
- Экономичность – доступная стоимость при высокой надежности крепления;
- Высокая устойчивость к вибрационным нагрузкам при условии правильного выбора основания и типа дюбель-гвоздя. При значительных вибрационных нагрузках стандартные дюбель-гвозди могут со временем ослабевать.
Недостатки
- Ограниченная несущая способность
Дюбель-гвозди предназначены для крепления конструкций с определенными ограничениями по нагрузке. Максимальная несущая способность зависит от размеров дюбеля, материала основания и условий монтажа. Например, стандартные дюбель-гвозди могут выдерживать нагрузки от 10 до 50 кг.
Для дюбель-гвоздя размером 6×40 мм при установке в бетонную стену рекомендуемая нагрузка на вырыв составляет около 0,26 кН (26 кг).
При использовании дюбель-гвоздей в гипсокартонных конструкциях максимальная нагрузка на вырыв может составлять от 10 до 20 кг, а на срез — от 15 до 35 кг, в зависимости от типа дюбеля и толщины гипсокартонного листа.
- Низкая термо- и УФ-стойкость пластиковых элементов
Пластиковые элементы дюбель-гвоздей, особенно изготовленные из полипропилена или полиэтилена, могут быть подвержены старению и снижению прочности под воздействием ультрафиолетового излучения и экстремальных температур. При минусовых температурах пластик становится хрупким и может треснуть, а при высоких температурах — деформироваться.
Нейлоновые дюбели, изготовленные из полиамида, обладают большей устойчивостью к таким воздействиям. Нейлон не трескается при изменении температуры и выдерживает вибрационные нагрузки. Диапазон температур эксплуатации нейлоновых дюбелей составляет от -40 до +80 °C.
- Отсутствие возможности подтяжки
После установки дюбель-гвоздь не позволяет дополнительно прижать закрепляемый элемент к основанию, что может быть критично при необходимости плотной фиксации.
руб.
руб.
Сферы применения
Дюбель-гвозди представляют собой многофункциональный крепеж, востребованный в профессиональном строительстве и ремонтных работах. Их эксплуатационные характеристики позволяют решать следующие задачи:
- Сборка конструкций из дерева и металла: для фиксации брусьев, реек, металлопрофиля и аналогичных компонентов к плотным поверхностям (бетон, кирпич, камень), обеспечивая устойчивость даже при высоких нагрузках.
- Фиксация декоративных элементов: при монтаже плинтусов, наличников и других отделочных деталей дюбель-гвозди гарантируют прочное соединение с основаниями стен и пола, предотвращая смещение элементов в процессе эксплуатации.
- Прокладка инженерных коммуникаций: используется для закрепления кабельных каналов, электропроводки и труб.
- Монтаж подвесных потолочных систем: применяются для фиксации направляющих и подвесов к бетонным перекрытиям.
- Установка оконных и дверных блоков: при интеграции рам из ПВХ, алюминия или дерева в проемы крепеж обеспечивает надежное анкерование к кирпичным и бетонным стенам, исключая деформации под воздействием внешних факторов.
Технические характеристики
Дюбель-гвозди выпускаются в различных размерах. Обозначаются двумя цифрами, например, 6×40 мм, где:
Первая цифра — диаметр (обычно от 5 до 10 мм).
Вторая цифра — длина (обычно от 25 до 160 мм).

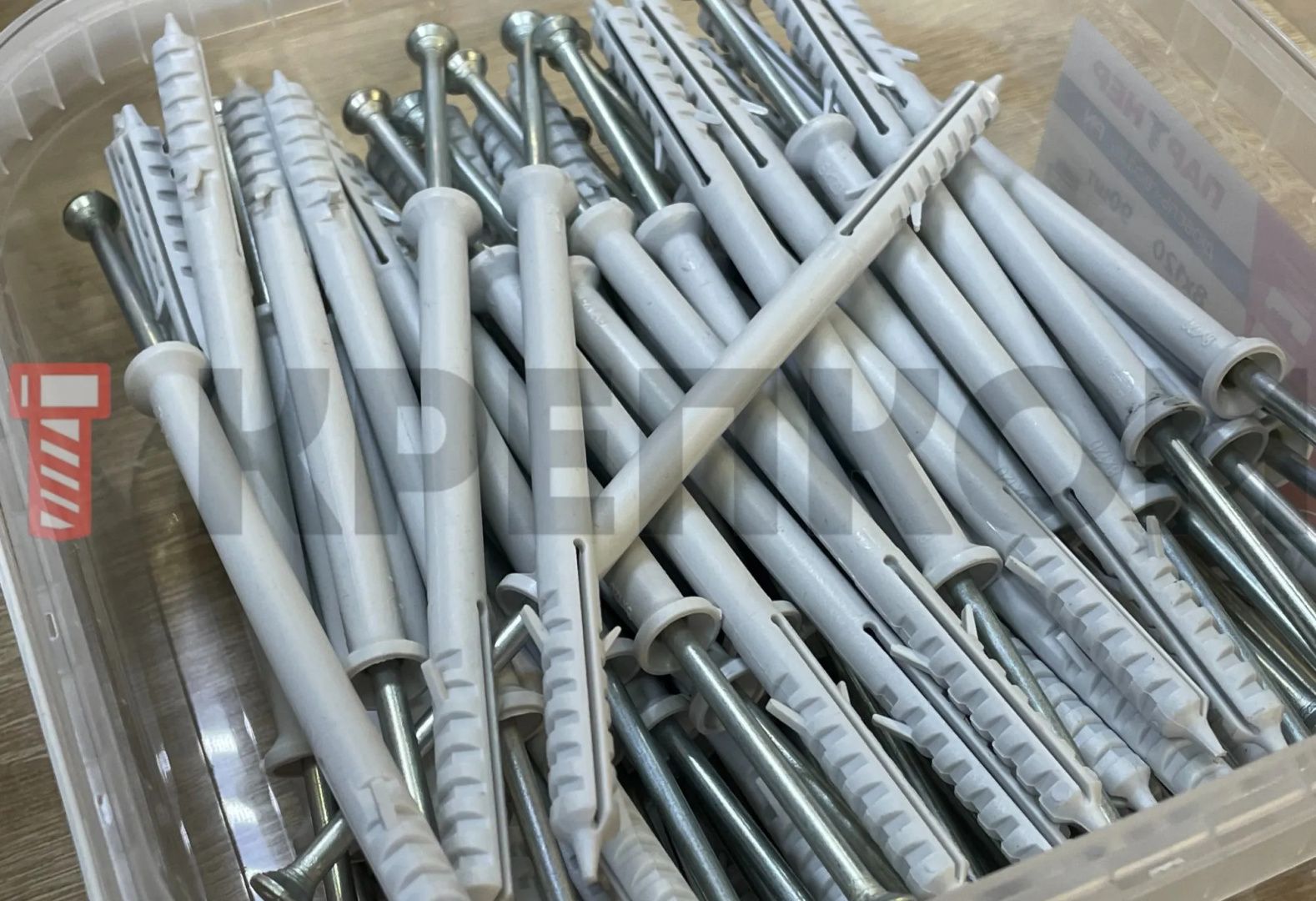

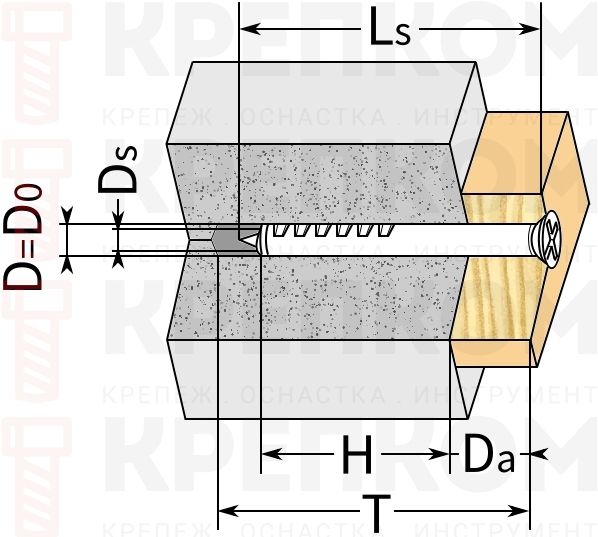

Таблица 1: Типовые размеры дюбель-гвоздя с потайным бортиком
| Обозначение | Диаметр дюбеля, D (мм) | Длина гильзы, L (мм) | Диаметр сверла, D0 (мм) | Диаметр гвоздя, Ds (мм) | Длина гвоздя, Ls (мм) |
| 5x35 | 5,00 | 35,00 | 5,00 | 3,50 | 40,00 |
| 5x45 | 5,00 | 45,00 | 5,00 | 3,50 | 50,00 |
| 6x40 | 6,00 | 40,00 | 6,00 | 4,00 | 45,00 |
| 6x60 | 6,00 | 60,00 | 6,00 | 4,00 | 65,00 |
| 8x60 | 8,00 | 60,00 | 8,00 | 5,00 | 65,00 |
| 8x45 | 8,00 | 45,00 | 8,00 | 5,00 | 50,00 |
| 8x80 | 8,00 | 80,00 | 8,00 | 5,00 | 85,00 |
| 8x100 | 8,00 | 100,00 | 8,00 | 5,00 | 105,00 |
| 8x120 | 8,00 | 120,00 | 8,00 | 5,00 | 125,00 |
| 8x140 | 8,00 | 120,00 | 8,00 | 5,00 | 145,00 |
| 8x160 | 8,00 | 160,00 | 8,00 | 5,00 | 165,00 |
| 10x100 | 10,00 | 100,00 | 10,00 | 7,00 | 105,00 |
| 10x120 | 10,00 | 120,00 | 10,00 | 7,00 | 125,00 |
| 10x140 | 10,00 | 140,00 | 10,00 | 7,00 | 145,00 |
Таблица 2: Монтажные характеристики
| Обозначение | Мин. глубина при сквозном монтаже, T (мм) | Мин. глубина анкеровки, H (мм) | Макс. толщина прикрепляемого материала, Da (мм) | Вес 1000 штук, кг |
| 5x35 | 45,00 | 30,00 | 5,00 | 3,30 |
| 5x45 | 55,00 | 30,00 | 10,00 | 3,30 |
| 6x40 | 50,00 | 30,00 | 10,00 | 4,20 |
| 6x60 | 70,00 | 30,00 | 30,00 | 8,10 |
| 8x60 | 70,00 | 40,00 | 20,00 | 9,20 |
| 8x45 | 55,00 | 40,00 | 10,00 | 6,20 |
| 8x80 | 90,00 | 40,00 | 40,00 | 12,00 |
| 8x100 | 110,00 | 40,00 | 60,00 | 14,20 |
| 8x120 | 130,00 | 50,00 | 80,00 | 17,30 |
| 8x140 | 175,00 | 50,00 | 110,00 | 20,90 |
| 8x160 | 175,00 | 50,00 | 110,00 | 23,20 |
| 10x100 | 120,00 | 50,00 | 70,00 | 17,30 |
| 10x120 | 140,00 | 50,00 | 90,00 | 20,90 |
| 10x140 | 175,00 | 50,00 | 110,00 | 23,20 |

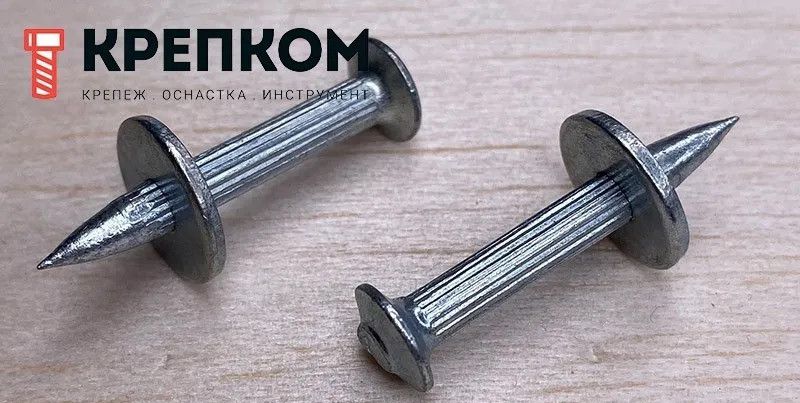

Некоторые виды дюбель-гвоздей (например, с шайбой, предназначенные для строительно-монтажных работ с применением поршневых монтажных пистолетов) производятся по ТУ 14-4-1731-92, что гарантирует соответствие прочностным требованиям.
Основные характеристики:
- Материал: сталь марки 70 с термообработкой.
- Твердость: 53–56 HRC (не менее 51,5 HRC для изделий обыкновенного качества).
- Конструкция: стержень с заостренным концом и насаженной шайбой, возможны гладкие или рифленые стержни.
- Покрытие: цинковое (≥6 мкм) методом катодного восстановления с пассивированием.
- Размеры: диаметр 3,7–4,5 мм, длина 30–60 мм.
- Контроль качества: проверка твердости, сдвига шайбы, геометрии и внешнего вида.
- Упаковка: деревянные ящики (≤65 кг) с маркировкой производителя, номера партии и даты изготовления.
- Этот стандарт обеспечивает единые требования к качеству и надежности дюбель-гвоздей, применяемых в строительных и монтажных работах.
Нагрузки на вырыв и срез
От чего зависит нагрузка на дюбель-гвоздь?
Нагрузка на дюбель-гвоздь определяется несколькими ключевыми факторами:
- Тип и качество материала основания: бетон, кирпич, газобетон имеют разную плотность и прочность. Например, бетон обеспечивает максимальные нагрузки, а газобетон – минимальные.
- Диаметр и длина дюбеля: чем больше диаметр дюбеля, тем выше его сопротивление вырыву и срезу. Длина также важна: чем глубже дюбель забивается в основание, тем лучше он фиксируется.
- Материал дюбеля: полипропиленовые дюбели менее прочны, чем нейлоновые или металлические, но они легче и устойчивы к коррозии.
- Глубина установки: недостаточная глубина снижает прочность соединения. Рекомендуется соблюдать рекомендации производителя по глубине забивки.
- Качество отверстия: четко просверленное или правильно выбранное отверстие обеспечивает лучшее расклинивание дюбеля.
- Тип гвоздя: металлический гвоздь должен соответствовать размеру дюбеля. Неправильный выбор может привести к ослаблению соединения.
Где прописаны значения нагрузки на вырыв и срез?
Значения нагрузок на вырыв и срез для различных типов дюбелей, включая дюбель-гвоздь, обычно указываются в технической документации производителя. Эти данные можно найти:
- На упаковке продукта: производители часто указывают предельные нагрузки (на вырыв и срез) прямо на упаковке крепежа.
- В технических характеристиках: на сайте производителя или в спецификациях продукта содержится подробная информация о допустимых нагрузках для разных материалов основания (бетон, кирпич, газобетон и т.д.).
- В каталогах производителей: компании-производители крепежа (например, Mungo, Fischer, Sormat) предоставляют подробные таблицы с нагрузками для своих изделий.
Как материал основания влияет на нагрузочную способность дюбель-гвоздя
- Бетон. В полнотелом бетоне дюбель-гвозди демонстрируют высокие показатели прочности. Например, полиамидный гвоздевой дюбель MNA MUNGO размером 6х40 мм выдерживает нагрузку на вырыв до 30 кг, а его полипропиленовый аналог FISCHER N - нагрузку 20 кг.
- Полнотелый кирпич. Дюбель-гвозди обеспечивают надежное крепление, хотя показатели могут быть несколько ниже, чем в бетоне, из-за меньшей плотности материала.
- Газобетон и пенобетон. Из-за пористой структуры этих материалов стандартные дюбель-гвозди могут не обеспечивать достаточную несущую способность.
Сравнение с альтернативными крепежными элементами
В отличие от анкеров, дюбель-гвозди предназначены для крепления лёгких и средних по весу конструкций. Анкеры обеспечивают более высокую несущую способность и применяются для тяжелых нагрузок. Саморезы с дюбелями требуют предварительного завинчивания, что увеличивает время монтажа по сравнению с дюбель-гвоздями.
