Ручка лепестковая с внутренней резьбой DIN 6335 тип D, чугун
Ваш консультант Илья

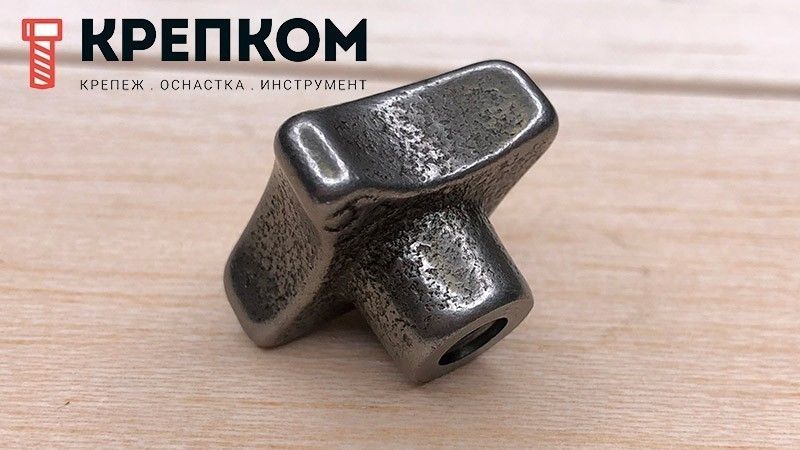

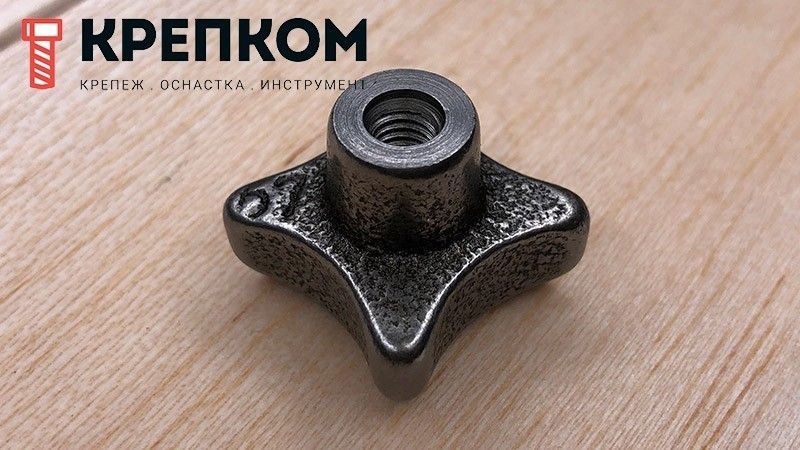

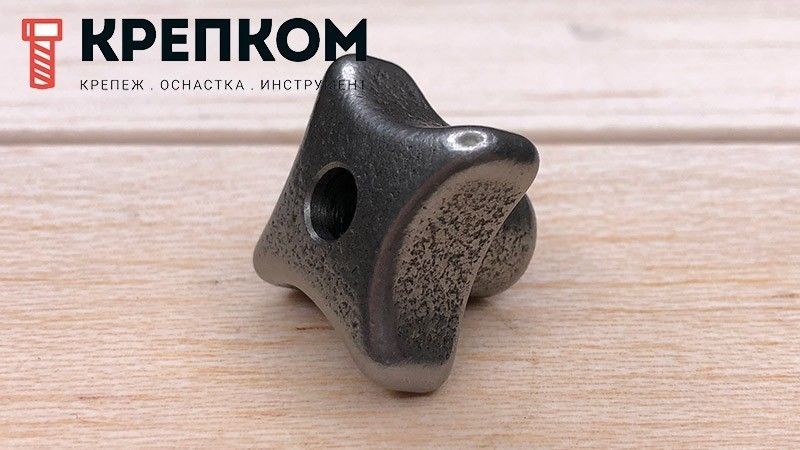

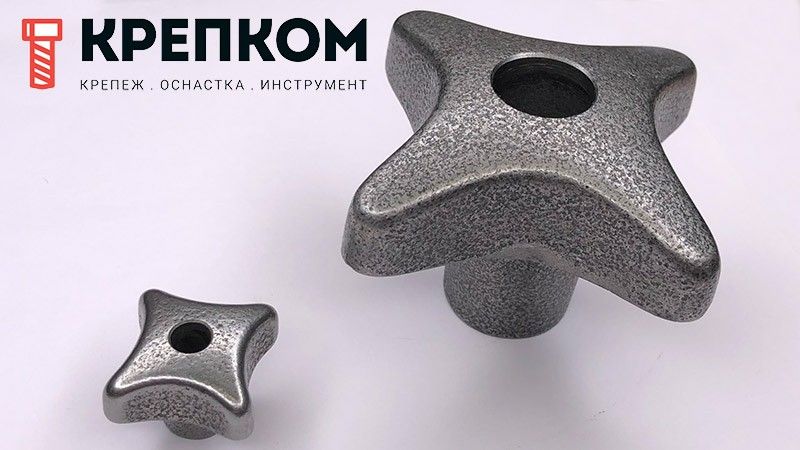

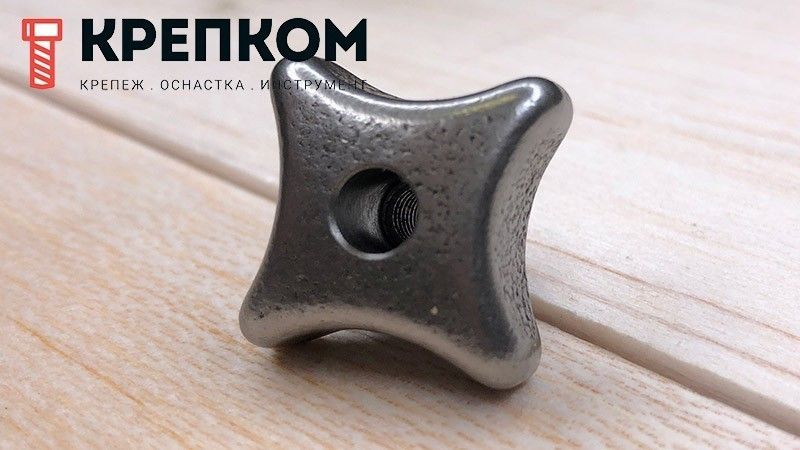

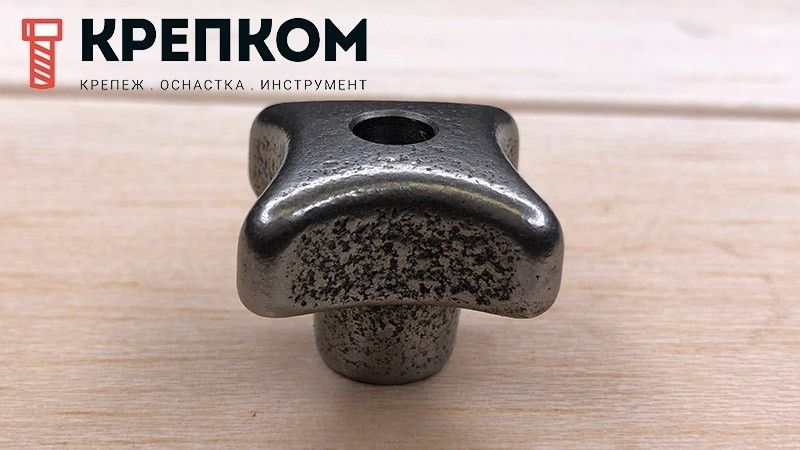

+7 (931) 252-93-28Крестообразная ручка из чугуна DIN 6335, форма D (сквозное резьбовое отверстие) – это промышленная фурнитура для работы с ручными органами управления, зажима и регулировки станков, приборов, аппаратов, механического оборудования, зажимных и фиксирующих приспособлений. Идеально подходит для шкафов, дверок, крышек, панелей.
Материал
Резьбовая лепестковая рукоятка полностью изготовлена из магниевого чугуна с пескоструйной обработкой и последующим галтованием отливки. Она устойчива к ударам, высокотемпературным воздействиям, маслам, жирам, растворителям и придает аккуратный вид готовым изделиям, требующим регулировки.
Преимущества
Звездообразная чугунная ручка со сквозной резьбой может устанавливаться на длинные стержни и валы диаметром от М6 до М20. Форма зажимной рукоятки с четырьмя лопастями обеспечивает надежный захват в тех случаях, когда требуется быстрое затягивание и высокий крутящий момент.
Аналоги с глухой резьбой – DIN 6335, тип E и тип C (с разверткой H7)
Размеры
| Резьба | М6 | М8 | М10 | М12 | М16 | М20 |
| d1 | 32 | 40 | 50 | 63 | 80 | 100 |
| d2 | 12 | 14 | 18 | 20 | 25 | 32 |
| d3 | 18 | 21 | 25 | 32 | 40 | 48 |
| d6 | 6,4 | 8,4 | 10,5 | 13 | 17 | 21 |
| h1 | 21 | 26 | 34 | 42 | 52 | 65 |
| h3 | 10 | 14 | 20 | 25 | 30 | 38 |
| t2 | 10 | 13 | 16 | 20 | 20 | 25 |
все размеры указаны в мм
Характеристики
-
Тип/форма ручкиБарашковая (лепестковая)
-
DIN6335
-
Единицы измеренияшт
-
МатериалЧугун
-
Название на упаковке (ориг. название)Palm grips, D = with continuous thread
