Анкер-гильза PFG ES Sormat, желтый цинк
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Для установки в бетон от В20(С20/25) до В55(С50/60), полнотелый кирпич, природный камень.
- Возможность применения в основаниях низкой прочности или неизвестного качества (стены старых построек).
- Назначение: крепление строительных материалов, изделий и оборудования, в том числе и дистанционный монтаж.
- Предварительная установка с помощью болта или шпильки.
- Внутренняя резьба – возможность использования с метрическими резьбовыми деталями.
- Техническое свидетельство Минстроя России о пригодности применения в строительстве.

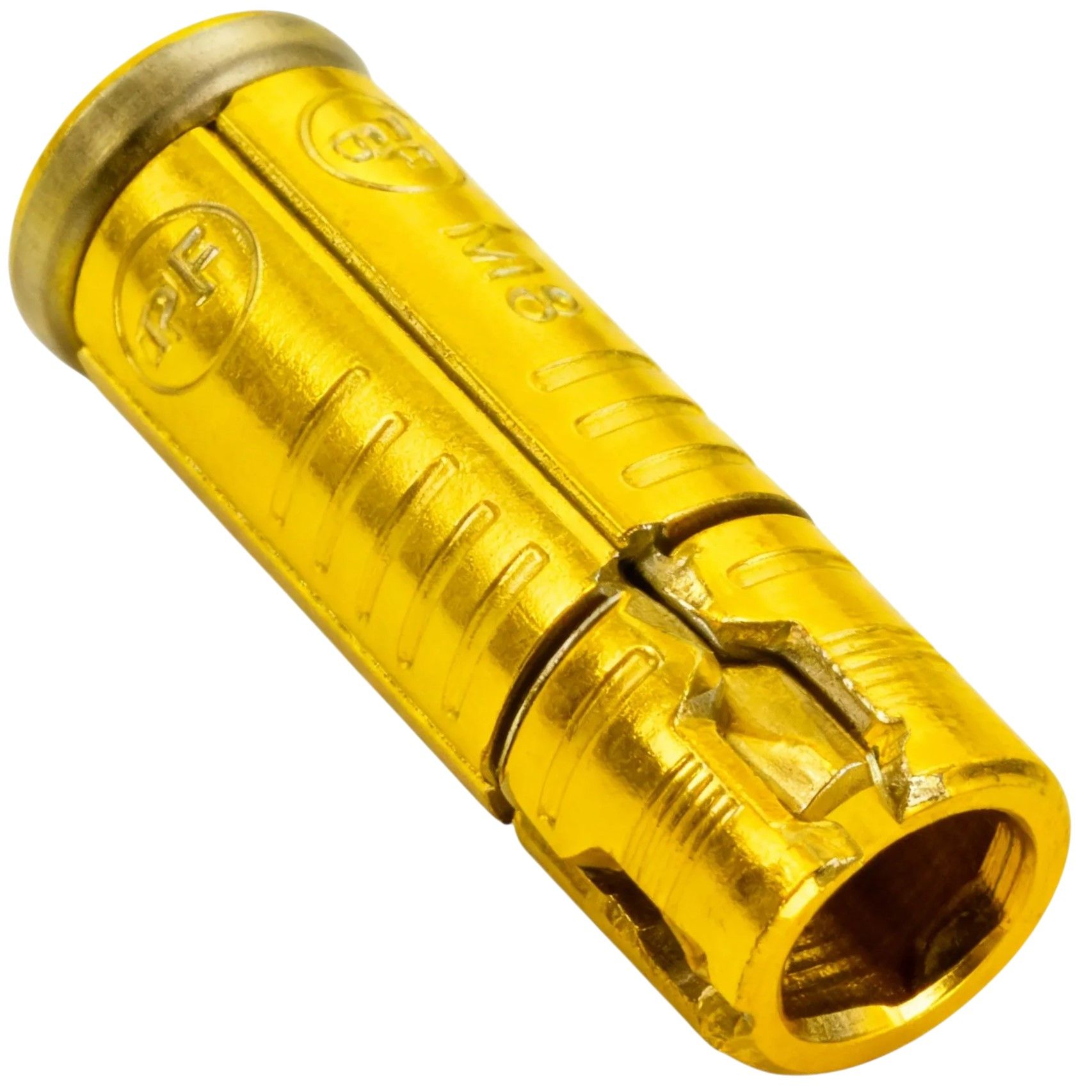

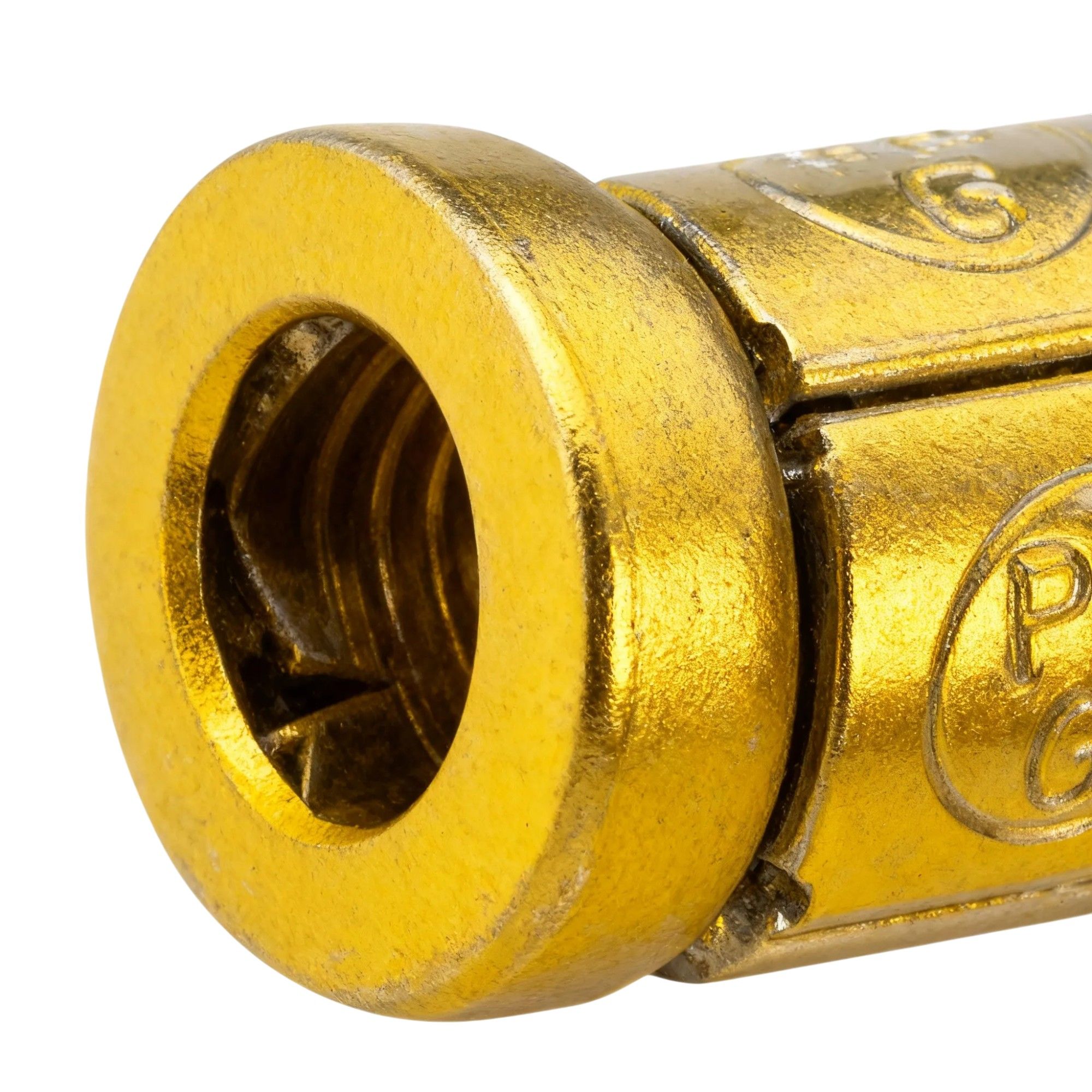

Распорный анкер Sormat PFG ES – оригинальная гильза с четырьмя расклинивающимися сегментами, используемая с резьбовым крепежным элементом метрического стандарта. Четырехсторонний контролируемый распор обеспечивает надежную работу анкера в полнотелых материалах, бетоне низкого качества и в кирпиче с пустотами (диаметр не более М8). Высокая степень расклинивания позволяет использовать анкерную гильзу для монтажа тяжелых конструкций, подверженных ветровым и динамическим нагрузкам. Возможность использования с гильзой любых видов болтов (с крюком, с кольцом) позволяет решать разные задачи. Разжимная анкер-гильза ES не слишком требовательна к точности просверливаемых отверстий.
Применение анкера ЕС
Цинковое покрытие позволяет использовать втулочный анкер как для внутренней отделки, так и для временных конструкций на улице. Подходит для использования с болтами и резьбовыми шпильками, что делает его пригодным для различных монтажных задач. Она предназначена для установки в предварительно просверленное отверстие.
- Монтаж оборудования: датчики движения, камеры, системы вентиляции, кондиционирования и водопроводные крепления.
- Электромонтаж: крепление кабелей, проводов, кабельных каналов.
- строительство и промышленность: установка лестниц, ограждений, перил, опорных плит, трубопроводов, складских стеллажей, строительных лесов.
- Интерьер и отделка: монтаж элементов интерьера, опорных пластин, водосточных труб, воздуховодов.
Размеры
| Данные по анкеру | Параметры установки | ||||||||
| Размер | Длина, L мм | Отверстие в прикрепляемом материале, df мм | Размер под ключ, SW | Толщина прикрепляемого материала, tfix мм |
Диаметр сверла, d0 мм |
Глубина отверстия, h1 мм |
Расчетная глубина анкеровки, hnom мм | Эффективная глубина анкеровки, hef мм |
Момент затяжки, Tinst мм |
| М6 | 40 | 7 | - | - | 10 | 45 | 40 | 40 | 10 |
| М8 | 50 | 9 | - | - | 14 | 55 | 50 | 50 | 25 |
| М10 | 60 | 11 | - | - | 16 | 65 | 60 | 60 | 50 |
| М12 | 80 | 13 | - | - | 20 | 85 | 80 | 80 | 85 |
| М16 | 100 | 18 | - | - | 25 | 105 | 100 | 100 | 120 |
Нагрузки
|
Допустимые нагрузки в kH Сжатый бетон C20/25 |
||
| Размер | Растягивающее усилие | Срезающее усилие |
| М6 | 2,4 | 4,6 |
| М8 | 4,3 | 8,4 |
| М10 | 5,7 | 13,3 |
| М12 | 7,6 | 19,3 |
| М16 | 11,9 | 35,9 |
Монтаж
Характеристики
-
Бренд
-
Тип анкераАнкер-гильза
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалЖелтый цинк
