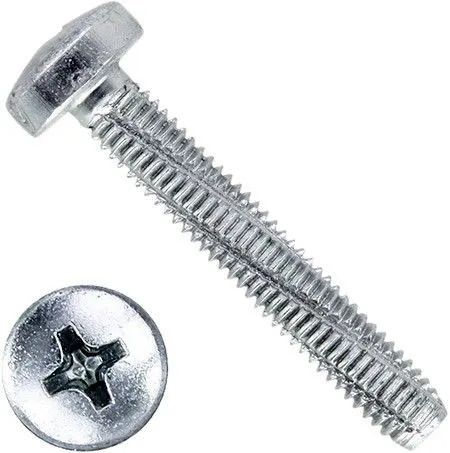

Винт самонарезающий с полукруглой головкой и крестообразным шлицем М3х10 DIN 7516 A, класс прочности 8.8, оцинкованная сталь

Код товара: WN00197136

Сталь оцинкованная (гальваническое цинкование)

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

2 / шт руб.

Для винтового соединения металлических и пластиковых деталей.
Стандарт: DIN 7516, форма А (цилиндрическая скругленная головка).
Нарезает метрическую резьбу в просверленных отверстиях.
Широкая режущая канавка обеспечивает превосходное удаление стружки.
Оказывает меньшую нагрузку на материал, чем саморез или шуруп.
Крестообразный шлиц для надежного захвата битой PH (Phillips).
Широкая головка для снижения риска продавливания тонкого металла.
Высокопрочная сталь класса прочности 8.8 (нагрузка на разрыв не менее 80 кгс/мм², предел текучести 64 кгс/мм²).
Цинковое покрытие.
Диаметр: М3.
Длина: 10 мм.

Подробнее

Полезные материалы и статьи

Описание стандарта DIN 7516

Технология получения гальванического цинкового покрытия

Совместимые и несовместимые металлы и сплавы, таблица

Как выкрутить сорванный винт или саморез?

О товаре
Отзывы (0)

Винт самонарезающий для металла и пластмассы М3х10 мм DIN 7516 А применяется для создания высокопрочного, виброустойчивого винтового соединения деталей. Устанавливается в гладкостенные отверстия, при этом специальные режущие кромки (как у метчика) на стержне прорезают метрическую резьбу в сопрягаемых заготовках. Отсутствие зазоров в соединении обеспечивает повышенную надежность при боковых сдвигающих усилиях и воздействии сил вибрации. Изготовлен из оцинкованной высокопрочной стали 8.8, что позволяет использовать метиз в соединениях, испытывающих постоянную высокую нагрузку.

Применение

Изделие широко используется в машиностроении, приборостроении и строительстве для скрепления листового металла и других плоских элементов с металлической или пластиковой основой. Применяется в узлах крепления, не имеющих резьбового отверстия и возможности использования гайки, но требующих повышенной стойкости к нагрузкам и ослаблению усилия затяжки.

Особенности монтажа

Для установки резьбонарезающего винта необходимо просверлить гладкие отверстия в скрепляемых деталях диаметром на несколько миллиметров меньше, чем его номинальный диаметр. Крепеж вкручивается шуруповертом с насадкой PH. В процессе установки он сам нарезает резьбу. Для максимальной надежности крепления его конец должен выступать над поверхностью как минимум на половину диаметра стержня.

Аналог DIN 7516 A:

ГОСТ 10621-80

Размеры

Винт самонарезающий DIN 7516 A с полукруглой головкой и крестообразным шлицем-схема

Диаметр резьбы, d	М3
Длина винта, L	10 мм
Ширина головки, dk max	6 мм
Высота головки, k max	2,4 мм
Размер шлица, m	1

Характеристики

DIN

7516 A
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Шлиц

Phillips (PH)
Форма головки

Полукруглая
Размер шага резьбы

Крупный (обычный)
Класс прочности

8.8
Артикул

7516 3 10 A 8 оц
Материал

Оцинкованная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
