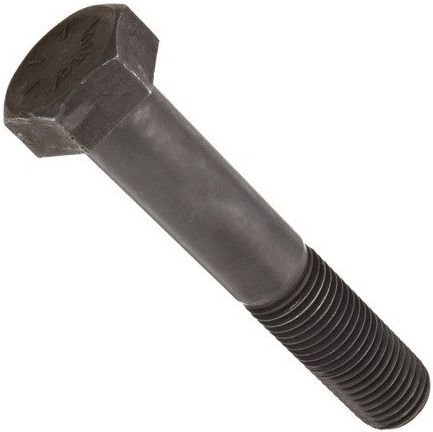

Болт с уменьшенной головкой и мелкой резьбой М16х1,5х60 ГОСТ 7808-70, класс прочности 10.9, оксидированный

Код товара: WN00327932

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

416 / шт руб.

Ваш консультант Борис

+7 (999) 027-78-44

Уменьшенная шестигранная головка с меньшими размерами «под ключ» и высотой — для узлов с ограниченным пространством, где стандартный крепёж не помещается.
Неполная резьба повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей.
Применяется в машиностроении, приборостроении, станкостроении и металлургии — для соединения деталей и узлов, испытывающих динамические нагрузки.
Материал: закаленная сталь с оксидированием.
Класс прочности 10.9 (предел прочности ≥1000 Н/мм², предел текучести ≥900 Н/мм²) — высокая выносливость при значительных механических нагрузках.
Мелкий шаг резьбы повышает устойчивость к самоотвинчиванию при вибрациях и позволяет точнее регулировать усилие затяжки.
Поле допуска: 6g.
Соответствует стандарту ГОСТ 7808-70.

Подробнее

Полезные материалы и статьи

Моменты затяжки метрических болтов, винтов и гаек

Можно ли повторно использовать болты

Как определить класс прочности дюймовых и метрических болтов

О товаре
Отзывы (0)

Болт М16х1,5х60 мм с шестигранной уменьшенной головкой ГОСТ 7808-70 представляет собой крепёжный элемент, предназначенный для соединения деталей и узлов, испытывающих динамические нагрузки. Уменьшенная головка позволяет применять болт в стеснённых условиях, где стандартный крепёж не помещается или требует слишком много места.

Конструкция

Шестигранная уменьшенная головка имеет меньшие размеры «под ключ» и высоту по сравнению со стандартными болтами, что позволяет использовать его в узлах с ограниченным пространством.
Резьба метрическая, с полем допуска 6g, с мелким шагом шагом.
Резьба неполная — резьбовая часть занимает только часть длины стержня - на концевой части, остальное остаётся гладким. Это повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей.

Материал и покрытие

Болт изготовлен из стали класса прочности 10.9. Маркировка расшифровывается так: первая цифра, умноженная на 100, даёт минимальный предел прочности на растяжение — 1000 Н/мм². Вторая цифра, умноженная на 10, показывает, что предел текучести составляет 90% от предела прочности — 900 Н/мм². Это гарантирует очень высокую выносливость крепежа при значительных механических нагрузках. Оксидирование создает тонкую защитную пленку, защищающую от коррозии в закрытых помещениях и при кратковременном контакте с влагой. и улучшенные антифрикционные свойства при монтаже.

Применение

Болты ГОСТ 7808-70 класса прочности 10.9 применяются в машиностроении, приборостроении, станкостроении, строительстве и металлургии. Они используются для соединения деталей и узлов, испытывающих высокие динамические нагрузки, а также в конструкциях, где требуется уменьшенная головка.

Аналоги

ГОСТ 7805 - стандартная головка.
DIN 931 (с неполной резьбой) - стандартная головка.
ISO 4014 (с неполной резьбой) - стандартная головка.

Размеры

Схема болта с уменьшенной головкой ГОСТ 7808-70

Размер резьбы d, мм	М16х1,5
Длина болта l, мм	60
Длина резьбы b (мин), мм	38
Высота головки k, мм	9
Размер под ключ S, мм	22
Расстояние между гранями e, мм	24,5

Характеристики

ГОСТ

7808-70
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Форма головки

Шестигранная
Размер шага резьбы

Мелкий
Класс прочности

10.9
Артикул

7808 16 15 60 10 окс
Материал

Сталь
Штрих код
