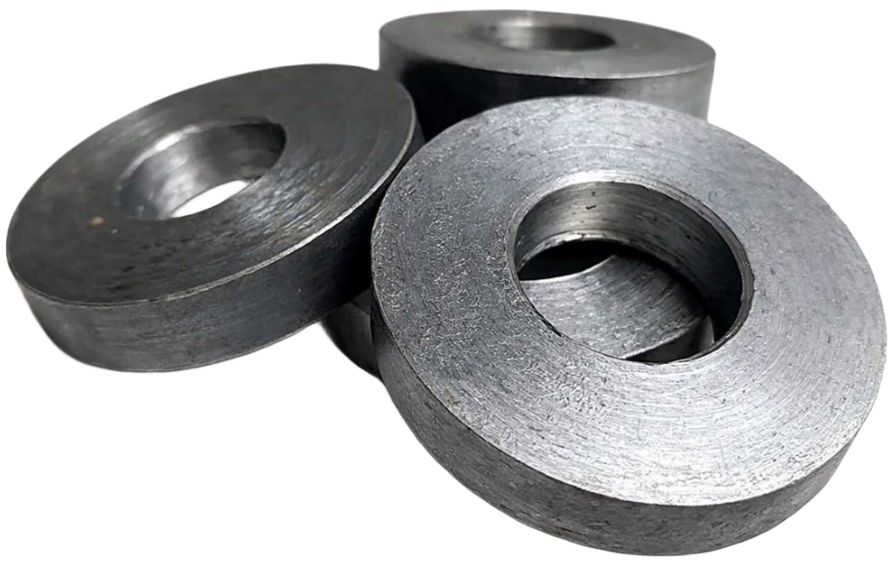

Шайба фундаментная М20 ГОСТ 24379.1

Код товара: WN00293800

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

300 руб.

210 / шт руб.

Предназначена для комплектации фундаментных болтов по ГОСТ 24379.1-2012 при выравнивании давлений и перекрытия монтажных отверстий.
Номинальный диаметр болта: М20.
Высокая толщина исключает прогиб или излом шайбы при затягивании мощным гайковертом.
Идеальная плоскостность обеспечивает плотное прилегание к деталям.
Полное соответствие строительным регламентам РФ и СНГ.

Подробнее

О товаре
Отзывы (0)

Фундаментная шайба М20 ГОСТ 24379.1-2012 — это специализированное тяжелое стальное кольцо увеличенной толщины, входящее в обязательный комплект анкерных (фундаментных) болтов. Основное отличие фундаментной шайбы от стандартных слесарных заключается в её повышенной толщине (8 мм) и способности выдерживать колоссальные осевые нагрузки при затяжке оборудования и стальных строительных конструкций к бетонному основанию.

Назначение

Шайба предназначена для укладки под гайку фундаментного болта номинальным диаметром 20 мм. Она выполняет сразу несколько критически важных задач в промышленном строительстве:

Распределение нагрузок: увеличивает опорную площадь гайки, равномерно распределяя давление на приливы оборудования или опорные плиты колонн, что исключает деформацию металла.
Компенсация монтажных зазоров: перекрывает увеличенные или технологические овальные отверстия в станинах оборудования, которые закладываются в проект для удобства позиционирования агрегатов.
Защита от самоотвинчивания: создает стабильное пятно контакта, помогая сохранять проектное натяжение шпильки при воздействии постоянных вибрационных нагрузок от станков или прессов.

Материал

Шайба производится из прочных марок отечественного проката (углеродистая сталь 20, Ст3сп, сталь 09Г2С. Для предотвращения коррозии в условиях повышенной влажности или агрессивных сред на шайбы может наноситься антикоррозийный слой методом гальванического, горячего или термодиффузионного оцинкования.

Область применения

Применяется во всех отраслях капитального строительства и машиностроения, где используются фундаментные болты М20:

Монтаж несущих металлических и железобетонных колонн зданий, ангаров, торговых центров.
Фиксация тяжелых станков, автоматических линий, генераторов и кузнечно-прессового оборудования к монолитному фундаменту.
Закрепление мачт освещения, опор ЛЭП и вышек сотовой связи.

Размеры

Шайба - чертеж

Внутренний диаметр, D1	21 мм
Внешний диаметр, D2	45 мм
Толщина, S	8 мм

Характеристики

Тип шайбы

Усиленная / Утолщенная
ГОСТ

24379.1-2012
Под резьбу

М20
Артикул

24379 20
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
