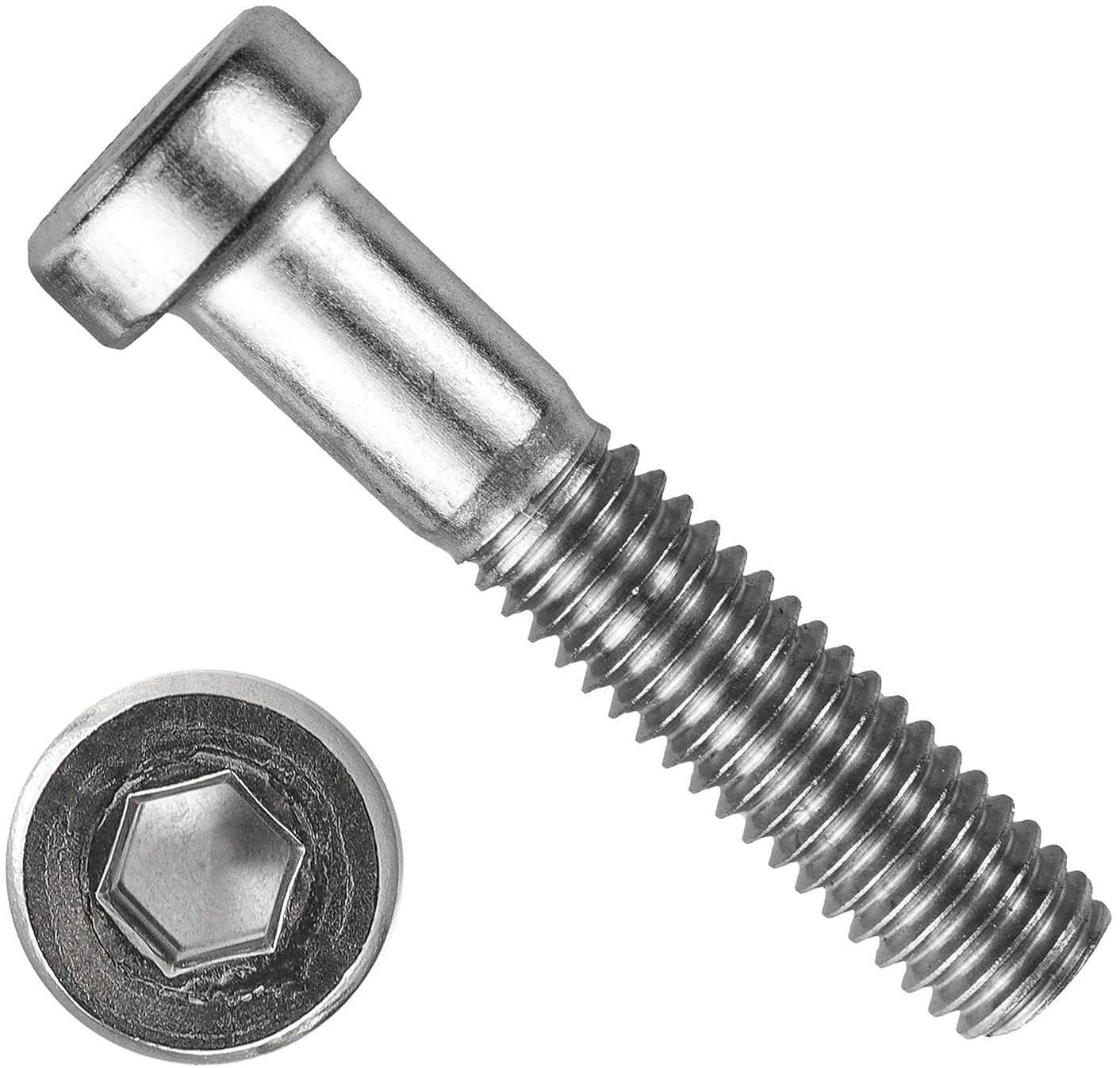

Винт М3х20 с низкой цилиндрической головкой DIN 7984, нержавеющая сталь А4

Код товара: WN00315592

О товаре
Отзывы (0)

Винт М3х20 соответствует стандарту DIN 7984. Он имеет низкую цилиндрическую головку с внутренним шестигранным углублением под ключ. Используется для соединения деталей машин и механизмов в местах с ограниченным свободным пространством для монтажа. Изготовлен из нержавеющей стали А4.

Размеры

Винт с низкой цилиндрической головкой DIN 7984 - схема

Диаметр резьбы, d	М3
Длина от головки, l	20 мм
Длина резьбы, b	12 мм
Диаметр головки, d_k	5,5 мм
Высота головки, k	2 мм
Размер под ключ, s	2 мм

Характеристики

DIN

7984
ГОСТ

11738-84
ISO

14580
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Форма головки

Цилиндрическая с внутренним шестигранником
Размер шага резьбы

Крупный (обычный)
Артикул

7984 3 20 А4
Материал

Нержавеющая сталь А4
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
