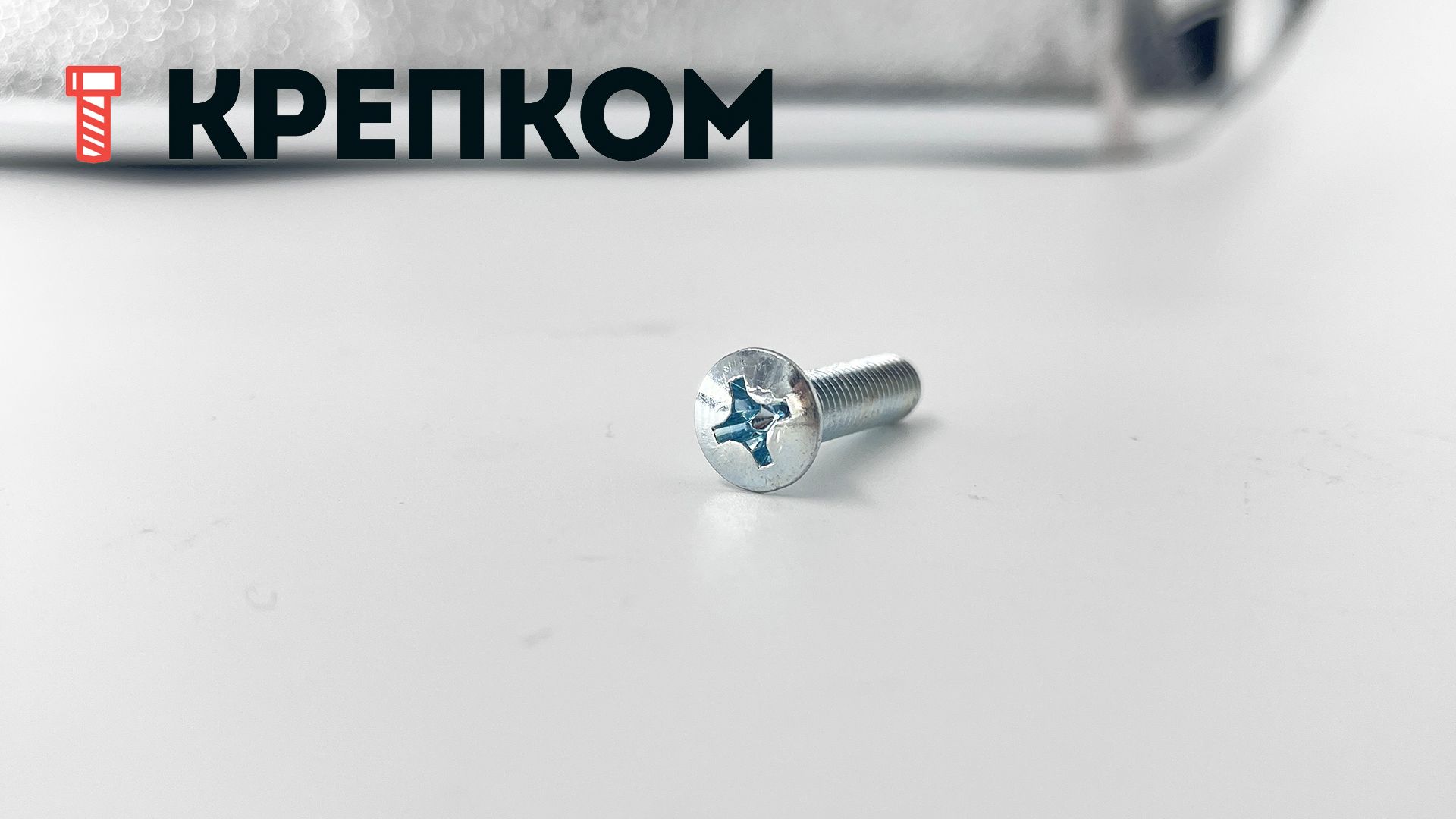

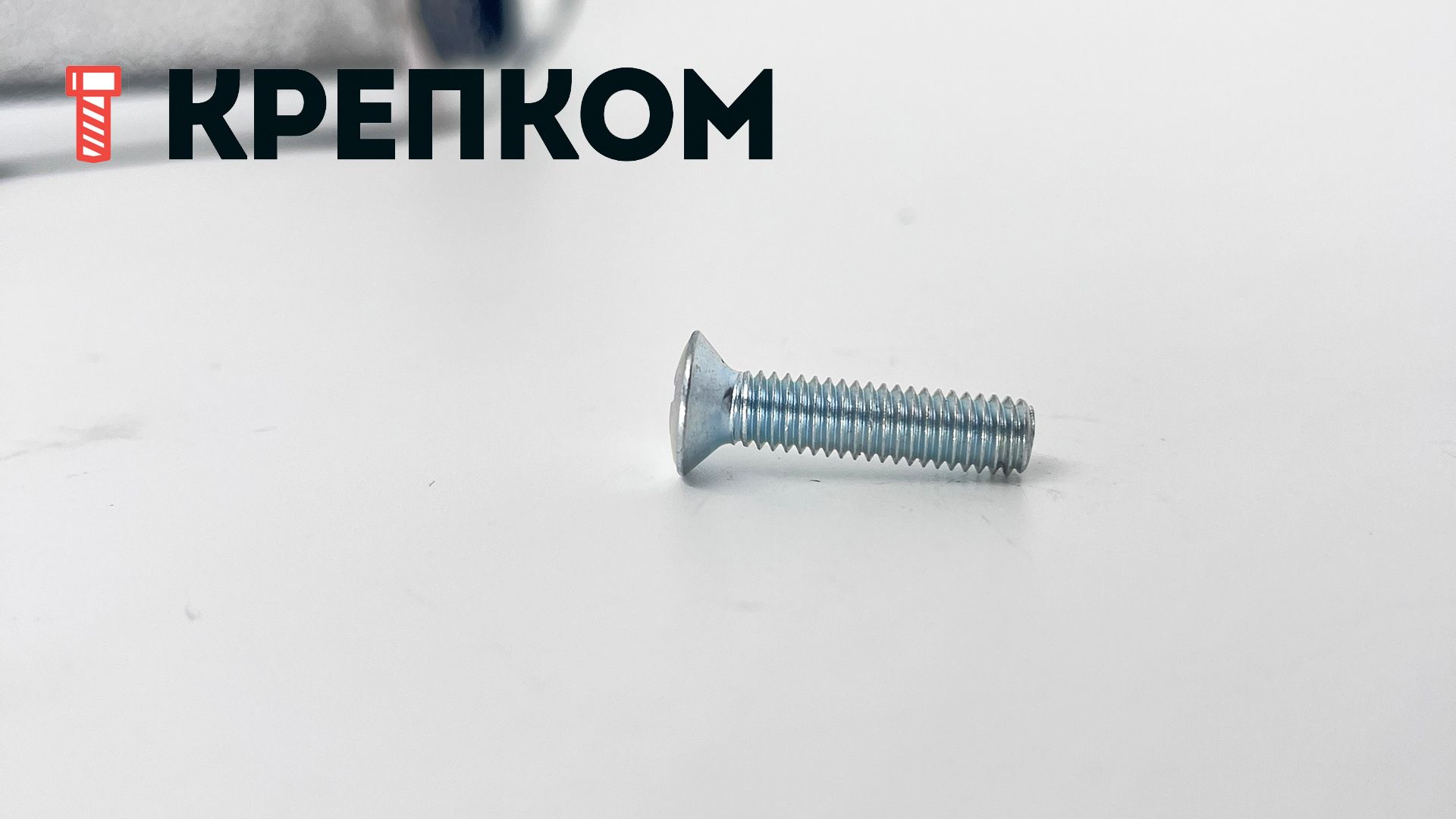

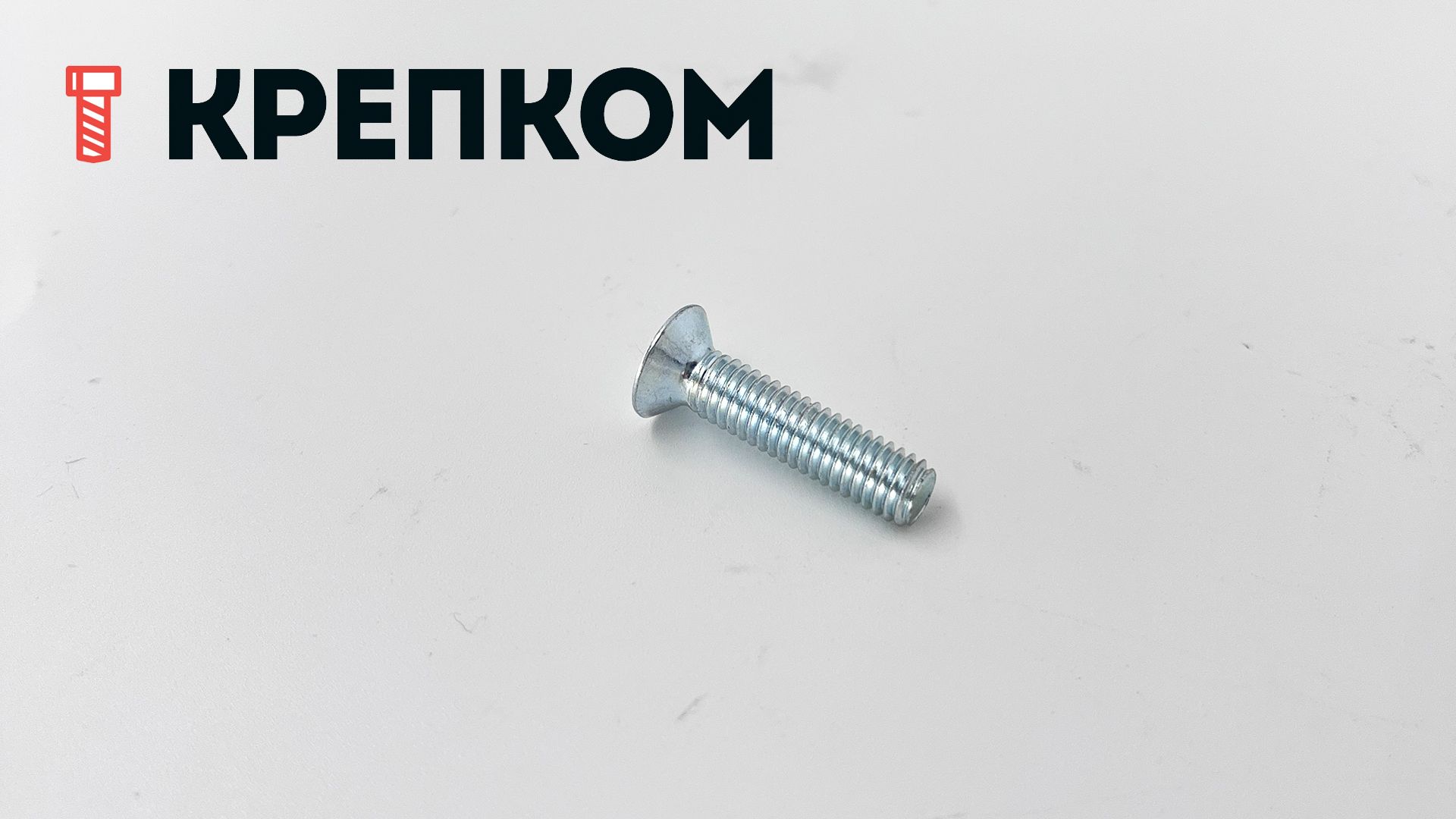

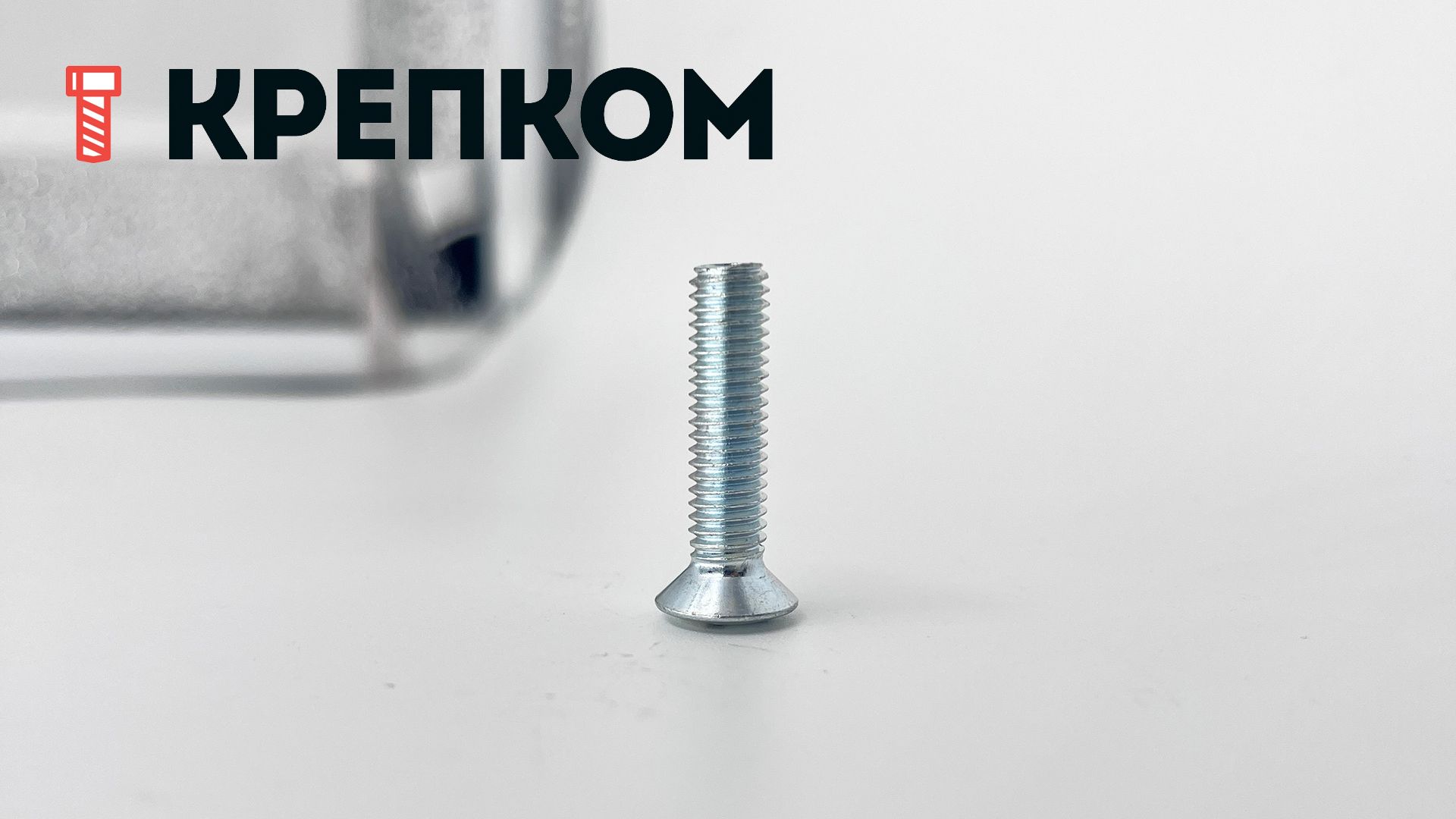

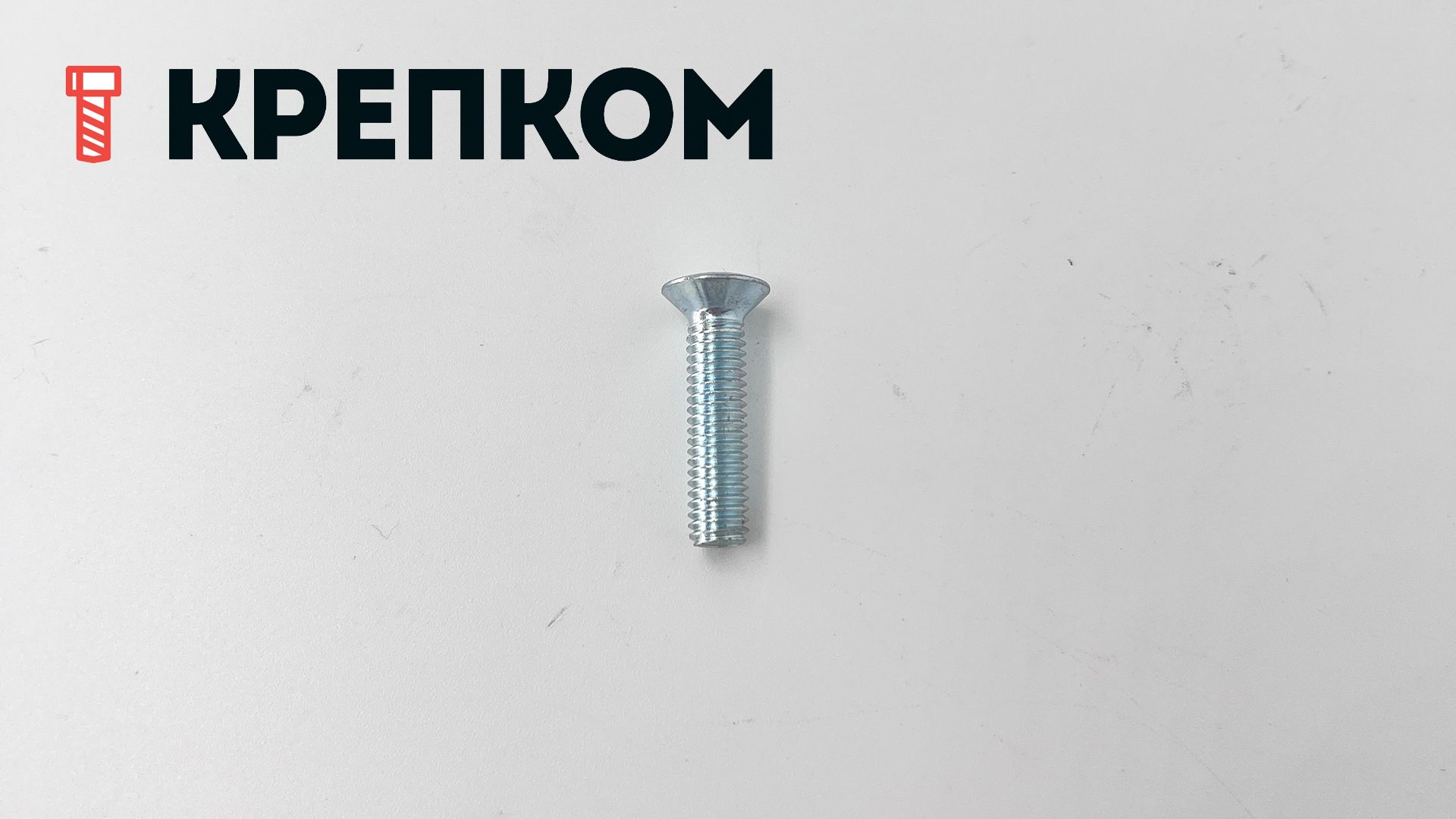

Винт с полупотайной головкой и крестообразным шлицем DIN 966 (ISO 7047), оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Для соединения деталей из металла, дерева, пластика.
- Используется в предварительно нарезанных и зенкованных отверстиях, а также с гайками.
- Конструкция и размеры в соответствии с DIN 966.
- Полупотайная головка обеспечивает эстетичный вид сборки.
- Шлиц крест PH для легкого вкручивания с использованием отвертки или биты и электроинструмента.
- Полная метрическая резьба, поле допуска 6g, шаг крупный (основной).
- Углеродистая сталь класса прочности 4.8.
- Гальваническое цинковое покрытие предупреждает коррозию.
- Номинальный диаметр: от М1,6 до М10
- Длина: от 3 до 100 мм.
Винт с полупотайной головкой и крестообразным шлицем, оцинкованный DIN 966 (ISO 7047) предназначен для соединения деталей из металла, древесных плит, полимерных материалов. Оснащён стержнем с полной или неполной резьбой размером от М1,6 до М10. Имеет увеличенную слегка выпуклую головку с внутренним крестовым приводом типа Ph, который способствует максимально точному совмещению осей инструмента, крепежа и отверстия для оптимальной передачи момента вращения. Выполнен из оцинкованной стали класса прочности 4.8, благодаря которой может использоваться в условиях переменной влажности или сильных перепадов температур.
Применение
Широко используется при сборке приборов, мебели, бытовой техники, компьютеров, гаджетов, станочного, медицинского, пищевого и другого технологического оборудования. Подходит для декорирования любых элементов внутренней или внешней отделки. Винт полупотай предпочтительнее стандартного потайного в тех случаях, когда требуется более декоративный законченный вид.
Особенности монтажа
Для того, чтобы при монтаже обеспечить эстетически привлекательный вид сборки, рекомендуется под головку подготовить посадочное место в верхней из скрепляемых деталей зенковкой с конусом 90°.
Аналоги DIN 966:
- ISO 7047
- ГОСТ Р ИСО 7047-2013
- ГОСТ 17474-80
Размеры
| Диаметр резьбы, d | М1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки, dk ISO/DIN | -/3 | -/3,8 | -/4,7 | 5,5/5,6 | -/6,5 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | -/18 |
| Высота головки, k ISO/DIN | -/1 | -/1,2 | -/1,5 | -/1,65 | -/2,35 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | -/5 |
| Длина резьбы, b |
L - (а+ к) |
|||||||||
| Высота полукруглой части головки, f | 0,4 | 0,5 | 0,6 | 0,75 | 0,9 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 |
| Размер шлица, m | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| Высота подголовника, а | 0,7 | 0,8 | 0,9 | 1 |
1,2 |
1,4 | 1,6 | 2 | 2,5 | 3 |
| Размер, х | 0,9 | 1 | 1,1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,2 | 3,8 |
все размеры указаны в мм
Характеристики
-
DIN966
-
ГОСТ17474-80
-
ISO7047
-
Единицы измеренияшт
-
ШлицPhillips (PH)
-
Форма головкиПолупотайная
-
Размер шага резьбыКрупный (обычный)
-
Угол конуса головки, град90
-
Класс прочности4.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Raised countersunk head screws with Phillips cross recess H
