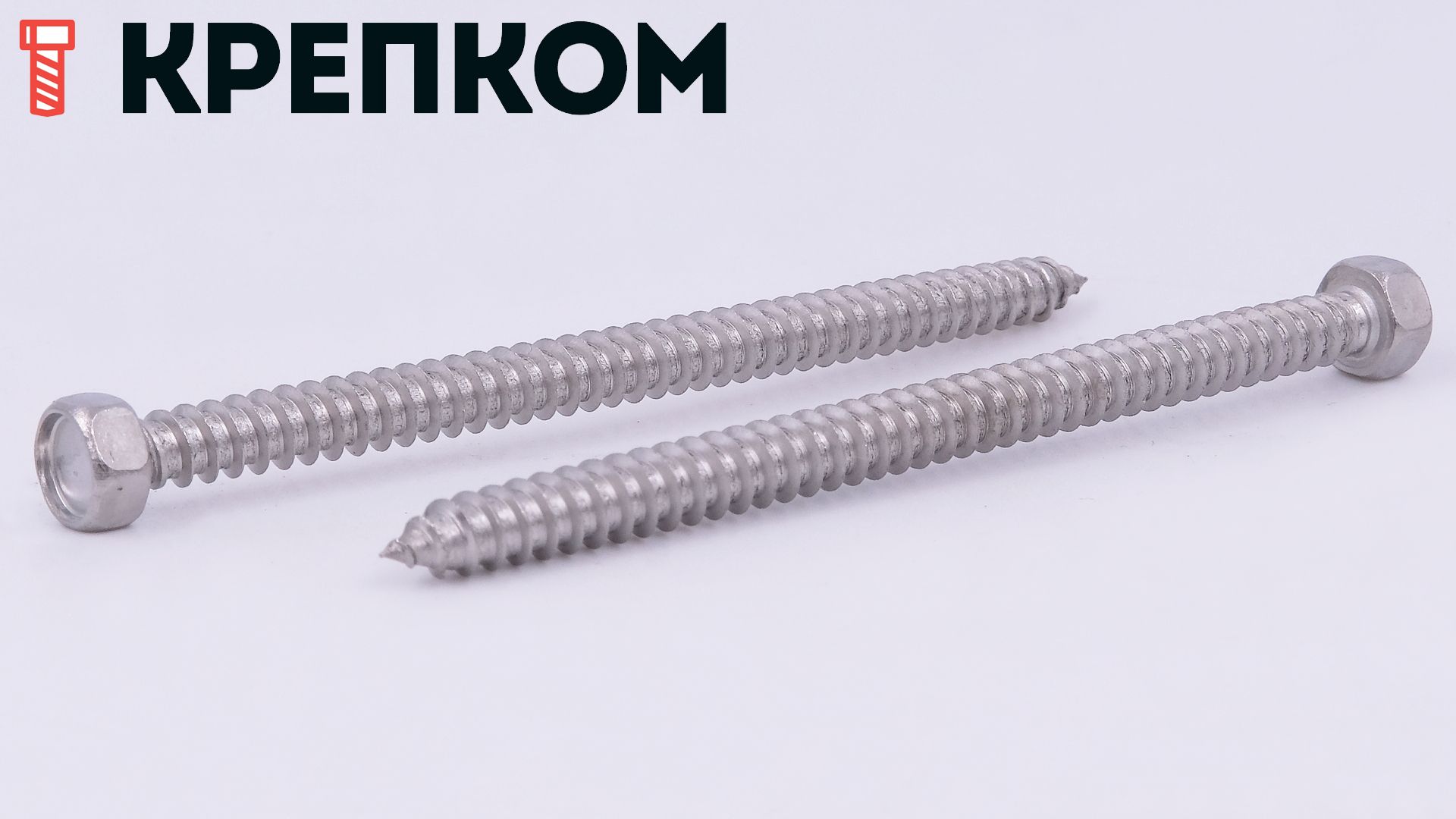

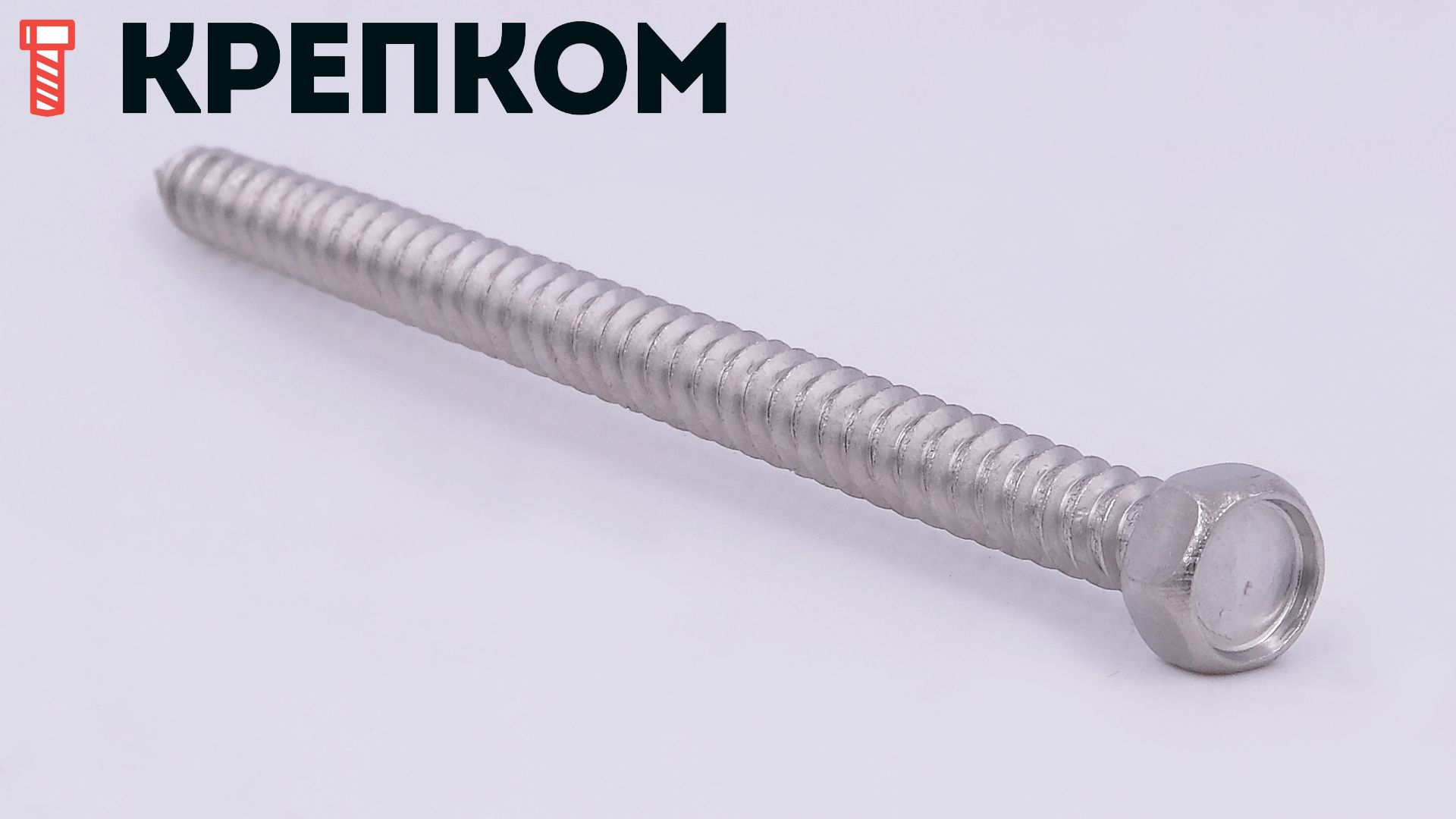

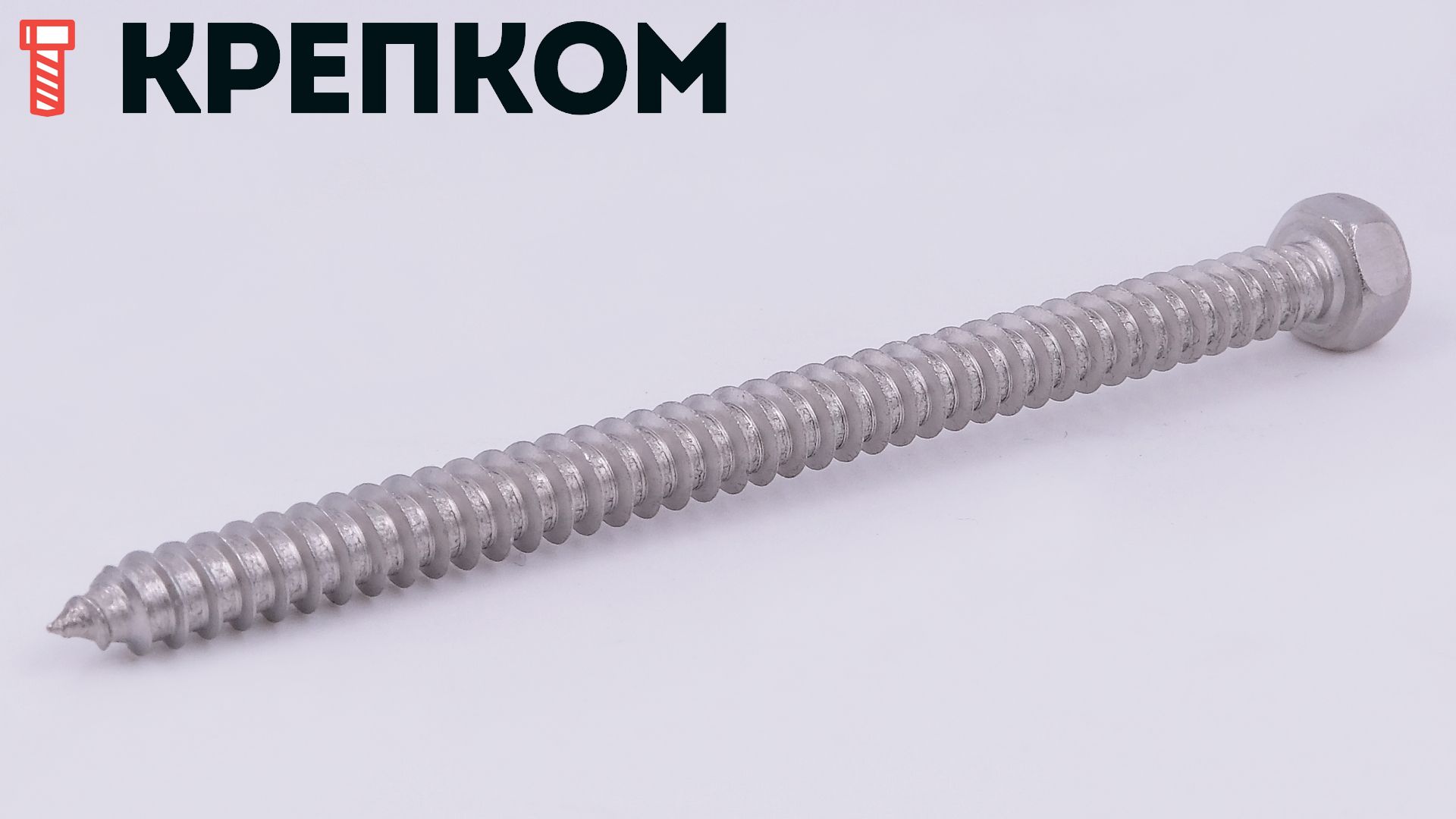

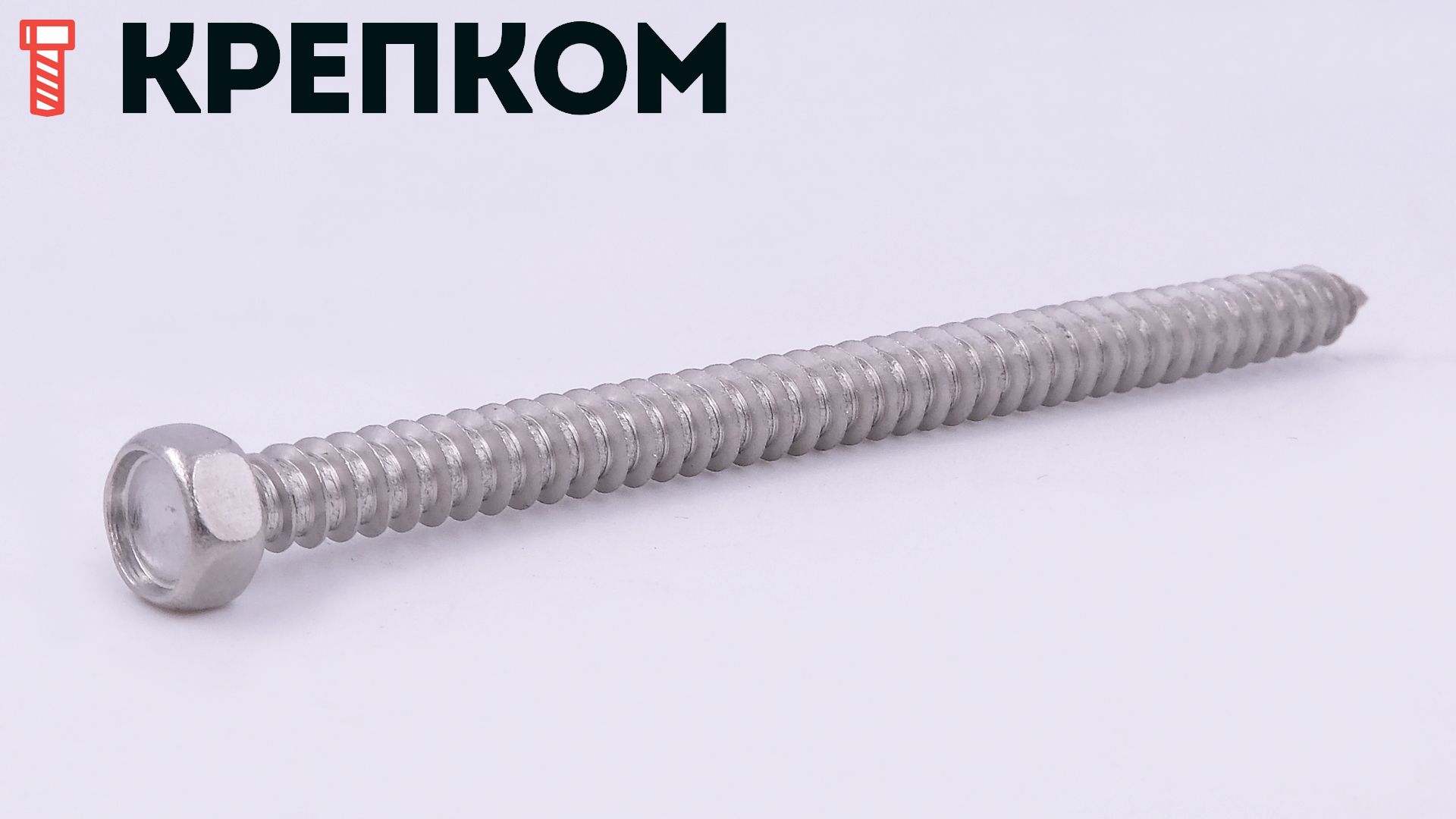

Саморез с шестигранной головкой DIN 7976 (ISO 1479) форма C, нержавеющая сталь А2
- Для соединения тонкой стали и листового алюминия с деревом, пластиком и другими материалами.
- Вкручивается в мягкие металлы толщиной ≤ 1,0 мм без предварительного сверления.
- Немецкий стандарт DІN 7976, тип С – с острым концом.
- Резьба стандартная по металлу с углом при вершине профиля 60º.

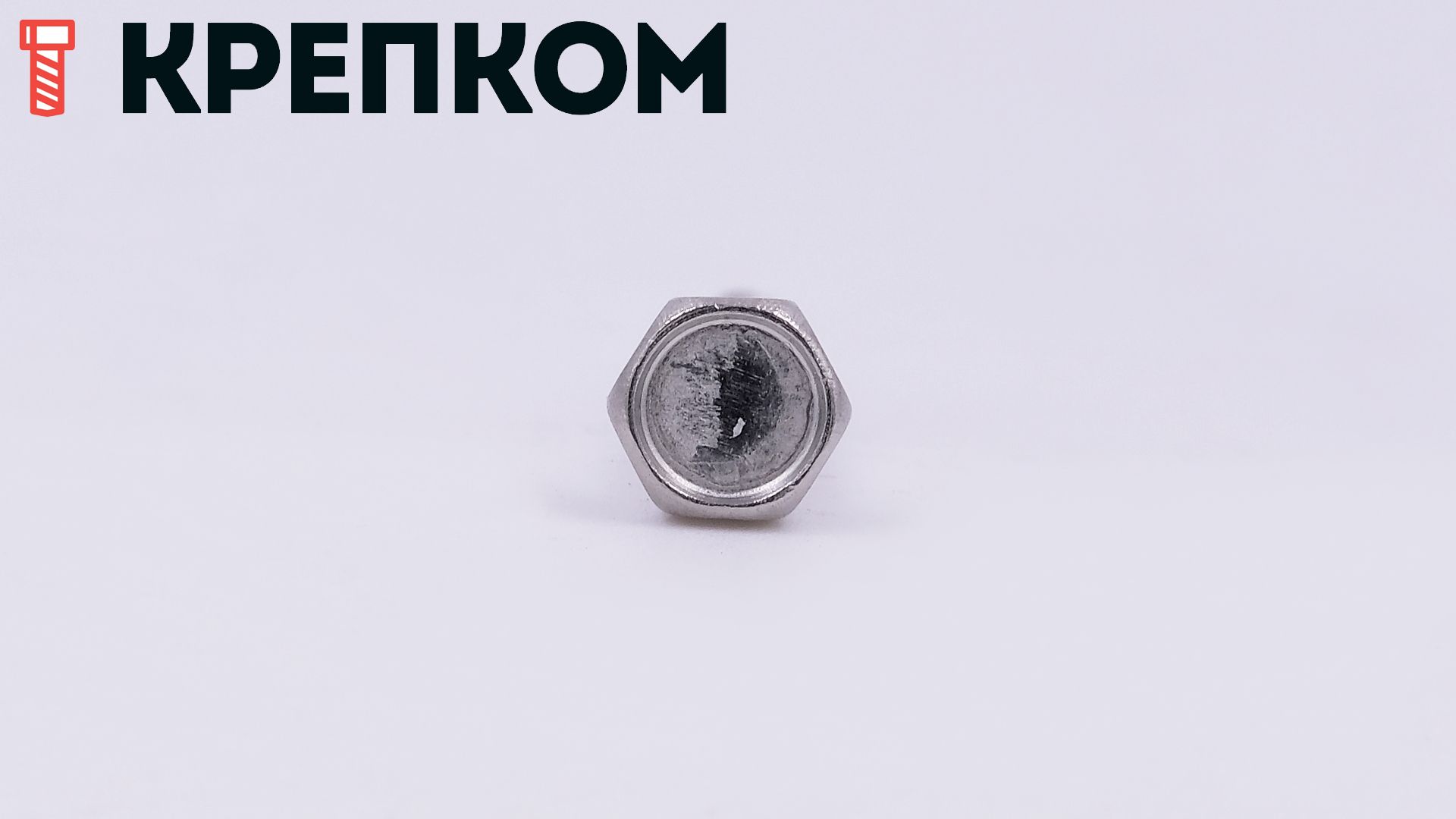

- Шестигранная головка для передачи высокого крутящего момента.
- Нержавеющая сталь A2 (AІSІ 304) обеспечивает повышенный срок службы при высокой влажности и вне помещений.
- Класс твердости 20H (твердость сердцевины 200 HV).
- Диаметр: от ST2,9 до ST8.
- Длина стержня: от 6,5 до 70 мм.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штСамонарезающий винт с шестигранной головкой DIN 7976 (ISO 1479) форма С (острый наконечник) из нержавеющей стали позиционируется как саморез для листового металла и используется для работы с мягкой сталью и алюминием. Его целесообразно использовать в тех случаях, когда требуется приложить более высокое усилие затягивания и допускается выступающая шляпка крепежа.
Монтаж:
Шуруп-саморез по металлу имеет стержень с полной мелкой резьбой по ISO 1478, который при ввинчивании в низкоуглеродистую сталь и алюминиевые сплавы нарезает канавку в установочном отверстии без деформации собственной резьбы. Острие на конце избавляет от необходимости сверления стали толщиной до 1,0 мм. Внешний шестигранник обеспечивает увеличенный момент затяжки и исключает проскальзывание инструмента при установке.
Материал изделия:
Изготовлен из немагнитной аустенитной стали А2, которая сочетает в себе высокую прочность и пластичность. Нержавеющие саморезы, выполненные из данного материала, рассчитаны на длительный срок службы без следов коррозии во влажной среде. Они способны выдерживать большие нагрузки на скручивание, излом, разрыв и сохраняют свойства при температурных перепадах от -200 до + 425ºС.
Аналоги DIN 7976 C:
- ISO 1479
- ГОСТ Р ИСО 1479-2013
Размеры:
| Диаметр резьбы | Высота головки k IS0/DIN | Размер под ключ S | Наконечник y |
| 2,9 | 2,3/1,5 | 5 | 2,6 |
| 3,5 | 2,6/2,3 | 5,5 | 3,2 |
| 3,9 | 2,3 | 7 | 3,5 |
| 4,2 | 3/2,8 | 7 | 3,7 |
| 4,8 | 3,8/3 | 7 | 4,2 |
| 5,5 | 4,1/4 | 8 | 5 |
| 6,3 | 4,7/4,8 | 10 | 6 |
| 8 | 6/5,8 | 13 | 7,5 |
все размеры указаны в мм
Рекомендуемый диаметр отверстия для установки саморезов в металл:
| Толщина стали/Резьба | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | 8,0 |
| 1,1 | 2,2 |
|
|
|
|
|
|
|
| 1,2 | 2,2 |
|
|
|
|
|
|
|
| 1,3 | 2,2 | 2,7 | 3,0 |
|
|
|
|
|
| 1,4 | 2,3 | 2,7 | 3,1 | 3,2 |
|
|
|
|
| 1,5 | 2,3 | 2,8 | 3,1 | 3,2 |
|
|
|
|
| 1,6 | 2,4 | 2,8 | 3,1 | 3,3 | 3,8 |
|
|
|
| 1,7 | 2,4 | 2,8 | 3,2 | 3,3 | 3,9 |
|
|
|
| 1,8 | 2,4 | 2,9 | 3,2 | 3,4 | 3,9 | 4,5 | 5,3 |
|
| 1,9 | 2,4 | 2,9 | 3,3 | 3,4 | 3,9 | 4,6 | 5,3 |
|
| 2,0 | 2,5 | 2,9 | 3,3 | 3,5 | 4,0 | 4,6 | 5,4 | 6,7 |
| 2,2 | 2,5 | 3,0 | 3,3 | 3,5 | 4,0 | 4,7 | 5,5 | 6,8 |
| 2,5 |
|
3,0 | 3,4 | 3,6 | 4,1 | 4,8 | 5,6 | 7,0 |
| 2,8 |
|
3,1 | 3,4 | 3,6 | 4,2 | 4,8 | 5,6 | 7,1 |
| 3,0 |
|
|
3,4 | 3,6 | 4,2 | 4,8 | 5,7 | 7,1 |
| 3,5 |
|
|
|
3,7 | 4,2 | 4,9 | 5,7 | 7,2 |
| 4,0 |
|
|
|
|
4,3 | 4,9 | 5,8 | 7,3 |
| 4,5 |
|
|
|
|
|
5,0 | 5,8 | 7,3 |
| 5,0 |
|
|
|
|
|
|
5,8 | 7,4 |
| 5,5 |
|
|
|
|
|
|
|
7,4 |
| 6,0 |
|
|
|
|
|
|
|
7,4 |
| 6,5 |
|
|
|
|
|
|
|
7,4 |
все размеры указаны в мм
Характеристики
-
Тип саморезаПо металлу
-
DIN7976
-
ISO1479
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалНержавеющая сталь А2
-

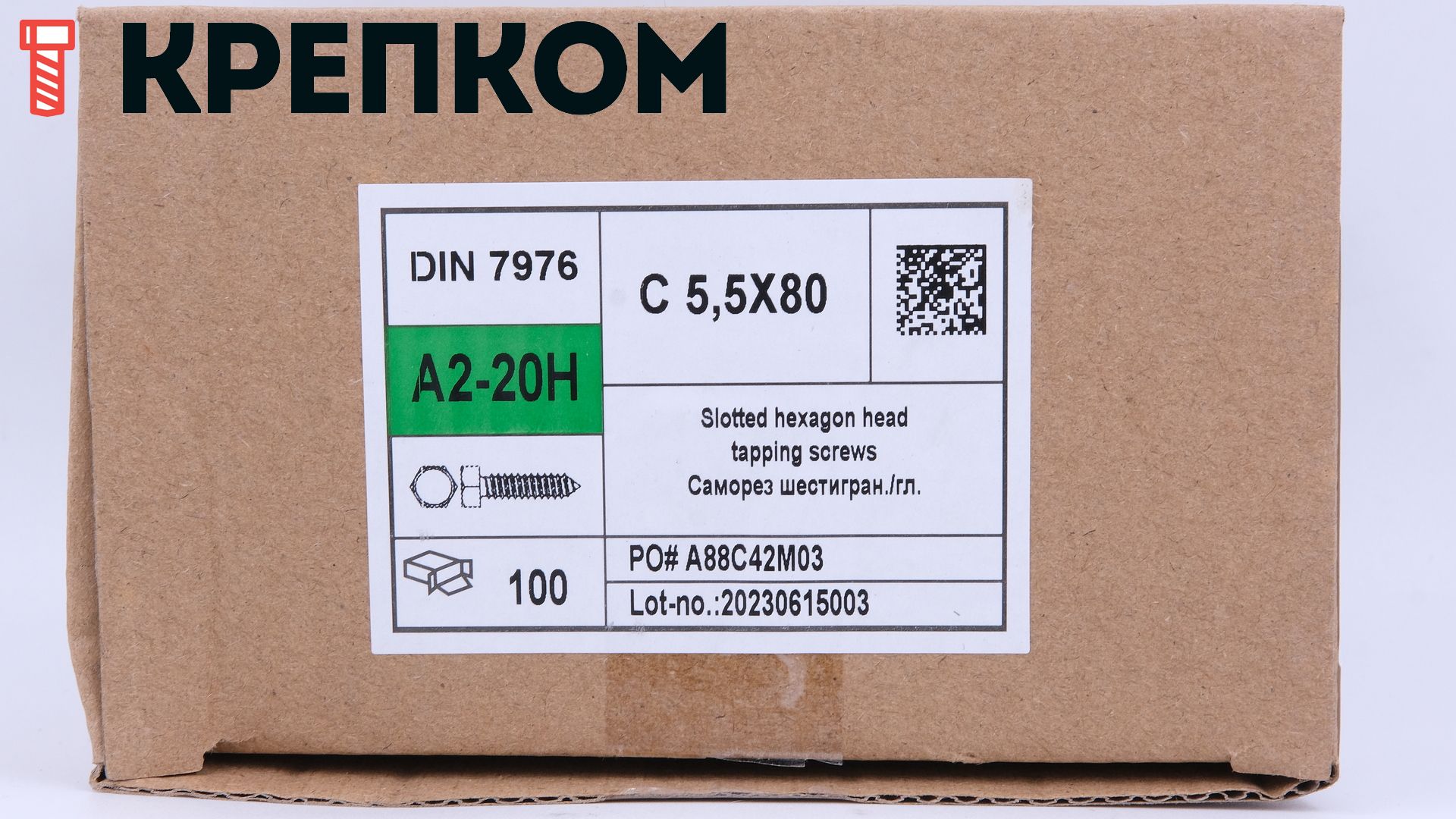

Название на упаковке (ориг. название)Hexagon head tapping screws, C = with cone end
