Зажим для троса крестовой с установочным винтом M8425, нержавеющая сталь А4
Ваш консультант Кристина

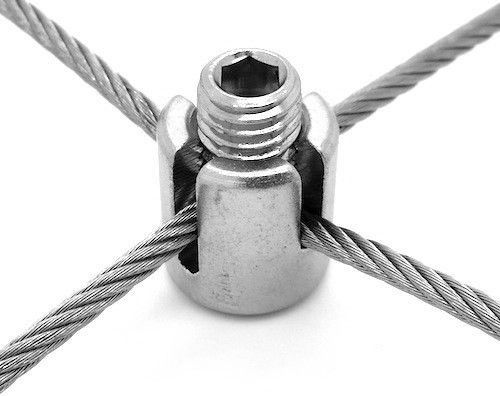

7 (931) 252-97-41- Используется для удержания двух проволочных тросов, пересекающихся под углом 90 градусов относительно друг друга
- Широко применим в организации решетчатых тросовых систем
- Коррозийно-стойкая сталь А4 защищает от воздействия агрессивных сред (влажная, кислотная, соленая и хлорсодержащая среда)
- Размеры от 2 до 6 мм
- Диаметр резьбы М10, М12

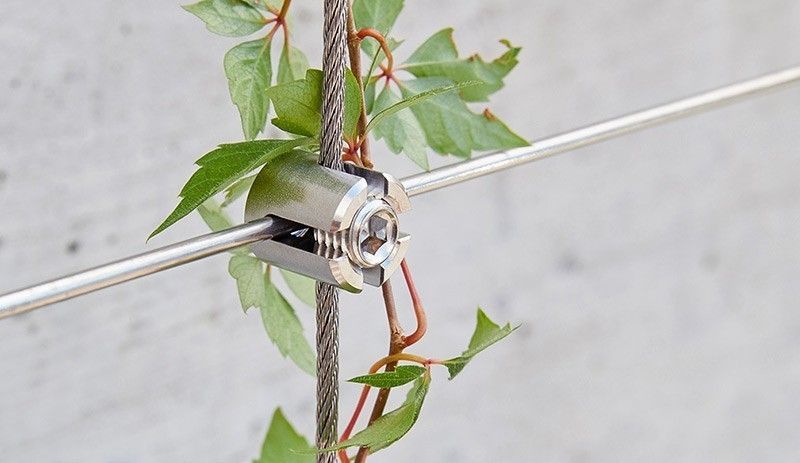

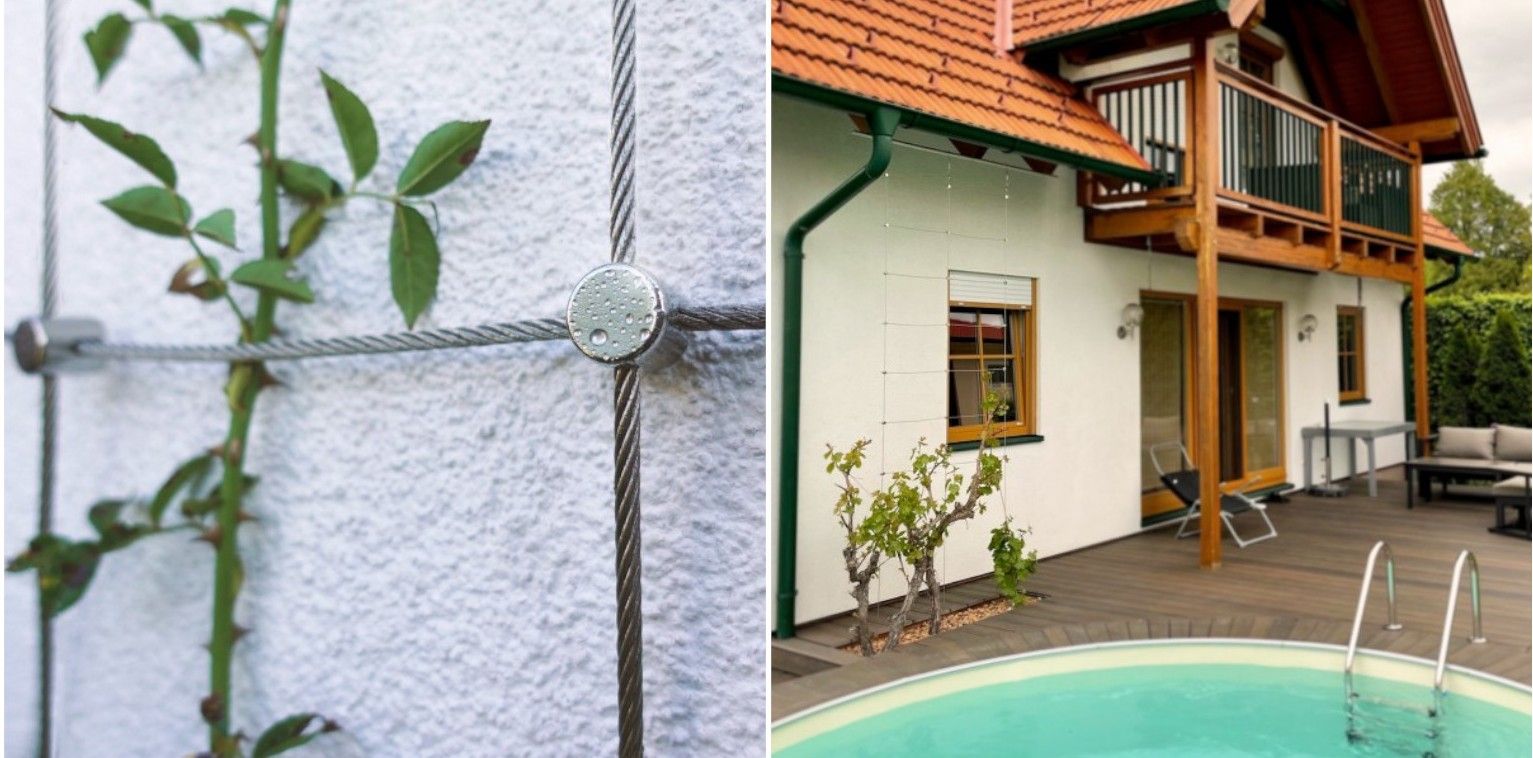

Нержавеющий крестовой зажим с установочным винтом применяется для удержания двух проволочных тросов, пересекающихся под углом 90 градусов друг к другу. Часто используется для быстрой организации решетчатых тросовых систем (например, ограждающих конструкций или опор для вьющихся цветов). Его размер – это максимальный диаметр зажимаемых канатов.
Особенности и монтаж:
Цилиндрический перекрестный зажим для троса поставляется в комплекте с крепежным винтом с внутренним шестигранником. Для установки крестового зажима необходимо извлечь из изделия установочный винт. Далее поместить два троса в крестовину и просто затянуть винт шестигранным ключом. Открытая форма позволяет установить винтовой поперечный зажим на предварительно натянутые канаты.

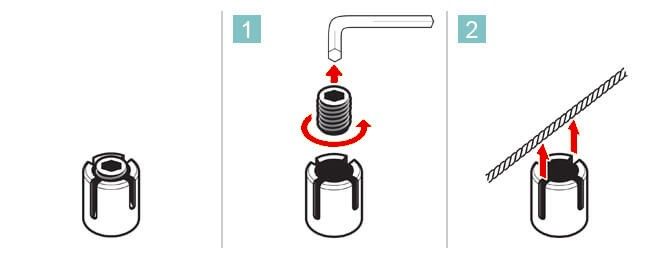

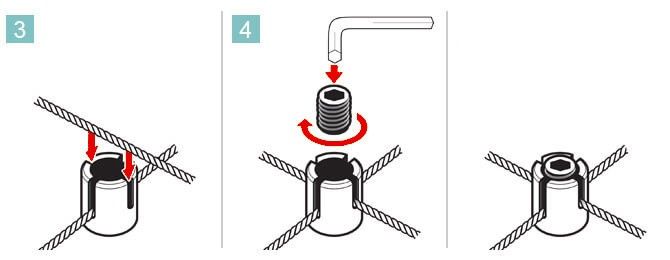

Пошаговая установка крестового зажима
Материал:
Все его компоненты изготовлены из нержавеющей стали AISI 316 / A4, что позволяет использовать его с нержавеющими тросами в уличных условиях, морской атмосфере, бассейнах с хлорированной водой. Полированная поверхность нержавейки обеспечивает креплению привлекательный вид.
Размеры и схема:
|
Ø Диаметр троса (мм) |
d (мм) | h (мм) | b (мм) | m Диаметр резьбы (мм) |
| 2 | 17 | 18 | 2,2 | М10 |
| 3 | 17 | 19 | 3,2 | М10 |
| 4 | 20 | 21 | 4,2 | М12 |
| 5 | 20 | 23 | 5,2 | М12 |
| 6 | 20 | 25 | 6,2 | М12 |
Характеристики
-
Тип зажимаКрестовой
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
