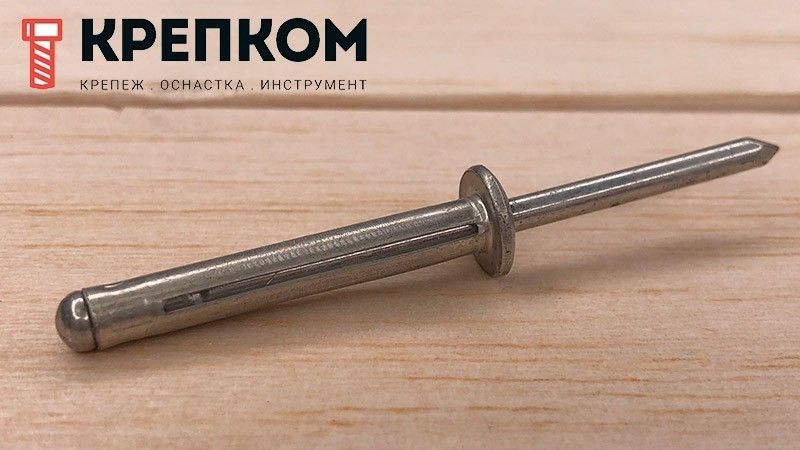

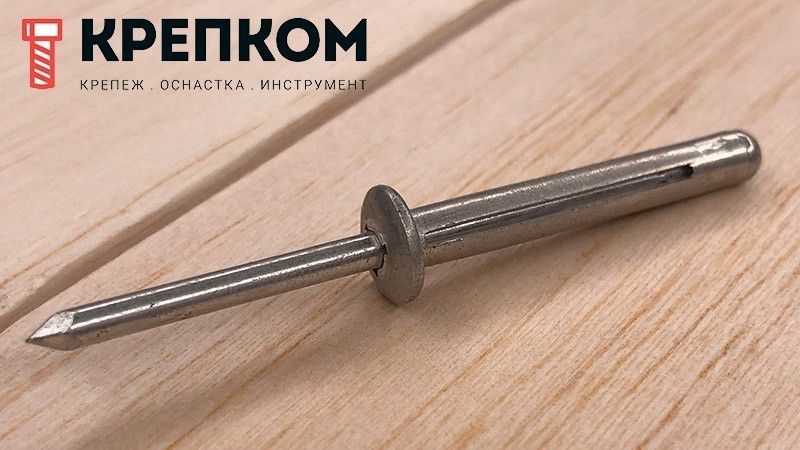

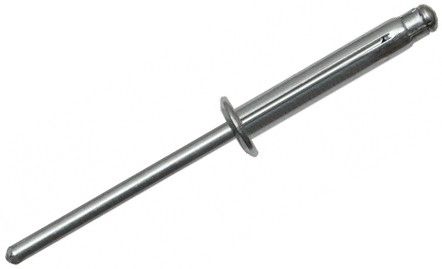

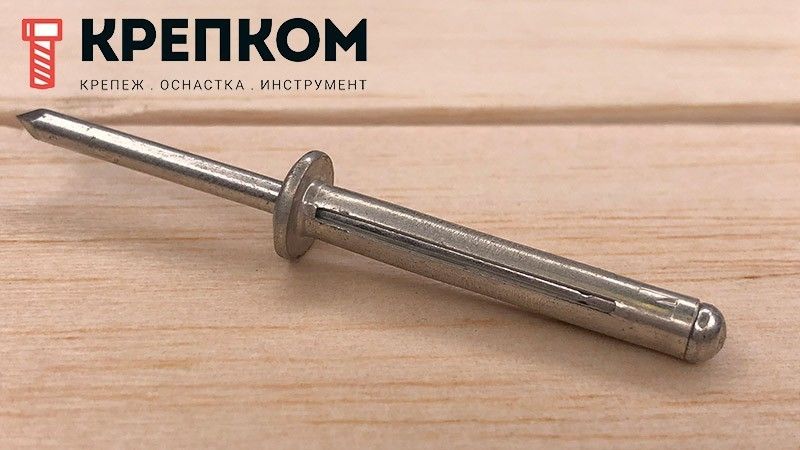

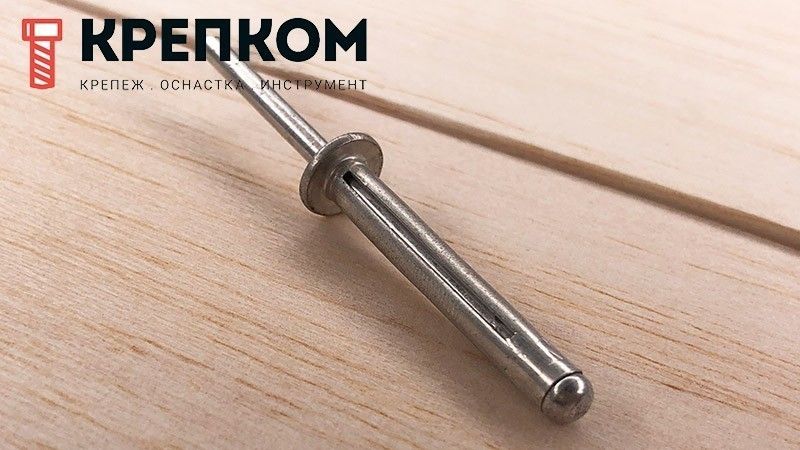

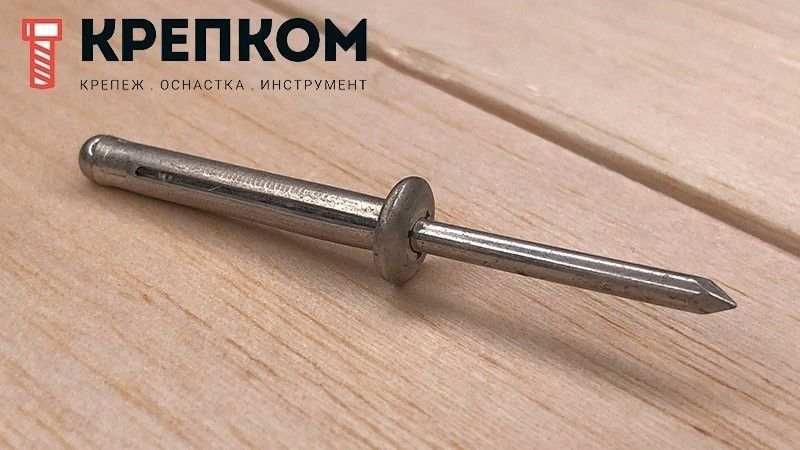

Заклепка вытяжная алюминий/алюминий со стандартным бортиком, распорная
Заклепка вытяжная распорная полностью изготовлена из пластичного и стойкого к коррозии алюминиевого сплава AlMg 2.5. Рекомендована для скрепления тонколистового алюминия с пластиком, мягкими и хрупкими материалами. Она имеет универсальную стандартную головку и продольные разрезы на теле. В процессе установки заклепка алюминиевая распорного типа формирует широкую замыкающую головку в форме бантика, что позволяет надежно зацепиться за мягкий материал без его повреждения. Лепестковая заклепка одного типоразмера может применяться для материалов большого диапазона толщин. Монтаж заклепки тяговой осуществляется «вслепую», причем она не слишком требовательна к точности формы и диаметра подготовленного отверстия.
Особенности:
- Крепление мягких и хрупких материалов
- Увеличенная погрешность отверстия
- Широкий диапазон толщины скрепляемых материалов
- Коррозионная устойчивость соединения
- Возможность окраски в цвета по шкале RAL
- Гильза: алюминий Al Mg 2,5
- Стержень: алюминий Al Mg 2,5

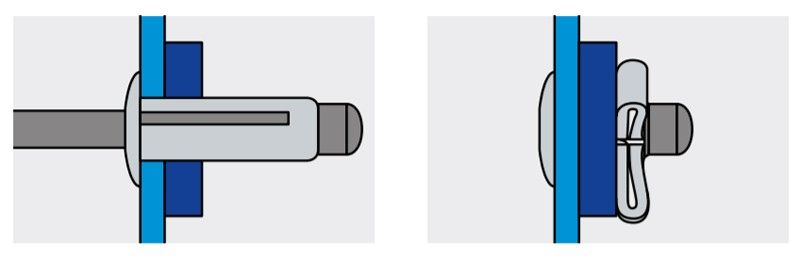

Установка:
Нагрузки:
Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
4,0 | 0,50 | 1,00 |
4,8 | 0,90 | 1,10 |
Размеры:
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
4,0 | 13,6 | 4,2-4,5 | 8,0х1,4 | 1,0-3,0 |
|
18,8 |
|
|
1,0-7,0 |
|
24,5 |
|
|
4,0-12,0 |
4,8 | 15,3 | 5,0-5,3 | 10,0х1,6 | 1,0-3,0 |
|
20,5 |
|
|
1,0-9,0 |
|
24,5 |
|
|
4,0-12,0 |
28,0 | 6,0-16,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Алюминий
