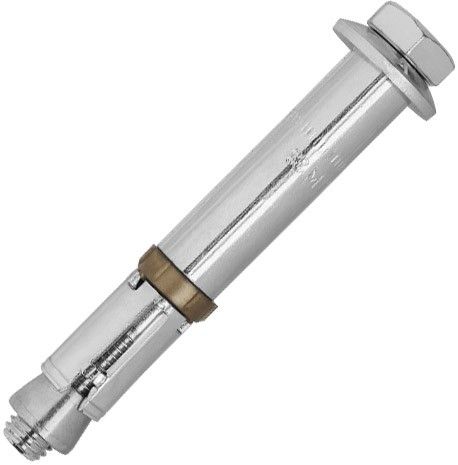

Анкер для высоких нагрузок AS М16-25/100/15 с выпуклой шайбой Sormat 1625100015, оцинкованная сталь
Цена обновляется
Ваш консультант Александр
7 (921) 090-38-10SORMAT AS M16-25/100/15 - это одноконусный анкер для больших нагрузок с контролируемым моментом затяжки для сквозного монтажа. При его установке конус втягивается во втулку и прижимает ее к стенкам отверстия. Контролируемое расклинивание позволяет создать необходимое усилие прижима. Высокоэффективный анкер можно использовать там, где клиновой аналог не в состоянии обеспечить должную прочность крепления.
Размеры:
Резьба | М16 |
Общая длина, L | 155 мм |
Размер гайки под ключ SW | 24 мм |
Max толщина прикрепл. материала, Tfix | 15 мм |
Отверстие в прикрепляемом материале, Df | 26 мм |
Диаметр сверла/бура, d0 | 25 мм |
Min глубина отверстия глубина отверстия, h1 | 125 мм |
Расчетная глубина анкеровки, Hnom | 114 мм |
Эффективная глубина анкеровки, Hef | 100 мм |
Момент затяжки, Tinst | 170 |
Рабочие характеристики (нагрузки) анкера:
Сжатая зона бетона С20/25, нагрузка на срыв | 24,0 kN |
Сжатая зона бетона С20/25, нагрузка на срез |
48,0 kN |
Растянутая зона бетона С20/25, нагрузка на срыв |
17,1 kN |
Растянутая зона бетона С20/25, нагрузка на срез |
34,3 kN |
Характеристики
-
Бренд
-
Тип анкераУсиленный
-
Единицы измеренияшт
-
Вес (гр)484
-
Артикул1625100015
-
МатериалОцинкованная сталь
