Винты с цилиндрической головкой и внутренним шестигранником могут иметь стандартную или пониженную головку. Разница особенно важна при проектировании соединений с ограниченным пространством над деталью, при установке винта в цекованное отверстие и в узлах, где необходимо уменьшить выступание крепежа над поверхностью.

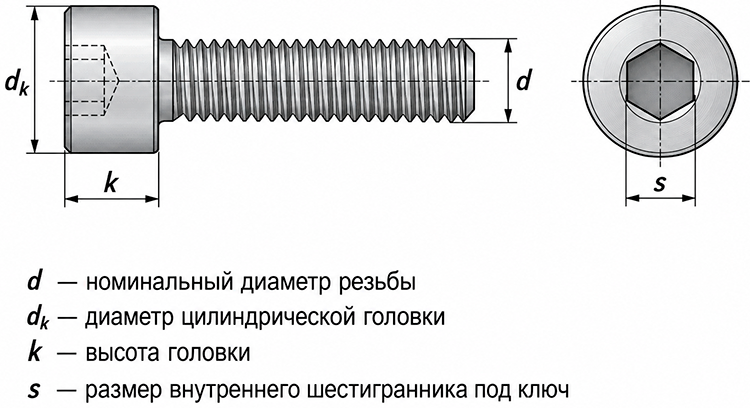

В таблице ниже приведено сравнение основных размеров головки винтов DIN 912, DIN 7984 и DIN 6912 одинакового номинального диаметра резьбы. Значения основаны на размерных таблицах соответствующих стандартов DIN и ISO, а также сверены с техническими характеристиками крепежа, представленного в каталоге Крепком. Размеры указаны в миллиметрах.
| Размер резьбы |
DIN 912 стандартная цилиндрическая головка
|
DIN 7984 низкая цилиндрическая головка
|
DIN 6912 пониженная цилиндрическая головка
|
|---|---|---|---|
| М4 |
dk = 7 мм k = 4 мм s = 3 мм |
dk = 7 мм k = 2,5 мм s = 2,5 мм |
dk = 7 мм k = 2,8 мм s = 3 мм |
| М5 |
dk = 8,5 мм k = 5 мм s = 4 мм |
dk = 8,5 мм k = 3,5 мм s = 3 мм |
dk = 8,5 мм k = 3,5 мм s = 4 мм |
| М6 |
dk = 10 мм k = 6 мм s = 5 мм |
dk = 10 мм k = 4 мм s = 4 мм |
dk = 10 мм k = 4 мм s = 5 мм |
| М8 |
dk = 13 мм k = 8 мм s = 6 мм |
dk = 13 мм k = 5 мм s = 5 мм |
dk = 13 мм k = 5 мм s = 6 мм |
| М10 |
dk = 16 мм k = 10 мм s = 8 мм |
dk = 16 мм k = 6 мм s = 7 мм |
dk = 16 мм k = 6,5 мм s = 8 мм |
| М12 |
dk = 18 мм k = 12 мм s = 10 мм |
dk = 18 мм k = 7 мм s = 8 мм |
dk = 18 мм k = 7,5 мм s = 10 мм |
В чем разница между DIN 912, DIN 7984 и DIN 6912?
DIN 912 — классический винт с цилиндрической головкой и внутренним шестигранником. Головка имеет стандартную высоту. В ассортименте Крепком представлены как метрические винты DIN 912, так и дюймовые исполнения с резьбой UNC, UNF и UNS.
DIN 7984 — винт с низкой цилиндрической головкой. При одинаковом диаметре резьбы диаметр головки dk практически соответствует DIN 912, однако ее высота k значительно меньше. Такой крепеж удобен там, где над поверхностью детали мало свободного пространства.
DIN 6912 — винт с пониженной цилиндрической головкой и внутренним шестигранником с направляющим углублением. Головка ниже стандартной DIN 912, при этом внутренний шестигранник, как правило, крупнее, чем у DIN 7984 того же диаметра резьбы.
Например, для винта М10 диаметр головки у всех трех исполнений составляет 16 мм. При этом высота головки DIN 912 равна 10 мм, DIN 7984 — 6 мм, а DIN 6912 — 6,5 мм. Таким образом, при выборе низкопрофильного крепежа основное уменьшение происходит прежде всего по высоте головки, а не по ее наружному диаметру.
Как выбрать подходящие винты
Подобрать винты Вы можете самостоятельно в нашем каталоге винтов. В разделе представлены метрические и дюймовые варианты крепежа, включая DIN 912, DIN 7984 и DIN 6912.
Если вы не уверены, какой стандарт, размер резьбы или тип головки подойдет для вашей задачи, обратитесь к нашим специалистам. Менеджеры помогут подобрать крепеж по размерам, условиям эксплуатации и требованиям к соединению.
