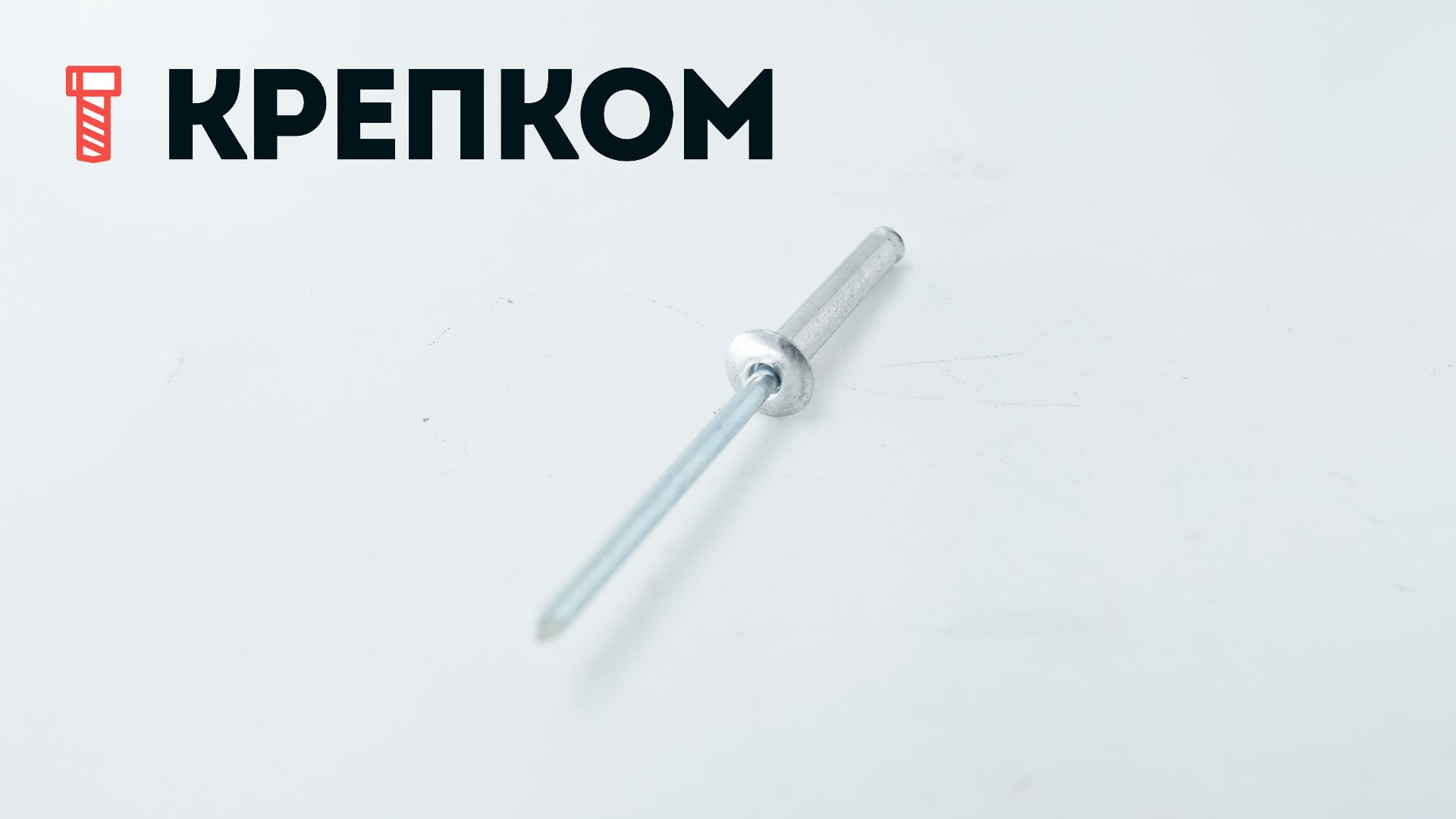

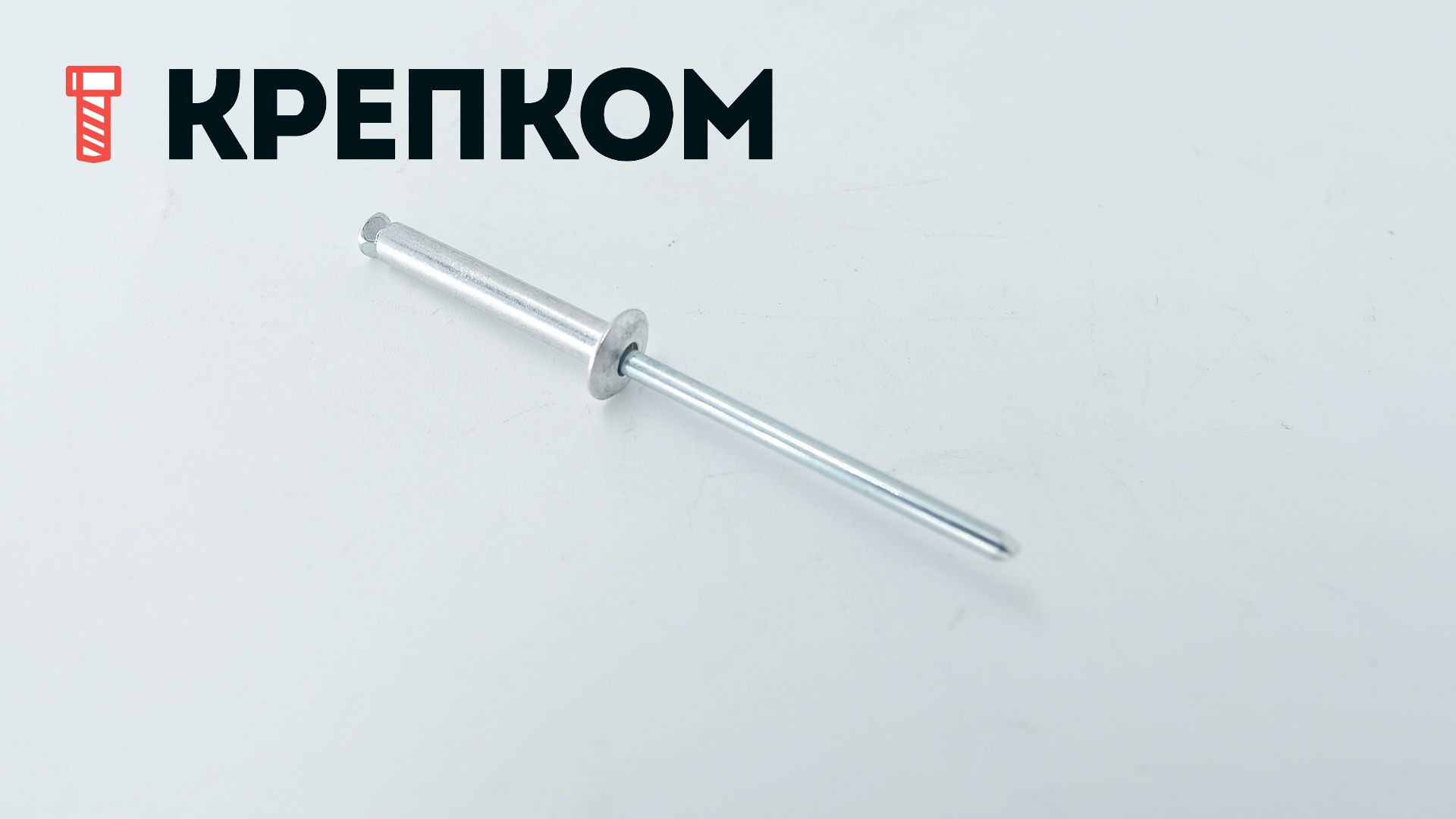

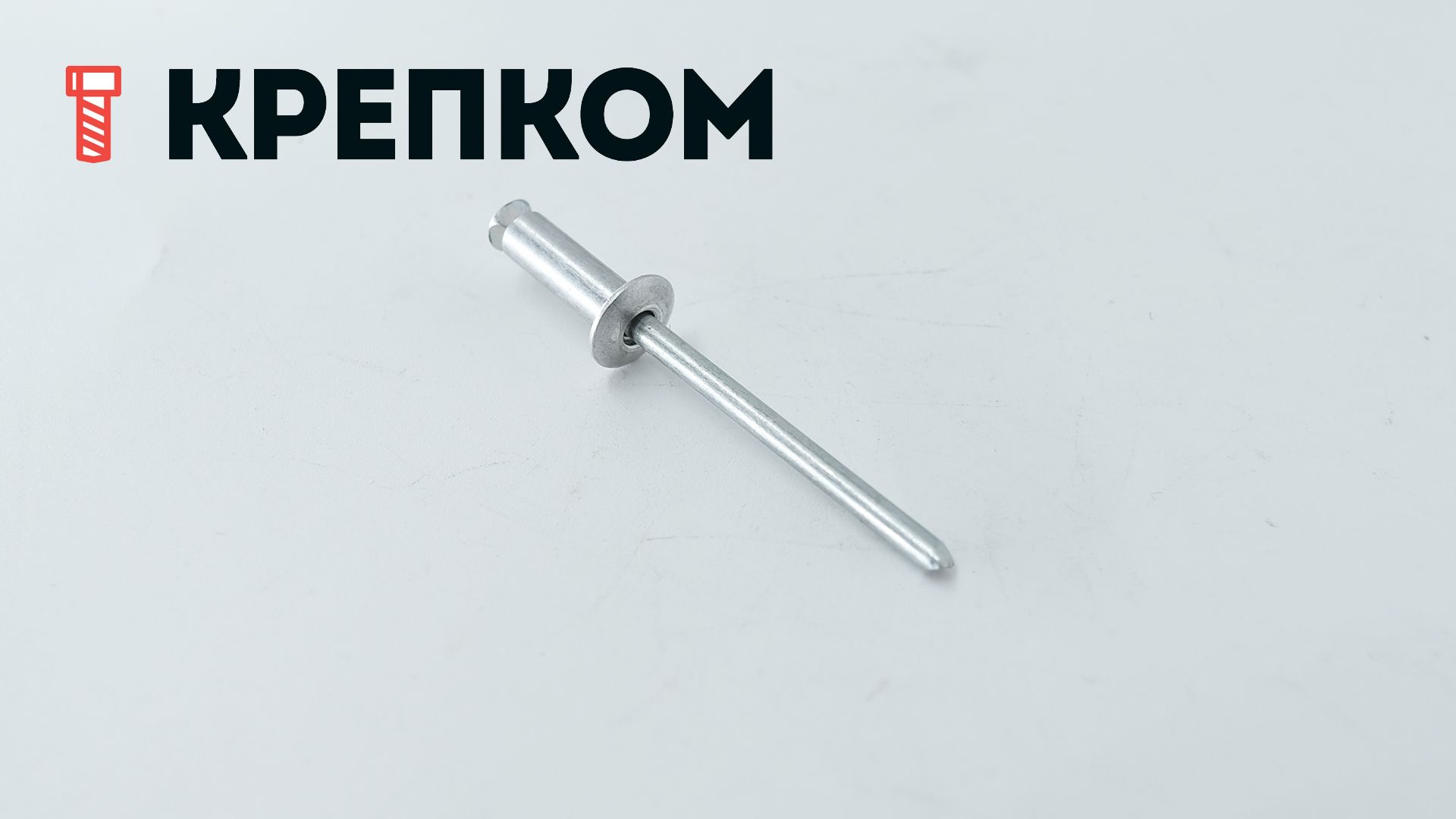

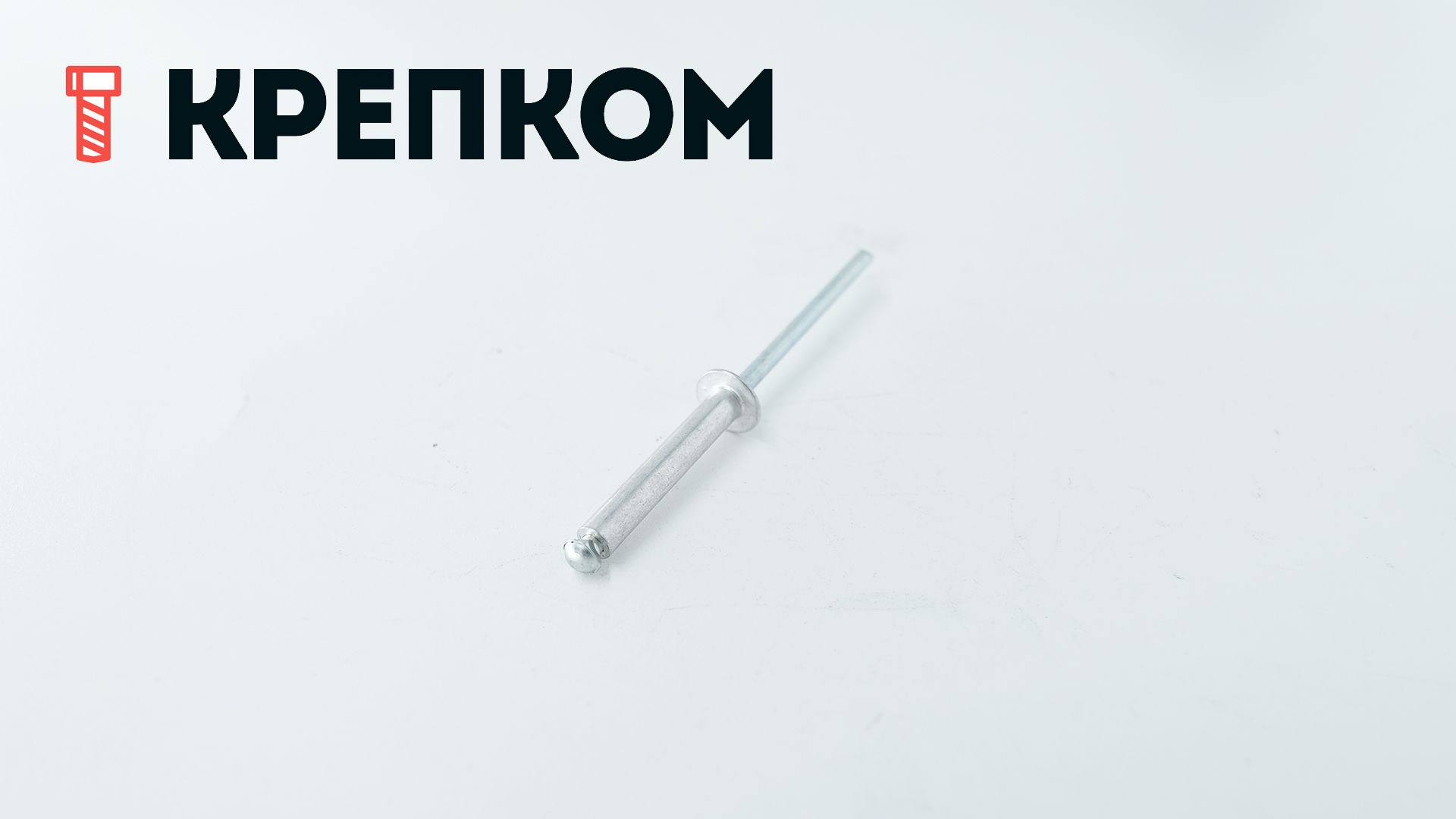

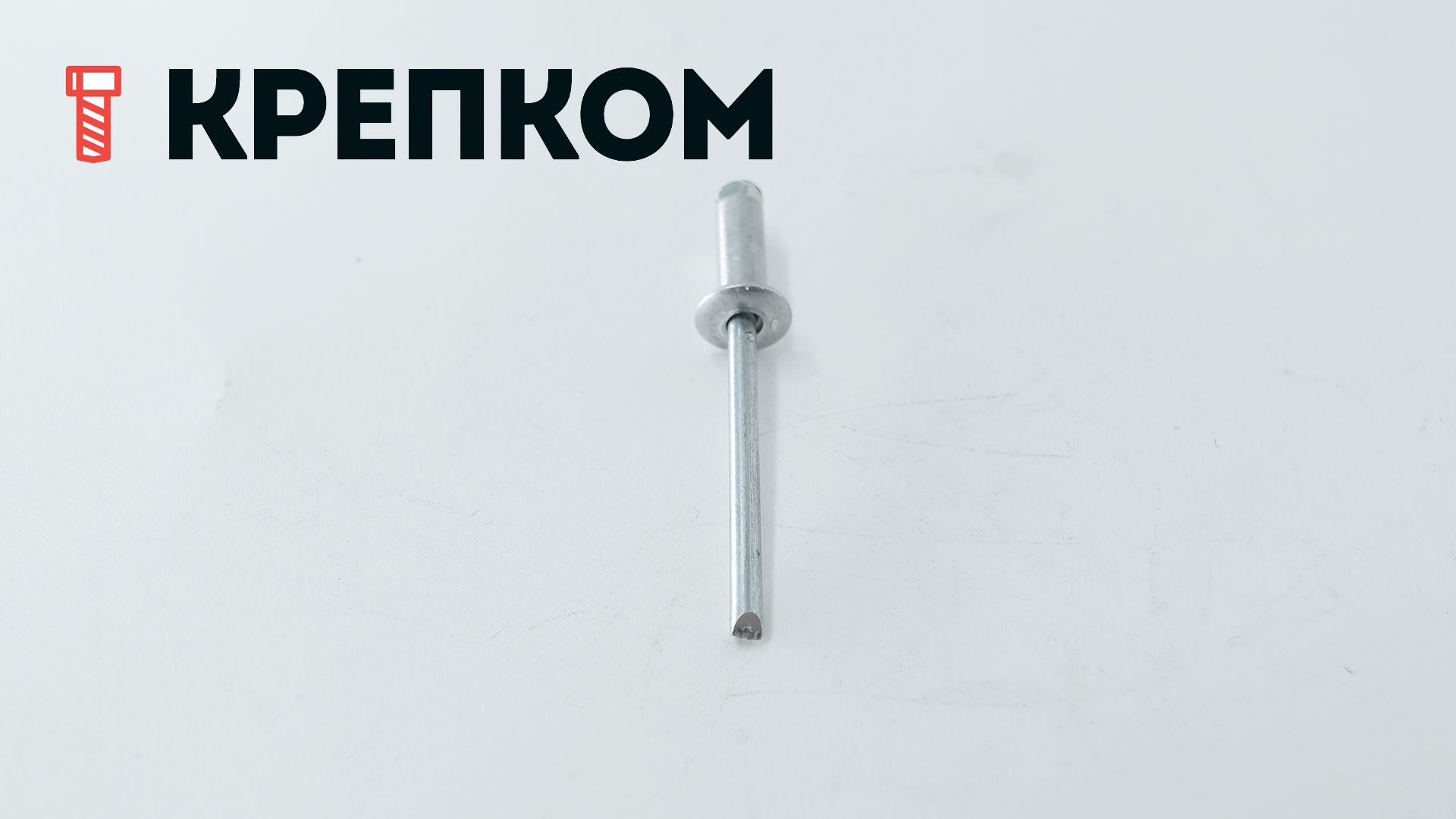

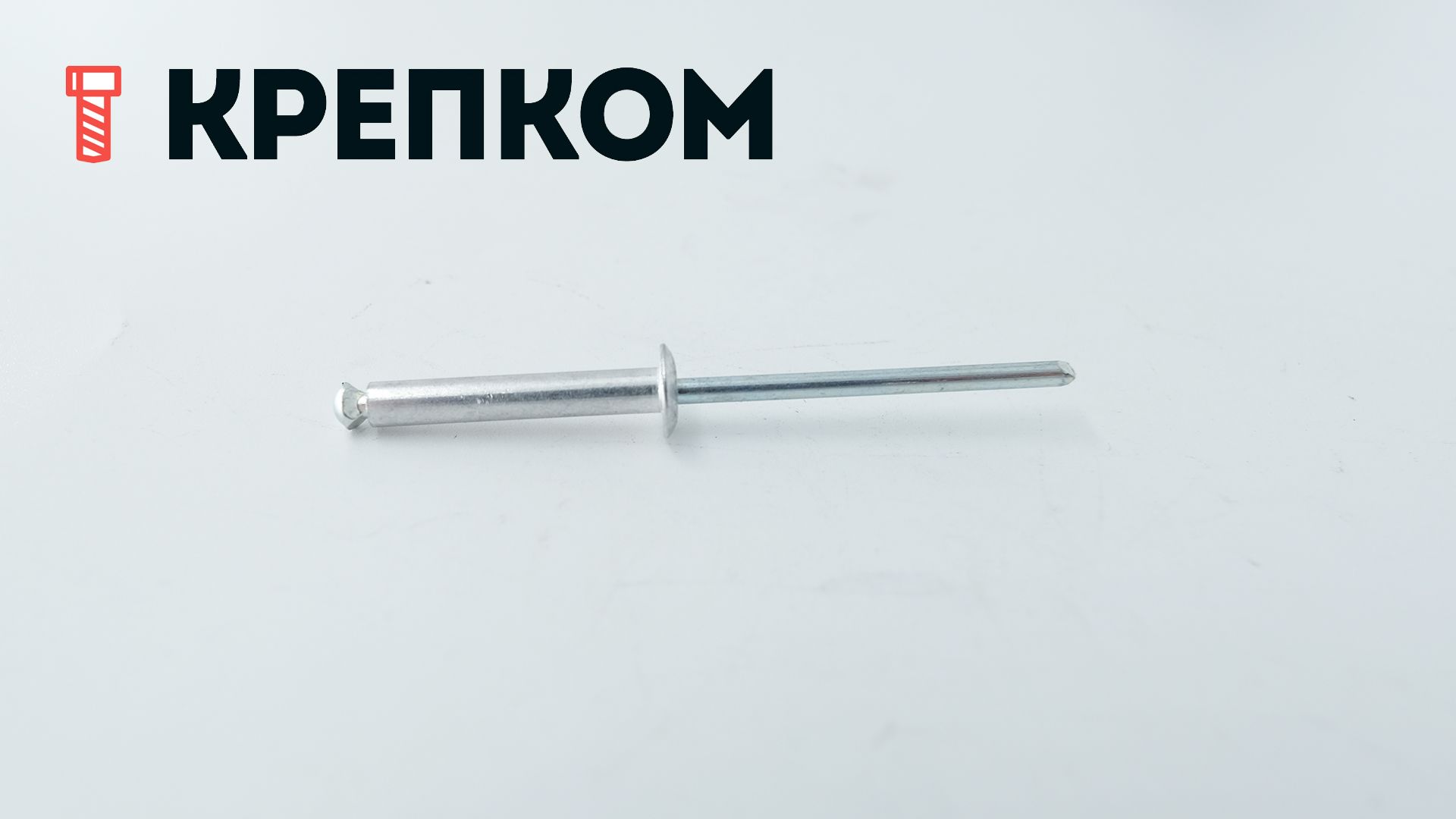

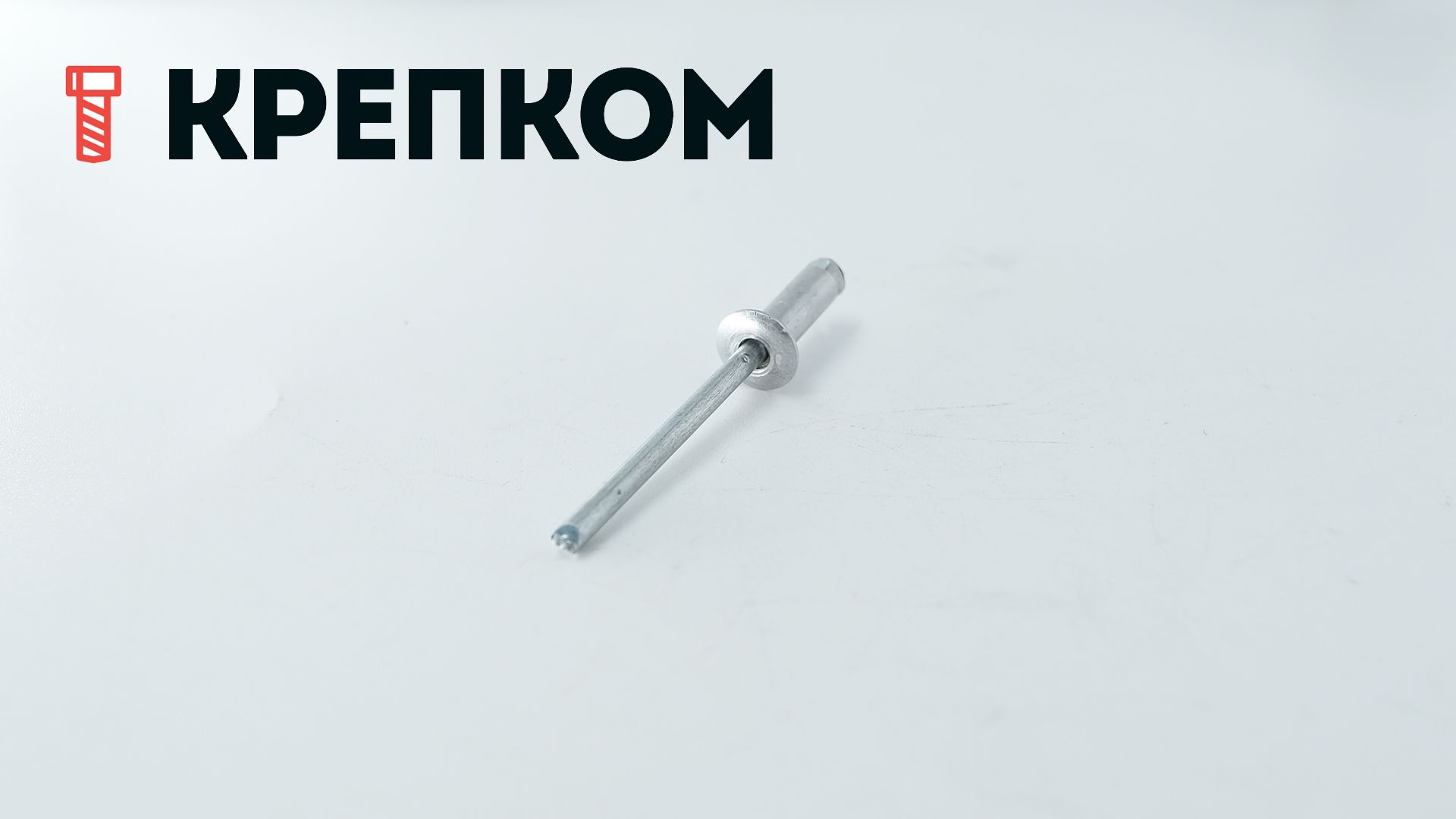

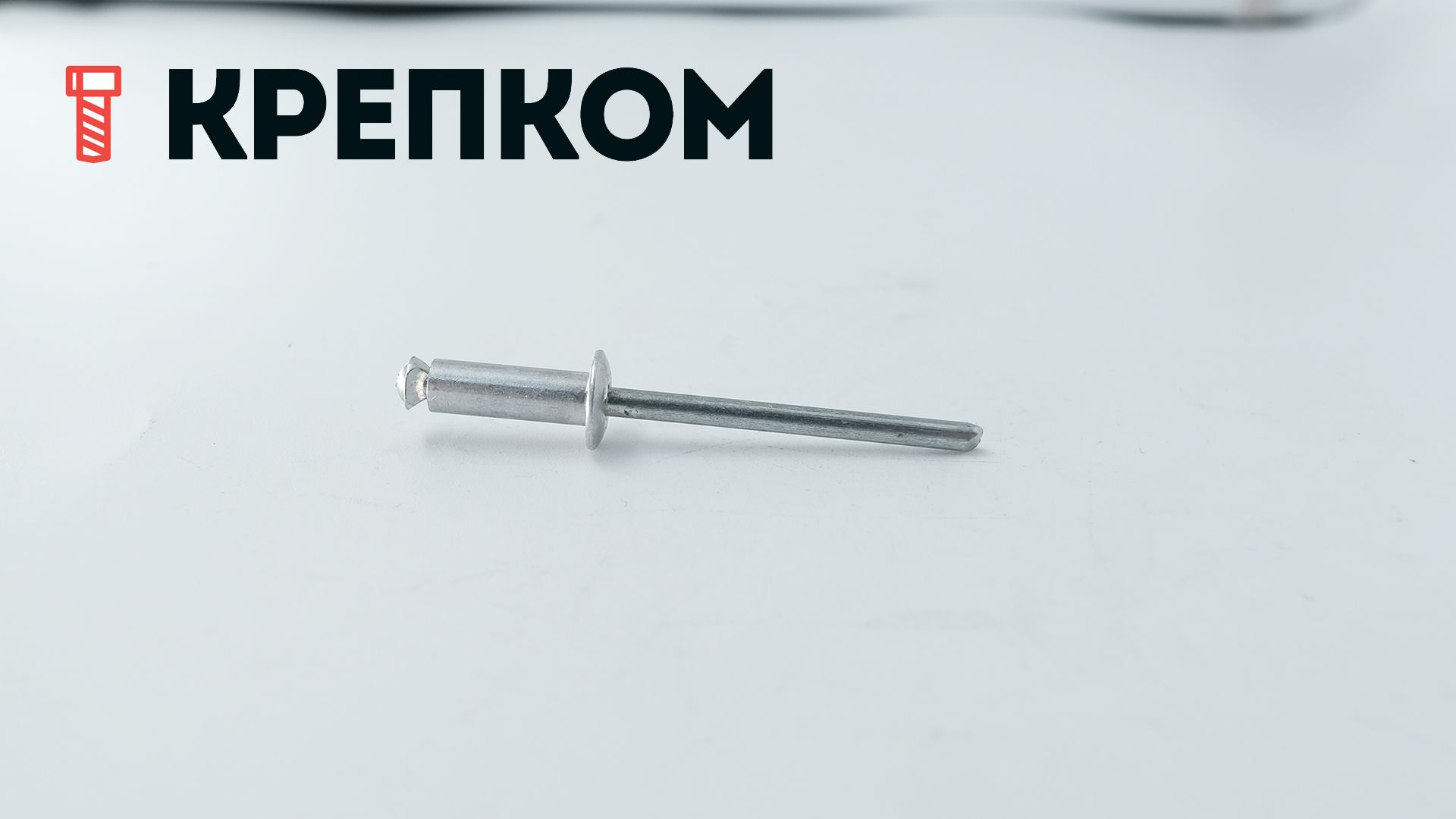

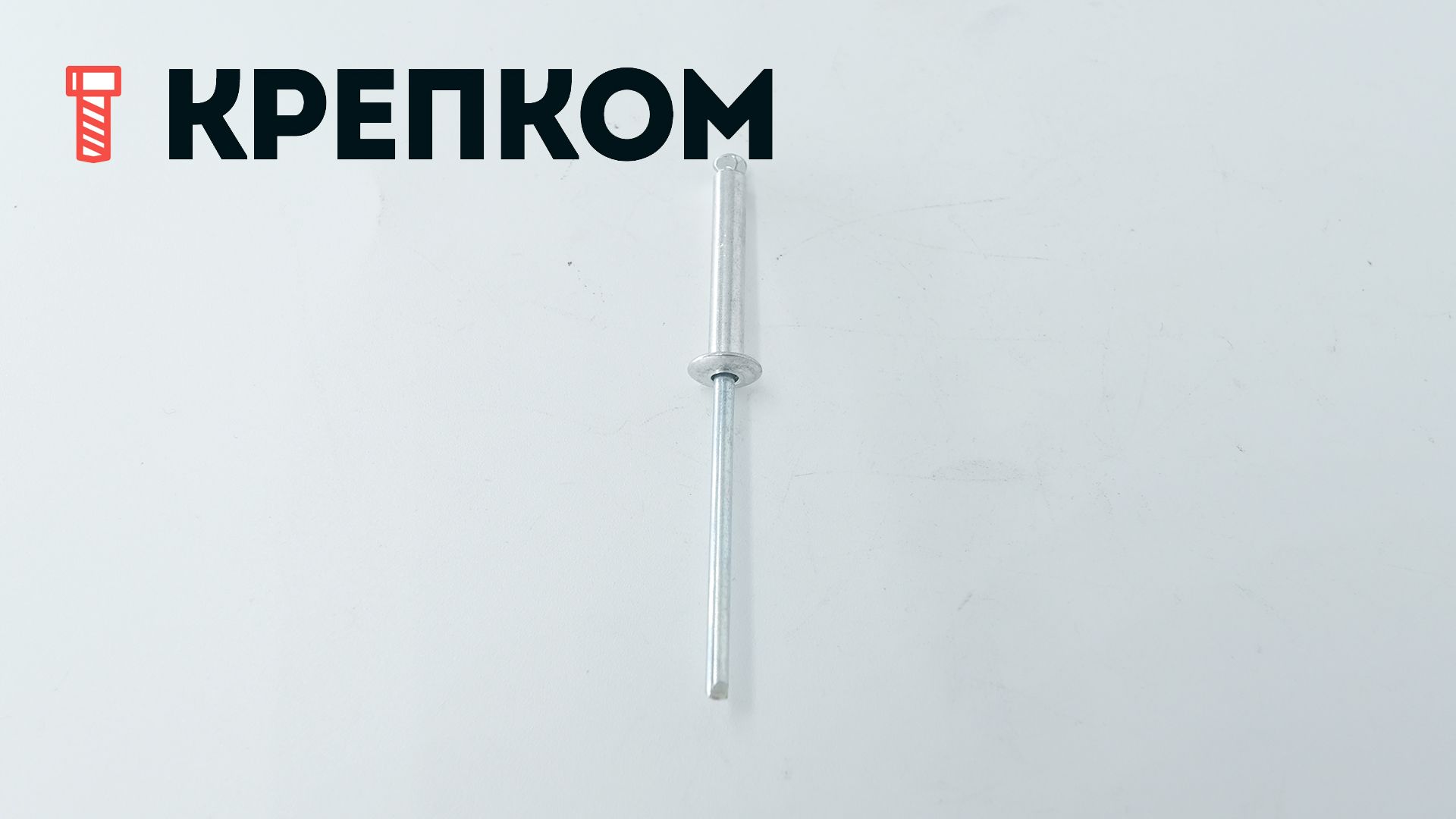

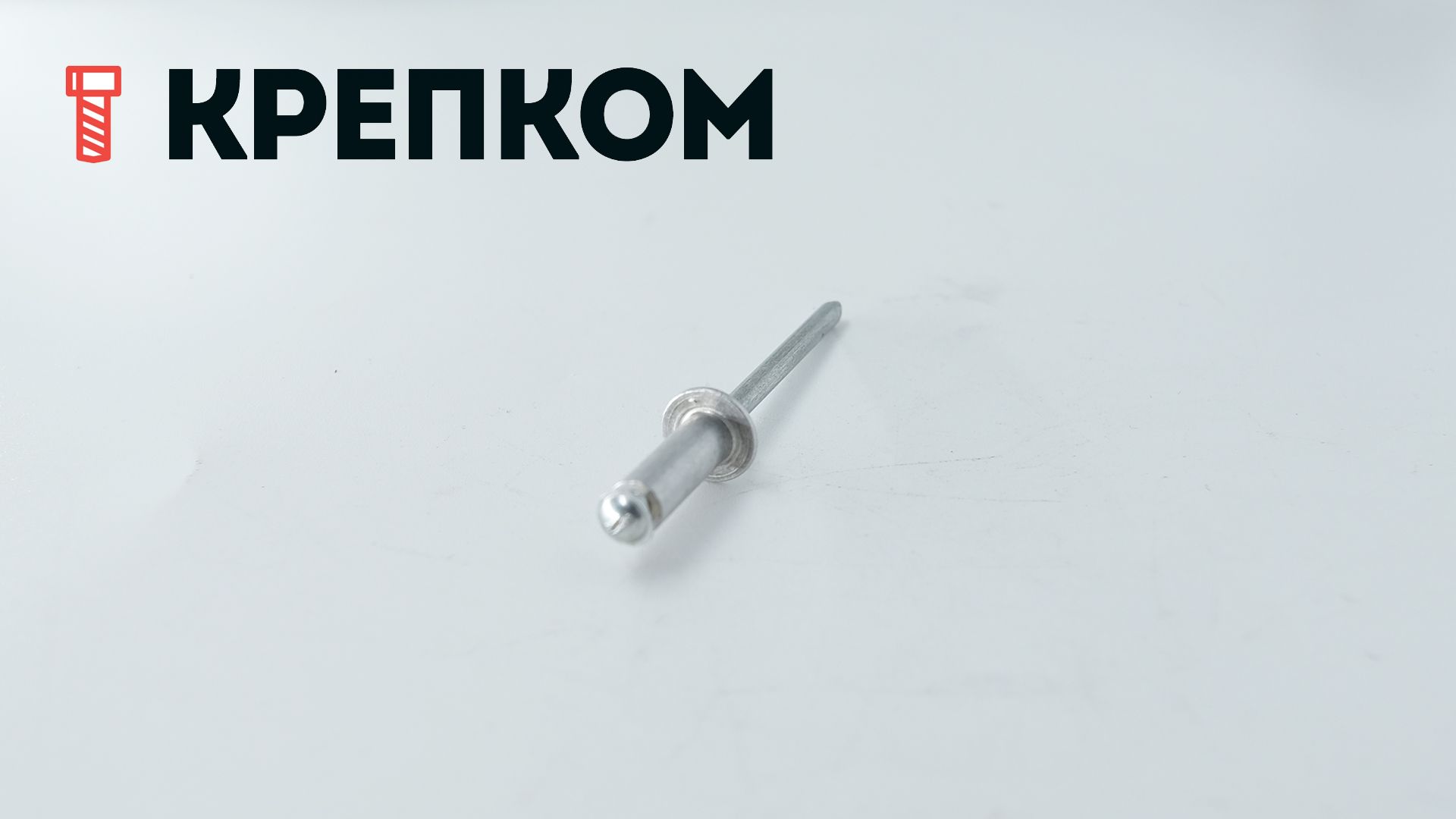

Заклепка вытяжная алюминий/сталь со стандартным бортиком, лепестковая
Код товара: WN00028819
Показать ещё
Заклепка лепестковая алюминий/сталь создана для скрепления твердых материалов с деликатными и мягкими, например, такими как пластмасса, картон, фанера, изоляционные материалы. При клепке корпус заклепки делится на 4 части и раскрывается с недоступной стороны, обеспечивая равномерное распределение прижимного усилия на поверхность. Вытяжная лепестковая заклепка гарантирует отличное сжатие даже неровных поверхностей. Заклепка раскрывающаяся выполнена из алюминиевого сплава AlMg 3.5 и твердой оцинкованной стали, поэтому демонстрирует высокую стойкость к нагрузкам и процессам ржавления. При подготовке отверстий под данный вид заклепки следует использовать сверло диаметром на 0.2 мм больше, чем диаметр ее корпуса.
Особенности:
- Большая площадь крепления с тыльной стороны материала
- Высокая степень удержания в материале при вырыве
- Увеличенная погрешность отверстия
- Широкий диапазон толщины скрепляемых материалов
- Возможность окраски в цвета по шкале RAL
- Гильза: алюминий Al Mg 3,5
- Стержень: сталь оцинкованная

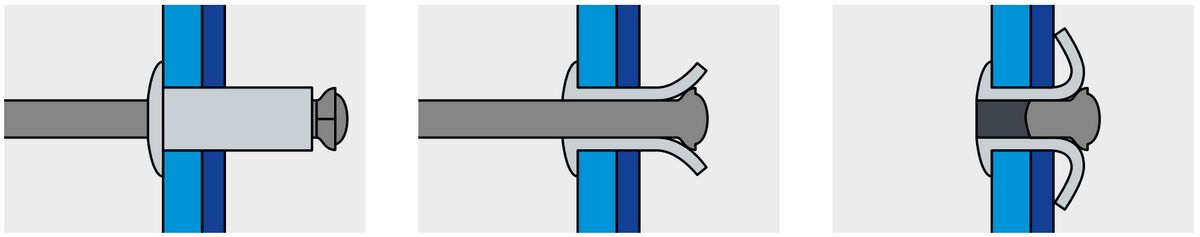

Установка:
Нагрузки:
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,2 | 1,00 | 1,20 |
| 4,0 | 1,44 | 1,45 |
| 4,8 | 1,80 | 1,57 |
| 5,0 | 2,00 | 2,10 |
| 6,4 | 2,45 | 3,5 |
Размеры:
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 3,2 | 8,0 | 3,4 | 6,5х0,8 | 3,5 |
|
|
10,0 |
|
|
5,0 |
|
|
12,0 |
|
|
7,0 |
|
|
14,0 |
|
|
9,0 |
|
|
16,0 |
|
|
11,0 |
|
|
18,0 |
|
|
13,0 |
| 4,0 | 8,0 | 4,2 | 8,0х1,0 | 4,0 |
|
|
10,0 | 6,0 | ||
|
|
12,0 | 8,0 | ||
|
|
14,0 | 10,0 | ||
|
|
16,0 | 12,0 | ||
|
|
18,0 | 14,0 | ||
|
|
20,0 | 16,0 | ||
|
|
25,0 | 21,0 | ||
| 4,8 | 10,0 | 5,0 | 9,5х1,1 | 5,0 |
|
|
12,0 | 7,0 | ||
|
|
14,0 | 9,0 | ||
|
|
16,0 | 11,0 | ||
|
|
18,0 | 13,0 | ||
|
|
21,0 | 16,0 | ||
|
|
24,0 | 19,0 | ||
|
|
27,0 | 22,0 | ||
|
|
30,0 | 25,0 | ||
|
|
32,0 | 27,0 | ||
|
|
35,0 | 30,0 | ||
|
|
40,0 | 32,0 | ||
|
|
45,0 | 37,0 | ||
|
|
50,0 | 42,0 | ||
| 5,0 | 40,0 | 5,2 | 9,3х1,5 | 32,0 |
|
|
45,0 | 37,0 | ||
|
|
50,0 | 42,0 | ||
|
|
55,0 | 47,0 | ||
|
|
60,0 | 52,0 | ||
|
|
65,0 | 57,0 | ||
|
|
70,0 | 62,0 | ||
|
|
75,0 | 68,0 | ||
|
|
80,0 | 72,0 | ||
|
|
90,0 | 80,0 | ||
| 5,0 | 100,0 | 5,2 | 9,3х1,5 | 90,0 |
|
|
110,0 |
|
|
100,0 |
|
|
120,0 |
|
|
110,0 |
|
|
130,0 |
|
|
120,0 |
|
|
140,0 |
|
|
130,0 |
|
|
150,0 |
|
140,0 | |
|
|
160,0 |
|
|
150,0 |
|
|
170,0 |
|
|
160,0 |
|
|
180,0 |
|
|
170,0 |
|
|
190,0 |
|
|
180,0 |
| 6,4 | 35,0 | 6,6 | 13,0х2,0 | 25,0 |
|
|
50,0 |
|
|
40,0 |
|
|
80,0 |
|
|
70,0 |
|
|
100,0 |
|
|
90,0 |
|
|
120,0 |
|
|
110,0 |
|
|
150,0 |
|
|
140,0 |
|
|
175,0 |
|
|
165,0 |
|
|
190,0 |
|
|
180,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
