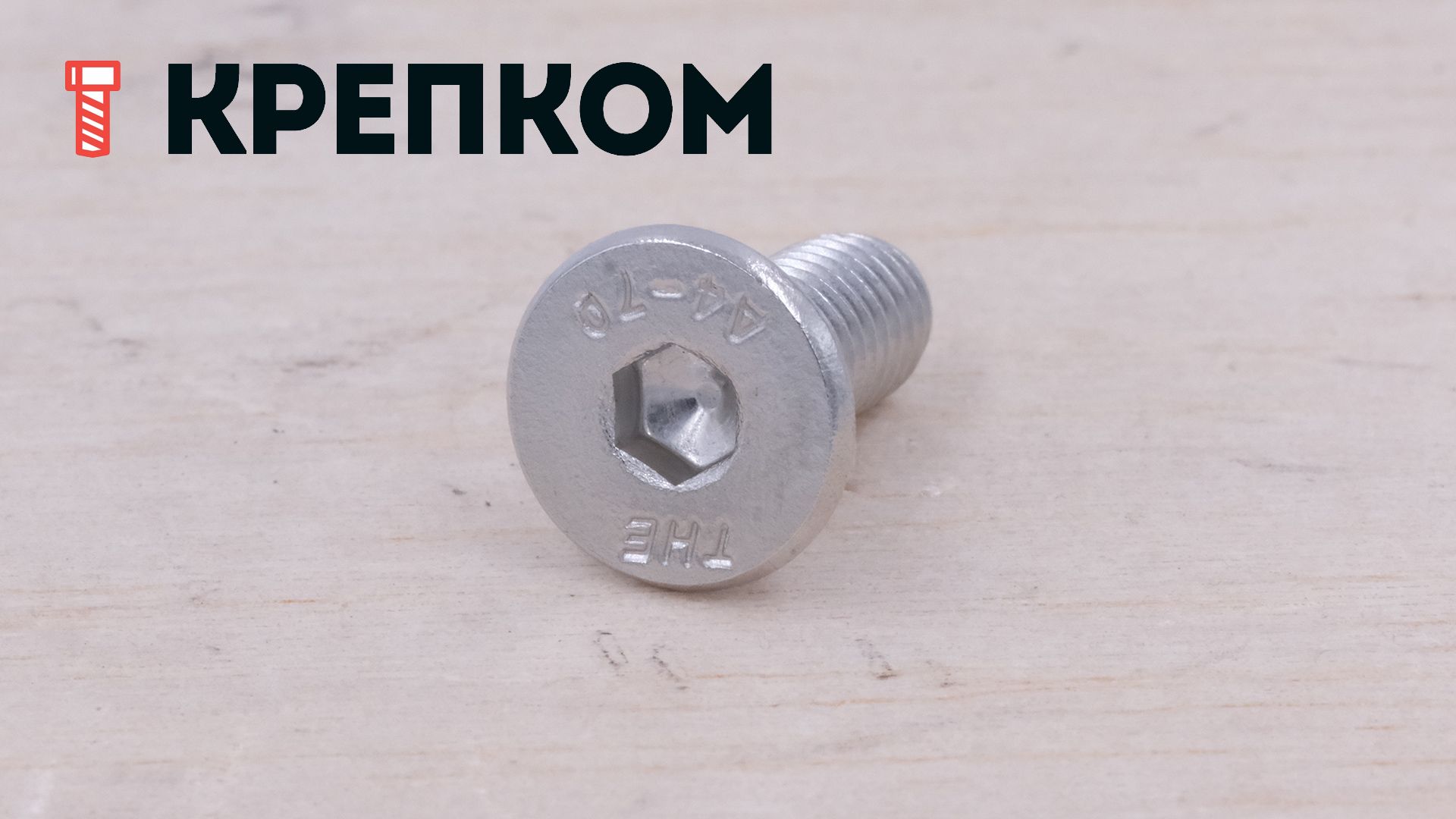

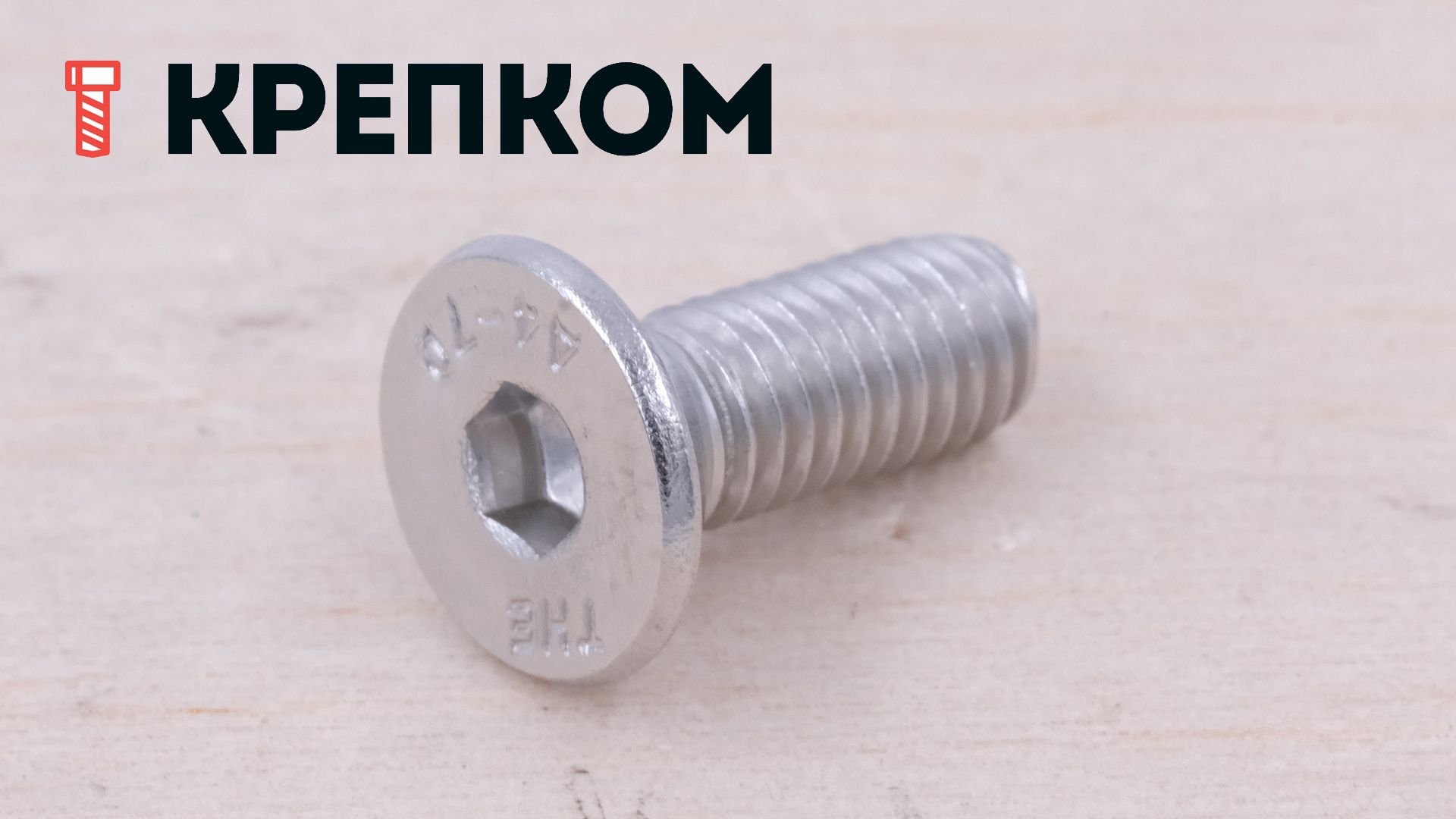

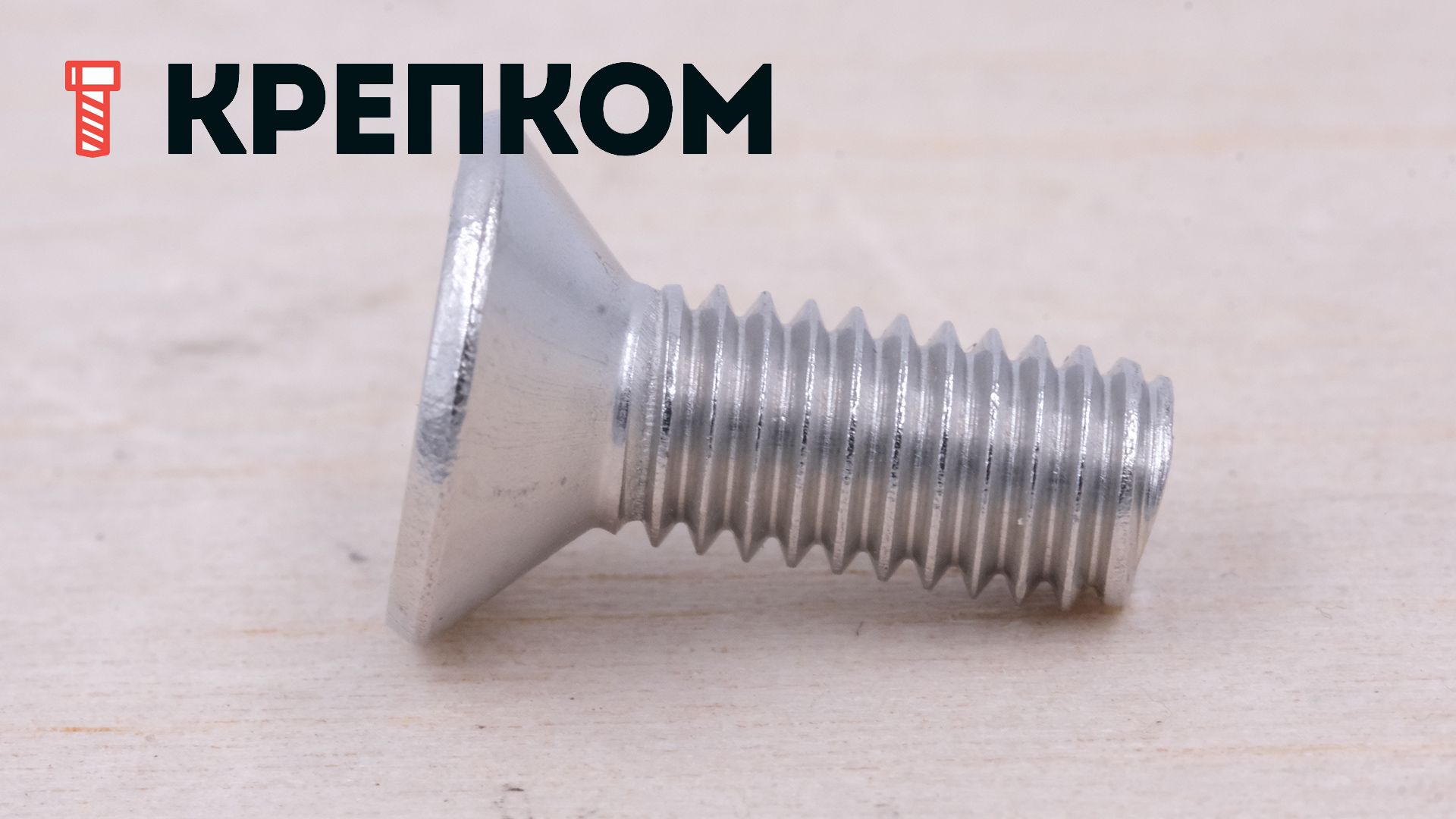

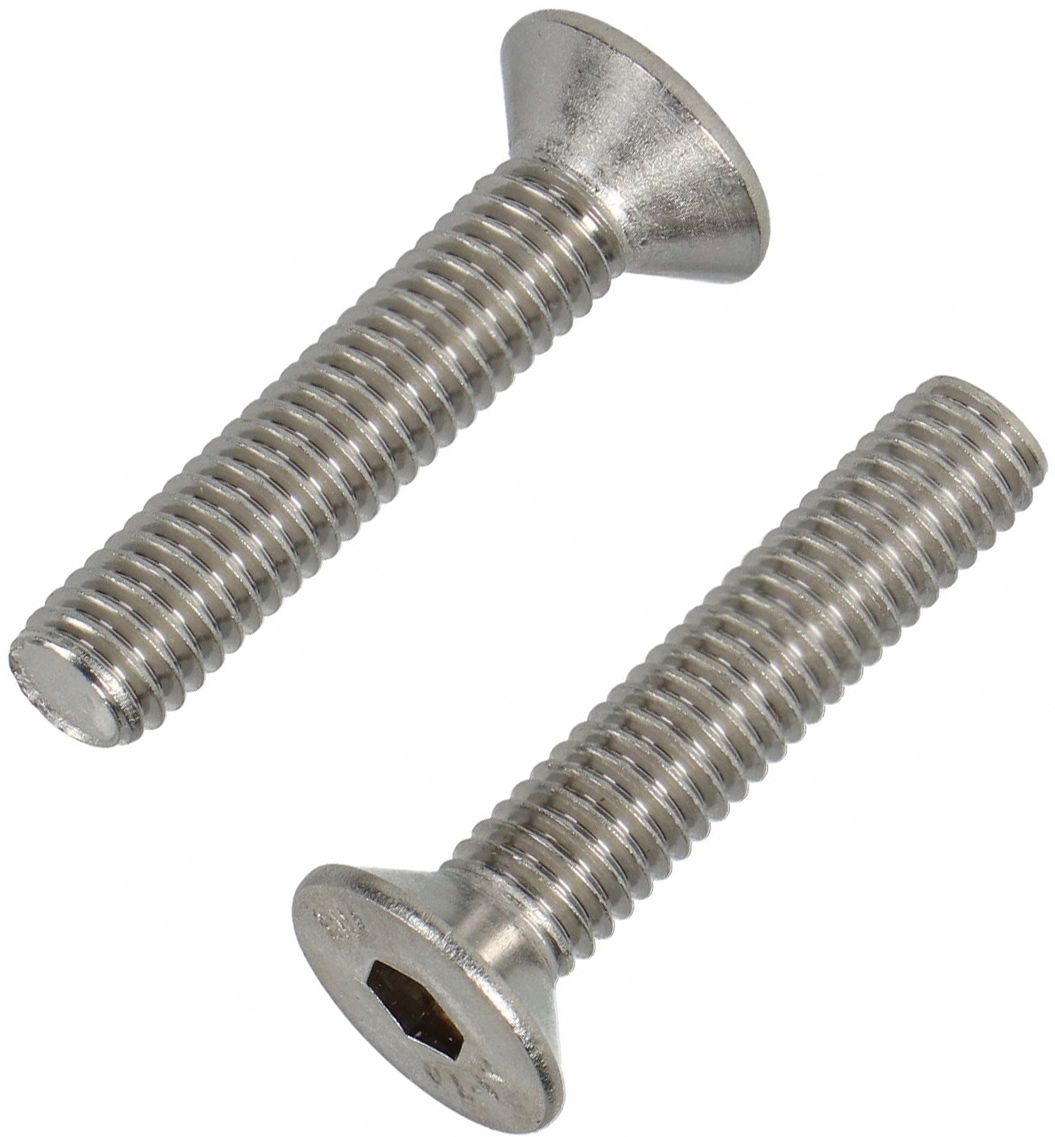

Винт с потайной головкой и внутренним шестигранником DIN 7991 (ISO 10642), нержавеющая сталь А4

Код товара: WN00058585
Фото менеджера Анастасия

Ваш консультант Анастасия

8 (921) 091-15-13
  • Нержавеющий крепеж для соединения элементов металлоконструкций, крепления к металлу листовых материалов из стали, алюминия и твердых пластиков.
  • Резьба метрическая от М3 до М24, класса точности А, с полем допуска 6g.
  • Полная длина, включая головку, в пределах от 5 до 240 мм.
  • Головка потайной формы с углом конуса 90°.
  • Класс прочности А4-70 (нагрузка на разрыв не менее 700 Н/мм², предел текучести 450 Н/мм²).
  • Устанавливается в резьбовое отверстие, изготовленное в пакете скрепляемых материалов или только в базовом металлическом основании.
  • Тип монтажа: глухой или сквозной.
  • Для посадки заподлицо в прикрепляемом металле требуется зенковка торца отверстия.
  • Шестигранное углубление под ключ способствует передаче высокого момента затяжки.
  • Установка в потай придает конструкции эстетичный вид и предотвращает получение травм.
  • Нержавеющая сталь А4 – высокая степень коррозионной стойкости в таких рабочих средах как кислоты, морская вода, хлорсодержащие растворы, щелочи.
Подробнее
Диаметр (мм)
Все
Длина (мм)

Длина измеряется по разному, обратите внимание на головку винта.

Все
Нет подходящего размера?

Показать ещё
1 - 21 из 136 размеров
  • Винт потайной с внутренним шестигранником (нержавеющий) DIN 7991 востребован в машиностроении, судостроении, при сборке бытовой техники, приборов, станков, корпусов оборудования, механизмов и конструкций, к которым предъявляются высокие требования по коррозионной стойкости и эстетике внешнего вида.

    Особенности конструкции:

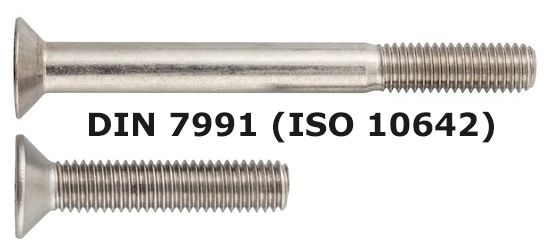

    Винт потай с шестигранником имеет стержень с метрической резьбой диаметром от М3 до М24, которая покрывает стержень полностью или частично. Метиз выполнен в классе точности А, с полем допуска резьбы 6g. Потайная головка предусматривает посадку заподлицо с поверхностью, но для этого в прикрепляемом материале зенкуют коническое углубление.

    Преимущества:

    Винт DIN 7991 с шестигранным шлицем отличается от аналогов с крестообразным и прямым шлицем тем, что устанавливается при помощи Г-образного имбусового ключа или шуруповерта с 6-гранной насадкой HEX. Эти инструменты позволяют приложить в 10 раз больший момент затяжки и получить более надежное резьбовое соединение.

    Применение:

    Винт с потайной головкой из нержавеющей стали А4 по механическим характеристикам относится к высокопрочному крепежу, который может применяться в условиях больших нагрузок и сильноагрессивных сред, содержащих кислоты, хлор, соль. Он обладает антимагнитными, морозостойкими и жаропрочными свойствами. Применяется для прикрепления металлических и пластиковых деталей к металлоконструкциям. Устанавливается в резьбовое отверстие в базовом материале.

    Аналоги DIN 7991:

    • ГОСТ Р ИСО 10642-2012
    • EN ISO 10642
    • DIN EN ISO 14582-2014 (шлиц под ключ Torx)

    Размеры:

    Винт с потайной головкой и внутренним шестигранником DIN 7991 ISO 10642 - чертеж, схема

    Диаметр резьбы d  М3  М4  М5  М6  М8  М10  М12  М14  М16  М20  М22  М24
    Шаг резьбы   0,5  0,7  0,8  1  1,25  1,5  1,75  2  2  2,5  3  3,5
    Высота головки k  1,86  2,48  3,1  3,72  4,96  6,2  7,44  8,4  8,8  10,16  13,1  14
    Диаметр головки dk  6,72  8,96  10,2 13,44  17,92  22,4  26,8  30,88  33,6  40,32  36  39
    Размер под ключ s  2  2,5  3  4   5  6  8  10  10  12  14  14
    Длина резьбовой части b (max)  18  20  22  24  28  32  36  40  44  52  56  60
    Длина винта I  min  5  6  6  8  10  12  20  30  20  35  60  40
     max  30  50  80  120  160  160  200  80  200  200  100  240
    все размеры указаны в мм

    Характеристики

    • DIN
      7991
    • ISO
      10642
    • Единицы измерения
      шт
    • Шлиц
      Шестигранник внутренний (HEX)
    • Форма головки
      Потайная
    • Материал
      Нержавеющая сталь А4
    • Название на упаковке (ориг. название)
      Hexagon socket countersunk head screws
