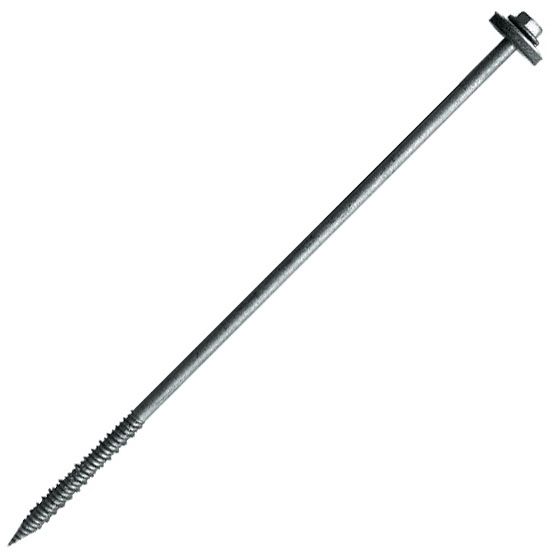

Шурупы по бетону для крепления сэндвич-панелей HARPOON HCC-R, углеродистая сталь SAE 1022
- Для крепления сэндвич-панелей к бетонному основанию.
- Изготовлен из высококачественной закаленной стали SAE 1022.
- Шайба из нержавеющей стали AISI 304.
- Дополненная прокладка из устойчивой к старению EPDM резины.
- Резьба двухзаходная (переменная) для прочного закрепления в бетоне.
- Внешний шестигранник дает возможность работать шуруповертом с магнитной головкой.
- Рекомендуемая скорость вращения инструмента до 800 об/мин.
Саморезы HARPOON HCC-R-S19 позволяют крепить фасадные и отделочные сэндвич-панели к бетонным конструкциям. Данный крепеж имеет шестигранную головку с шайбой для равномерного распределения прижимного усилия и защиты материала от продавливания. Уплотнитель из искусственного каучука EPDM компенсирует температурные колебания и изменения металла, а также для изолирует отверстие от влаги. Саморез (шуруп) для сэндвич-панелей по бетону имеет резьбу переменной высоты для легкого вхождения без разрушения материала и плотной надежной посадки.
Особенности
- Закаленная углеродистая сталь SAE 1022.
- Шайба d = 19 мм из нержавеющей стали AISI 304.
- Уплотняющая прокладка из EPDM.
- Резьба с переменным диаметром.
- Толщина прикрепляемой панели: от 60 до 260 мм.
Размеры
Размер, мм |
Толщина скрепляемых материалов h, мм |
6,3х105 |
до 60 |
6,3х135 |
до 90 |
6,3х155 |
до 110 |
6,3х175 |
до 130 |
6,3х205 |
до 160 |
6,3х255 |
до 210 |
6,3х305 |
до 260 |
Нагрузки
Размер, мм | Срез, Fq | Разрыв, Fb | Скручивание головки самосверлящего шурупа, Nm |
|
Разрушающие нагрузки, кг, (средние) |
|
|
6,3х105 |
1371 |
2088 |
15 |
6,3х135 |
1371 |
2088 |
15 |
6,3х155 |
1371 |
2088 |
15 |
6,3х175 |
1371 |
2088 |
15 |
6,3х205 |
1371 |
2088 |
15 |
6,3х255 |
1371 |
2088 |
15 |
6,3х305 |
1371 |
2088 |
15 |
Характеристики
-
Бренд
-
Тип саморезаДля сэндвич-панелей
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалУглеродистая сталь 1022
